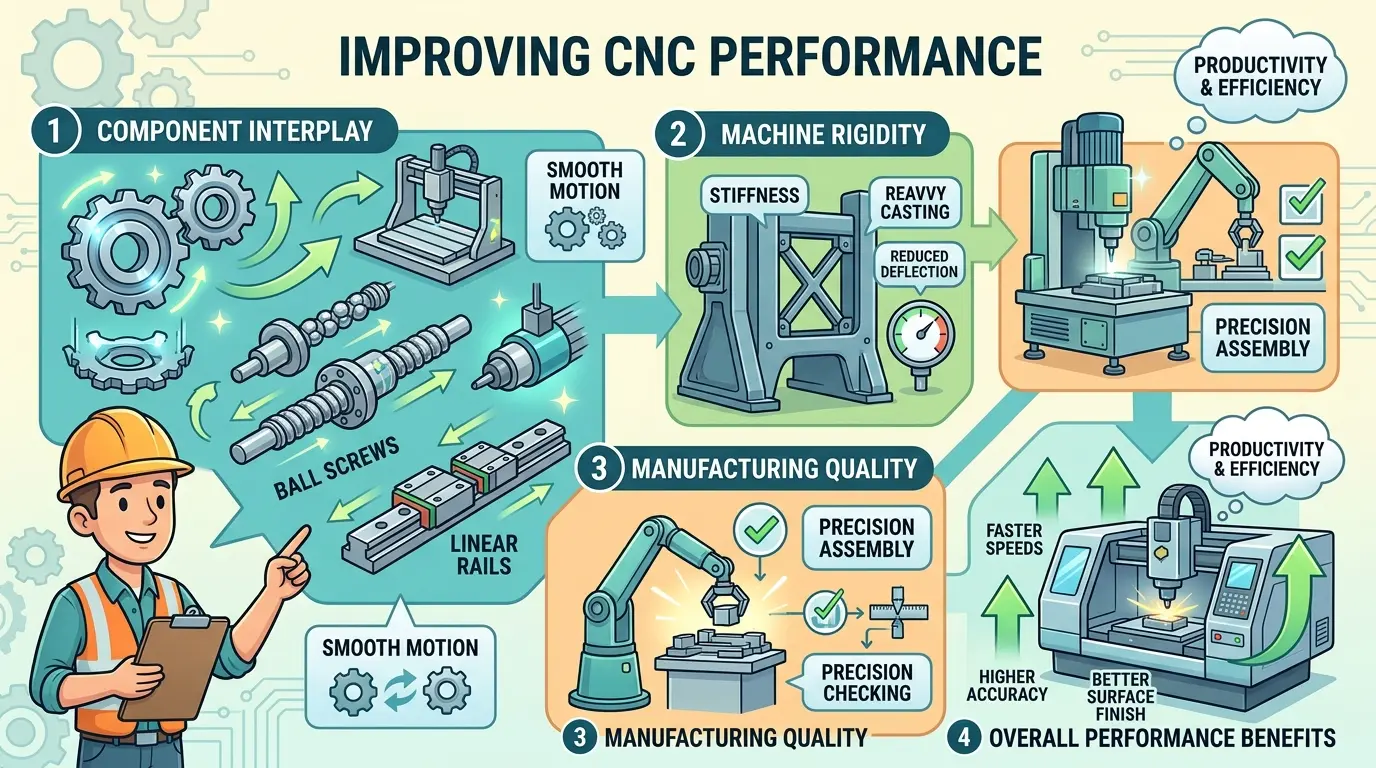

Vis à billes, rails linéaires et rigidité de la machine : ce qui améliore réellement les performances CNC

by pandaxis / mercredi, 29 avril 2026 / Published in Non classé

Lorsqu’une machine laisse un mauvais état de surface, vibre en charge ou force l’opérateur à ralentir le programme, les acheteurs blâment souvent d’abord la mauvaise pièce. Ils entendent un son de coupe instable et commencent à se demander si la machine aurait dû avoir des vis à billes, des rails plus grands ou un bâti plus lourd. Ces composants comptent, mais l’erreur habituelle consiste à les traiter comme des badges de qualité interchangeables. Ce n’est pas le cas. Chacun protège une partie différente du comportement de la machine, et aucun d’eux ne peut sauver un système qui est faible ailleurs.

C’est pourquoi les devis lourds en composants peuvent être trompeurs. Un fournisseur met en avant la précision des vis à billes. Un autre insiste sur les rails linéaires. Un autre encore mise sur un langage axé sur la rigidité et un marketing d’acier lourd. Tous les trois peuvent décrire quelque chose de réel, mais l’acheteur doit encore répondre à une question plus difficile : quelle partie de la machine limite réellement la coupe prévue ?

La bonne réponse dépend de la façon dont la structure supporte la charge, dont l’axe est entraîné, dont le mouvement est guidé, dont la broche se comporte, dont la pièce est maintenue et du type d’effort que l’application crée. La performance CNC est un résultat système, pas un résultat de nom. Les acheteurs qui oublient cela paient souvent pour le terme le plus impressionnant plutôt que pour la machine la mieux équilibrée.

Traduisez D’abord Les Composants En Modes De Défaillance

La raison pour laquelle ces termes créent de la confusion est qu’ils semblent suffisamment précis pour donner l’impression d’être des raccourcis. En pratique, ils correspondent à différents modes de défaillance.

Les vis à billes affectent principalement la façon dont l’entraînement rotatif devient un mouvement linéaire contrôlé.
Les rails linéaires affectent principalement la façon dont les pièces mobiles sont guidées et supportées pendant ce mouvement.
La rigidité affecte principalement la déflexion de l’ensemble de la machine lorsque l’outil exerce une contre-poussée.

Ces fonctions sont liées, mais elles ne résolvent pas le même problème. Une machine peut avoir un système d’entraînement respectable et toujours mal couper si la structure cède sous la charge. Elle peut avoir un bâti solide et sembler encore incohérente si le système de guidage ou d’entraînement est mal conçu. Elle peut avoir des composants attrayants dans les deux domaines et décevoir si la broche, l’outil ou le bridage ne conviennent pas au processus.

C’est pourquoi faire ses achats de composants sans contexte d’application conduit généralement à des décisions faibles. Cela remplace le diagnostic par le prestige.

Les Vis À Billes Améliorent Le Mouvement Contrôlé, Pas Toute La Machine

Les vis à billes sont appréciées car elles peuvent fournir un mouvement linéaire précis avec un faible jeu et une réponse d’axe prévisible lorsqu’elles sont dimensionnées, alignées, supportées, lubrifiées et entretenues correctement. Dans la bonne classe de machine, cela peut contribuer à un placement répétable des caractéristiques, un comportement d’axe plus fluide et une réponse plus fiable sous des charges contrôlées.

Cela compte dans une production réelle. Si le travail exige un positionnement répétable, une précision des petites caractéristiques et un mouvement d’axe stable sur la course prévue, un système de vis à billes bien exécuté peut absolument être un avantage.

Mais les acheteurs ne devraient pas en faire une règle absolue. Les vis à billes ne résolvent pas automatiquement :

Un bâti qui se déforme sous l’effort de coupe.
Un support de roulement faible ou un mauvais alignement.
Une pratique de lubrification inadéquate.
Un ensemble de broche ou d’outillage qui introduit des vibrations.
Un bridage qui permet à la matière de bouger.

C’est pourquoi la même affirmation sur les vis à billes peut signifier des choses très différentes sur deux machines. Sur une machine, elle peut faire partie d’un système de précision équilibré. Sur une autre, elle peut simplement être le composant le plus commercialisable d’une machine encore limitée ailleurs.

Les Rails Linéaires Protègent La Trajectoire De Mouvement, Pas Seulement La Fiche Marketing

Si les vis à billes concernent principalement l’entraînement du mouvement linéaire, les rails linéaires concernent principalement le guidage de ce mouvement tout en supportant la charge. Ils aident l’axe à rester contrôlé, supporté et résistant aux déviations indésirables le long de la trajectoire. Lorsqu’ils sont correctement dimensionnés et intégrés, ils contribuent à un mouvement plus fluide, un meilleur support et un comportement d’axe plus stable en conditions de travail réelles.

Cela les rend importants, mais pas magiques. Une spécification de rail ne devient significative que lorsque la mise en œuvre est solide. Le dimensionnement du rail, la qualité du montage, la précharge du chariot, la lubrification et la manière dont les rails se lient à la table ou au portique affectent tous le résultat réel. Une mauvaise mise en œuvre peut faire qu’un nom de rail respectable se comporte de manière très ordinaire.

En termes pratiques, les rails linéaires sont l’un des moyens par lesquels l’intention structurelle survit au mouvement. Ils ne créent pas la rigidité par eux-mêmes. Ils font partie du chemin par lequel la rigidité doit rester crédible pendant que l’axe se déplace.

La Rigidité Décide Souvent Si Les Autres Améliorations Atteignent La Coupe

Si les acheteurs ont besoin d’un raccourci mental, la rigidité est souvent le meilleur point de départ. La coupe elle-même exerce une contre-poussée sur la machine. Si le bâti, le portique, le support de broche ou la structure de support se déforment trop facilement, alors le reste de la machine passe le cycle à essayer de se déplacer avec précision à l’intérieur d’une structure qui cède déjà.

Cela se manifeste généralement de manière que les opérateurs reconnaissent immédiatement.

L’état de surface devient irrégulier.
Le bruit de l’outil augmente à mesure que les coupes deviennent plus agressives.
La fenêtre de coupe sûre semble étroite.
La précision devient plus difficile à maintenir sans ralentir.
La durée de vie de l’outil diminue car la coupe n’est plus stable.

C’est pourquoi les machines rigides semblent souvent plus faciles à programmer et plus fiables. Le processus a plus de marge. L’opérateur n’a pas besoin de survivre à la tâche uniquement avec des réglages conservateurs. La rigidité ne remplace pas la qualité du mouvement, mais elle détermine souvent la part de cette qualité qui survit jusqu’à la coupe réelle.

Ces Pièces Protègent Différentes Couches Du Même Résultat

La comparaison la plus nette est d’arrêter de demander lequel est « meilleur » et de commencer à demander ce que chacun protège.

Élément	Ce Qu’il Améliore Principalement	Ce Qu’il Ne Peut Pas Résoudre Par Lui-Même
Vis à billes	Entraînement d’axe contrôlé et transfert de mouvement répétable	Flexion du bâti, mauvais bridage, comportement instable de la broche
Rails linéaires	Mouvement guidé et support de charge le long de la trajectoire de l’axe	Structure faible, mauvais alignement, surcharge de coupe
Rigidité	Résistance à la déflexion, à la torsion et aux vibrations sous l’effort de coupe	Mauvais réglage du mouvement, mauvais choix de processus, outillage inadapté

Aucun fournisseur honnête ne devrait présenter l’un de ces éléments comme pouvant remplacer les autres. De meilleures performances sont obtenues lorsque la structure, le guidage, l’entraînement, la broche et le processus se soutiennent mutuellement.

Le Même Symptôme Peut Pointer Vers Des Limites Très Différentes

Une raison pour laquelle les acheteurs se trompent est qu’un même mauvais résultat peut provenir de plusieurs faiblesses. Le broutage, les problèmes de finition, les tolérances non respectées ou l’hésitation de l’opérateur ne diagnostiquent pas automatiquement la machine à votre place.

C’est pourquoi un tableau des symptômes est souvent plus utile qu’un tableau des caractéristiques.

Ce Que Vous Remarquez À La Coupe	Première Limite Possible À Investiguer
Broutage sous engagement plus lourd	Rigidité structurelle, configuration de la broche, porte-à-faux de l’outil ou bridage
Finition délavée sur les longs mouvements de déplacement	Stabilité du portique, qualité du guidage, bridage ou état de l’outil
Positionnement incohérent des caractéristiques	Comportement de l’entraînement, jeu, alignement ou discipline de mise en référence/configuration
Coupe stable uniquement à des réglages très conservateurs	Marge structurelle, puissance/utilisation de la broche ou support matière
Performances changeant selon les positions de la table	Comportement du grand axe, support de la table ou cohérence du support du brut

La valeur de lire les performances de cette manière est qu’elle force l’acheteur à revenir au diagnostic. Si le symptôme ne pointe pas clairement vers le maillon faible, alors acheter en fonction du titre du composant ne fera qu’ajouter des suppositions.

L’Application Décide Quelle Faiblesse Nuit En Premier

Les mêmes composants de machine n’ont pas la même importance dans toutes les applications. Une fraiseuse compacte fabriquant de petites pièces de précision expose souvent rapidement la précision du mouvement et la rigidité structurelle à courte course. Une défonceuse grand format traitant des panneaux peut exposer le comportement du grand axe, la stabilité du portique, le support de la table et la cohérence du bridage sur une zone beaucoup plus large. Un flux de travail de gravure légère peut ne jamais pénaliser la machine comme le fera l’usinage de matériaux denses.

C’est pourquoi les acheteurs devraient se demander ce que leur propre travail pénalise en premier.

L’usinage de précision de petites pièces expose souvent rapidement le contrôle du mouvement et la rigidité.
Le défonçage de panneaux expose souvent l’équilibre global de la machine et le contrôle du brut.
L’enlèvement de matière plus lourd expose la marge structurelle plus tôt que la gravure légère.
Les petites caractéristiques répétées rendent la cohérence de l’axe plus facile à observer.

Une fois l’application claire, la discussion sur les composants devient utile. Sans ce contexte, les acheteurs finissent par classer des mots impressionnants au lieu de classer les faiblesses pertinentes.

Les Défonceuses À Grande Course Ne Devraient Pas Être Jugées Comme Des Fraiseuses À Course Courte

Une erreur d’achat courante consiste à transporter la logique des fraiseuses dans les comparaisons de défonceuses sans s’adapter au format de la machine. Sur les machines à course courte, la précision du mouvement peut sembler étroitement liée à l’ensemble de l’achat car la structure et la course opèrent dans une plage plus compacte. Sur les défonceuses plus grandes, en particulier celles qui traitent des panneaux, la machine doit gérer de longues portées, des zones de travail plus larges, des effets de portique plus importants et une dépendance beaucoup plus grande au bridage sur toute la table.

Cela change ce que les acheteurs devraient prioriser. Sur une défonceuse, les composants de mouvement solides peuvent encore compter beaucoup, mais le comportement en grand format, la stabilité du portique, le support de la table et le contrôle du brut peuvent déterminer le résultat réel tout autant. C’est exactement pourquoi les débats sur les systèmes d’entraînement ont besoin de contexte. Comparer les vis à billes avec les systèmes à crémaillère ne devient utile que lorsque la longueur de course, les attentes de vitesse et les exigences de l’application sont toutes visibles.

La leçon pratique est simple : les machines à grande course doivent être jugées comme des systèmes à grande course, et non comme des machines courtes agrandies sur le papier.

La Rigidité N’Est Pas Seulement Une Question De Poids Ou De Langage D’Acier Épais

Les acheteurs doivent également être prudents avec le mot rigidité lui-même. Cela ne signifie pas simplement plus lourd. La masse de la machine peut aider, mais la rigidité concerne vraiment la manière dont la structure résiste à la déformation dans les directions que la coupe va solliciter.

Cela inclut :

La disposition du bâti et le support par traverses.
La conception du portique et la résistance à la torsion.
Le comportement du support de broche sous l’effet de levier.
Le support de la table sous charge réelle.
La qualité de l’installation et la manière dont la machine est assise.

Une machine peut sembler massive et être encore faible dans une direction critique. Une autre machine peut sembler moins impressionnante et se comporter plus stablement parce que le chemin de charge est mieux résolu pour le travail qu’elle est censée effectuer. C’est pourquoi la bonne question d’examen n’est pas « A-t-elle l’air lourde ? » C’est « Où résiste-t-elle à la charge, et que se passe-t-il lorsque l’outil pousse le plus fort en retour ? »

La Broche, L’Outillage Et Le Processus Peuvent Rendre Un Bon Matériel Mauvais

Même un ensemble mouvement-structure bien équilibré peut sous-performer si la broche, l’outillage ou le plan de coupe sont mal adaptés. Un porte-à-faux excessif de l’outil, un mauvais état de l’outil, une mauvaise évacuation des copeaux, un mauvais choix de fraise ou des paramètres de coupe irréalistes peuvent faire sonner une bonne machine comme faible très rapidement. C’est pourquoi les machinistes expérimentés sont sceptiques lorsque les acheteurs se concentrent trop étroitement sur un terme matériel. Ils savent qu’un mauvais état de surface et le broutage proviennent souvent d’une inadéquation du processus autant que d’une limitation de la machine.

Cela ne réduit pas l’importance des vis, des rails ou de la rigidité. Cela les replace correctement. Ils définissent l’enveloppe opérationnelle de la machine. La broche et l’outillage déterminent l’efficacité avec laquelle l’atelier utilise cette enveloppe. Les acheteurs obtiennent donc une image plus claire lorsqu’ils relient les affirmations sur la structure et le mouvement à une stratégie de broche et d’outillage crédible.

Le Bridage Peut Rendre Une Machine Respectable Instable

L’un des moyens les plus simples de mal diagnostiquer les performances est de blâmer la machine pour un mouvement qui commence réellement au niveau de la pièce. Si le brut se soulève, se déplace, fléchit ou perd son support, les problèmes de finition et de précision peuvent ressembler à des problèmes d’entraînement ou de rigidité, même lorsque la cause première est le bridage.

Cela compte particulièrement dans les défonceuses, les plastiques, les matériaux minces, les panneaux et les grandes plaques. Un zonage de vide faible, des planches de sacrifice usées, de mauvaises positions de serrage ou un support de brut instable peuvent rendre une machine respectable peu fiable. Les acheteurs qui négligent cela paient souvent pour du matériel plus lourd avant de corriger la véritable faiblesse du processus au niveau de la table.

C’est pourquoi les performances doivent toujours être jugées comme une chaîne : structure, mouvement, broche, outil, bridage et stratégie de coupe. Cassez le mauvais maillon et le symptôme apparaîtra toujours.

Demandez Quelle Partie Du Système Limite La Coupe En Premier

L’examen de devis le plus sûr n’est pas un exercice de décompte des composants. C’est un exercice de limitation. Demandez au fournisseur quelle partie de la machine devient généralement la première limite pratique dans le type de travail que vous avez l’intention de réaliser.

Les questions utiles incluent :

Pour quelle application cet ensemble d’entraînement et de guidage a-t-il été conçu ?
Où la machine gagne-t-elle sa rigidité structurelle sous charge de coupe réelle ?
Comment le comportement du grand axe est-il protégé si l’enveloppe de travail est grande ?
Quelles hypothèses de bridage se cachent derrière l’affirmation de performance ?
Sous des coupes plus dures, quelle est la première limite : la structure, l’entraînement, la broche ou le contrôle du brut ?
Quelle maintenance est nécessaire pour maintenir les performances du système de mouvement telles que devisées dans le temps ?

Des questions comme celles-ci forcent la conversation à revenir au langage de production. C’est là qu’elle doit être.

Commencez Par Le Maillon Le Plus Faible Dans La Coupe Réelle

En pratique, les performances CNC s’améliorent lorsque la structure reste stable sous charge, que les axes se déplacent de manière contrôlée et que la broche, l’outil et le bridage peuvent utiliser efficacement cette plateforme. Cela signifie généralement que l’ordre de pensée de l’acheteur devrait ressembler à ceci :

La structure peut-elle résister à l’effort de coupe que l’application créera ?
Le système de guidage et d’entraînement peut-il transporter cette stabilité dans un comportement d’axe répétable ?
La broche, l’outillage et le bridage peuvent-ils réellement bien utiliser l’enveloppe de la machine ?

Cet ordre ne s’adaptera pas parfaitement à chaque classe de machine, mais il est bien plus sûr que de choisir en fonction du titre de composant le plus impressionnant. Les vis à billes comptent. Les rails linéaires comptent. La rigidité compte. Ce qui améliore réellement les performances CNC, c’est une machine où ces éléments sont équilibrés autour du travail et diagnostiqués par la coupe réelle plutôt que présentés de manière isolée.
