FAC pour les débutants en CNC : Comment les fichiers de conception deviennent des trajectoires d’outils

by pandaxis / jeudi, 16 avril 2026 / Published in Non classé

De nombreux problèmes de FAO que les débutants attribuent à la machine sont en réalité des problèmes de transfert. La géométrie n’a jamais été vérifiée pour la fabrication. Le modèle de brut ne correspondait pas à l’ébauche réelle. La bibliothèque d’outils était plus décorative que fiable. L’origine choisie dans la FAO ne correspondait pas au montage sur la machine. Le code post-traité ne convenait pas vraiment à la commande numérique. La FAO est l’endroit où toutes ces hypothèses se connectent, et c’est aussi là qu’elles peuvent silencieusement se briser.

C’est pourquoi les débutants ne devraient pas considérer la FAO comme l’étape simple après la CAO. La FAO est l’étape où l’intention de conception devient un plan de fabrication. Elle décide quel outil touche quelle caractéristique, dans quel ordre, à partir de quelle référence, avec quel comportement d’entrée, et via quel code machine spécifique. Une fois que les débutants comprennent la FAO comme une chaîne de décisions physiques plutôt qu’une formalité logicielle, le sujet entier devient beaucoup plus facile à apprendre.

La FAO est l’endroit où la conception cesse d’être idéale

La CAO décrit ce que la pièce doit devenir. La FAO décide comment la machine va la fabriquer. Ce changement semble évident, mais il transforme complètement le travail du programmeur.

Le programmeur FAO doit prendre en compte :

  • La taille et l’état du brut.
  • Le bridage et l’accès au montage.
  • La portée de l’outil et les limites de diamètre.
  • L’ordre des opérations.
  • L’entrée et la sortie en sécurité.
  • Le comportement du contrôleur après post-traitement.

C’est pourquoi la FAO semble souvent propre à l’écran et désordonnée sur le plateau de la machine. L’interface peut montrer de jolies trajectoires et une simulation fluide, mais chaque clic porte toujours une hypothèse physique. Si l’hypothèse est erronée, la machine ne discute pas. Elle usine l’erreur.

Ceci est particulièrement important pour les débutants car la FAO est généralement le premier endroit où la réalité de la machine confronte l’optimisme de la conception. Une caractéristique peut exister en CAO et rester difficile, coûteuse ou impossible à usiner comme le programmeur l’imaginait. La FAO est l’endroit où cette vérité devient visible.

Étape 1 : Nettoyer la géométrie jusqu’à ce qu’elle cesse de cacher des surprises

Le premier transfert est celui de la géométrie de conception à la géométrie prête pour la fabrication. Avant de choisir une quelconque opération, les débutants devraient inspecter le fichier pour les problèmes simples qui créeront plus tard des trajectoires d’outils instables :

  • Contours ouverts.
  • Entités dupliquées.
  • Mauvaises unités.
  • Petits segments brisés dans les courbes importées.
  • Coins internes plus petits que ce que les fraises disponibles peuvent reproduire.
  • Tailles de caractéristiques qui ne correspondent pas à l’outillage réel ou à la logique de processus réelle.

Cette étape est plus importante que les débutants ne le pensent souvent, car une mauvaise géométrie semble souvent acceptable à l’écran. Une poche peut paraître fermée et pourtant s’enchaîner incorrectement. Un profil peut sembler propre et pourtant contenir des courbes qui se chevauchent. Un angle intérieur vif peut sembler inoffensif jusqu’à ce que la FAO force le programmeur à choisir entre une fraise plus petite, un surfaçage supplémentaire ou une modification de l’attente sur la pièce.

Le but n’est pas la perfection pour elle-même. Le but est de supprimer l’ambiguïté cachée avant qu’elle n’atteigne la trajectoire d’outil. Si la géométrie entre dans la FAO avec une confusion non résolue, la trajectoire d’outil hérite simplement de cette confusion dans le mouvement de la machine.

Étape 2 : Dire la vérité sur le brut et le bridage

Le deuxième transfert se situe entre le modèle et le matériau qui sera réellement sur la machine. La FAO n’a de sens que lorsque l’histoire du brut est honnête.

Les débutants devraient définir :

  • La taille réelle du brut.
  • Si le brut est brut, préparé ou déjà partiellement usiné.
  • La quantité de matière supplémentaire existante pour le surfaçage ou le nettoyage.
  • Quel côté du brut est le côté de référence.
  • Comment la pièce sera maintenue pendant le déroulement des opérations.

C’est l’un des points de défaillance les plus courants pour les débutants car la configuration du brut semble administrative plutôt que technique. En pratique, elle est profondément technique. Si le modèle de brut est trop optimiste, le premier mouvement peut être erroné même lorsque la trajectoire d’outil elle-même semble raisonnable. Si le logiciel suppose une ébauche préparée et que l’opérateur charge du matériau brut, tout le processus peut dériver de sa séquence prévue avant même que la pièce ne soit à moitié terminée.

Le bridage appartient à la même conversation. La FAO ne consiste pas seulement à planifier des coupes dans un espace vide. Elle consiste à planifier des coupes autour de la manière dont la pièce restera stable. Si le programmeur ne pense pas aux brides, aux faces du montage, aux pontets, à la table d’aspiration ou au support du brut à ce stade, la trajectoire d’outil peut être mathématiquement propre et pratiquement faible.

Étape 3 : Construire autour d’outils réels et de numéros d’outils réels

Le transfert suivant est l’outillage. La FAO devrait être construite autour des fraises réelles que possède l’atelier, du porte-à-faux réel, des hypothèses de porte-outil réelles et d’un système de nomenclature qui a du sens pour la personne qui configure la machine.

Les valeurs par défaut du logiciel peuvent aider un débutant à commencer à apprendre, mais elles ne sont pas la vérité de la machine. Si le fichier FAO appelle un numéro d’outil, cet appel d’outil doit être lié à quelque chose de physiquement clair :

  • Le type de fraise.
  • Le diamètre.
  • Le porte-à-faux attendu.
  • La longueur d’outil mesurée ou la méthode de correction.
  • L’état de l’outil dans le flux de travail réel de l’atelier.

Lorsque ce lien est faible, les opérateurs cessent d’exécuter le processus et commencent à l’interpréter. C’est là qu’apparaissent les mauvais outils, les corrections confuses, les mauvais états de surface et les problèmes de mise au point évitables.

Les débutants apprennent généralement plus vite avec une bibliothèque d’outils plus petite mais fiable plutôt qu’avec une énorme. Un ensemble compact d’outils bien définis enseigne plus qu’une longue liste d’options mal documentées. La FAO devient plus stable dès que les appels d’outils cessent d’être des étiquettes logicielles vagues et deviennent des instructions machine fiables.

Étape 4 : Choisir une référence que l’opérateur pourra retrouver demain

La stratégie de référence est l’accord entre la FAO et la machine sur l’endroit où la pièce commence. Les débutants comprennent souvent cela de manière abstraite mais perdent encore les premières pièces parce que la réalité du montage ne correspond pas à l’hypothèse de la FAO.

La bonne origine n’est généralement pas la plus ingénieuse. C’est celle que l’opérateur peut localiser clairement, répéter en toute sécurité et communiquer sans confusion. Cela peut être un coin du brut, un point fixe du montage, une surface palpitée, ou une autre référence stable selon l’environnement.

Le point critique est la cohérence :

  • L’origine FAO doit correspondre à la fiche de montage.
  • La fiche de montage doit correspondre à la routine réelle de la machine.
  • L’attente pour la mise au point doit supposer la même logique de mise à zéro.

Lorsque cette chaîne se brise, la trajectoire d’outil peut être mathématiquement parfaite et pourtant usiner au mauvais endroit. C’est pourquoi les débutants devraient traiter le choix de la référence comme une décision de processus, et non un clic négligent. La meilleure origine est celle que le prochain opérateur peut encore trouver sans avoir à deviner.

Étape 5 : Séquence des opérations pour protéger la stabilité, pas pour paraître efficace

L’ordre des opérations est l’endroit où de nombreux débutants commencent à voir la FAO différemment. Sur l’écran, les opérations ressemblent à une liste. Sur la machine, elles décident si la pièce reste stable assez longtemps pour être terminée correctement.

Cela signifie que le programmeur doit penser au support et à la séquence :

  • L’ébauche doit-elle avoir lieu avant le perçage ?
  • Les trous doivent-ils être faits alors que le brut est encore plus rigide ?
  • Les passes de finition doivent-elles attendre que les éléments de support soient préservés ?
  • Le contournage doit-il être fait en dernier pour que la pièce ne se libère pas prématurément ?

Ces questions comptent car la FAO n’est pas seulement un générateur de mouvement. C’est une stratégie de contrôle. Une trajectoire d’outil qui semble rapide peut encore être fragile si elle supprime le support trop tôt, aborde une caractéristique dans le mauvais ordre, ou ignore comment le brut est maintenu.

Les débutants s’améliorent rapidement lorsqu’ils cessent de demander : « Quelle est la prochaine opération dans le menu ? » et commencent à demander : « Qu’est-ce qui doit rester stable à ce stade de l’usinage ? » Cette question mène souvent à de meilleurs programmes que n’importe quel préréglage de stratégie tape-à-l’œil.

Étape 6 : Lire les mouvements non coupants avec autant d’attention que les mouvements coupants

Les nouveaux programmeurs étudient généralement le mouvement de coupe visible et survolent les mouvements de liaison. C’est une erreur. De nombreux problèmes précoces surviennent lors des mouvements d’approche, de dégagement, de transfert et de repositionnement plutôt que pendant la coupe principale elle-même.

Les débutants devraient vérifier :

  • Si les mouvements d’entrée conviennent au matériau et à la caractéristique.
  • Si les hauteurs de dégagement dégagent les brides, les montages et les variations du brut.
  • Si l’outil s’approche depuis une direction sensée.
  • Si le mouvement de liaison crée du temps perdu ou un risque de collision caché.
  • Si le comportement de sortie laisse la caractéristique et l’outil dans un état contrôlé.

Cela compte car la machine ne fait pas de distinction entre un contour dramatique et un mouvement de repositionnement négligent. Les deux ne sont que du mouvement. Une trajectoire d’outil d’apparence sûre peut encore devenir un mauvais déroulement si la logique de dégagement est faible ou si le mouvement d’entrée est plus brutal que ce que le matériau et le montage peuvent tolérer.

Les débutants qui apprennent à lire le mouvement non coupant avec le même sérieux que le mouvement coupant cessent généralement de commettre une large classe d’erreurs évitables.

Étape 7 : Traiter le post-processeur comme un langage machine, pas comme un bouton d’exportation

La FAO n’est pas terminée lorsque la trajectoire à l’écran semble propre. Elle est terminée lorsque le code post-traité correspond à la machine exacte et à la commande qui l’exécutera.

C’est ce que fait le post-processeur. Il traduit l’intention de la FAO dans le langage du contrôleur. Si cette traduction est erronée, la machine peut se comporter différemment de ce que le programmeur attend, même si la stratégie à l’intérieur de la FAO semblait correcte.

Les débutants devraient donc vérifier :

  • Que le post-processeur correspond à la commande numérique.
  • Que le comportement de changement d’outil correspond à la machine réelle.
  • Que le comportement de dégagement et de mise au point de départ a du sens.
  • Que les commandes de broche, d’arrosage et de coordonnées reflètent la configuration réelle.
  • Que la structure du code supporte les habitudes de mise au point de l’atelier.

C’est une leçon clé pour les débutants car beaucoup de gens traitent le post-processeur comme une étape d’exportation finale plutôt que comme une couche de traduction spécifique à la machine. Plus tôt cela changera, moins le programmeur rencontrera d’échecs déroutants lors des premiers essais.

Étape 8 : Simuler, puis mettre au point comme si la simulation pouvait encore être erronée

La simulation est précieuse, mais ce n’est pas une garantie. Elle peut détecter des caractéristiques manquées, de mauvais choix de direction, des pas en profondeur douteux, des goujures évidentes et des problèmes d’ordre des opérations. Ce qu’elle ne peut pas toujours confirmer, c’est si la réalité physique dans l’atelier correspond aux hypothèses contenues dans le fichier.

La simulation ne sait pas automatiquement :

  • Que le brut réel est déformé.
  • Que le bridage est plus haut que prévu.
  • Que l’outil est mesuré incorrectement.
  • Que la fraise est usée.
  • Que la machine vibre différemment de ce que le logiciel supposait.

C’est pourquoi la simulation doit être traitée comme un filtre, pas comme un certificat de libération. Elle réduit le risque évident, mais elle ne supprime pas le besoin d’une mise au point minutieuse.

Les débutants ont des problèmes lorsque la simulation devient émotionnellement persuasive. Le programme semble correct, donc ils supposent que le processus est correct. Le meilleur état d’esprit est plus calme : la simulation dit que le plan numérique est cohérent en interne. La mise au point confirme si le plan numérique correspond à la machine, au brut, à l’outil et au montage qui existent réellement aujourd’hui.

Étape 9 : Publier le programme pour que quelqu’un d’autre puisse l’exécuter en toute sécurité

Le transfert final va du programmeur à l’opérateur de la machine, à l’équipe suivante, ou même à la même personne à une date ultérieure. C’est là que la FAO devient soit une compétence privée, soit un processus d’atelier reproductible.

Une publication stable devrait inclure :

  • Une fiche de montage claire.
  • Des appels d’outils qui ont une signification physique.
  • Une méthode de mise à zéro définie.
  • Des hypothèses de brut honnêtes.
  • Un contrôle de révision.
  • Une attente claire pour la mise au point de la première pièce.

Sans cette discipline de publication, l’atelier dépend trop de la mémoire et des habitudes de sauvetage informelles. Cela peut fonctionner une fois. Cela s’étend rarement proprement.

C’est l’un des jalons les plus importants pour les débutants. Un fichier FAO n’est vraiment terminé que lorsque le programmeur le comprend. Il est terminé lorsqu’une autre personne peut charger le brut, établir la référence, confirmer les outils, mettre au point l’exécution et encore atteindre le résultat escompté sans interprétation cachée.

Le moyen le plus rapide de s’améliorer est de déboguer le transfert défaillant

La plupart des échecs de FAO des débutants ne sont pas mystérieux. Ils appartiennent à un transfert défaillant dans la chaîne :

  • La géométrie n’a jamais été nettoyée.
  • Le brut et le bridage n’ont jamais été décrits honnêtement.
  • Les définitions d’outils étaient vagues.
  • La stratégie de référence a changé entre la FAO et le montage.
  • L’ordre des opérations a ignoré la stabilité de la pièce.
  • Les mouvements de liaison n’ont pas été sérieusement examinés.
  • Le mauvais post-processeur a été utilisé.
  • Le paquet de publication supposait trop de mémoire personnelle.

Une fois que les débutants apprennent à diagnostiquer les problèmes de FAO de cette manière, l’amélioration devient beaucoup plus rapide. Au lieu de dire que le programme a échoué, ils peuvent demander quel transfert a échoué. Ce changement transforme la FAO d’une compétence logicielle vague en une séquence de points de contrôle pratiques.

C’est aussi pourquoi l’apprentissage répété sur une famille de pièces contrôlée fonctionne si bien. Si le même style de pièce est programmé plusieurs fois avec la même logique de référence, un outillage similaire et une routine de mise au point documentée, les transferts faibles deviennent visibles. Peut-être que l’import de géométrie est désordonné à chaque fois. Peut-être que la bibliothèque d’outils n’est pas fiable. Peut-être que le post-processeur est techniquement fonctionnel mais maladroit pour le contrôleur. La répétition transforme l’inconfort vague en connaissance spécifique du processus.

Différents environnements CNC exigeront différents niveaux de discipline. Une routeuse prototype unique peut tolérer plus d’habitudes manuelles. Un environnement d’imbrication connecté dans la production de meubles exige une structure de programmation plus stricte car les conséquences en aval sont plus importantes. C’est pourquoi il aide les débutants à comprendre comment l’imbrication modifie un flux de travail du bois par rapport à un processus de routeuse général lorsqu’ils passent de la coupe occasionnelle à une logique de production plus reproductible.

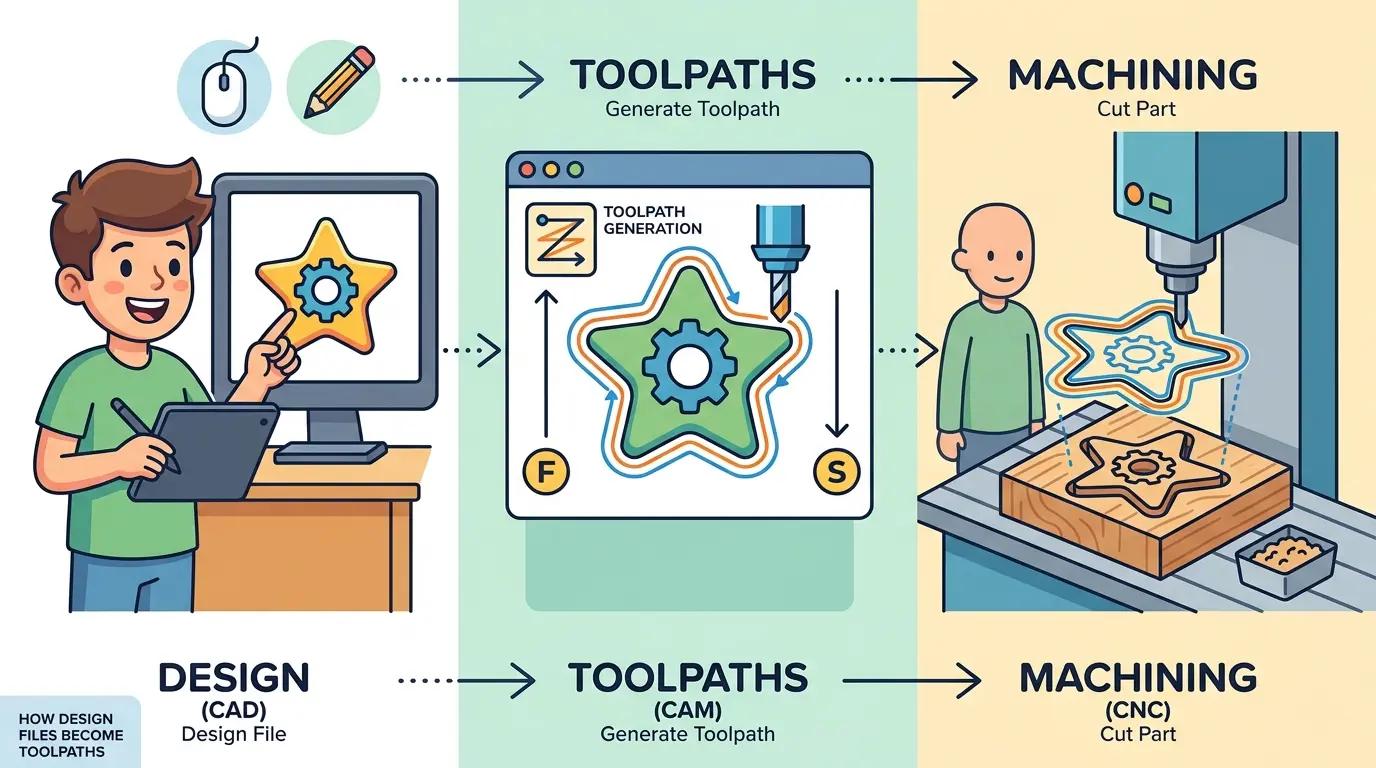

Comment les fichiers de conception deviennent des trajectoires d’outils

Ils deviennent des trajectoires d’outils par une chaîne de décisions qui restent physiquement honnêtes. La géométrie est nettoyée. L’histoire du brut et du montage est définie de manière véridique. Des outils réels sont assignés. La référence est choisie pour que la machine puisse la retrouver. Les opérations sont séquencées autour de la stabilité. Les mouvements non coupants sont examinés pour la sécurité. Le post-processeur traduit la stratégie dans le bon langage machine. La simulation filtre les erreurs évidentes. Un paquet de publication transporte le fichier en toute sécurité jusqu’à la machine.

Voilà la FAO en termes pratiques. Les débutants qui l’apprennent comme une chaîne de transfert gagnent généralement en confiance beaucoup plus rapidement car ils cessent de traiter la sortie de code comme de la magie. Ils peuvent voir où l’intention de conception devient un mouvement de machine, et ils peuvent identifier exactement où la chaîne s’est rompue lorsqu’une pièce ne se comporte pas comme l’écran le suggérait.
