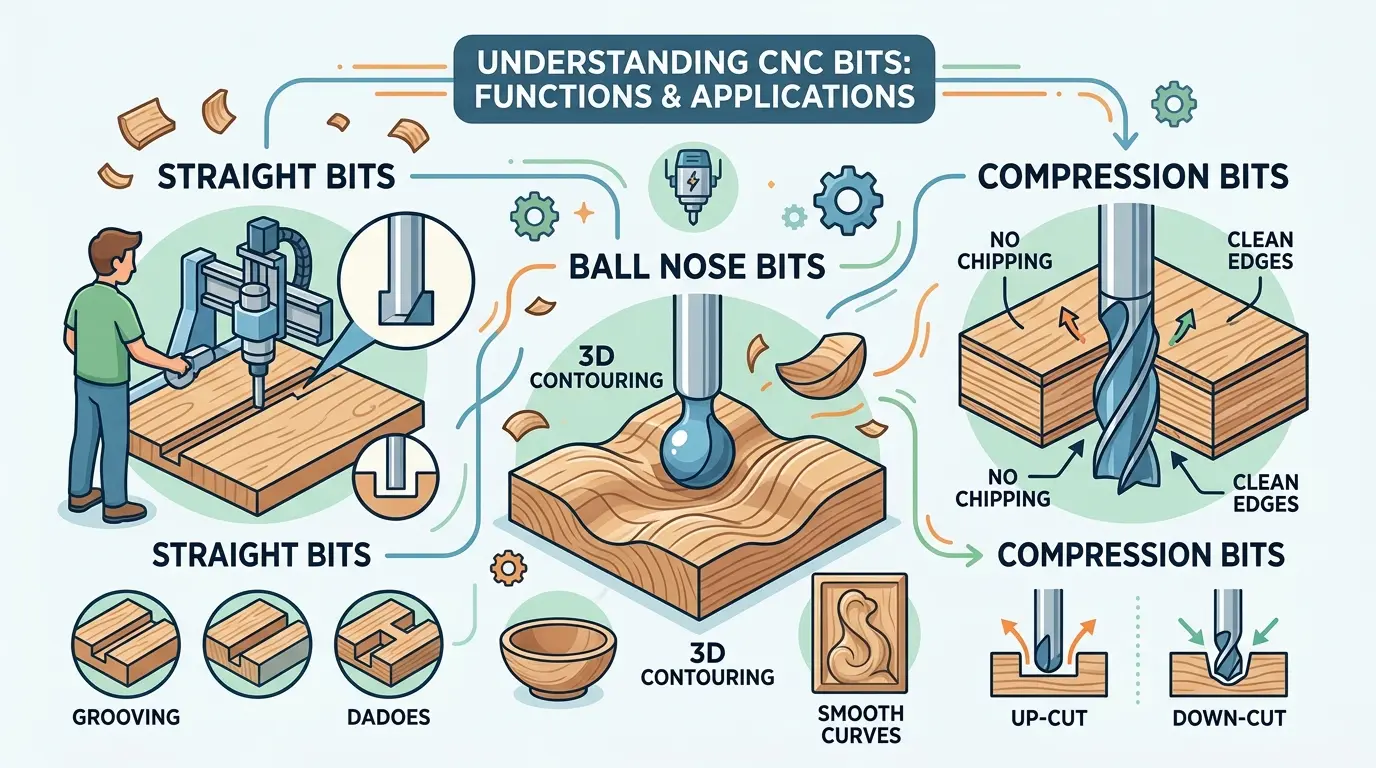

Explication des types de fraises CNC : droites, à compression, sphériques et plus

La plupart des ateliers ne prennent pas au sérieux le choix des fraises CNC tant que le premier lot défectueux ne les y force pas. Un bord stratifié s’écaille sur la face visible. Les fibres du MDF se soulèvent là où le client attendait un bord peint net. L’acrylique ressort chaud et laid au lieu d’être clair et net. Une surface 3D laisse tellement de ponçage manuel que la machine semble moins efficace que l’ancien processus manuel. Au moment où la discussion commence, l’atelier a déjà payé pour la mauvaise fraise en rebuts, nettoyage, avances plus lentes, durée de vie réduite de l’outil, et davantage de jugement de l’opérateur que le processus ne le devrait.

C’est pourquoi le choix des fraises devient plus facile une fois que le langage du catalogue est traduit en langage de production. Les opérateurs ne se soucient pas vraiment qu’un outil soit nommé droite, compression, boule, V, coupe montante ou coupe descendante dans l’abstrait. Ils se soucient de l’apparence de la pièce lorsqu’elle quitte la table et de la quantité de travail que le poste suivant héritera. La géométrie de la fraise ne devient utile que lorsqu’elle est liée à un résultat de travail : stratifié plus propre, meilleure évacuation des copeaux, forme 3D plus lisse, moins de fonte, moins de peluche, moins de ponçage ou moins de reprise.

Donc, la façon pratique d’expliquer les types de fraises CNC n’est pas de lister les formes à partir d’une page de fournisseur. C’est d’associer chaque forme au type de coupe, au comportement du matériau et au motif de défaut qu’elle est la mieux adaptée à contrôler.

Commencez par le travail, pas par le nom de l’outil

Le moyen le plus rapide de choisir la mauvaise fraise est de commencer par le tiroir à outils au lieu de la pièce. Les ateliers demandent souvent : « Devrions-nous utiliser une fraise à compression ici ? » alors que la question la plus utile est : « Que ne doit pas faire cette coupe ? »

Ce recadrage est important car différents travaux punissent différentes erreurs. Une rainure utilitaire dans du MDF, un bord d’armoire visible en mélaminé, un contour dans du bois dur, une sculpture en relief dans de la mousse et une face d’enseigne en acrylique n’attendent pas la même réponse, même si elles se font toutes sur une défonceuse. Ce qui change n’est pas seulement le matériau. C’est la norme de finition, le comportement des copeaux, la face visible et la charge de travail en aval.

Avant de choisir une fraise, définissez le travail en termes de risque de défaillance :

• L’écaillage de la face supérieure est-il inacceptable ?
• L’arrachement de la face inférieure est-il le vrai problème ?
• L’évacuation des copeaux est-elle plus importante que l’aspect esthétique ?
• La pièce a-t-elle besoin d’une surface 3D lisse plutôt que d’une arête vive ?
• La chaleur est-elle l’ennemie parce que le matériau peut fondre ou baver ?
• Le coût réel réside-t-il dans la finition manuelle après l’arrêt de la machine ?

Une fois que l’équipe nomme clairement le défaut inacceptable, le choix de la fraise devient beaucoup moins mystérieux. La fraise cesse d’être un accessoire générique et commence à devenir un outil de contrôle pour un problème spécifique.

Les fraises droites gagnent toujours leur place dans la défonceuse quotidienne

Les fraises droites restent utiles car de nombreux travaux sont encore simples. Les rainures, les languettes, le détourage, la défonceuse utilitaire et les opérations de bord simples ne nécessitent souvent pas de géométrie avancée pour réussir. Dans ces situations, une fraise droite est souvent la réponse honnête : simple, compréhensible, facile à déployer et appropriée pour un travail qui n’exige pas de stratégie de finition spécialisée.

Cela ne rend pas les fraises droites obsolètes. Cela les rend spécifiques à une tâche. Les ateliers les sous-estiment parfois parce qu’ils veulent que chaque décision de fraise semble sophistiquée. Mais dans la production réelle, compliquer à l’excès un travail de routine peut être tout aussi gaspillant que de sous-outiller un travail exigeant. Si le travail est ordinaire et la norme de finition modérée, une fraise droite peut être le choix le plus économique car elle résout le problème sans ajouter de complexité inutile.

Là où les ateliers rencontrent des problèmes, c’est en s’attendant à ce que les fraises droites protègent des résultats qu’elles n’étaient jamais destinées à protéger. Si la face du panneau est fragile, si les copeaux doivent être évacués agressivement d’un chemin plus profond, ou si la géométrie exige un contact 3D plus lisse, les fraises droites peuvent rapidement cesser d’être la réponse la plus efficace. Elles peuvent encore couper le matériau, mais elles peuvent transmettre le problème suivant au ponçage, à l’ébavurage ou au nettoyage par l’opérateur.

Les fraises droites ont leur place là où la coupe elle-même est l’objectif principal, et non là où le bord, la face ou la surface contournée exige un contrôle plus spécialisé.

Les hélices coupe montante et coupe descendante résolvent différents problèmes de face

Les hélices coupe montante et coupe descendante sont les plus faciles à comprendre lorsque l’atelier cesse de les traiter comme des favorites rivales et commence à les lire comme des outils de direction de défaut.

Les hélices coupe montante sont souvent choisies lorsque l’évacuation des copeaux est primordiale. Elles aident à extraire les copeaux de la coupe, ce qui peut favoriser une rainurage plus propre, un enlèvement de matière plus libre et moins de recoupe dans les travaux où les déchets piégés augmenteraient autrement la chaleur ou endommageraient la surface. Cela les rend utiles pour les coupes plus profondes, l’enlèvement de matière plus agressif et les situations où le fait de garder la coupe ouverte est plus important que de préserver la face supérieure à tout prix.

Les hélices coupe descendante déplacent la protection vers la face supérieure. C’est pourquoi elles sont souvent privilégiées sur les panneaux ou les surfaces visibles où la propreté du bord supérieur est plus importante que l’évacuation agressive. Elles peuvent aider à réduire les dommages que certains matériaux présentent sur la face supérieure, en particulier là où la pièce sera vue, stratifiée, ou transmise directement à un poste aval qui s’attend à un bord supérieur plus propre.

Le point clé n’est pas que l’une soit généralement meilleure. Le point clé est que la direction de coupe change l’endroit où le matériau a tendance à faillir. Si l’opérateur a besoin d’un comportement plus propre de la face supérieure, la logique de coupe descendante devient attrayante. Si le parcours nécessite un dégagement plus fort des copeaux et que la face supérieure est moins sensible, la logique de coupe montante peut être mieux adaptée.

C’est pourquoi les ateliers doivent toujours se demander quelle face ils essaient de protéger le plus. Un outil peut être correct en géométrie et incorrect pour le côté visible de la pièce.

Les fraises à compression existent parce que les panneaux créent un problème de qualité à deux faces

Les fraises à compression sont importantes car de nombreux travaux sur panneaux ne peuvent pas se permettre de choisir entre un bord supérieur propre et un bord inférieur propre. Le panneau stratifié, le matériau mélamine, le contreplaqué avec des normes d’apparence exigeantes, et d’autres pièces à base de panneaux exposent souvent les deux faces. Si un côté est propre et l’autre s’arrache, le processus peut encore être commercialement erroné.

C’est là que la géométrie de compression gagne sa place. Elle est utilisée lorsque le travail demande à la fraise de protéger les deux faces plus efficacement qu’une solution unidirectionnelle ne le peut. Dans la défonceuse d’armoires et de meubles, cela peut réduire les dommages visibles sur les bords, diminuer le temps de nettoyage et aider le processus à produire des pièces plus cohérentes pour le poste suivant.

Cependant, les fraises à compression ne sont pas des améliorations automatiques. Elles résolvent un problème de production spécifique. Si le travail n’a pas d’exigence significative de qualité de bord sur deux faces, la géométrie supplémentaire peut ne pas apporter une valeur proportionnelle. Les ateliers chargent parfois des outils à compression par habitude parce que cela ressemble à l’option premium, puis sont déçus lorsqu’une mauvaise stratégie d’entrée, un maintien instable, un comportement d’avance faible ou une incohérence du matériau transparaît encore.

Les outils à compression rapportent lorsque le processus a véritablement besoin d’une protection équilibrée des bords sur les deux faces. Ils sont plus précieux lorsque la norme de finition commerciale de la pièce rend le succès unilatéral économiquement non pertinent.

Les fraises boule appartiennent au travail de surface, pas au travail de bord général

Les fraises boule résolvent une classe de problème différente de celle des outils droits ou à compression. Leur objectif principal n’est pas de produire un bord de panneau net. Elles sont conçues pour traiter la géométrie qui nécessite un contact courbe : sculpture en relief, formes 3D, faces sculptées, moules, motifs, enseigne façonnée, et autres surfaces où une fraise à extrémité plate laisserait un résultat maladroit ou nécessitant beaucoup de main-d’œuvre.

Cette distinction est importante car les ateliers traitent parfois les outils à boule comme s’ils indiquaient une défonceuse de plus haut niveau en général. Ce n’est pas le cas. Cela indique que la géométrie de la pièce nécessite une condition de contact différente. Si le travail est un profilage à plat, un outil à boule n’est généralement pas la première réponse rationnelle. Si le travail est courbe ou contourné, il peut être exactement le bon.

La sélection de la fraise boule doit également être jugée par ce qui se passe après l’usinage. Si la pièce sort de la machine en nécessitant trop de ponçage manuel, le problème peut ne pas être que l’outil à boule est mauvais. Le problème peut être la taille de la fraise, le pas latéral, la stratégie de passe, ou l’hypothèse irréaliste qu’un outil de finition de surface peut aussi être l’outil d’ébauche le plus productif. Les outils de surface doivent être évalués par la charge de finition totale, et non seulement par le fait qu’ils terminent physiquement le parcours.

En d’autres termes, les fraises boule sont choisies pour améliorer la qualité de la forme, non parce qu’elles sont plus avancées par défaut.

Les fraises en V, les fraises de surfaçage et les outils spéciaux comptent dans les vrais ateliers

Très peu d’environnements de production fonctionnent uniquement avec des fraises droites, hélicoïdales et à boule. Les travaux mixtes introduisent rapidement d’autres formes car tous les problèmes de défonceuse ne sont pas des problèmes de bord.

Les fraises en V sont importantes là où la gravure, les lignes chanfreinées, les détails décoratifs et la définition visuelle font partie du produit. Les fraises de surfaçage sont importantes là où l’aplanissement de la table de sacrifice ou le nettoyage de grandes faces doit être effectué efficacement et proprement. Les outils spécifiques au profil sont importants lorsqu’un bord répété ou une forme récurrente apparaît assez souvent pour qu’une fraise à usage général ajoute trop de temps de cycle ou trop de main-d’œuvre de finition.

Le but n’est pas de constituer un vaste tiroir pour le plaisir. Le but est de constituer une famille d’outils courte et intentionnelle qui reflète les travaux récurrents. Les ateliers qui font de la gravure, de la maintenance de table, de la sculpture 3D et du travail sur panneaux visibles ne devraient pas s’attendre à ce qu’une seule fraise préférée serve bien à tout. Ils devraient s’attendre à ce qu’un groupe ciblé d’outils résolve chacun une catégorie récurrente de problème.

C’est l’un des signes les plus clairs que la culture d’outillage d’un atelier est en train de mûrir. Au lieu de demander quelle est la meilleure fraise dans l’ensemble, l’équipe commence à se demander quel petit ensemble de fraises couvre les types de travaux les plus importants sans laisser de défauts récurrents derrière lui.

Le matériau change la signification de chaque géométrie

Les noms des fraises restent constants. Le comportement du matériau, non. Le MDF, le contreplaqué, le panneau mélamine, le bois dur, l’acrylique, la mousse et les composites réagissent tous différemment à la même fraise. C’est pourquoi les conseils génériques sur l’outillage semblent peu fiables. Ils ignorent souvent le fait que la même géométrie peut être efficace dans un substrat et décevante dans un autre.

Le MDF expose souvent la qualité des fibres et la charge de nettoyage. Les panneaux stratifiés ou mélamine exposent immédiatement l’écaillage de la face et la propreté des bords. L’acrylique augmente les enjeux autour de la chaleur, des bavures et de la clarté des bords. Le bois dur peut déplacer la conversation vers le comportement du fil du bois, le risque d’arrachement et la qualité de finition sur les chemins façonnés.

C’est là que les ateliers perdent de l’argent silencieusement. Une fraise qui est largement utile peut encore être la mauvaise réponse économique si elle crée du nettoyage, du ponçage ou de la réparation de bord dans le mix de matériaux que l’atelier traite réellement chaque semaine. Plus le mix de matériaux devient prévisible, plus il est précieux de standardiser l’outillage autour de ce mix réel plutôt qu’autour de connaissances générales d’atelier.

La discipline spécifique au matériau est particulièrement importante dans le travail de panneaux orienté production. Une fois que les panneaux dominent la charge de travail, le choix de la fraise cesse d’être un choix de programmation de dernière minute et devient une partie de la façon dont l’atelier protège la qualité de l’assemblage, l’apparence des bords et la cohérence en aval.

L’ébauche et la finition sont des travaux différents, même sur la même pièce

Une autre erreur courante est de s’attendre à ce qu’une seule fraise résolve toutes les phases d’un parcours. Une fraise qui est bonne pour l’enlèvement de matière ordinaire peut être un mauvais choix de finition sur un contour visible. Un outil qui laisse une surface attrayante peut être un moyen inefficace d’ébaucher une grande poche. La fraise n’est pas nécessairement mauvaise. L’attribution du rôle l’est.

C’est pourquoi la logique d’outillage et la logique de parcours d’outil vont de pair. L’atelier doit se demander si la fraise est utilisée pour le dégagement, la rainurage, le profilage, la gravure, le surfaçage ou l’affinage final de la surface. De nombreux arguments sur la performance des fraises sont en fait des arguments sur l’inadéquation des rôles.

C’est aussi le point où certaines équipes réalisent qu’elles mélangent la logique des fraises de défonceuse et celle des fraises en bout sans être claires sur la raison. Si cette frontière semble encore floue, comment choisir entre les fraises CNC pour défonceuse et les fraises CNC en bout est le sujet de transition approprié. La question utile n’est pas de savoir quelle famille sonne plus industrielle. C’est de savoir quelle forme d’outil convient à la machine, au matériau et au rôle de coupe attribué.

Lorsqu’un atelier commence à associer la géométrie de la fraise au type d’opération plutôt qu’à l’habitude personnelle, de nombreux problèmes de finition récurrents deviennent plus faciles à prévenir.

Construire une petite famille de fraises par défaut autour du travail récurrent

La plupart des ateliers n’ont pas besoin de plus de choix. Ils ont besoin de meilleures valeurs par défaut. Une bonne famille par défaut pourrait répondre à des questions comme celles-ci :

• Quelle est la fraise de premier choix pour les bords visibles de panneaux stratifiés ?
• Quelle est la fraise utilitaire la plus fiable pour les rainures, le détourage et la défonceuse ordinaire ?
• Quel est l’outil standard pour le travail de contour et de surface 3D ?
• Quelle fraise doit être chargée lorsque l’évacuation des copeaux, et non l’esthétique, est le principal risque ?
• Quels outils spéciaux sont justifiés par le travail récurrent de gravure ou de surfaçage ?

Cette approche réduit la variation entre les opérateurs, aide les programmeurs à attribuer les outils de manière plus cohérente et rend les décisions de remplacement moins émotionnelles. Elle évite également à l’atelier de résoudre le même problème différemment chaque semaine. La standardisation ne signifie pas utiliser un seul outil pour tout. Elle signifie construire une courte liste de réponses reproductibles aux défauts récurrents.

Le bénéfice commercial est plus grand qu’il n’y paraît. Un meilleur outillage par défaut réduit le nettoyage, réduit les débats entre opérateurs, améliore la transition vers le poste suivant et raccourcit le temps qu’il faut à un nouvel opérateur pour prendre des décisions conformes aux normes de l’atelier.

Quand le choix de la fraise devient une question de flux de travail

À mesure que le débit augmente, la discipline d’outillage compte davantage, pas moins. Une fraise qui n’est que légèrement erronée sur un travail ponctuel peut devenir coûteuse en production répétitive car elle multiplie la charge de nettoyage, les dommages aux faces et l’incohérence sur un plus grand nombre de pièces.

C’est pourquoi le choix de la fraise finit par chevaucher le choix de la machine et la planification du flux de travail. Si l’atelier effectue un traitement répété de panneaux, des composants d’armoires visibles ou du travail sur panneaux à grande échelle, la discussion sur les fraises est déjà liée à la discussion sur la défonceuse et le nichage. Les acheteurs qui entrent dans cette étape devraient examiner comment les machines à nichage CNC s’intègrent dans des flux de travail plus larges de traitement de panneaux plutôt que de traiter chaque problème de qualité comme un problème uniquement lié à la fraise.

Il en va de même si les questions d’outillage exposent constamment un décalage plus important entre le mix de travail et la machine. À ce stade, le catalogue de produits Pandaxis devient utile car il aide à encadrer la famille de machines autour de la charge du processus au lieu de laisser tout le plan d’amélioration à l’intérieur du tiroir à outils.

Les bons ateliers se soucient encore profondément des fraises. Ils savent simplement que les problèmes récurrents de fraises révèlent parfois une vérité plus large sur le flux de travail.

Choisissez la fraise qui protège le poste suivant

Les types de fraises CNC sont plus faciles à comprendre lorsqu’ils sont liés au type de comportement de la pièce que l’atelier doit protéger. Les fraises droites conviennent généralement à la défonceuse utilitaire simple. Les hélices coupe montante et coupe descendante sont importantes car elles déplacent le flux de copeaux et la protection de la face dans différentes directions. Les fraises à compression résolvent le problème de qualité à deux faces courant dans le travail sur panneaux. Les fraises boule prennent en charge les surfaces contournées et 3D plutôt que la défonceuse de bord ordinaire. Les fraises en V, les outils de surfaçage et autres profils spéciaux sont importants car les véritables ateliers effectuent des travaux mixtes, et non des travaux théoriques.

C’est l’explication pratique derrière tous les noms. Ne choisissez pas la fraise qui sonne le mieux dans un catalogue. Choisissez la fraise qui contrôle le mieux le défaut que vous ne pouvez pas vous permettre, dans le matériau que vous coupez réellement, pour l’opération que le parcours d’outil lui demande réellement d’effectuer. La décision d’outillage la plus forte est généralement celle qui laisse le poste suivant avec le moins de nettoyage, le moins de doute et la pièce la plus reproductible.
