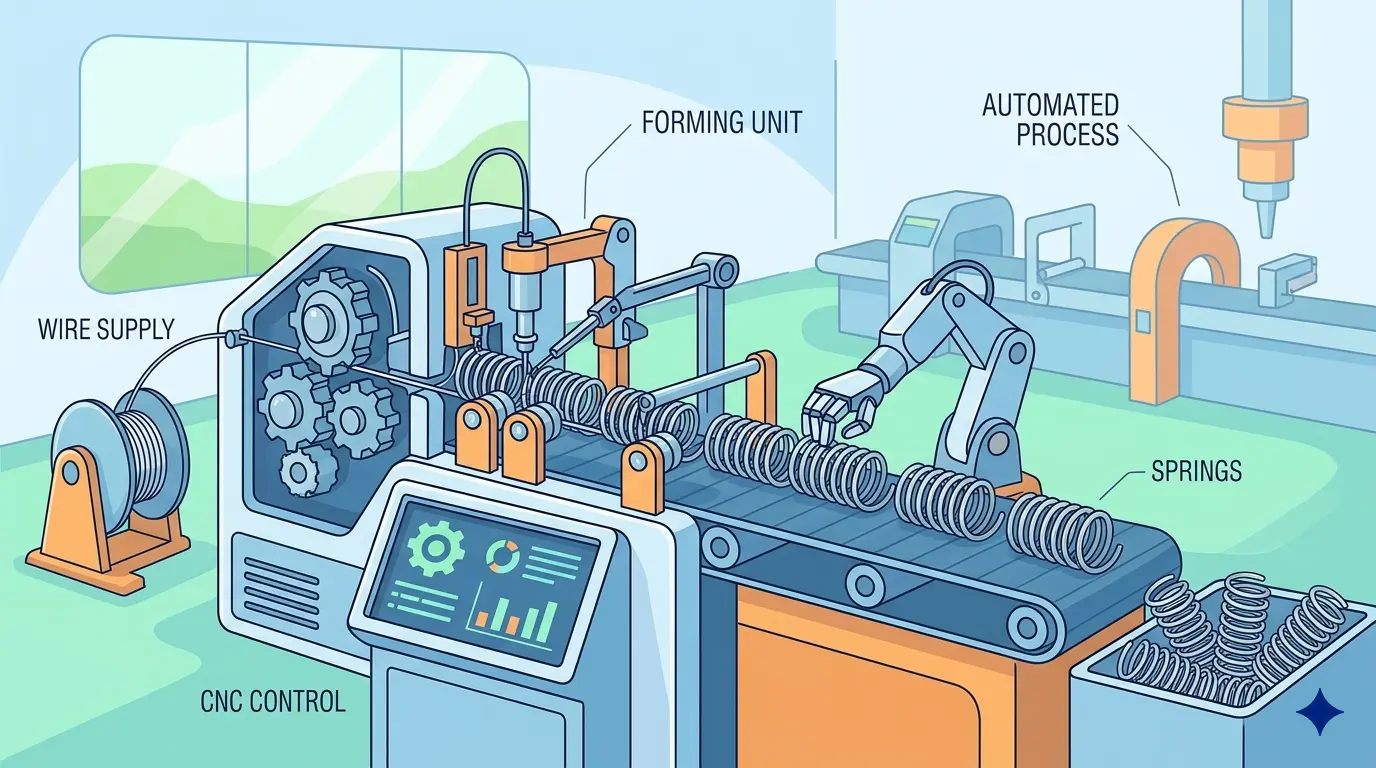

Explication des machines de bobinage de ressorts CNC : fonctionnement du formage automatique du fil

Les machines à former les ressorts sont faciles à mal évaluer car elles ressemblent à des équipements CNC mais résolvent un problème physique très différent du fraisage, du profilage ou de la découpe. Elles n’enlèvent pas de matière pour révéler une géométrie. Elles alimentent, guident, forment, coupent et relâchent du fil élastique pendant que le matériau tente de reprendre sa forme initiale et de déformer la forme cible. Cela change ce que signifie « bonne automatisation ». Une machine capable de produire un bel échantillon sous la supervision d’un fournisseur peut encore s’avérer un actif de production frustrant si elle met trop de temps à récupérer après un arrêt, un changement de série, un nouveau lot de fil ou un redémarrage de travail répété.

C’est pourquoi la meilleure question d’achat n’est pas de savoir si la machine peut fabriquer un ressort correct. Elle est de savoir si elle peut revenir rapidement et de manière reproductible à une géométrie acceptable après une perturbation d’usine ordinaire. Sur les vrais ateliers, la discipline de récupération décide souvent plus de la marge que le pur taux de cycle théorique.

Un Bon Échantillon N’est Pas La Même Chose Qu’un Processus Stable

Les fournisseurs peuvent souvent démontrer une bonne série lorsque la machine est fraîchement réglée, le fil est connu, l’outillage préparé et l’opérateur concentré sur une famille de pièces restreinte. La vie en production est moins indulgente. Les bobines de fil sont changées. Les travaux sont interrompus. Les outils sont ajustés. Les commandes répétitives reviennent après des semaines ou des mois. Différentes familles de ressorts passent dans la file. Si le processus perd trop de temps chaque fois que l’un de ces événements se produit, l’usine peut encore expédier des pièces acceptables, mais elle le fera avec plus de rebut, plus de main-d’œuvre et plus de pression d’inspection que ce que la décision d’achat supposait.

C’est pourquoi les usines de ressorts qui achètent bien ont tendance à juger la machine davantage comme un système de récupération que comme une démonstration de mouvement. Elles se soucient de ce qui se passe après la perturbation de l’état idéal, car c’est ce qui se produit de manière répétée dans la production réelle.

Le Contrôle De L’Alimentation Établit La Base Pour Tout Ce Qui Suit

Le formage automatisé du fil commence par la présentation du fil et la régularité de l’alimentation. Si le fil n’est pas présenté de manière stable et alimenté à la bonne longueur, le reste du processus tente déjà de compenser une dérive en amont. La longueur du corps, l’espacement des spires, la position des extrémités et le moment de la coupe dépendent tous de la maîtrise de cette première couche.

Cela fait du contrôle de l’alimentation plus qu’une simple tâche de transport. C’est la base de la géométrie. Une machine qui semble avancée dans la section de formage peut encore générer des problèmes évitables si la stabilité de l’alimentation est faible ou sensible à l’état de la bobine. Les acheteurs doivent donc prêter attention à la façon dont la machine gère la régularité de la présentation, et pas seulement à ce qui se passe une fois que le fil atteint les outils de formage.

En pratique, de nombreuses corrections en aval sont en réalité des problèmes d’alimentation portant un masque différent. Si le comportement de la longueur est instable, les opérateurs peuvent passer beaucoup trop de temps à régler des étapes ultérieures qui n’étaient jamais la cause première.

Les Outils De Formage Créent La Géométrie Contre Le Retour Élastique

L’étape de formage est celle où la machine cesse de ressembler à un système de mouvement simple et commence à révéler si elle comprend vraiment le comportement du ressort. Les points de bobinage, les outils de formage et la logique de séquencement tentent tous d’imposer une géométrie à un matériau qui veut reprendre sa forme après le relâchement. Cela signifie que le réglage n’est pas seulement une question de déplacement des axes au bon endroit. Il s’agit de contrôler comment le fil se comporte après que l’outil l’a quitté.

C’est pourquoi deux ressorts qui semblent similaires sur le papier peuvent sembler très différents en production. La machine ne trace pas seulement une forme. Elle prédit et compense la réponse du matériau. Les acheteurs doivent demander si la plateforme aide les opérateurs à effectuer des corrections contrôlées et localisées, ou si toute petite dérive les force à revenir à un réglage large par essais et erreurs qui affecte toute la configuration.

Le Moment De La Coupe Et Le Lâcher Peuvent Ruiner Une Bonne Bobine

Même lorsque l’alimentation et le formage fonctionnent bien, le moment de la coupe et le lâcher de la pièce peuvent encore nuire à la reproductibilité. Le ressort doit être séparé au bon moment et relâché sans perturber la géométrie qui vient d’être créée. Si la coupe arrive trop tôt, trop tard, ou avec le mauvais comportement mécanique, la pièce peut quitter la machine avec une variation qui semble mystérieuse jusqu’à ce que l’usine étudie le moment exact et la séquence de lâcher.

C’est pourquoi les bons producteurs de ressorts traitent la coupe et le lâcher comme des variables de processus fondamentales, et non comme de simples étapes finales. Une bobineuse qui semble précise pendant la formation mais crée de l’instabilité à la séparation n’est pas un système totalement contrôlé. Les pièces peuvent encore être utilisables, mais le coût aval apparaît souvent dans le tri, la re-vérification et une correction excessive du premier article.

Différentes Familles De Ressorts Exposent Différentes Faiblesses De La Machine

Tous les travaux de ressorts ne sollicitent pas la machine de la même manière.

• Les ressorts de compression exposent généralement la stabilité de la longueur d’alimentation, le contrôle du diamètre du corps, la régularité du pas et le moment de la coupe.
• Les ressorts de traction ajoutent plus de pression sur la formation des extrémités et le comportement reproductible des crochets.
• Les ressorts de torsion accordent plus de poids à l’orientation des branches, la reproductibilité angulaire et la récupération après réglage.
• Les formes de fil générales poussent souvent le plus sur la logique de séquencement, l’accès aux outils et la prévisibilité avec laquelle la machine revient aux travaux enregistrés.

C’est pourquoi la composition des commandes est si importante. Une usine qui traite de longues séries de ressorts de compression stables peut prioriser le contrôle de la dérive en longue série et le rendement prévisible avant tout le reste. Une usine à forte variété fabriquant des ressorts de torsion et des formes de fil peut se soucier davantage de la logique de changement de série, de la mémoire de réglage et de la rapidité avec laquelle la machine revient à une géométrie approuvée après une interruption. Un taux de cycle unique ne dit pas à l’acheteur quel type d’usine la machine sert réellement le mieux.

La Variation De Matériau Empêche Le Réglage De Rester Statique

L’automatisation aide, mais elle n’élimine pas le comportement du fil. Le retour élastique, l’état de surface, la variation lot à lot et la régularité du fil modifient encore la fenêtre d’ajustement exploitable. Deux séries de production peuvent partir du même programme nominal et nécessiter des réglages différents parce que le matériau ne réagit pas exactement de la même manière.

C’est pourquoi une évaluation sérieuse doit demander comment la machine et sa logique de contrôle aident l’opérateur à réagir lorsque le comportement du fil change. Les meilleures plateformes ne suppriment pas entièrement le travail d’ajustement. Elles réduisent la quantité de recherches aveugles nécessaires pour revenir à de bonnes pièces. Une machine qui nécessite un réglage large par essais et erreurs à chaque changement de fil peut encore produire de la qualité, mais elle le fait en consommant plus de main-d’œuvre et plus de rebut que ce à quoi l’acheteur s’attendait d’après le devis initial.

Le Changement De Série Détermine Souvent Plus de Marge Que Le Taux De Cycle

Le taux de cycle est facile à mettre sur une brochure parce qu’il est clair et positif. Mais de nombreuses opérations de ressorts perdent plus d’argent lors du réglage, du redémarrage et du changement de série que lors de la vitesse de fonctionnement brute. Les outils sont changés. Différentes familles de ressorts nécessitent des séquences différentes. Les travaux répétés doivent être rappelés. Les premiers articles doivent être approuvés. Si la machine ne peut pas traverser ces événements proprement, le gain d’un bon taux de production nominal peut être rapidement érodé.

Cela est particulièrement vrai dans les travaux à forte variété. La machine qui gagne peut être celle qui revient de manière prévisible aux travaux approuvés, et non celle qui produit l’échantillon idéal le plus rapide. Les acheteurs doivent donc accorder au moins autant d’attention à l’accès aux outils, à la récupération des travaux enregistrés, à la logique d’ajustement et à la reproductibilité des réglages qu’aux allégations de rendement maximal.

La Récupération Après Un Arrêt Est L’Une Des Meilleures Conditions D’Essai

Une courte série d’échantillons ininterrompue révèle rarement toute la vérité. Un meilleur essai inclut intentionnellement une perturbation. Arrêtez le travail. Redémarrez-le. Changez la bobine de fil. Rappelez un programme répété. Effectuez une petite correction et voyez si le changement reste local ou force un large réajustement. Observez la rapidité avec laquelle les premiers articles acceptables reviennent et si la géométrie reste stable après un fonctionnement suffisamment long pour avoir de l’importance.

C’est une méthode d’achat beaucoup plus révélatrice car elle reflète la vie en usine. Les usines ne fonctionnent pas dans un état idéal permanent. Elles s’arrêtent, redémarrent, changent et récupèrent. Un processus récupérable a plus de valeur qu’un plateau d’échantillons parfaits produits dans des conditions exceptionnellement favorables.

Le Travail En Aval Décide Encore De La Valeur Commerciale

La bobineuse n’est qu’une étape dans le parcours. Si les pièces nécessitent encore un tri intensif, des contrôles manuels fréquents, du meulage des extrémités, une correction secondaire, des tests de force, une reclassification visuelle, ou trop d’inspection juste pour prouver qu’elles sont utilisables, le gain d’automatisation réel sera inférieur à ce que suggère le taux de cycle. Dans certaines usines, le comptage, l’inspection par caméra, l’emballage et la finition des extrémités ont autant de poids commercial que la vitesse de bobinage initiale.

C’est pourquoi la charge aval doit faire partie de l’évaluation de la machine. La bonne bobineuse n’est pas simplement celle qui forme le fil rapidement. C’est celle qui réduit l’incertitude après que la pièce quitte la zone de formage. Si les opérations en aval restent bruyantes, la machine peut déplacer le problème au lieu de le résoudre.

La Discipline D’Outillage Compte Autant Que La Logique De Contrôle

Parce que le bobinage de ressorts est un processus dépendant des outillages, la valeur pratique de la machine dépend aussi de la façon dont le système d’outillage est accessible, reproductible et maintenable. Si les changements d’outils sont maladroits, les ajustements difficiles à documenter, ou les réglages approuvés difficiles à recréer, l’usine perdra du temps entre les travaux, même lorsque la machine fonctionne bien une fois réglée.

C’est pourquoi les opérateurs et les équipes de maintenance doivent faire partie de la conversation d’achat. Ce sont eux qui supporteront la charge réelle des réglages. Une machine qui semble techniquement impressionnante mais rend le travail quotidien d’outillage frustrant peut devenir coûteuse par l’instabilité de la main-d’œuvre et de l’ordonnancement, plutôt que par des échecs de production spectaculaires.

Les Questions D’Essai Les Plus Utiles Sont Des Questions Opérationnelles

Lorsque les acheteurs visitent un fournisseur ou examinent un essai, les meilleures questions semblent généralement moins glamour que prévu :

• À quelle vitesse la machine revient-elle à un travail répété approuvé ?
• Que se passe-t-il lorsque la série est interrompue et redémarrée ?
• Dans quelle mesure les ajustements peuvent-ils rester localisés lorsque le comportement du fil change ?
• Quelles familles de ressorts sont les plus faciles ici, et lesquelles exposent la plus grande charge de réglage ?
• Quelle quantité de tri ou de contrôle manuel est encore attendue après le formage ?
• Quel est, selon le fournisseur, l’effort normal de premier article pour cette composition de commandes ?

Ces questions déplacent la conversation loin des plateaux d’échantillons polis et vers la véritable discipline opérationnelle que l’acheteur achète réellement.

Lisez Les Devis Pour La Récupération Et Le Support, Pas Seulement Le Rendement

L’étape de l’appel d’offres est celle où de nombreuses décisions concernant les machines à ressorts deviennent faussées. Une offre peut mettre l’accent sur le rendement et la sophistication des axes. Une autre peut inclure discrètement un support de mise en œuvre plus solide, une meilleure organisation des outillages, ou une aide plus crédible pour la récupération des travaux répétés. Ces différences comptent car l’usine n’achète pas seulement du matériel. Elle achète la voie vers un rendement fiable.

C’est pourquoi il est toujours utile de comparer les devis de machines ligne par ligne et d’examiner attentivement les promesses de support direct d’usine au lieu de supposer que le taux de rendement le plus rapide crée la meilleure économie à long terme. Dans le travail des ressorts, la qualité du support se manifeste souvent dans la rapidité avec laquelle l’usine peut se remettre d’une perturbation normale.

Choisissez La Machine Qui Revient Rapidement À De Bonnes Pièces

Le formage automatisé du fil est une activité de reproductibilité, pas une activité de démonstration. Une bobineuse CNC prouve sa valeur lorsqu’elle peut alimenter, former, couper, relâcher et revenir à une géométrie acceptable pour l’ensemble des familles de ressorts que l’usine produit. La stabilité en longue série compte. La logique de changement de série compte. Le contrôle de la réponse du matériau compte. La récupération après une perturbation ordinaire compte énormément.

La machine qui tient tout cela ensemble est généralement le meilleur investissement, même si une autre machine semble plus rapide pendant les cinq minutes les plus faciles de l’essai.
