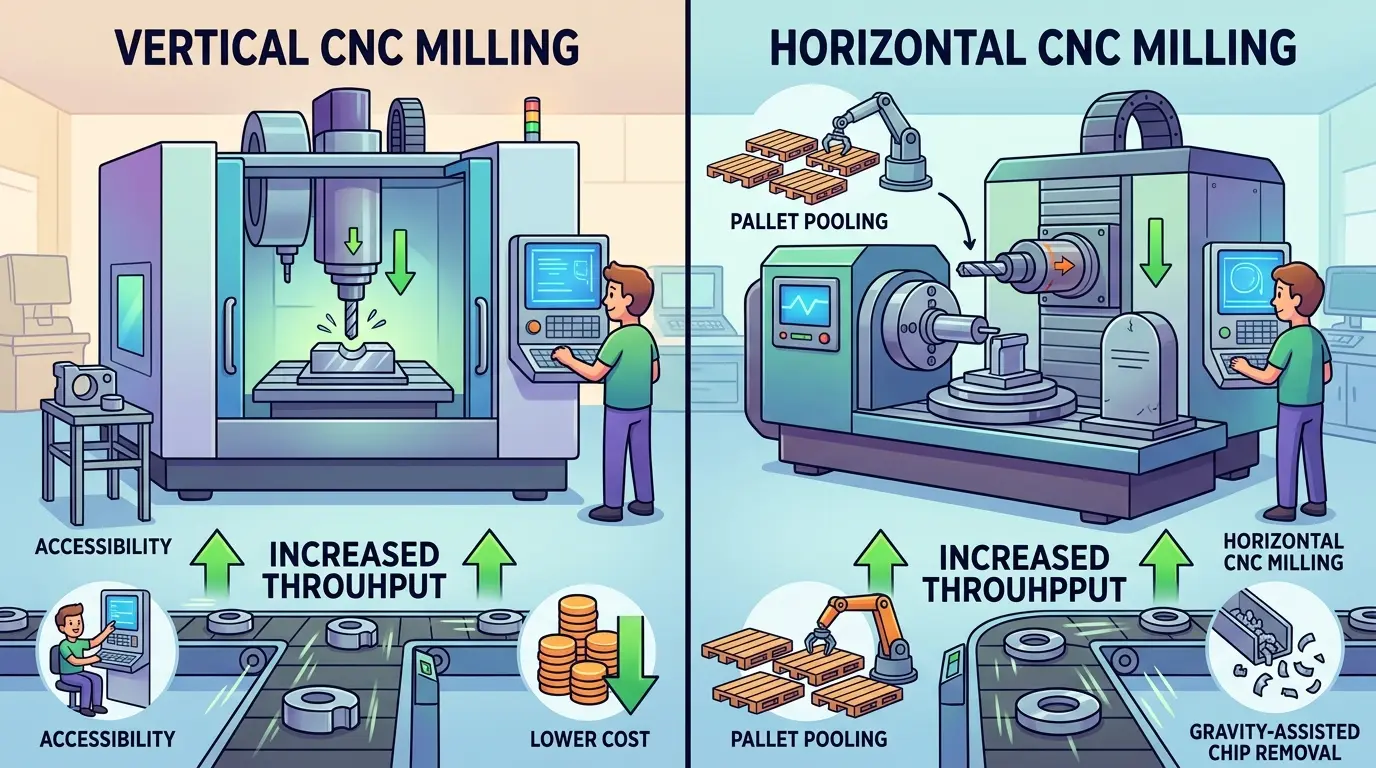

Fraisage CNC horizontal vs vertical : Quelle disposition améliore le débit ?

Dispositions de fraisage horizontales et verticales sont souvent comparées comme si l’une était la solution moderne et l’autre un compromis. Les ateliers productifs ne prennent pas leur décision de cette manière. Le débit ne provient pas uniquement de l’orientation de la broche. Il découle de la manière dont la disposition de la machine s’adapte à la famille de pièces, à la stratégie de bridage, au comportement des copeaux, au modèle de personnel, au schéma des files d’attente, et à la façon dont les pièces brutes et finies circulent dans l’usine.

Les centres d’usinage horizontaux excellent souvent là où le travail multi-face répétitif, le chargement sur palettes et l’évacuation des copeaux déterminent la rentabilité. Les centres d’usinage verticaux excellent souvent là où le mix de pièces change fréquemment, où les réglages sont moins répétitifs et où les programmeurs ou opérateurs ont besoin d’une relation plus directe avec la zone de travail. La meilleure disposition est celle qui supprime le goulot d’étranglement le plus important de votre flux de travail réel, et non celle qui remporte un cycle de démonstration spectaculaire.

Le débit commence avant que le premier copeau ne se forme

La plupart des arguments sur l’orientation du fraisage font fausse route car différentes personnes mesurent des choses différentes. L’ingénierie peut se concentrer sur le temps de cycle. Les opérations peuvent se concentrer sur les minutes de réglage par équipe. Les finances peuvent s’intéresser à la disponibilité et à la charge de travail. L’expédition ne s’en préoccupe que lorsque la commande quitte réellement le bâtiment.

Le véritable débit est une question de « dock à dock ». Il inclut le chargement, le bridage, la mise au point, la gestion des copeaux, les changements d’outils, l’inspection, les interruptions, la mise en file d’attente et les minutes perdues lorsque la machine est techniquement disponible mais pas vraiment prête pour la prochaine bonne pièce. Cette définition plus large est la raison pour laquelle l’orientation est importante. Une machine qui enlève le métal légèrement plus lentement peut encore livrer plus de pièces expédiées si elle réduit les frictions de réglage, diminue les arrêts liés aux copeaux ou permet à un seul opérateur de superviser plus de travail utile.

La disposition gagnante est donc celle qui réduit le temps total autour des bonnes pièces, et pas nécessairement celle qui affiche le meilleur benchmark étroit sur un seul échantillon de travail.

Les dispositions horizontales sont généralement rentables lorsque l’investissement dans les réglages peut être réutilisé

Les dispositions horizontales sont les plus performantes lorsque les pièces bénéficient d’un accès multi-face et lorsque les changements de série peuvent être répartis sur des lots répétitifs. Les tombstone, les palettes et les stratégies d’indexation permettent de présenter efficacement de nombreuses pièces prismatiques à la broche. Cela réduit la manutention entre les opérations et permet de continuer à usiner pendant que la prochaine palette est chargée à l’extérieur de l’enceinte.

C’est là que les machines horizontales créent souvent leur meilleur argument en matière de débit. La machine ne se contente pas d’usiner une pièce différemment. Elle change la façon dont le nombre de pièces peut être préparé, le nombre d’interventions manuelles supprimées et la quantité de temps de broche qui peut être protégée des interruptions de chargement.

L’avantage s’accroît lorsque le travail est suffisamment cohérent pour que la logique de bridage reste pertinente sur de longues périodes. Si les mêmes familles de pièces reviennent encore et encore, l’ingénierie de réglage est amortie à plusieurs reprises. Si l’usine poursuit constamment de nouvelles géométries avec une faible réutilisabilité, ce même investissement dans les réglages devient plus difficile à justifier.

Les dispositions verticales restent performantes lorsque le travail change plus vite que les bridages ne peuvent être standardisés

Les machines verticales restent dominantes dans de nombreux ateliers pour une raison simple : elles sont flexibles, accessibles et économiquement sensées pour une large gamme de travaux. Charger une pièce sur une table verticale est généralement plus simple. Les bridages sont plus faciles à comprendre. L’accès pour le réglage est plus direct. La récupération après des travaux inhabituels est souvent plus rapide.

Cela est important dans les travaux de prototypage, les réparations, les petites séries, les travaux d’outillage et la production à forte diversité où la machine effectue constamment quelque chose de différent. Une disposition verticale offre à l’équipe une zone de travail plus visible et plus familière. Les opérateurs peuvent voir davantage, ajuster plus facilement et résoudre les problèmes de réglage sans l’infrastructure plus lourde que supposent souvent les horizontales.

C’est pourquoi les verticales surpassent souvent les horizontales dans les ateliers réels confrontés à une demande instable. Non pas parce qu’elles sont plus avancées, mais parce qu’elles s’adaptent plus rapidement lorsque le mix de commandes refuse de se comporter comme un plan de palettes bien ordonné.

La famille de pièces compte plus que le prestige de la machine

Si votre travail est dominé par des pièces prismatiques cubiques nécessitant l’usinage répété de plusieurs faces, les horizontales ont généralement un avantage naturel. Si votre travail est dominé par des pièces uniques, des bridages créatifs, des montages hauts ou des travaux nécessitant une intervention humaine fréquente, les verticales restent souvent compétitives, voire l’emportent carrément.

L’erreur est d’acheter d’abord l’orientation en espérant que la logique de bridage s’adaptera plus tard. La séquence de décision réelle devrait être inverse. Commencez par la famille de pièces. Demandez combien de faces nécessitent un accès. Demandez à quelle fréquence le travail se répète. Demandez quel est le coût du temps de réglage par rapport au temps d’usinage. Demandez si l’équipe peut supporter correctement le travail sur palettes ou si elle lutte encore contre la discipline de base des références et l’organisation des outils.

Le débit s’améliore lorsque la conception du bridage et l’orientation de la machine se renforcent mutuellement. Il souffre lorsque la machine est choisie pour le prestige alors que le mix de pièces continue de demander autre chose.

L’évacuation des copeaux n’est pas une tâche de nettoyage. C’est de la capacité.

Les partisans de l’horizontalité soulignent souvent l’évacuation des copeaux, et ils ont raison de le faire. Dans les travaux d’ébauche lourds, les copeaux qui tombent naturellement aident à protéger les outils, réduisent la recoupe et stabilisent les cycles longs. Cela peut se traduire directement par plus de temps d’utilisation, surtout lorsque l’usine tente de prolonger le fonctionnement non surveillé ou faiblement supervisé.

Les machines verticales ne perdent pas automatiquement ce combat, mais elles exigent davantage de la stratégie de lubrification, du comportement de rétraction et de la discipline de maintenance. Les poches profondes, l’évacuation interrompue ou l’accumulation mal gérée des copeaux peuvent silencieusement effacer les gains de temps de cycle en introduisant des arrêts, une finition de mauvaise qualité et une usure inattendue des outils.

C’est pourquoi l’analyse du débit doit inclure le comportement du lubrifiant et l’effort de maintenance, et pas seulement l’accès à la broche et les courses d’axes. La disposition de la machine interagit avec l’ensemble du processus. Si la gestion des copeaux est faible, l’orientation théoriquement plus rapide peut perdre lourdement en utilisation quotidienne.

La durée de vie des outils et la confiance en l’usinage non surveillé suivent l’orientation différemment

Un atelier ne profite guère d’un usinage nominalement plus rapide si les opérateurs ne font pas confiance à la machine pour maintenir la stabilité pendant tout le cycle. La confiance compte. Si l’équipe s’attend à des accumulations de copeaux, une usure surprise ou une mauvaise évacuation sur les caractéristiques profondes, elle interrompra le processus plus souvent. Cela modifie le débit, même si le temps de cycle programmé semble bon.

Les horizontales renforcent souvent plus facilement la confiance en l’usinage non surveillé dans les travaux prismatiques répétitifs, car la disposition favorise une évacuation stable et un séquencement multi-face sans repositionnement manuel répété. Les verticales renforcent la confiance différemment, par la visibilité et une récupération plus facile. Les opérateurs peuvent observer l’usinage plus directement, diagnostiquer plus rapidement les réglages inhabituels et récupérer des problèmes en cours de travail sans structure de palettes plus élaborée.

Aucun modèle de confiance n’est universellement supérieur. La question est de savoir lequel correspond au travail et à l’organisation. Une cellule de production répétitive mature peut gagner davantage avec la stabilité d’une horizontale. Un atelier à mélange varié peut gagner davantage avec la capacité de récupération d’une verticale.

La maturité du personnel peut faire paraître la même machine brillante ou gaspilleuse

Une machine peut correspondre à la famille de pièces et pourtant sous-performer si l’équipe ne peut pas la supporter correctement. Les plates-formes horizontales exigent généralement une planification plus solide, une standardisation des bridages, une discipline des palettes et des habitudes CAM stables. Elles récompensent cette maturité. Sans elle, elles peuvent devenir des plates-formes coûteuses qui attendent le prochain travail organisé.

Les plates-formes verticales s’adaptent souvent mieux aux réalités plus larges du personnel. De nombreux opérateurs et programmeurs savent déjà penser en termes de réglages verticaux. La récupération après des outils cassés, des travaux urgents ponctuels et des surprises sur les plans est généralement plus facile à organiser. Cela ne rend pas les verticales intrinsèquement meilleures. Cela les rend plus indulgentes dans les organisations où la maturité des processus varie selon l’équipe ou la ligne de produits.

C’est une discipline d’achat importante. N’achetez pas la disposition que votre semaine la plus structurée pourrait supporter. Achetez la disposition que votre usine réelle peut supporter sur un mois normal.

Le temps de récupération est l’une des meilleures mesures du débit

Lorsqu’un problème survient, combien de temps faut-il à l’équipe pour en trouver la cause, reprendre les références de la pièce, remplacer l’outil, vérifier la donnée de base et reprendre l’usinage ? Cette fenêtre de récupération est l’une des mesures de débit les plus honnêtes de l’atelier.

Les dispositions verticales obtiennent souvent de bons résultats car l’accès pour le réglage est direct et la zone de travail est familière. Les dispositions horizontales peuvent obtenir de bons résultats lorsque le processus sous-jacent est suffisamment standardisé pour que la récupération suive une routine connue plutôt qu’une improvisation nouvelle. Dans les deux cas, la mesure est pratique : combien de minutes disparaissent entre l’interruption et la prochaine bonne pièce.

Les ateliers qui ne comparent que l’utilisation théorique de la broche passent à côté de cela. Le débit réside dans les minutes de récupération autant que dans les minutes d’usinage.

Le coût en capital doit suivre la stabilité du mix, et non le volume ambitieux

Les machines horizontales nécessitent généralement plus de capital et une planification d’atelier plus réfléchie. Cet investissement est judicieux lorsque la machine passera l’essentiel de sa vie à effectuer des travaux qui exploitent les palettes, les réglages répétitifs et l’efficacité multi-face. Il l’est moins lorsque l’atelier traite principalement des mixes volatils qui forcent la machine à un service universel coûteux.

Les machines verticales offrent généralement un point d’entrée plus accessible. Elles s’adaptent à une gamme plus large de travaux avec un engagement structurel moindre. Pour de nombreux ateliers, cela en fait le meilleur choix de débit simplement parce que le capital peut être réparti sur une capacité plus flexible plutôt que concentré dans une seule voie très efficace mais plus étroite.

L’espace au sol mérite la même logique. Ce n’est pas seulement une question d’empreinte au sol. Il s’agit de la circulation dans les allées, de l’accès au pont roulant, du stockage des palettes, des chariots, des transferts d’inspection, du stockage des bridages, et de savoir si le chemin des matériaux autour de la machine reste fluide ou devient silencieusement un point d’étranglement.

Utilisez une matrice de goulots d’étranglement plutôt qu’un récit de marque

Le tableau ci-dessous maintient la comparaison ancrée dans les conditions de l’usine plutôt que dans les slogans.

Signal du flux de travail	Disposition souvent privilégiée	Pourquoi elle aide généralement
Pièces prismatiques multi-face répétitives	Horizontale	Meilleure réutilisation des palettes et tombstone
Ébauche lourde avec grand volume de copeaux	Horizontale	Évacuation naturelle plus efficace des copeaux
Travaux de prototypage ou de réparation à forte diversité	Verticale	Changements de réglage plus rapides et accès plus facile
Bridages hauts ou pièces à accès par le dessus	Verticale	Géométrie de chargement vertical plus utilisable
Bibliothèques de bridages matures et ordonnancement stable	Horizontale	L’ingénierie de réglage est amortie à plusieurs reprises
Personnel nombreux avec une maturité de processus inégale	Verticale	Adoption plus facile et récupération plus rapide
Capital limité et mix de commandes incertain	Verticale	Utilisation plus flexible de l’investissement
Travail répétitif en longue série avec ambitions non surveillées	Horizontale	Séquencement et stockage plus stables

Aucun tableau ne remplace une véritable analyse de l’usine, mais ce type de matrice est bien plus utile que de demander quelle orientation est « plus avancée ».

La mauvaise décision d’orientation commence généralement par un goulot d’étranglement mal diagnostiqué

Certains retards sont imputés à l’orientation de la machine parce que c’est plus facile que d’admettre le véritable problème. Un mauvais pré-réglage, un flux d’inspection faible, une gestion incohérente des outils, une mauvaise libération des travaux et l’absence de normes de bridage peuvent nuire également aux horizontales et aux verticales. Si ces bases sont instables, changer d’orientation peut simplement déplacer la douleur.

C’est là que les acheteurs gaspillent souvent de l’argent. Certains s’attendent à ce qu’une machine horizontale résolve un problème organisationnel qui relève en réalité du contrôle des processus. D’autres maintiennent les verticales surchargées parce qu’ils craignent l’engagement d’une cellule horizontale, même lorsque la famille de pièces le justifie clairement. Les deux erreurs proviennent du fait de traiter la machine comme une stratégie plutôt que comme une infrastructure à l’intérieur d’une stratégie plus large.

Si l’usine ne peut pas clairement nommer où les minutes sont perdues aujourd’hui, le débat sur l’orientation a probablement lieu trop tôt.

Les meilleurs acheteurs pensent à la fois au niveau de la cellule et au niveau de la ligne

Le contenu de Pandaxis est utile ici car il présente systématiquement le débit comme un problème au niveau de la ligne plutôt que comme une mesure de vanité d’une seule machine. Dans le travail du bois, une scie, une défonceuse, une plaqueuse de chants ou une perceuse n’améliore la production que si le flux amont et aval peut respirer en séquence. La même logique s’applique à l’usinage. Une disposition de fraisage plus rapide n’aide pas beaucoup si le porte-pièce, l’inspection, le chargement ou l’ordonnancement ne peuvent pas supporter la cellule.

C’est pourquoi la planification de la ligne est plus importante que l’esprit de clocher autour des machines. L’article de Pandaxis sur la construction d’une ligne de production connectée plus intelligente capture le bon état d’esprit. Et pour les lecteurs qui souhaitent un exemple au niveau de la catégorie de la façon dont l’efficacité des lots et le traitement flexible se compensent dans un autre environnement de production, la réflexion derrière les machines à emboîtement CNC est pertinente pour la même raison : le débit provient de contraintes synchronisées, et non de prouesses de machines isolées.

Un meilleur test que « Laquelle est la plus rapide ? »

Si vous voulez un test d’achat utilisable, posez plutôt ces questions.

1. Quelle disposition supprime davantage de manutention entre les opérations pour nos principales familles de pièces ?
2. Quelle disposition correspond à la discipline de bridage que notre équipe peut réellement maintenir ?
3. Quelle disposition protège davantage d’heures de broche des pertes de chargement et de récupération ?
4. Quelle disposition a encore du sens lorsque le mix de commandes devient plus chaotique que les prévisions de ventes ?

Ces questions sont plus précieuses que les comparaisons de marques ou les conseils génériques car elles forcent la décision à revenir au comportement de l’usine.

La bonne disposition est celle qui réduit votre minute la plus lente

Le fraisage horizontal améliore le débit lorsque le travail est suffisamment répétitif pour justifier les palettes, le bridage multi-face et la discipline de planification plus forte que la plateforme récompense. Le fraisage vertical améliore le débit lorsque le travail est varié, que l’accès pour le réglage est important et que l’organisation a besoin d’un chemin plus indulgent d’un travail à l’autre.

Ne demandez pas quelle orientation est plus rapide en théorie. Demandez quelle orientation supprime davantage de gaspillage non productif de votre mix de commandes réel. Si la réponse n’est toujours pas claire, la famille de pièces ou les données sur le flux de travail ne sont probablement pas encore assez matures pour un achat en toute confiance. Le débit suit l’adéquation, pas la mode.
