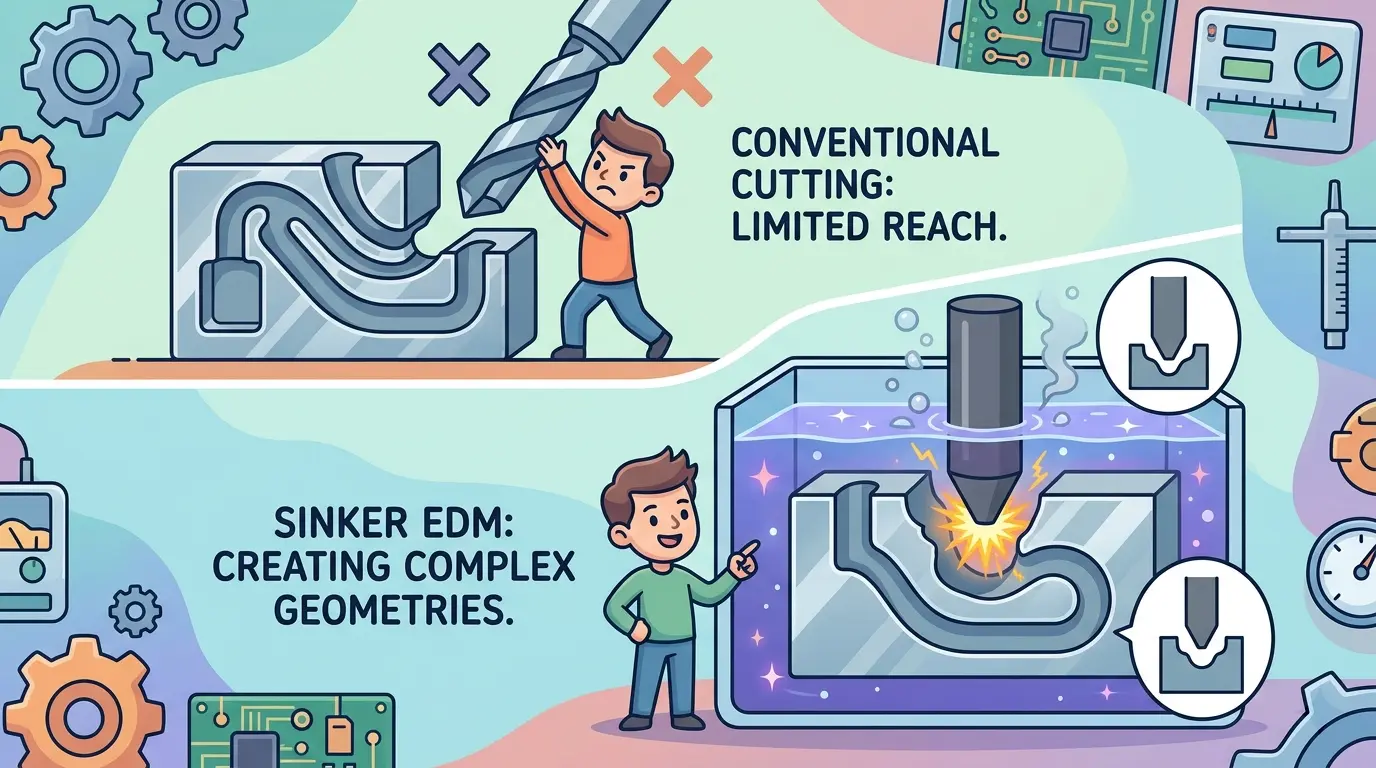

Explication de l’électroérosion par enfonçage : Lorsque la coupe conventionnelle ne permet pas d’atteindre la géométrie

L’électroérosion par enfonçage existe parce que certaines caractéristiques des pièces résistent à la logique de coupe normale. Les angles internes profonds, les nervures fines, les cavités borgnes, les fentes étroites dans un matériau conducteur dur et les formes enfouies à l’intérieur d’une pièce peuvent faire du fraisage un compromis ou le rendre totalement impossible. L’électroérosion par enfonçage résout ce problème en éliminant le matériau à l’aide de décharges électriques contrôlées plutôt qu’avec une arête de coupe rotative.

Cette description semble presque magique dans le langage commercial, mais le processus est pratique, pas mystique. L’électroérosion par enfonçage est lente par rapport à l’usinage agressif d’ébauche, elle dépend de la conception de l’électrode et introduit sa propre structure de coûts autour du temps d’usinage, de l’usure de l’électrode, de la gestion du diélectrique et de la planification de la finition. Les acheteurs qui comprennent ces compromis peuvent utiliser le processus très efficacement. Les acheteurs qui considèrent l’électroérosion comme un substitut universel au fraisage estiment généralement mal le temps et le coût.

Cet article explique ce que fait réellement l’électroérosion par enfonçage, où elle devient le bon choix et ce que les équipes de production doivent évaluer avant de décider que la coupe conventionnelle a atteint sa limite.

Le processus prend tout son sens lorsque la géométrie l’emporte sur l’accès de l’outil

La façon la plus utile de considérer l’électroérosion par enfonçage n’est pas comme un « processus de haute technologie », mais comme une réponse à un problème de géométrie. La coupe conventionnelle est la plus performante lorsque les outils peuvent atteindre la caractéristique efficacement, rester suffisamment rigides pour la couper, évacuer les copeaux, contrôler la chaleur et maintenir la finition requise avec une usure prévisible. Dès qu’une ou plusieurs de ces conditions s’effondrent, l’itinéraire du processus commence à changer.

C’est là que l’électroérosion par enfonçage trouve sa place. Elle ne gagne pas parce qu’elle est plus rapide que le fraisage. Elle gagne parce qu’elle peut reproduire une géométrie interne difficile sans dépendre du même accès à la broche, de la même rigidité de l’outil et de la même logique d’évacuation des copeaux qu’exige la coupe mécanique.

Alors, la bonne question pour déclencher la réflexion est simple : la géométrie est-elle gênante parce que la pièce est difficile, ou gênante parce que la coupe conventionnelle est le mauvais processus final pour celle-ci ?

Ce que fait réellement l’électroérosion par enfonçage

En électroérosion par enfonçage, une électrode profilée s’approche d’une pièce conductrice à l’intérieur d’un fluide diélectrique. Des étincelles contrôlées érodent le matériau, reproduisant la géométrie de l’électrode dans la pièce. Parce que le processus est électrique plutôt que mécanique, il ne tient pas compte de la force de coupe de la même manière que le fraisage. C’est pourquoi il devient précieux pour les matériaux durs, les formes internes délicates et les caractéristiques qui détruiraient les petits outils de coupe ou exigeraient un accès d’outil déraisonnable.

Le processus tient cependant beaucoup compte du matériau conducteur, de la stratégie d’usinage, de la qualité de la filtration et de la conception de l’électrode. L’électroérosion par enfonçage n’est pas un remplacement d’usinage à usage général. C’est un processus de spécialiste qui devient puissant lorsque la géométrie et la dureté du matériau franchissent un seuil pratique.

C’est aussi pourquoi l’électroérosion par enfonçage doit être comprise comme une étape d’un itinéraire, et non comme l’itinéraire entier. La plupart des travaux réussis reposent encore sur l’usinage conventionnel là où l’usinage conventionnel est efficace.

Là où la coupe conventionnelle commence généralement à échouer

La coupe conventionnelle rencontre des difficultés lorsque l’accès à l’outil est mauvais, que les angles internes doivent être plus vifs que ne le permet la géométrie de l’outil de coupe, ou que la dureté du matériau pousse trop loin l’usure de l’outil. Les cavités profondes sont particulièrement difficiles car les copeaux et la chaleur deviennent plus difficiles à gérer à mesure que l’outil de coupe pénètre plus profondément dans la fonction. De petits outils peuvent parfois atteindre la géométrie, mais ils peuvent le faire à des taux d’enlèvement si faibles et avec un risque de rupture si élevé que le travail devient économiquement peu attrayant.

L’électroérosion par enfonçage est couramment choisie dans ces situations car elle sépare la géométrie finale de l’accès à la broche. L’électrode peut être profilée en fonction des besoins de la cavité, et le processus électrique peut atteindre là où un outil rotatif broutait, se déformait ou tout simplement échouait.

Cela ne signifie pas que le fraisage a « échoué » dans un sens simpliste. Cela signifie que l’itinéraire a changé au point où un autre processus est devenu plus rationnel.

L’électroérosion par enfonçage est généralement choisie après l’ébauche, pas à la place de l’ébauche

L’un des malentendus les plus courants est que l’électroérosion remplace l’usinage normal sur l’ensemble de la pièce. Dans une production bien planifiée, ce n’est rarement le cas. Le fraisage ou un autre processus de coupe enlève généralement la majeure partie de la matière première en premier. L’électroérosion par enfonçage termine ensuite les caractéristiques qui la justifient vraiment : cavités profondes, formes internes vives, coins inaccessibles et caractéristiques délicates dans un matériau durci ou difficile.

Cela compte commercialement car le fournisseur qui utilise l’électroérosion uniquement là où elle rapporte son prix devisera et livrera généralement de manière plus intelligente que le fournisseur qui traite l’électroérosion comme la réponse à chaque détail difficile. Les meilleurs flux de travail d’électroérosion par enfonçage sont des flux de travail par étapes. Le matériau est enlevé à faible coût là où il peut être enlevé à faible coût, et l’électroérosion est réservée à la géométrie qui l’exige vraiment.

Les travaux de moulage, de filière et d’outillage de précision justifient souvent l’électroérosion par enfonçage

L’un des foyers les plus courants pour l’électroérosion par enfonçage est le travail des moules et des filières. Les cavités, les coins fins, les détails de texturation et les matériaux durcis rendent souvent le processus économiquement rationnel. Il en va de même pour l’outillage spécialisé, les poches complexes dans les alliages durs et les travaux de réparation où seule une zone localisée doit être recréée avec précision.

Le processus aide également lorsque le maintien de l’intégrité géométrique importe plus que la vitesse brute. Si l’alternative consiste à utiliser plusieurs outils fragiles, une finition manuelle lourde ou une dérive de tolérance due à la pression de l’outil, l’électroérosion peut fournir un itinéraire plus propre, même lorsque le coût horaire semble élevé.

Ce que les acheteurs doivent remarquer ici, c’est le type de valeur créée. L’électroérosion par enfonçage crée généralement de la valeur en rendant une géométrie difficile reproductible, pas en rendant une géométrie facile plus rapide.

La stratégie d’électrode fait partie du travail, pas un accessoire

Un acheteur qui évalue l’électroérosion par enfonçage doit penser aux électrodes tôt. La conception de l’électrode, le matériau, la quantité et le comportement à l’usure influencent la précision, le délai de livraison et le coût total. Dans certains travaux, le chemin de l’électrode est simple et facilement justifié. Dans d’autres, la planification des électrodes devient un projet en soi.

C’est l’une des raisons pour lesquelles l’électroérosion ne doit pas être devisée à la légère. Un atelier qui ignore le temps de création de l’électrode ou sous-estime l’usure peut remporter la commande et perdre la marge. Le processus est puissant précisément parce qu’il transfère la complexité géométrique dans une séquence contrôlée électrode-et-érosion. Cette séquence doit être planifiée délibérément.

Les électrodes changent également la conversation sur les révisions. Si une géométrie change tardivement, la stratégie d’usinage peut devoir changer avec elle. C’est pourquoi une bonne communication sur l’électroérosion commence bien avant le cycle machine.

L’état de surface, la couche de recouvrement et le travail secondaire sont importants

L’électroérosion par enfonçage peut produire une excellente fidélité des caractéristiques, mais les acheteurs ne doivent pas considérer la finition comme identique à une surface fraisée ou rectifiée. La nature thermique du processus crée une couche de recouvrement et peut nécessiter des passes de finition ou un polissage aval en fonction de l’application. C’est normal. Cela signifie simplement que l’acheteur doit aligner la stratégie d’électroérosion sur l’exigence de surface fonctionnelle finale.

Les ateliers qui comprennent cela peuvent combiner très efficacement l’usinage d’ébauche, le traitement thermique, l’électroérosion et la finition. Les ateliers qui s’attendent à ce que l’électroérosion seule produise une perfection esthétique finale sur chaque caractéristique créent généralement un travail manuel évitable plus tard.

La leçon est simple : l’électroérosion donne accès à la géométrie, pas une liberté automatique de la logique de finition.

Électroérosion par enfonçage contre fraisage contre électroérosion à fil

Les acheteurs comparent parfois uniquement le fraisage et l’électroérosion par enfonçage, mais l’électroérosion à fil appartient souvent à la même conversation. Les trois processus résolvent différents problèmes d’accès.

Procédé	Ce qu’il fait le mieux	Là où il devient faible
Fraisage conventionnel	Enlèvement de matière en vrac, géométrie accessible, polyvalence générale	Cavités borgnes profondes, angles internes vifs, petites caractéristiques délicates dans un matériau dur
Électroérosion par enfonçage	Cavités borgnes, formes internes fines, matériaux conducteurs durs, géométrie inaccessible	Enlèvement plus lent, planification des électrodes, gestion de la finition et du recouvrement
Électroérosion à fil	Profils découpés, contours externes ou internes fins avec un chemin de coupe	Caractéristiques borgnes, cavités nécessitant un volume profilé plutôt qu’un chemin de fil

Cette comparaison est utile car elle empêche l’acheteur d’envoyer chaque caractéristique de pièce difficile dans le même ensemble de processus. La bonne question n’est pas « Quel processus avancé devrais-je utiliser ? » C’est « Quel genre de problème d’accès cette caractéristique crée-t-elle ? »

Le meilleur moment pour choisir l’électroérosion est lors de la planification du processus, pas après le début des problèmes

Certaines entreprises considèrent l’électroérosion comme un outil d’urgence. La pièce est devenue difficile, l’outil de coupe continue de se casser, la finition est incohérente, et maintenant l’électroérosion est introduite pour sauver la géométrie. Cela peut fonctionner, mais ce n’est rarement le chemin le moins coûteux.

La meilleure utilisation de l’électroérosion par enfonçage commence lors de la planification du processus. Si la famille de pièces inclut de manière répétée une géométrie que le fraisage conventionnel n’atteint qu’avec difficulté, l’électroérosion doit être planifiée tôt. Cela permet au fournisseur d’ébaucher de manière appropriée, de concevoir les électrodes intelligemment, de programmer correctement le temps d’usinage et d’aligner le travail de finition sur les besoins réels de la pièce.

Les décisions tardives en matière d’électroérosion coûtent souvent plus cher, non pas parce que l’électroérosion est coûteuse par nature, mais parce que l’itinéraire du travail a été planifié comme si l’électroérosion ne serait jamais nécessaire.

Erreurs courantes des acheteurs

Une erreur courante consiste à envoyer une pièce à l’électroérosion parce qu’elle est dure, sans vérifier si la géométrie nécessite réellement l’électroérosion. Les matériaux durs seuls ne justifient pas automatiquement le processus. Une autre erreur consiste à supposer que l’électroérosion est une réponse en une étape après que le fraisage s’est avéré difficile. Dans de nombreux flux de travail réussis, le fraisage effectue l’enlèvement de matière en vrac et l’électroérosion ne termine que les caractéristiques qui en ont vraiment besoin.

Une troisième erreur consiste à ignorer la filtration et l’accessibilité dans le plan d’électroérosion lui-même. Ce n’est pas parce qu’une géométrie peut être usinée qu’elle peut être usinée efficacement ou avec des résultats de surface prévisibles. Le processus nécessite toujours une ingénierie de configuration réfléchie.

Une autre erreur fréquente consiste à deviser la pièce comme si le temps d’usinage était la seule variable de l’électroérosion. Ce n’est pas le cas. Le nombre d’électrodes, l’usure des électrodes, la stabilité de la configuration, les passes de finition et les attentes d’inspection comptent tous.

Ce que les acheteurs doivent envoyer à un fournisseur avant de demander un devis d’électroérosion

Les demandes de devis d’électroérosion les plus utiles donnent au fournisseur plus qu’un dessin et une date limite. Elles définissent quelles surfaces ou caractéristiques nécessitent réellement la fidélité de l’électroérosion, quelles zones peuvent être usinées en premier, dans quel état de matière se trouve la pièce avant l’usinage et quelle attente de finition en aval existe.

Cela aide car toutes les caractéristiques apparemment serrées n’ont pas besoin du même traitement. Certaines caractéristiques n’ont besoin que d’accessibilité. Certaines ont besoin d’une définition interne nette. Certaines ont besoin de qualité esthétique. Certaines ont besoin d’un contrôle dimensionnel après le traitement thermique. Un fournisseur peut planifier l’électroérosion plus intelligemment lorsque ces distinctions sont énoncées explicitement.

Si l’acheteur reste vague, le fournisseur est obligé de deviner où le processus importe vraiment. Cela crée généralement des devis prudents ou des hypothèses fragiles.

Où l’électroérosion par enfonçage s’inscrit dans la sélection du fournisseur

Les acheteurs devraient demander à un fournisseur comment il décide entre le fraisage, l’électroérosion à fil, l’électroérosion par enfonçage, la rectification et la finition manuelle pour la même famille de pièces. La réponse révèle si le fournisseur considère l’électroérosion comme un outil spécialisé approprié ou comme une solution de repli universelle. Les fournisseurs les plus crédibles décrivent généralement l’électroérosion comme faisant partie d’un plan de processus par étapes plutôt que comme une solution autonome à chaque caractéristique difficile.

Cela compte particulièrement lorsque les délais sont serrés. L’électroérosion peut sauver des fonctionnalités que le fraisage ne peut pas atteindre, mais ce n’est pas un raccourci pour la discipline de planification. Un bon fournisseur expliquera où l’électroérosion se situe dans l’itinéraire et pourquoi elle s’y trouve.

Le coût évolue différemment en électroérosion qu’en usinage conventionnel

Les acheteurs comprennent souvent mieux la réflexion sur les heures-machine que la réflexion sur les heures-processus. Avec l’électroérosion par enfonçage, les coûts significatifs peuvent se situer à des endroits différents de ceux attendus. La production des électrodes, la stratégie de finition, les usinages répétés, la difficulté de filtration, l’inspection autour de la géométrie fine et le séquencement avec le traitement thermique peuvent tous compter autant que l’usinage lui-même.

Cela ne rend pas l’électroérosion non économique. Cela signifie que la logique de coût est différente. Une géométrie qui semble petite peut être coûteuse si elle nécessite plusieurs électrodes et une planification d’usinage serrée. Une caractéristique plus grande peut être relativement gérable si le plan d’électrode est simple et l’exigence de finition est modérée. La bonne question de coût n’est pas seulement « Combien de temps la machine fonctionne-t-elle ? » C’est « Quel itinéraire est nécessaire pour obtenir cette géométrie en toute sécurité et de manière répétitive ? »

La sélection du processus appartient toujours à l’état d’esprit de fabrication global

L’électroérosion par enfonçage rappelle que le bon processus est défini par le problème de production, pas par l’attrait de la machine. La même réflexion s’applique à l’ensemble de la gamme de machines Pandaxis : différentes classes d’équipement existent parce qu’elles résolvent des problèmes de flux de travail matériellement différents. L’électroérosion doit être choisie dans le même esprit. Elle appartient là où la géométrie et le matériau l’exigent, pas là où elle semble simplement avancée.

C’est la leçon industrielle la plus utile du sujet. Les itinéraires de fabrication s’améliorent lorsqu’on demande à chaque processus de faire le travail qu’il est structurellement bon à faire.

Le bon moment pour l’électroérosion par enfonçage est lorsque la géométrie devient plus importante que la force de coupe

L’électroérosion par enfonçage devient le bon processus lorsque la coupe conventionnelle ne peut plus atteindre la géométrie de manière économique ou sûre. Elle est particulièrement précieuse pour les matériaux conducteurs durs, les cavités borgnes, les détails internes vifs et les applications d’outillage où l’accès à l’outil est la véritable contrainte.

Le compromis est que l’électroérosion introduit sa propre structure de coûts à travers la planification des électrodes, le temps d’usinage, le contrôle du diélectrique et la stratégie de finition. Les acheteurs obtiennent les meilleurs résultats lorsqu’ils traitent l’électroérosion par enfonçage comme un processus de spécialiste utilisé au bon stade du flux de travail, et non comme un remplacement magique de la discipline d’usinage.

Si la pièce peut encore être fraisée efficacement, elle devrait généralement l’être. Si la géométrie défait maintenant l’accès à l’outil, la logique de finition ou la stabilité dimensionnelle, l’électroérosion par enfonçage cesse d’être exotique et commence à être pratique.
