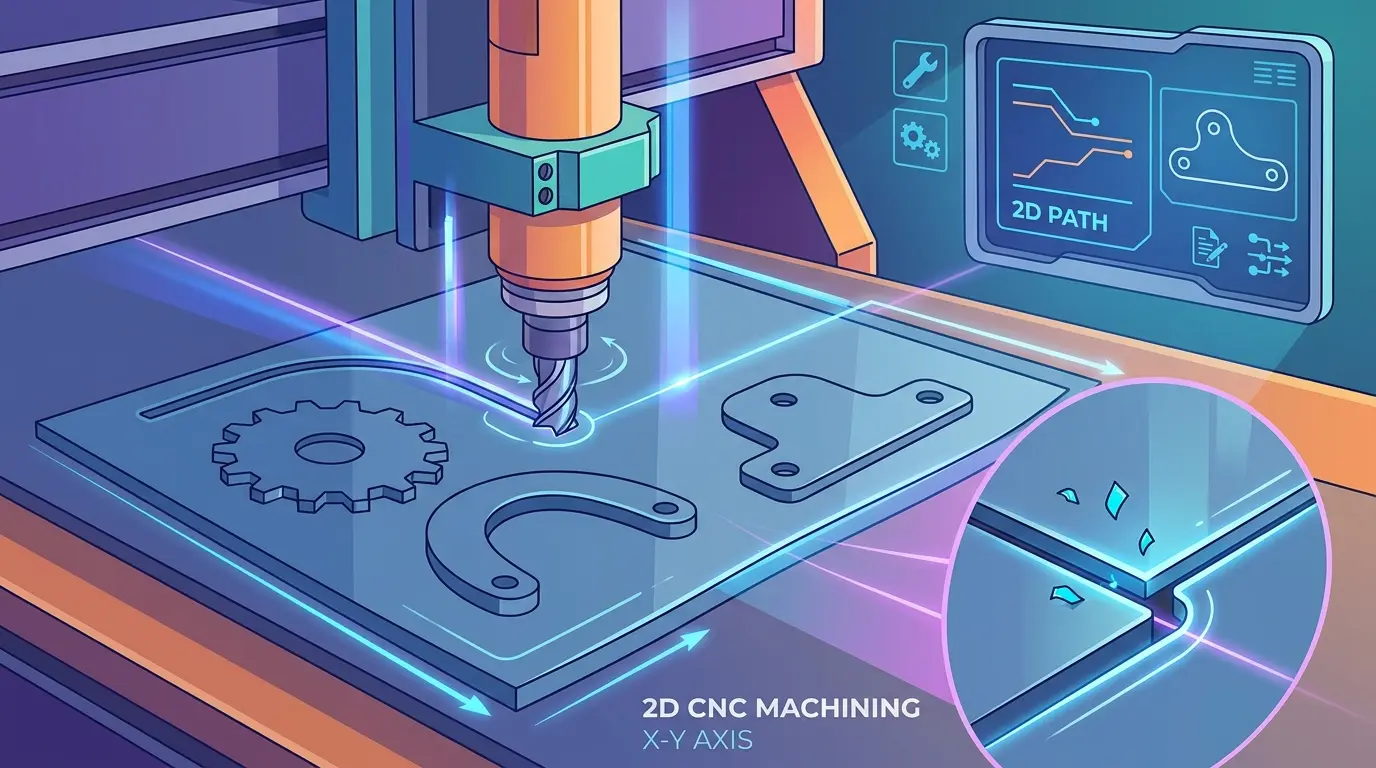

Qu’est-ce que l’usinage CNC 2D ?

Les personnes utilisent souvent ce terme de deux façons différentes. Un groupe l’emploie de manière vague pour signifier « un usinage peu complexe ». L’autre l’emploie de manière plus précise pour décrire la logique des trajectoires de profilage, de poche, de perçage et de contour planaire qui reste dans un modèle géométrique plat avec un contrôle de profondeur simple. La première utilisation crée de la confusion. La seconde aide les ateliers à choisir la bonne stratégie de FAO, la classe de machine et le plan d’inspection.

Cette distinction est importante car un nombre surprenant de pièces sont sur-programmées. Une pièce qui ne nécessite que des contours précis, des emplacements de trous et une profondeur contrôlée peut finir par être traitée comme si elle nécessitait un surfaçage 3D avancé, des trajectoires multi-axes ou une complexité de montage supplémentaire. Cela n’améliore pas la pièce. Cela rend généralement le devis plus lent, la mise au point plus longue et la production plus fragile que la géométrie ne l’exige réellement.

La manière utile de comprendre l’usinage CNC 2D n’est donc pas comme une forme d’usinage inférieure, mais comme une décision basée sur l’adéquation géométrique. Si la pièce est fondamentalement plane ou guidée par des profils, la logique 2D peut être le chemin le plus rapide et le plus fiable vers le résultat final.

La 2D Concerne la Géométrie, Pas la Sophistication de la Machine

La première chose à clarifier est que 2D ne signifie pas primitif. Cela ne signifie pas manuel. Cela ne signifie pas que la machine n’est pas sophistiquée. Cela signifie que la géométrie critique de la pièce peut être décrite par des profils, des poches, des trous, des îlots et des valeurs de profondeur sans nécessiter un calcul continu de surface sculptée.

C’est pourquoi les flux de travail industriels hautement productifs dépendent encore chaque jour des stratégies 2D. De grands volumes de pièces commercialement importantes sont plates ou principalement plates : panneaux, plaques, supports, couvercles, joints, montages, gabarits, ébauches d’enseignes, pièces d’ébénisterie, motifs de défonçage, et de nombreux profils de pierre ou de composite. Leur défi de fabrication n’est pas la forme libre. Il s’agit du positionnement précis, de la profondeur stable, de la bonne qualité de bord, de la faible charge de montage et de la production répétable.

Lorsque les acheteurs et les programmeurs comprennent cela, ils cessent de considérer la 2D comme une solution de repli et commencent à la traiter comme une simplification délibérée qui protège le débit.

Séparez la Vraie 2D, la 2,5D et la 3D Avant de Choisir un Itinéraire de Processus

Une grande partie de la confusion disparaît si l’équipe classe les dessins en trois grandes catégories avant d’établir un devis ou de programmer.

Type de Géométrie	Ce Que Cela Signifie Généralement en Pratique	Charge de Processus Typique
2D	Profils, trous, contours, poches simples dans un plan plat	Programmation rapide, inspection simple, travail répétitif efficace
2,5D	Géométrie plane avec plusieurs profondeurs contrôlées et gradins	Toujours gérable avec une FAO plus simple, mais le montage et le séquencement des outils sont plus importants
3D	Surfaces continues, formes sculptées, raccords, contours organiques	Travail FAO plus lourd, plus de logique de finition, charge de mise au point et de risque de surface plus importante

Ce tableau est important car de nombreuses pièces dites en 3D sont en réalité en 2,5D. Elles peuvent avoir plusieurs profondeurs, poches ou niveaux en gradins, mais elles ne nécessitent toujours pas un véritable usinage de surface. Si l’atelier confond ces pièces avec un travail 3D, le temps de programmation et la planification des cycles deviennent souvent plus compliqués que nécessaire.

L’erreur inverse se produit également. Une pièce semble plate à l’écran, mais des surfaces inclinées cachées, des exigences d’entrée en angle ou des attentes de qualité de surface signifient que la logique 2D simple n’est plus suffisante. La seule réponse fiable est de classer honnêtement la géométrie avant de décider du degré de sophistication réellement nécessaire de la stratégie d’usinage.

Où l’Usinage CNC 2D Excelle sur le Terrain

L’usinage 2D l’emporte généralement lorsqu’il s’agit de séries de pièces dominées par des contours, des poches, des motifs de perçage, des fentes, des découpes de panneaux et des travaux plats répétés. Dans ces cas, l’atelier obtient plusieurs avantages à la fois : programmation plus simple, moins de décisions de trajectoire risquées, mise au point plus rapide, inspection plus facile et plus de normalisation entre les opérateurs.

C’est pourquoi la logique 2D reste puissante dans le traitement des tôles, la production de montages, les supports, les substrats d’enseignes, les composants de panneaux de meubles, les pièces de portes et tiroirs, le travail des joints et gabarits, et des environnements de fabrication similaires. L’objectif n’est pas de faire étalage de la sophistication des trajectoires d’outil. L’objectif est d’obtenir une production propre et prévisible à partir d’une géométrie qui n’a pas besoin de plus de complexité que cela.

Cela aide également les équipes commerciales. Lorsque la géométrie est véritablement plane ou en gradins, l’établissement des devis devient moins spéculatif car l’itinéraire du processus est plus facile à comprendre. Les ateliers peuvent prendre des décisions plus rapides concernant la taille de l’outil de coupe, la logique de placement, la stratégie de poche et le temps de cycle probable sans élaborer des hypothèses complexes que la pièce ne mérite pas.

Pourquoi la Programmation et le Devis Deviennent Généralement Plus Faciles

L’un des plus grands avantages cachés du travail 2D est administratif, pas mécanique. La programmation devient plus facile car la famille de trajectoires d’outil est plus facile à définir et à expliquer. L’établissement des devis devient plus facile car le flux de travail est plus facile à prévoir. Les changements de processus deviennent plus faciles car la même géométrie peut souvent être adaptée sans reconstruire toute la logique d’usinage.

C’est important car les retards de production commencent souvent bien avant que la machine ne coupe quoi que ce soit. Le service d’études passe trop de temps à décider comment la pièce doit être fabriquée. La FAO passe trop de temps à valider quelque chose qui a été décrit de manière trop générale. Les opérateurs héritent de l’incertitude parce que l’itinéraire était plus avancé à l’écran qu’il ne devait l’être sur le terrain.

Lorsque la logique 2D est correctement identifiée, l’équipe peut normaliser. Les stratégies de profilage se répètent. La logique de perçage se répète. Les routines de poche se répètent. Cela signifie moins de surprises lors du montage et une moindre dépendance au style personnel d’un seul programmeur. En production régulière, cela vaut souvent plus que l’élégance technique d’un chemin plus complexe.

Pour les équipes qui affinent cette étape, il est utile de comprendre comment le logiciel de FAO s’intègre dans le flux de travail CNC, car le véritable gain de productivité ne vient souvent pas de la machine seule. C’est la combinaison d’une géométrie plus simple et de décisions de FAO plus rapides et plus stables.

L’Outillage et le Bridage Comptent Généralement Plus que l’Ambition Axiale

Dans un travail véritablement 2D, le choix de l’outil, la stratégie de vide, le serrage, le support de la tôle et l’état de la fraise ont souvent plus d’impact sur le résultat que l’ambition du nombre d’axes réclamé. Si la pièce ne demande que des contours précis et des emplacements de trous, l’atelier n’a pas besoin de se préoccuper de cinématique avancée. Il doit maintenir le matériau de manière cohérente, garder la fraise en bon état et exécuter un parcours propre.

C’est là que de nombreux problèmes évitables apparaissent. Des pièces se déplacent parce que le bridage a été traité avec désinvolture. Les bords brûlent parce que les avances et l’usure de l’outil n’étaient pas alignées. Les trous dérivent parce que la tôle n’a pas été positionnée de manière cohérente. Les fonds de poche varient parce que la surface de référence n’était pas stable. Aucun de ces problèmes n’est résolu en qualifiant le processus de quelque chose de plus avancé qu’il ne l’est.

C’est pourquoi l’usinage 2D doit toujours être discuté en fonction des réalités physiques qui l’entourent. Une géométrie simple ne le reste que si l’atelier maîtrise bien les bases.

Le Choix de la Machine Dépend Toujours du Matériau et du Format

La famille de machines qui traite le mieux le travail 2D dépend du matériau et du format de la pièce. Pour le bois, le MDF, le contreplaqué, l’acrylique, les panneaux composites et les matériaux en feuilles similaires, les défonceuses et les plateformes de nesting sont souvent le choix naturel. Pour le travail de la tôle métallique, les centres d’usinage ou les fraiseuses plus simples peuvent être plus pertinents. Dans certaines applications non métalliques, les systèmes laser peuvent également être une concurrence si la géométrie et les attentes de finition correspondent mieux à ce processus.

Le point important est que la géométrie 2D ne choisit pas automatiquement une famille de machines. Le matériau, l’épaisseur, la qualité du trou, l’état du bord et l’assemblage en aval comptent toujours. Une pièce plate peut être défoncée, fraisée, percée ou découpée de différentes manières selon ce dont la ligne de production a réellement besoin.

Pour le travail orienté panneaux, c’est là que les machines CNC de nesting deviennent particulièrement pertinentes. Elles ne sont pas « 2D » parce qu’elles sont simples. Elles sont puissantes car elles transforment la découpe de profils, le nesting, le perçage et la manutention des panneaux en un flux de travail pratique lorsque les pièces restent largement planes.

Qualifier un Travail de 2D Ne Signifie Pas Que le Travail est Facile

L’étiquette devient dangereuse lorsqu’elle cache une réelle complexité. Une pièce peut sembler plate et créer des problèmes car elle contient plusieurs profondeurs contrôlées, des chanfreins importants pour l’assemblage, des conditions de bord qui restent visibles après la finition, ou des relations secondaires qui rendent le montage plus sensible que le dessin ne le laisse initialement supposer.

Un autre échec courant est d’utiliser « 2D » comme synonyme de « facile ». Facile n’est pas une catégorie géométrique. Un panneau plat avec un positionnement serré des trous de quincaillerie, une finition de bord visible et une dépendance à l’assemblage en aval peut être une pièce de production hautement exigeante, même si la famille de trajectoires d’outil est simple. Les ateliers qui confondent 2D avec un travail à faible risque contrôlent souvent mal les étapes mêmes qui protègent le débit.

C’est pourquoi la 2D ne devrait jamais être utilisée comme un raccourci pour éviter l’examen du processus. C’est une description géométrique. Le fardeau commercial dépend toujours de la tolérance, du comportement du matériau, de la taille du lot, de la répétabilité du montage et de la manière dont la pièce finie entre dans l’opération suivante.

L’Inspection Devient Généralement Plus Simple, ce qui Modifie le Coût Total

L’une des principales raisons pour lesquelles les ateliers préfèrent les flux de travail favorables à la 2D lorsque la géométrie le permet est que l’inspection peut devenir beaucoup plus simple. Les profils, les emplacements de trous, les profondeurs de poche et les conditions de bord sont souvent plus faciles à vérifier que les surfaces continues en 3D. Cela réduit les frais généraux de contrôle qualité, accélère la sortie de la première pièce et aide les opérateurs à comprendre ce qui doit être vérifié sans un plan métrologique compliqué.

Cela a un effet direct sur les coûts. Une inspection plus simple signifie un délai de libération plus court, un retour d’information plus rapide pour la correction du montage et moins d’ambiguïté lorsque quelque chose ne va pas. Les économies peuvent ne pas apparaître dans la trajectoire d’outil elle-même, mais elles apparaissent dans le processus total.

C’est pourquoi les usines solides n’évaluent pas les méthodes d’usinage uniquement par le temps de broche. Elles évaluent ensemble le temps de programmation, le temps de mise au point, le temps d’inspection et le risque de reprise. La géométrie 2D gagne souvent parce que la chaîne entière reste plus gérable.

La Normalisation est Plus Facile Lorsque la Géométrie Reste Favorable à la 2D

Un autre avantage sous-estimé de l’usinage 2D est qu’il soutient mieux la normalisation des processus que ne le fait généralement une géométrie plus complexe. Les ateliers peuvent réutiliser plus systématiquement les bibliothèques d’outils de coupe, créer des modèles reproductibles pour les opérations courantes, et former plus rapidement les nouveaux programmeurs et opérateurs car la logique des trajectoires est plus facile à expliquer et à auditer.

C’est important dans la production réelle car la répétabilité ne concerne pas seulement le fait que la machine atteigne la position. Il s’agit également que l’équipe atteigne la même norme de préparation à chaque fois. Une famille de pièces à forte composante 2D permet souvent à l’entreprise de créer des hypothèses de devis plus propres, des conventions FAO plus claires et des points de contrôle en cours de processus plus nets. Ces habitudes réduisent la dépendance à l’égard d’exploits individuels et rendent la performance du calendrier plus stable lorsque les équipes changent ou que le mix de pièces s’élargit.

C’est l’une des raisons pour lesquelles le travail plat et basé sur les profils reste commercialement fort. La géométrie n’est pas seulement plus facile à usiner. Elle est plus facile à opérationnaliser sur l’ensemble de la chaîne de fabrication.

Dans les Flux de Travail de Type Pandaxis, la Logique 2D est Souvent le Cœur Commercial

Les lecteurs de Pandaxis rencontrent souvent ce sujet dans les contextes de travail du bois et de transformation de panneaux où la géométrie est plate ou principalement plate mais la pression de production est élevée. C’est exactement là que la logique 2D peut être commercialement puissante. Dans le travail d’ébénisterie et de meubles, une grande partie de la valeur provient de la découpe de profils précise, du nesting de panneaux, de la rainurage, de la coordination de perçage et de pièces fiables prêtes pour les bords, et non de surfaces sculptées.

La même logique s’applique lorsque les pièces nécessitent des poches et des évidements mais restent fondamentalement planes. Par exemple, un atelier qui décide si un travail appartient à un simple flux de travail de profilage et de poches devrait souvent vérifier si le travail réel n’est encore que du pochage dans le cadre d’une route 2D plus large plutôt que quelque chose qui justifie une stratégie d’usinage plus lourde.

C’est là que la classification appropriée Pandaxis devient pratique plutôt qu’abstraite. Si la géométrie est vraiment plane, la bonne réponse peut ne pas être « un usinage plus avancé ». Cela peut être un meilleur flux de travail de tôle ou de panneau optimisé pour le nesting, construit autour de la famille de pièces réelle.

Choisissez la 2D Parce qu’elle Correspond à la Pièce, Pas Parce qu’elle Semble Plus Simple

L’usinage CNC 2D est important car il maintient l’honnêteté de nombreuses pièces industrielles. Il empêche les ateliers de surcompliquer un travail plat et guidé par des profils qui peut être produit plus rapidement, inspecté plus facilement et répété de manière plus fiable avec une logique de trajectoire d’outil plus simple.

Le bon critère n’est pas de savoir si la 2D semble basique. Le bon critère est de savoir si la géométrie a vraiment besoin de plus. Si la réponse est non, alors la 2D n’est pas un compromis. C’est une décision de processus disciplinée qui protège simultanément la vitesse de devis, la stabilité de la programmation, le temps machine et la qualité en aval. C’est pourquoi les ateliers expérimentés s’y fient encore massivement : non parce que le travail n’est pas important, mais parce que la géométrie ne récompense pas les complications inutiles.
