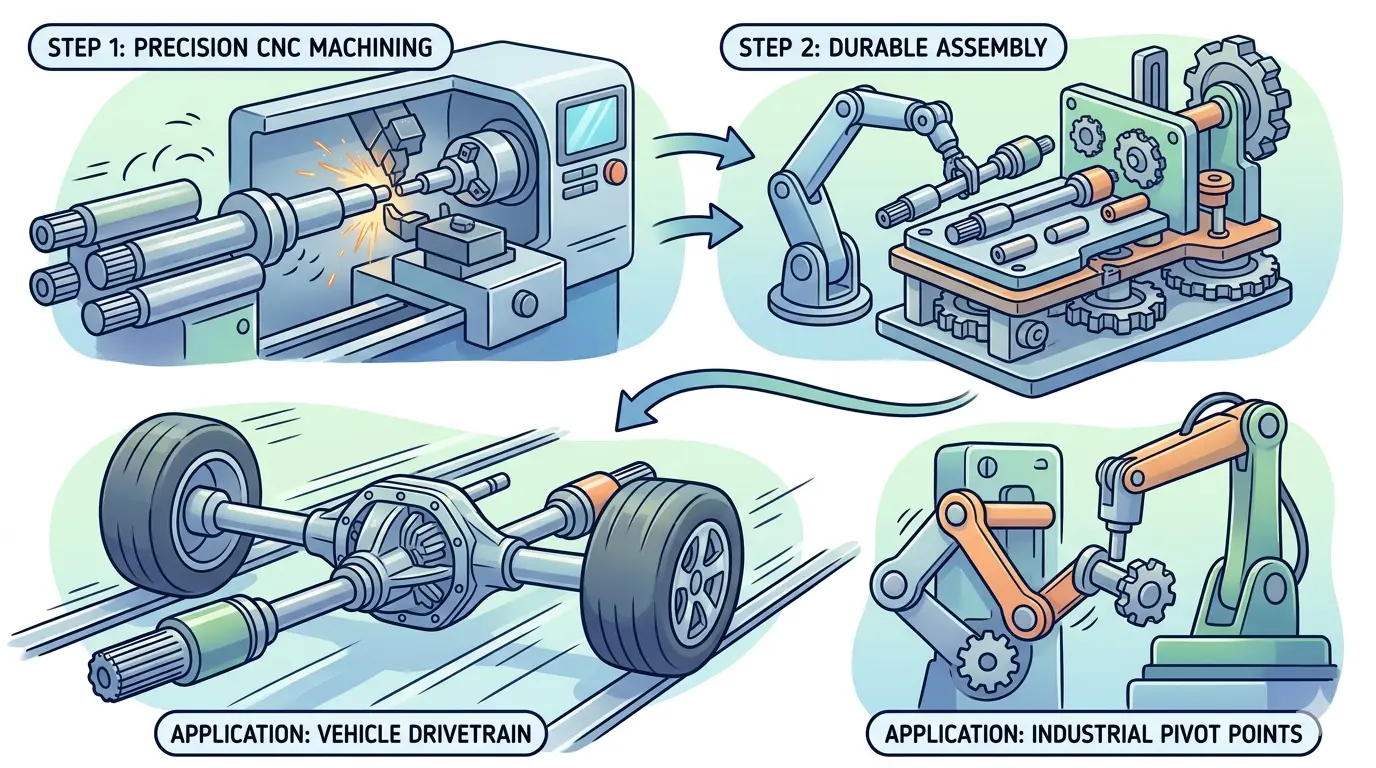

Qu’est-ce qu’un essieu, arbre ou axe CNC dans les pièces usinées ?

L’erreur la plus coûteuse avec les pièces cylindriques usinées n’est généralement pas un mauvais diamètre. C’est un mauvais langage. Un acheteur demande un arbre parce que la pièce est cylindrique. Une équipe de maintenance l’appelle un essieu parce qu’il se trouve sous un rouleau. Un autre ingénieur l’appelle une goupille parce qu’elle positionne un côté de l’assemblage. Le fournisseur doit alors résoudre un problème plus difficile que ne le suggère le nom : que fait exactement cette pièce une fois installée, et quelles dimensions, ajustements, surfaces et caractéristiques secondaires permettent réellement à cette fonction de fonctionner ?

C’est pourquoi essieu, arbre et goupille ne sont pas des définitions techniques complètes. Ce sont des points de départ conversationnels. En usinage CNC, les pièces de ces familles sont souvent d’abord tournées, puis complétées par des étapes de perçage, fraisage, rectification, traitement thermique, revêtement ou inspection qui dépendent presque entièrement de la fonction. Le processus n’est que rarement déterminé par le seul mot.

S’il y a une règle à retenir, c’est simple : définissez le travail que la pièce cylindrique effectue avant de supposer que le nom de la pièce indique à l’atelier ce qui compte.

L’habitude la plus coûteuse est d’appeler toute pièce cylindrique un arbre

La géométrie cylindrique paraît plus simple qu’elle ne l’est souvent. Une pièce cylindrique semble explicite sur le dessin, donc les acheteurs ont tendance à utiliser le mot familier le plus large et à passer à autre chose. Mais une fois la pièce intégrée dans un assemblage, différents composants cylindriques sont sollicités pour faire des choses très différentes.

L’un peut supporter une charge radiale sous une roue. Un autre peut transmettre un couple via des caractéristiques à clavettes. Un autre peut simplement positionner avec précision deux éléments lors de l’assemblage et ensuite ne présenter que peu de mouvement. Ce ne sont pas seulement des différences de nom. Elles pointent vers différentes zones de risque, différents ajustements, et parfois différentes étapes de fabrication.

La confusion est coûteuse car les fournisseurs doivent deviser et usiner la pièce en fonction de ce qui est défaillant en service, et non de ce qui semble correct dans le langage courant. Une pièce devant transmettre un couple n’est pas devisée comme une goupille pivot remplaçable. Une pièce supportant un élément rotatif n’est pas inspectée comme une goupille de centrage simple. Lorsque les acheteurs ne fournissent que le nom, l’atelier devine ou lance une boucle de clarification. Aucune de ces deux options n’est efficace.

Commencez par ce que fait la pièce en service

Le moyen le plus rapide d’éclaircir une demande de devis (RFQ) pour une pièce cylindrique est de décrire d’abord la fonction en service. Demandez ce que la pièce fait mécaniquement, et non à quoi elle ressemble visuellement.

Fonction Remplie	Mot Souvent Utilisé par les Acheteurs	Ce que le Fournisseur a Vraiment Besoin de Savoir
Supporte un élément rotatif ou un chemin de charge	Essieu	Zones de roulement ou de palier, rectitude, surfaces d’usure, direction de la charge
Transmet un couple ou un mouvement de rotation	Arbre	Portées, rainures de clavette, cannelures, épaulements, faux-rond, relations entre caractéristiques
Positionne, pivote, retient ou aligne	Goupille	Classe d’ajustement, dureté, méthode de retenue, conditions d’insertion et de retrait

Ce tableau est utile car il déplace la conversation loin de l’apparence. Le même lopin cylindrique peut être facile ou difficile à fabriquer selon ce que la pièce finie doit supporter en service. Une fois la fonction claire, le reste de la spécification devient plus facile à hiérarchiser. Quelle surface compte vraiment ? Quel ajustement contrôle le comportement de l’assemblage ? Quelle caractéristique secondaire modifie le processus ?

C’est aussi pourquoi les ateliers expérimentés posent des questions que certains acheteurs jugent ennuyeuses. Ils ne demandent pas des détails supplémentaires par habitude. Ils essaient d’éviter de fabriquer avec précision la mauvaise pièce.

Le Nom Ne Donne Qu’un Indice sur les Priorités

Dans le langage courant d’atelier, essieu, arbre et goupille portent encore des tendances utiles. Ils peuvent aider à organiser la première discussion, mais ils ne devraient jamais la clore.

Un essieu suggère souvent une fonction de support, une charge radiale et un comportement à l’usure autour des éléments rotatifs. Un arbre suggère généralement un transfert de couple, une relation rotationnelle entre les caractéristiques et des zones de surface qui interagissent avec les roulements, les engrenages ou les accouplements. Une goupille suggère plus souvent un positionnement, un pivotement, une fixation ou un comportement d’insertion répétable.

Mais ce sont des tendances, pas des limites absolues. Certaines goupilles sont fortement chargées. Certains arbres supportent principalement. Certains essieux subissent également un couple. C’est pourquoi le nom doit être traité comme un indicateur directionnel plutôt que comme une spécification suffisante.

La règle pratique est que si un fournisseur ne peut pas déterminer quel type de défaillance est le plus important, il ne peut pas prioriser le processus intelligemment. Il peut toujours soumettre une offre, mais celle-ci est plus susceptible d’inclure des marges de sécurité inutiles ou des hypothèses dangereuses.

L’Ajustement avec la Pièce Correspondante Décide du Fonctionnement de la Pièce

Pour les pièces cylindriques, un diamètre n’est que la moitié de l’histoire. L’autre moitié est ce avec quoi la pièce s’assemble et comment cette relation est censée se comporter.

La pièce est-elle censée :

• Coulisser librement en service ?
• S’insérer avec une légère pression manuelle ?
• Tenir avec un serrage contrôlé ?
• Supporter précisément un siège de roulement ?
• Pivoter sans grippage ?
• Être amovible lors de la maintenance ou essentiellement permanente ?

Chaque réponse change ce qui compte en usinage. Le diamètre extérieur d’une portée d’arbre n’est pas seulement une dimension. C’est une relation de travail avec le roulement ou le palier. Une goupille de positionnement n’est pas seulement un cylindre. C’est une décision concernant la répétabilité, la force d’insertion, la retenue et l’usure. Un essieu n’est pas seulement une tige. C’est une surface de support vivant sous charge.

Lorsque le contexte d’ajustement est absent, la défaillance apparaît généralement plus tard lors de l’assemblage. La pièce est bonne sur le banc mais fonctionne mal une fois installée. Les roulements ne se mettent pas en place correctement. Les goupilles soit se mettent trop librement, soit nécessitent une force dangereuse. Les éléments coulissants grippent ou se bloquent. Les épaulements et les portées ne supportent pas les pièces correspondantes comme l’assemblage en a réellement besoin.

C’est pourquoi le contexte de la pièce correspondante améliore souvent la qualité du devis plus rapidement que l’ajout d’une note de tolérance générale supplémentaire. Un simple croquis de l’interface, une référence de roulement ou une déclaration sur le comportement coulissant ou en force peuvent être plus utiles qu’une page de langage « précision » générique.

Les Caractéristiques Secondaires Modifient le Processus Plus Que les Acheteurs ne le Pensent

Parce que ces pièces sont cylindriques, les acheteurs supposent souvent que le processus est principalement du tournage et donc principalement peu coûteux. Cette hypothèse s’effondre rapidement dès que des caractéristiques secondaires apparaissent.

Les caractéristiques qui remodèlent souvent le processus incluent :

• Rainures de clavette et méplats d’entraînement.
• Trous traversants ou passages d’huile.
• Gorges pour circlips et éléments de retenue.
• Filetages sur une ou les deux extrémités.
• Épaulements multiples avec des relations de position serrées.
• Dégagements qui protègent la mise en place de l’assemblage.
• Zones de finition après traitement thermique.

Aucune de ces caractéristiques n’est exotique en soi. Le problème est ce qu’elles font à l’ordre du processus, au maintien de la pièce (workholding) et à l’inspection. Une pièce qui commence comme un simple tournage peut devenir un travail en plusieurs étapes une fois que l’atelier doit protéger la vérité de la portée tout en ajoutant ultérieurement des caractéristiques fraisées, percées ou rectifiées.

C’est pourquoi les acheteurs bénéficient de la conception de pièces cylindriques en gardant à l’esprit la fabricabilité plutôt que de supposer que rond signifie facile. Il est utile de concevoir des pièces tournées pour que la précision et le coût restent alignés au lieu de laisser une petite caractéristique imposer silencieusement un plan de processus plus fragile.

Les Pièces Longues et Fines Sont un Problème de Fabrication Différent

Une goupille courte et un arbre long peuvent tous deux être cylindriques, mais ils ne vivent pas dans le même monde d’usinage. Lorsque la longueur augmente par rapport au diamètre, le risque de déflexion augmente, la stratégie de support devient plus importante et la rectitude devient un facteur de coût plus important.

C’est là que le dessin induit souvent en erreur les acheteurs inexpérimentés. La géométrie semble toujours simple. Le risque de fabrication ne l’est pas.

Les essieux et arbres plus longs peuvent nécessiter plus d’attention sur :

• Le support par contre-pointe ou lunette fixe.
• L’ordre d’ébauche et de finition.
• La pression d’outil et la déflexion.
• La vérification de la rectitude après usinage.
• La protection des zones de surface lors des opérations ultérieures.

Cela signifie que la pièce peut être visuellement simple mais sensible au processus. Un arbre long avec des gorges, des filetages et des trous traversants n’est pas simplement une version plus longue d’une goupille courte tournée. C’est un niveau différent de problème de maintien de pièce et de contrôle de la géométrie.

Les acheteurs qui comprennent cela tôt évitent une erreur courante de devis : supposer que les pièces élancées doivent être tarifées comme des cylindres plus courts, plus faciles à maintenir et avec des diamètres similaires.

Le Matériau et le Traitement Thermique Changent Plus que l’Usinabilité

Le choix du matériau n’affecte pas seulement la vitesse de coupe de l’outil. Il affecte également le comportement en service, la durée de vie à l’usure, le risque de distorsion et si la finition doit être divisée en plusieurs étapes.

Sur les pièces cylindriques, cela peut être un changement de processus majeur. Un matériau tendre peut être rapide à tourner mais faible dans les zones d’usure. Un alliage plus dur peut être adapté au service mais plus difficile pour l’outillage et plus difficile à contrôler après le traitement thermique. Une fois que la dureté entre dans la discussion, le fournisseur peut avoir besoin de décider quelles surfaces sont ébauchées tôt, quelles zones sont protégées pour la finition ultérieure, et si la rectification devient nécessaire pour retrouver la géométrie finale.

Donc, « même géométrie, matériau différent » n’est pas une révision mineure de devis. Cela peut redéfinir l’outillage, la séquence, la charge d’inspection et le risque.

L’acheteur n’a pas besoin de prescrire chaque décision de processus. Mais l’acheteur doit communiquer quelle propriété de service est importante : résistance à l’usure, résistance à la corrosion, ténacité, comportement en fatigue, performance de glissement ou fonction de couple. Ces indices aident l’atelier à choisir si la pièce reste un travail d’usinage simple ou devient un problème de fabrication en plusieurs étapes.

L’Inspection Doit Suivre le Mode de Défaillance, Pas la Forme de la Pièce

L’inspection sur les pièces cylindriques est la plus efficace lorsqu’elle reflète le risque réel en service. Demandez quelle défaillance serait la plus importante si la pièce était légèrement incorrecte.

Est-ce qu’un roulement deviendrait brûlant ? Est-ce qu’un élément rotatif aurait du balourd ? Est-ce que l’assemblage perdrait la transmission de couple ? Est-ce qu’une caractéristique de positionnement cesserait de se répéter correctement ? Est-ce qu’un ajustement serré deviendrait destructeur ? Ces questions révèlent quelles mesures méritent le plus haut niveau de contrôle.

Pour une pièce, la réponse peut être l’état de surface et le diamètre de la portée. Pour une autre, elle peut être le faux-rond entre les caractéristiques. Pour une autre, elle peut être la dureté et le maintien de la taille après le traitement. Le point est que toutes les surfaces ne méritent pas le même effort simplement parce qu’elles sont sur le dessin.

C’est une autre raison pour laquelle les demandes de devis génériques pour pièces cylindriques créent des coûts. Si l’acheteur ne peut pas identifier les zones critiques, le fournisseur peut trop contrôler les mauvaises surfaces ou manquer complètement la zone de risque réelle.

Ce qu’une Bonne Demande de Devis pour un Arbre, un Essieu ou une Goupille Inclut Généralement

Les meilleures demandes de devis pour ces pièces font plus que joindre un dessin et un nom. Elles expliquent généralement suffisamment la fonction pour que l’atelier puisse hiérarchiser ce qui compte.

Le contenu utile d’une demande de devis inclut souvent :

• Le rôle fonctionnel de la pièce dans l’assemblage.
• Le matériau et toute attente de traitement ou de dureté.
• L’identification des diamètres critiques, portées ou zones de positionnement.
• La rectitude, le faux-rond ou la concentricité là où l’application le nécessite.
• Les caractéristiques secondaires telles que les gorges, les trous, les méplats, les filetages ou les rainures de clavette.
• Le contexte de la pièce correspondante (mating), ne serait-ce qu’à travers un croquis partiel ou une note d’ajustement.
• Si la pièce est destinée à un coulissement, un ajustement serré, un support, un transfert de couple ou un retrait répétable.

Ce package améliore la soumission car il remplace les conjectures par une hiérarchisation. Le fournisseur peut voir si le travail est un simple cylindre tourné, un arbre de précision avec un fraisage secondaire, une goupille de positionnement trempée, ou un essieu de support avec de fortes exigences de rectitude.

Où les Acheteurs Perdent Généralement de l’Argent sur Ces Pièces

Les mêmes erreurs apparaissent à plusieurs reprises.

Les acheteurs utilisent essieu, arbre et goupille comme si les mots définissaient tout le travail. Ils omettent le contexte d’ajustement. Ils supposent que le seul tournage finira la pièce alors que la géométrie suggère clairement un fraisage ou une rectification ultérieurs. Ils ignorent le risque de rectitude sur les pièces longues. Ou ils disséminent des tolérances serrées sur tout le composant au lieu de ne protéger que les zones de travail.

Aucune de ces erreurs n’est dramatique seule. Ensemble, elles créent de lents cycles de clarification, des prix plus élevés et plus de reprises évitables après l’émission du devis.

Il y a aussi un autre coût caché : le mauvais type de précision. Lorsque le contexte fonctionnel est absent, les fournisseurs protègent souvent trop de surfaces juste pour être sûrs. L’acheteur paie alors pour une précision qui n’aide pas l’assemblage tandis que la zone vraiment importante peut encore être sous-définie.

C’est pourquoi la meilleure habitude d’approvisionnement n’est pas « toujours resserrer le dessin ». C’est « rendre le risque fonctionnel visible ».

Comment les Lecteurs de Pandaxis Peuvent l’Utiliser dans un Travail d’Équipement Réel

Pandaxis ne se présente pas ici comme un atelier de tournage général. La valeur de ce sujet est la connaissance de l’acheteur pour les propriétaires d’équipement, les équipes de maintenance et les lecteurs ingénieurs qui sourcent encore des pièces de support cylindriques, des rouleaux, des goupilles de guidage, des arbres de support et des composants de fixation cylindriques autour des machines et de l’équipement d’usine.

De nombreux retards d’approvisionnement dans les environnements de machines proviennent d’un langage vague pour les pièces cylindriques. Une machine a besoin d’une goupille de support, d’un arbre de rouleau, d’un essieu pivot ou d’un élément de positionnement, et la première demande de devis utilise le nom qui semble le plus proche. Un langage plus propre raccourcit le chemin vers un devis correct et réduit le risque de payer pour la mauvaise priorité de processus.

Si la question suivante est de savoir si la géométrie relève toujours principalement du tournage ou a maintenant besoin d’un processus plus mixte, il est utile de comparer le tournage et le fraisage par rapport à l’ensemble réel des caractéristiques plutôt que de décider par habitude. C’est là que l’approvisionnement de « pièces cylindriques simples » devient souvent beaucoup plus clair.

Nommez la Fonction Avant de Nommer la Pièce

Un essieu, un arbre ou une goupille pour CNC n’est pas difficile parce qu’il est cylindrique. Il est difficile lorsque la fonction en service est importante et que le dessin ne révèle pas cette fonction assez clairement. Les essieux poussent généralement l’atelier vers des questions de support, de rectitude et d’usure. Les arbres le poussent généralement vers le couple, les portées et les relations entre les caractéristiques. Les goupilles le poussent généralement vers l’ajustement, le positionnement et le comportement d’insertion. Mais aucun de ces mots ne peut remplacer une description claire de ce que la pièce doit faire.

La meilleure règle d’approvisionnement est donc simple. Définissez d’abord la fonction. Définissez ensuite la relation d’assemblage. Identifiez ensuite les surfaces critiques et les caractéristiques secondaires. Après cela, le nom de la pièce redevient utile car il se situe dans un contexte mécanique réel au lieu de prétendre être la spécification complète.

C’est ainsi qu’un composant cylindrique cesse d’être une forme vague sur un dessin et devient une pièce que le fournisseur peut usiner, inspecter et deviser avec confiance.
