Qu’est-ce qu’un joint CNC ou un joint de plan de dégagement ?

Le maintien par dépression donne souvent une impression de fiabilité, jusqu’au moment où une petite pièce se déplace, vibre ou se soulève vers la fin d’une coupe. Lorsque cela se produit, les ateliers ont souvent tendance à incriminer en premier lieu la taille de la pompe. Parfois, c’est justifié. Mais tout aussi souvent, le problème est plus simple : la table fuit là où elle est censée faire joint. Le système dépense de l’énergie à déplacer de l’air au lieu de serrer la pièce à usiner.

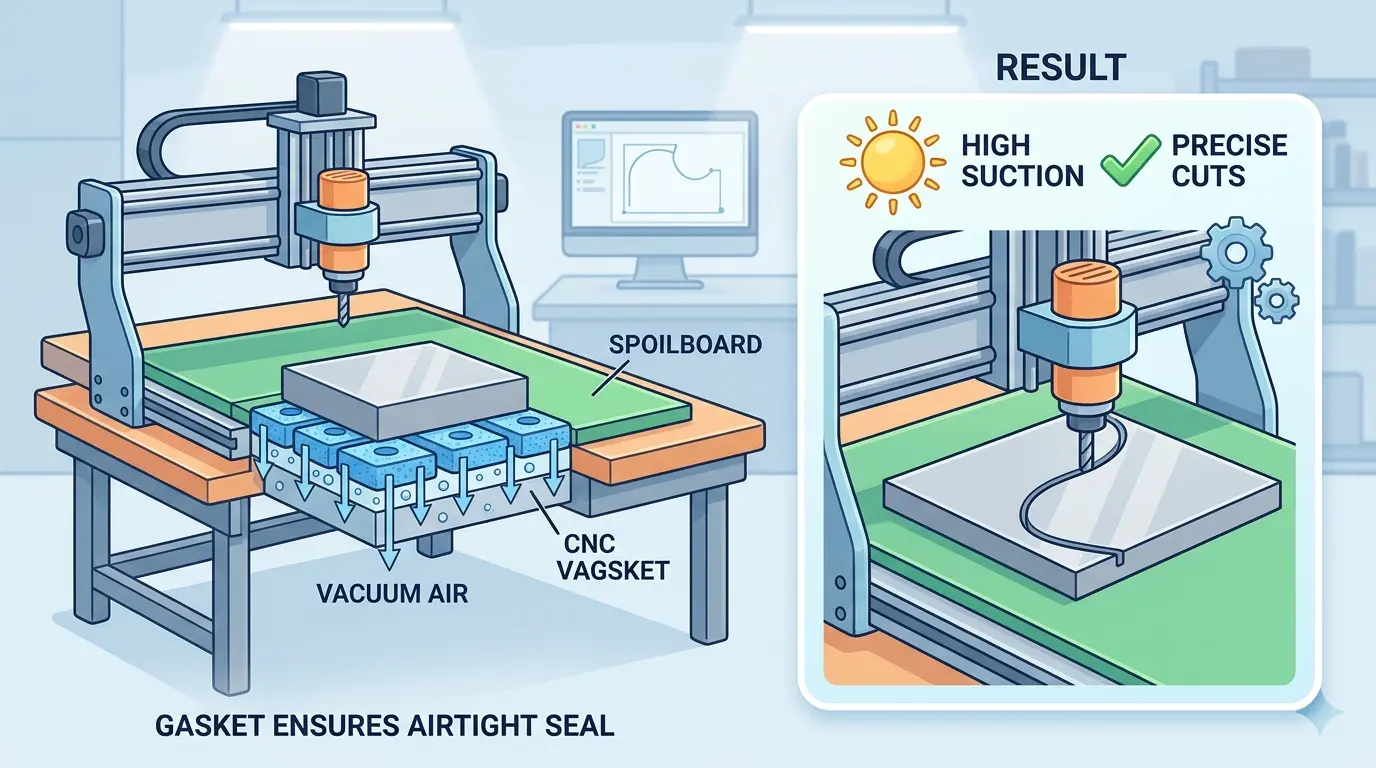

Un joint CNC, parfois appelé joint de tapis de découpe, est le matériau d’étanchéité utilisé autour d’une zone de dépression, d’un plot, d’un trajet de fixation ou d’une zone de maintien définie, afin que le système de dépression puisse créer une différence de pression utile sous la pièce. En langage d’atelier simple, il transforme la dépression d’une simple idée d’aspiration en une méthode contrôlée de maintien des pièces. Sans une étanchéité fiable, même une pompe puissante peut se comporter faiblement là où cela compte le plus : sur la pièce.

C’est pourquoi ce petit composant mérite plus d’attention que son prix ne le suggère. Il n’enlève pas de matière, mais il affecte directement la stabilité de la pièce, la douceur de la coupe, la qualité des bords et le risque de rebut.

Pourquoi la puissance de la pompe et la réalité du maintien ne sont pas la même chose

De nombreux opérateurs parlent de la performance de la dépression comme si la pompe seule déterminait le résultat. La production réelle est moins indulgente que cela. La capacité de dépression compte, mais l’honnêteté de la dépression compte aussi.

Une grande pompe connectée à une table qui fuit peut encore être décevante sur la pièce. Un système plus modeste avec un zonage discipliné et un chemin d’étanchéité sain peut maintenir étonnamment bien. Le joint fait partie de ce qui rend ce maintien honnête. Il définit la limite de la zone que le système tente réellement de vider. Si cette limite est endommagée, contaminée, aplatie ou mal adaptée à la pièce, la dépression peut sembler active alors que la force de serrage réelle sous la pièce est inférieure à ce dont le travail a besoin.

Cette distinction devient coûteuse sur les bandes étroites, les petites pièces emboîtées, les panneaux minces et les travaux très détaillés où la marge de maintien est déjà limitée.

Ce que fait physiquement le joint

Le maintien par dépression ne fonctionne que lorsqu’une différence de pression est créée au bon endroit. Le joint aide à créer cette différence de pression en transformant une surface de table ouverte en une zone de travail délimitée. Lorsque la pièce recouvre cette zone et que le joint reste intact, le système construit une force de maintien. Lorsque le joint fuit, la pompe finit par déplacer de l’air au lieu de résister à la charge de l’outil de coupe.

Cela signifie que le joint n’est pas simplement une bande de matériau placée dans une rainure. Il fait partie intégrante de la physique du maintien. Si le chemin d’étanchéité est faible, la stratégie de maintien est faible, même si les spécifications de la pompe semblent encore impressionnantes sur le papier.

Pourquoi les grandes feuilles cachent mieux les problèmes d’étanchéité que les petites pièces

L’une des raisons pour lesquelles l’usure du joint est sous-estimée est que certains travaux la pardonnent pendant longtemps. Une grande feuille entière peut couvrir une partie suffisante de la table pour que la machine semble encore utilisable même avec des fuites modérées. Les opérateurs continuent de couper. Le système semble assez normal. On suppose que la table est en bon état.

Puis arrive un travail avec des pièces plus petites, plus de découpes, des toiles plus étroites ou un emboîtement plus fragmenté. Soudain, la marge disparaît. Une surface couverte plus faible signifie moins d’aide naturelle de la part de la feuille elle-même. Les fuites qui importaient à peine lors de la coupe de feuilles entières commencent à voler suffisamment de dépression pour se manifester par des vibrations, des mouvements ou un maintien irrégulier.

C’est pourquoi un atelier peut passer des mois à penser que sa table est bonne, puis se sentir pris au dépourvu par un seul travail difficile. Le problème n’est pas apparu de nulle part. Le nouveau travail a simplement cessé de pardonner les fuites qui étaient déjà là.

Les pièces emboîtées modifient leurs propres conditions de maintien pendant l’usinage

Le comportement de la dépression semble souvent incohérent lors de l’emboîtement parce que le travail modifie ses propres conditions d’étanchéité pendant que le programme progresse. Au début de l’usinage, le panneau peut couvrir la table suffisamment largement pour que le maintien semble fort. À mesure que les découpes s’ouvrent et que plus de surface libre est exposée, le tableau des fuites change.

C’est pourquoi un travail peut commencer calmement et devenir moins stable plus tard, sans aucun changement dans le réglage de la pompe, l’outil ou le comportement de la broche. Les ateliers interprètent parfois cela à tort comme un mouvement aléatoire ou en blâment la dernière trajectoire d’outil. La vérité plus profonde est souvent plus simple : le travail a consommé sa propre marge de maintien à mesure que la feuille s’ouvrait.

C’est exactement là que l’état du joint passe de théorique à opérationnel. Un chemin d’étanchéité plus sain donne à la table plus de marge à mesure que la disposition devient plus ouverte. Cela ne défie pas la physique, mais cela retarde le point où la surface exposée commence à voler trop de maintien utile aux pièces restantes.

La discipline de zonage importe généralement plus que les opérateurs ne le pensent

Même avec une pompe décente et un chemin de joint sain, la performance de la dépression peut encore être gaspillée si les mauvaises zones restent ouvertes ou si la surface active est beaucoup plus grande que celle nécessaire au travail.

Une bonne isolation des zones n’est pas glamour, mais c’est l’un des moyens les plus rapides d’améliorer le maintien réel. Lorsque la table tire uniquement là où se trouve la pièce, une plus grande partie de la dépression disponible va au serrage utile. Lorsque de grandes zones ouvertes restent actives, le système brûle de la capacité à déplacer de l’air qui ne contribue en rien à la rétention de la pièce.

Cela compte surtout dans une production mixte. Plus la famille de pièces change, moins il est utile de traiter le zonage comme une caractéristique unique de la machine. Un bon joint aide, mais il faut toujours demander à la table de tirer aux bons endroits.

Le vrai résultat vient d’un système, pas d’un seul composant

La qualité du maintien par dépression est le résultat d’un système. C’est la bonne perspective pour les acheteurs et les équipes de maintenance.

Variable de maintien	Ce qu’elle apporte	À quoi ressemble une faiblesse
Capacité de la pompe	Fournit la source de vide dont la table dépend	Bruit fort de la pompe mais moins d’adhérence que prévu
Définition des zones	Concentre le maintien là où la feuille se trouve réellement	Dépression gaspillée sur un espace ouvert
État du joint	Définit la limite qui rend la différence de pression utile	Fuite, force de serrage plus faible et marges instables
Planéité du tapis de découpe	Donne à la pièce une surface d’étanchéité fiable	Des chemins d’air persistent même après le remplacement du joint
Géométrie et matériau de la pièce	Détermine la facilité avec laquelle la pièce peut faire joint et rester en place	Les pièces petites, poreuses, gauchies ou étroites exposent rapidement une marge faible

C’est pourquoi une table mieux étanchéifiée avec un zonage discipliné peut surpasser une pompe plus puissante attachée à un chemin d’étanchéité paresseux ou usé.

L’usure du joint semble généralement inoffensive avant de devenir coûteuse

Les joints de tapis de découpe sont des éléments d’étanchéité consommables. Ils se compressent, emprisonnent la poussière, sont ébréchés lors du réglage, durcissent avec l’âge et perdent progressivement leur capacité à reprendre leur forme pour un joint reproductible.

Les sources typiques de détérioration comprennent :

• De la poussière incrustée dans la surface de contact.
• Une compression répétée qui réduit la hauteur de reprise.
• Des coupures, déchirures ou zones écrasées lors de la manipulation et du chargement des pièces.
• Un vieillissement du matériau qui modifie le comportement d’étanchéité.
• Un désalignement de hauteur après resurfaçages répétés du tapis.

C’est pourquoi un joint qui semble « plutôt correct » peut encore rendre le maintien incohérent. Le problème n’est pas seulement une casse visible. Le problème est de savoir si le matériau crée encore une limite d’étanchéité prévisible sous un contact réel de la feuille.

L’état du tapis de découpe compte presque autant que le joint lui-même

Les ateliers remplacent souvent le matériau du joint et s’attendent à ce que la performance de dépression revienne immédiatement. Parfois c’est le cas. Parfois la table se comporte encore mal parce que la surface autour du joint n’est plus honnête.

Un joint ne peut faire étanchéité que contre la réalité physique qui l’entoure. Si le tapis de découpe est inégal, vitrifié, usé dans les zones à forte utilisation, ou n’est plus surfacé de manière fiable, l’air trouvera toujours des chemins à travers l’interface. Dans les travaux avec panneaux poussiéreux, le resurfaçage répété et l’usure localisée changent progressivement la façon dont la feuille repose sur la table.

C’est pourquoi la maintenance des joints et la maintenance des tapis de découpe devraient être traitées comme une seule discipline. Un nouveau joint aide, mais il fonctionne mieux lorsque la surface d’étanchéité environnante est toujours honnête.

Le resurfaçage modifie la géométrie du joint à chaque fois

Le resurfaçage du tapis de découpe est généralement discuté comme une opération de planéité, mais il modifie également la géométrie du joint. Chaque passe de resurfaçage modifie la relation entre la hauteur du joint, la profondeur de la rainure et le plan de contact environnant.

Cela ne fait pas du resurfaçage un problème. Cela signifie simplement que l’atelier doit cesser de prétendre que le chemin d’étanchéité est statique sur toute la durée de vie de la table. Une planche qui a été surfacée plusieurs fois peut maintenant demander des choses différentes au joint qu’au début de sa vie. Les zones très sollicitées peuvent se comprimer différemment. Le même joint qui était confortable peut maintenant être bas par rapport au plan environnant.

C’est l’une des raisons pour lesquelles certains problèmes de maintien apparaissent après la maintenance au lieu d’avant. La machine n’est pas devenue pire parce qu’elle a été entretenue. L’entretien a révélé le fait que la géométrie du joint avait dérivé vers une condition moins indulgente.

Pourquoi l’instabilité en fin de coupe renvoie souvent au joint

Tous les problèmes d’étanchéité ne se manifestent pas d’abord par une pièce qui s’envole de façon spectaculaire. Le plus souvent, les premiers signes sont plus subtils.

Le dernier passage semble moins calme. La qualité des bords devient légèrement moins constante. Les petites pièces semblent plus sensibles près de la défonce. Les stratégies de pontets ou de peau d’oignon, qui semblaient auparavant fiables, commencent à se comporter de manière moins honnête. Ce sont des indices précieux car ils apparaissent souvent avant que le travail ne se transforme en rebut visible.

Cela signifie que la qualité du joint ne doit pas être jugée uniquement sur le fait que les pièces restent ou non sur la table. Elle doit aussi être jugée sur la question de savoir si la machine coupe encore avec le même calme et le même comportement de finition que le processus avait auparavant.

Plusieurs symptômes devraient envoyer l’atelier vérifier le chemin d’étanchéité avant la pompe

Si les symptômes suivants apparaissent, il vaut généralement la peine d’inspecter le chemin du joint avant de conclure directement à un problème de capacité de la pompe :

• De petites pièces qui bougent en fin de coupe.
• Une zone qui maintient nettement moins bien qu’une autre.
• Un bruit élevé du système de vide sans une adhérence pratique également forte.
• Des pistes de joint imbibées de poussière ou visiblement aplaties.
• Des travaux qui deviennent moins stables seulement après l’exposition de plus de zone de découpe.
• Un bon comportement apparent de la pompe associé à un maintien décevant sur la pièce.

Ces signes ne prouvent pas que le joint est la seule cause, mais ils suggèrent fortement que la frontière d’étanchéité mérite une attention particulière.

Le type de matériau et la forme de la pièce modifient la tolérance de la dépression

Le maintien par dépression ne se comporte pas de manière identique selon les matériaux et les dispositions. Certains panneaux fuient plus d’air que d’autres. Les matériaux minces fléchissent. Les pièces étroites ne couvrent pas beaucoup de surface de zone. Les géométries irrégulières créent des îlots fragiles. La charge latérale de l’outil de coupe peut dépasser la marge de maintien, même lorsque la table se comporte bien sur des travaux plus faciles.

C’est pourquoi une configuration d’étanchéité peut sembler excellente sur une famille de produits et frustrante sur une autre. La machine n’a peut-être pas changé du tout. L’interaction entre la couverture de la zone, la porosité du matériau et la charge de l’outil a changé.

Cela importe pour la planification car la cohérence de la dépression ne vient pas uniquement du matériel de la machine. Elle vient aussi du fait que la géométrie du travail s’adapte réellement à la méthode de maintien utilisée.

Un nouveau joint ne sauvera pas à lui seul une stratégie de maintien faible

Les ateliers traitent parfois le remplacement du joint comme la réponse à toute plainte concernant la dépression. Cela suffit rarement à lui seul.

Même avec un chemin d’étanchéité sain, le maintien dépend toujours de la taille de la pièce, de la porosité du matériau, de la charge de coupe, de la taille de la zone active, et du fait que la dépression soit ou non la bonne méthode pour cette famille de pièces. Si les pièces sont particulièrement petites, poreuses, gauchies ou exposées à des charges latérales agressives, la meilleure réponse peut encore impliquer des pontets, des stratégies de peau d’oignon, des butées mécaniques, des plots ou un concept de montage plus dédié.

En d’autres termes, le joint aide le système à fonctionner honnêtement. Il ne transforme pas une stratégie de maintien faible en une stratégie forte.

Les tables d’occasion racontent souvent la vérité autour de leurs zones d’étanchéité

Les acheteurs qui regardent des tables de dépression d’occasion ou des plateformes de défonceuses d’occasion devraient inspecter attentivement les zones d’étanchéité. Les pistes de joint aplaties, les rainures endommagées, les réparations approximatives et les motifs de resurfaçage inégaux révèlent souvent comment la table a été réellement utilisée.

Cela importe parce qu’une table d’occasion peut avoir passé des années à servir une famille de produits récurrente. Cela ne garantit pas une bonne flexibilité pour un mélange de travaux différents plus tard. Si le chemin d’étanchéité montre une usure concentrée selon certains motifs historiques, l’acheteur doit supposer qu’un re-travail, une refonte du joint ou une correction du tapis de découpe pourrait être nécessaire avant que la table ne redevienne largement utile.

La zone d’étanchéité est l’un des indices les plus rapides pour savoir si le maintien par dépression était traité comme un véritable système de production ou simplement toléré tant que les pièces restaient en place.

Quand il est plus judicieux de changer la méthode de maintien

Il existe des cas où le joint fait son travail et la véritable leçon est que la méthode de maintien elle-même devrait changer. Des montages sous vide dédiés, des plots, des butées de secours ou une disposition de maintien plus adaptée peuvent être la réponse la plus intelligente lorsque les pièces sont particulièrement petites, étroites, poreuses ou irrégulières.

C’est pourquoi les ateliers doivent être prudents quant à l’idée d’imposer une seule stratégie de table à toutes les familles de produits simplement parce que la machine possède déjà un maintien par dépression. Si un travail reste constamment à la limite de la performance stable, la meilleure solution peut être de repenser le concept de maintien au lieu de demander sans cesse au même chemin d’étanchéité de faire plus que ce qu’il peut raisonnablement faire.

Pour les usines qui comparent des flux de travail plus larges de défonçage et de traitement de panneaux, il est également utile de comprendre ce qui change lorsque la machine est sélectionnée autour d’un flux de travail d’usinage CNC plus dédié plutôt que d’être traitée comme une table de défonceuse polyvalente.

Pourquoi cette petite pièce compte dans la production réelle

Les lecteurs de Pandaxis se soucient généralement du rendement, de la régularité de la finition et de la fiabilité du processus de défonçage face à des travaux changeants. Sous cet angle, le joint n’est pas un accessoire. Il fait partie de la capacité de la table de dépression à maintenir sa marge de maintien à mesure que les feuilles s’ouvrent, que la taille des pièces diminue et que la charge de l’outil change au cours du travail.

C’est la conclusion pratique. Si le joint fuit, la stratégie fuit. Un joint CNC ou un joint de tapis de découpe définit la frontière qui permet à la dépression de devenir une force de serrage utile au lieu d’un flux d’air gaspillé. Traité avec désinvolture, il transforme une table capable en une table peu fiable. Pris au sérieux, il aide la machine à couper avec la stabilité dont les travaux d’emboîtement et de traitement de panneaux ont réellement besoin.
