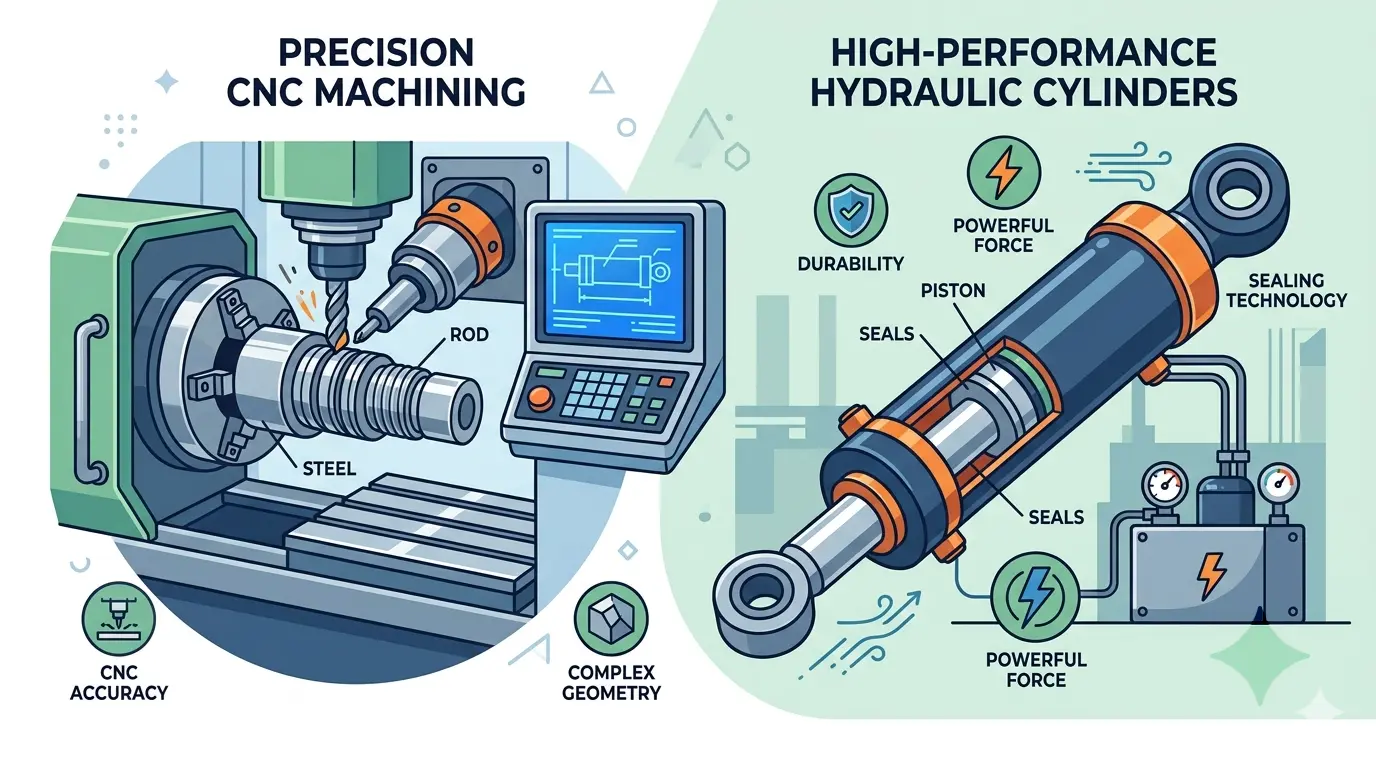

Qu’est-ce qu’un vérin hydraulique CNC et comment est-il usiné ?

À première vue, un vérin hydraulique ressemble à une simple pièce métallique : un tube, une tige, quelques filetages, des orifices, des éléments d’étanchéité et des fixations. En service, cependant, il se comporte comme deux choses à la fois. C’est un composant contenant de la pression, et c’est un composant à mouvement guidé. Cela signifie que le vérin ne réussit pas parce que ses dimensions extérieures sont esthétiques sur un plan. Il réussit parce que l’alésage, la tige, les gorges, les épaulements, les orifices, les ajustements et la propreté interne fonctionnent tous ensemble sous pression et sur des cycles de course répétés.

C’est pourquoi l’expression « vérin hydraulique CNC » ne fait généralement pas référence à une catégorie spéciale de machine CNC. Elle fait référence à un composant hydraulique dont le tube et les pièces associées sont produits par tournage, alésage, perçage, fraisage et finition CNC, suffisamment précis pour assurer l’étanchéité, le guidage et un mouvement reproductible en service. L’usinage est important parce que la dérive, les fuites, le grippage, l’endommagement des joints et les mouvements erratiques commencent souvent dans des détails qui ont été traités comme un travail ordinaire sur pièces rondes, alors qu’ils auraient dû être traités comme de la précision fonctionnelle.

Pour les acheteurs industriels, les vérins sont un rappel utile que des pièces d’apparence simple peuvent toujours avoir une logique de fabrication impitoyable. Un vérin peut sembler parfait à la livraison et cacher encore les conditions qui deviendront plus tard des fuites d’huile, un comportement de maintien instable, une durée de vie réduite des joints et des temps d’arrêt non planifiés.

Un Vérin Hydraulique Doit Retenir la Pression et Guider le Mouvement en Même Temps

Certains composants usinés résistent principalement à la charge. D’autres guident principalement le mouvement. Un vérin hydraulique doit faire les deux.

Le tube contient le fluide sous pression. Le piston convertit cette pression en force. La tige transmet cette force vers l’extérieur tout en glissant à travers les éléments d’étanchéité et de guidage. Le presse-étoupe ou la tête protège le chemin de la tige. Les fixations d’extrémité déterminent comment le vérin voit la charge une fois installé dans la machine. Pour cette raison, le vérin n’est jamais simplement une forme tournée. C’est un ensemble de surfaces et d’ajustements en interaction dont les erreurs ne restent pas isolées longtemps.

Si l’alésage est mauvais, l’étanchéité en souffre. Si la tige est mauvaise, la durée de vie des joints et la qualité du mouvement en souffrent. Si les filetages ou les orifices sont incorrects, la qualité d’assemblage en souffre. Si les éléments de fixation sont défectueux, le vérin peut fonctionner sous une charge latérale évitable. C’est pourquoi les acheteurs ne devraient pas seulement demander si le fournisseur peut usiner des pièces de vérin. Ils devraient demander si le fournisseur comprend que la pièce combine l’étanchéité, le guidage et la charge structurelle en un seul assemblage.

Quelles Surfaces Décident Généralement du Bon Comportement du Vérin

Toutes les caractéristiques d’un vérin ne présentent pas le même risque. Certaines sont structurellement nécessaires mais comparativement indulgentes. D’autres contrôlent directement si le vérin retient la pression, se déplace proprement et survit à une utilisation répétée.

Caractéristique du Vérin	Pourquoi C’est Important en Service	Ce Qu’une Faiblesse Cause Généralement
Alésage interne	Assure l’étanchéité du piston et le mouvement guidé	Fuite interne, usure inégale, dérive et comportement de course instable
Surface de la tige	Passe à plusieurs reprises à travers les joints et les guides	Usure rapide des joints, grippage et fuite externe
Gorges d’étanchéité	Contrôlent comment les joints se placent et se chargent sous pression	Endommagement des joints, torsion, fuite et étanchéité irrégulière
Filetages et épaulements	Déterminent la vérité d’assemblage et le maintien	Ajustements faibles, chemins de charge déformés ou mauvais support d’étanchéité
Orifices et passages de fluide	Affectent la qualité du raccordement et la propreté du chemin de fluide	Risque de fuite, pièges à contamination et problèmes d’assemblage
Caractéristiques de montage	Influencent la façon dont les charges réelles de la machine entrent dans le vérin	Mauvais alignement, charge latérale et usure prématurée

C’est pourquoi un vérin doit être jugé par ses surfaces fonctionnelles critiques, et non par son apparence extérieure. Le risque réel réside généralement là où la pression, l’étanchéité et le comportement de glissement rencontrent la géométrie usinée.

La Chaîne de Processus Importe Plus Que la Forme Extérieure

Les acheteurs demandent parfois comment un vérin hydraulique est usiné, comme si une machine ou une opération devait expliquer la réponse. En pratique, la production d’un vérin est une chaîne de processus. Le composant fini dépend moins d’une seule machine impressionnante et plus du fait que la séquence, de la matière première à l’assemblage propre, est sensée.

Cette voie comprend généralement :

• La préparation du tube, de la pièce forgée ou de la barre.
• Le tournage CNC pour les diamètres, les faces, les gorges, les filetages et les épaulements.
• La préparation de l’alésage par alésage ou usinage interne associé.
• Le perçage et le fraisage pour les orifices, les méplats, les caractéristiques de montage ou les configurations de boulons.
• Le rodage ou la finition comparable sur les alésages critiques.
• La finition de la tige et la protection de surface.
• Le nettoyage et le contrôle de la contamination avant l’assemblage.
• L’inspection et la vérification orientée pression après l’assemblage.

Toutes les conceptions n’utilisent pas chaque étape de la même manière, mais la logique reste cohérente. La géométrie générale est établie en premier. Les surfaces fonctionnelles sont affinées plus tard. La propreté devient plus critique à mesure que la pièce se rapproche de l’assemblage final. Lorsque cette séquence est faible, le vérin a souvent l’air acceptable avant de se comporter mal.

Le Tournage Crée une Grande Partie de la Géométrie, Mais Pas la Fiabilité Totale

De nombreux composants de vérin sont des pièces de révolution, donc le tournage CNC effectue une grande partie du travail. Les tiges, les chapeaux, les presse-étoupes, les sections filetées, les transitions de diamètre et les formes de gorges s’intègrent naturellement dans la production de pièces tournées. Cette efficacité peut induire les acheteurs en erreur en leur faisant supposer que la famille des vérins est courante. Ce n’est pas le cas.

Le tournage crée la géométrie, mais il crée également des relations qui affecteront plus tard l’étanchéité et l’alignement. La largeur et la profondeur des gorges, l’emplacement des épaulements, la qualité du filetage, les transitions de diamètre et la concentricité sont importantes car l’assemblage en dépend. Si les orifices ou les caractéristiques de montage sont ajoutés plus tard par perçage ou fraisage, les références tournées doivent toujours rester fiables.

Donc, « ce n’est qu’une pièce tournée » est le mauvais état d’esprit pour l’approvisionnement. Le vérin peut être une pièce de révolution, mais les conséquences de fabrication sont plus proches d’une quincaillerie sous pression que d’un travail ordinaire sur arbre.

La Qualité de l’Alésage Se Manifeste Généralement Plus Tard Sous Forme de Fuite, de Dérive ou d’Usure des Joints

L’alésage interne est l’une des lignes de démarcation les plus claires entre les vérins qui ont simplement l’air usinés et les vérins qui fonctionnent bien en service.

L’alésage n’est pas seulement une cavité interne. C’est l’environnement de fonctionnement du piston et de son système d’étanchéité. Si cette surface est conique, déformée, évasée ou finie de manière incohérente, la charge d’étanchéité devient inégale. Le résultat n’est pas nécessairement une défaillance catastrophique immédiate. Plus souvent, il se manifeste par une fuite progressive, une usure inégale des joints, un comportement de maintien instable ou une dérive dans les vérins censés maintenir une position.

C’est pourquoi un diamètre interne apparemment acceptable ne suffit pas. L’alésage doit se comporter comme une surface d’étanchéité et de mouvement, pas seulement comme un trou usiné nominal.

La Finition de l’Alésage Est Souvent l’Endroit Où le Vérin Cesse d’Être de la Chaudronnerie Générique

L’une des erreurs d’approvisionnement les plus faciles est de supposer qu’une fois la géométrie tournée et alésée, la partie difficile est terminée. Pour de nombreux vérins, la véritable différence fonctionnelle apparaît plus tard dans les étapes de finition.

Les alésages critiques nécessitent souvent un rodage ou une étape d’affinage équivalente car l’étanchéité et le glissement dépendent de plus que de la taille de base. Le caractère de surface, la cohérence et la propreté sont tous importants. Si le fournisseur est vague sur la façon dont les alésages critiques sont finis et vérifiés, cela importe plus qu’un délai rapide ou un prix unitaire attractif.

C’est souvent là que la pièce cesse d’être un usinage générique et devient un composant hydraulique. L’étape de finition est l’endroit où le comportement d’étanchéité obtient ses véritables fondations.

La Finition et la Protection de la Tige Comptent Plus Que ce à Quoi de Nombreux Acheteurs S’attendent

La surface de la tige mérite également plus d’attention qu’elle n’en reçoit souvent. Cette surface passe à plusieurs reprises à travers des joints et des racleurs. Si elle est rugueuse, entaillée, endommagée lors de la manipulation ou mal protégée après la finition, le vérin peut commencer à payer cette faiblesse par une usure accélérée des joints et des fuites externes.

C’est l’une des raisons pour lesquelles la « défaillance des joints » est souvent un diagnostic trompeur. Le joint peut être la première victime visible, mais la cause profonde peut être une surface de tige endommagée, une mauvaise finition ou une manipulation négligente après l’usinage. Les acheteurs doivent prêter attention au fait que le fournisseur traite la protection de la tige comme faisant partie du processus ou comme une simple réflexion après coup.

La Qualité des Gorges Est une Exigence Fonctionnelle, Pas un Détail Mineur de Tour

Les gorges d’étanchéité reçoivent souvent moins d’attention dans les discussions que l’alésage et la tige, mais elles sont tout aussi importantes pour le comportement du vérin. La géométrie de la gorge contrôle comment les éléments d’étanchéité se placent, comment ils se chargent sous pression et comment ils survivent aux mouvements répétés.

Si les bords des gorges présentent des bavures, des broutages, une mauvaise finition ou une géométrie inexacte, le joint peut être endommagé lors de l’assemblage ou forcé à travailler dans une position instable par la suite. C’est pourquoi la qualité des gorges ne doit jamais être traitée comme un détail trivial. Lorsque les réclamations concernant le vérin sont plus tard étiquetées comme « mauvais joints », la gorge mérite souvent un second regard.

Les Orifices, les Filetages et les Caractéristiques de Montage Affectent Encore la Durée de Vie

Il est tentant de se concentrer uniquement sur l’alésage et la tige car ils semblent être les zones de précision évidentes. Mais les filetages, les orifices, les faces de montage et les caractéristiques d’extrémité influencent toujours la façon dont le vérin se comporte une fois installé.

Les filetages faibles peuvent compromettre l’assemblage et le maintien. Les orifices mal usinés peuvent créer des problèmes de raccordement ou piéger la contamination. Les caractéristiques de montage sont importantes car elles façonnent la façon dont le vérin voit la charge dans la machine réelle. Si l’ensemble installé fonctionne sous une charge latérale évitable parce que la géométrie de support est faible ou incohérente, la tige et le système d’étanchéité paieront pour ce désalignement en service.

La fiabilité du vérin n’est donc pas créée par une seule surface interne polie. Elle est préservée par une chaîne de caractéristiques connexes qui maintiennent la pression, le mouvement et l’alignement fonctionnant ensemble honnêtement.

Le Contrôle de la Propreté Fait Partie de la Norme de Fabrication

Les pièces hydrauliques punissent la contamination. Les copeaux, les fragments de bavures, les débris abrasifs et les conditions d’assemblage négligentes peuvent rapidement annuler la valeur d’un usinage par ailleurs précis. C’est pourquoi la propreté ne doit pas être traitée comme une tâche ménagère finale. Elle fait partie intégrante de la norme de fabrication elle-même.

Une bonne production de vérins protège les surfaces finies, nettoie soigneusement les passages, évite d’entraîner la pollution dans les cavités critiques et traite l’assemblage final comme un transfert contrôlé plutôt qu’une simple étape d’ajustement. Les acheteurs ne voient pas toujours cet effort sur une ligne de devis, mais ils en ressentent l’absence plus tard par le grippage, les fuites, les mouvements erratiques et des intervalles de service raccourcis.

C’est souvent le moyen le plus simple de faire la distinction entre un atelier qui peut usiner des pièces et un atelier qui peut livrer de la quincaillerie prête pour vérin.

De Nombreux « Problèmes de Joints » Commencent en Amont du Joint

Les réclamations concernant les vérins sont souvent résumées comme des problèmes de joints car les joints sont des éléments d’usure visibles et les fuites sont faciles à remarquer. Mais la cause profonde commence souvent plus tôt dans la chaîne.

Les causes amont courantes comprennent :

• Surfaces de tige rugueuses ou endommagées.
• Alésages qui n’ont pas été affinés honnêtement.
• Bords de gorge avec bavures ou mauvaise finition.
• Filetages ou épaulements qui déforment le comportement de l’assemblage.
• Contamination interne laissée après l’usinage.
• Géométrie de montage qui introduit une charge latérale que le fournisseur n’a jamais discutée.

C’est important car cela change la façon dont un acheteur doit interpréter la capacité d’un fournisseur. Si un fournisseur parle comme si la qualité du vérin dépendait principalement de la sélection des bons joints, la compréhension de la fabrication peut être trop superficielle pour un travail de service sérieux.

La Réparation et la Remanufacture Ne Sont Pas la Même Chose Que la Production Neuve

Toutes les décisions concernant les vérins ne partent pas d’un nouveau plan et de matière fraîche. De nombreuses usines ont besoin de réparation, de remanufacture ou de remplacement de vérins déjà intégrés dans des systèmes plus grands. Cela change la question de l’approvisionnement car l’historique d’usure, les dommages à la tige, l’état de l’alésage et l’historique de contamination comptent maintenant autant que la géométrie nominale.

Le travail de réparation peut impliquer la restauration d’une tige, la récupération des caractéristiques du presse-étoupe, le nettoyage des zones d’étanchéité ou la décision que le tube d’origine ne vaut plus la peine d’être conservé. Les acheteurs doivent être prudents ici car la capacité d’usiner des pièces métalliques de remplacement n’est pas la même que la capacité de restaurer une véritable performance hydraulique. Un fournisseur peut être compétent en fabrication et encore faible en récupération de pression et de mouvement.

C’est pourquoi l’approvisionnement en réparation nécessite une conversation plus disciplinée qu’un simple remplacement de pièce générique.

Les Questions au Fournisseur Qui Révèlent Généralement la Profondeur Réelle du Processus

Les acheteurs n’ont pas besoin de devenir des concepteurs hydrauliques pour s’approvisionner en vérins plus intelligemment. Ils ont besoin de poser des questions qui révèlent si le fournisseur voit les véritables points de défaillance.

Les questions utiles comprennent :

• Quelles surfaces sont traitées comme critiques pour la fonction d’étanchéité et de guidage ?
• Comment les alésages sont-ils affinés et vérifiés lorsque la performance est importante ?
• Comment les tiges sont-elles protégées après la finition ?
• Quelle méthode de nettoyage est utilisée avant l’assemblage ou l’expédition ?
• Comment les gorges, les filetages et les faces soumises à pression sont-ils inspectés ?
• Est-ce traité comme un usinage général ou comme de la quincaillerie pression et mouvement ?

Ces questions éloignent la discussion des affirmations vagues sur la capacité d’usinage et la dirigent vers la discipline de processus qui détermine la durée de vie en service.

La Note d’Application Compte Souvent Plus Que ce Que les Acheteurs Réalisent

Une autre erreur d’approvisionnement mérite d’être soulignée. Les acheteurs envoient parfois un dossier de plans propre mais presque aucun contexte opérationnel. Pour les vérins hydrauliques, ce contexte manquant peut avoir une grande importance.

La fréquence des courses, l’exposition à la contamination, le service de maintien, le risque de charge latérale et l’intensité générale du service affectent tous la sensibilité du vérin à l’état de surface, à l’alignement et à la propreté. Un vérin utilisé occasionnellement pour un bridage de base a un profil de risque différent d’un vérin qui cycle lourdement dans un environnement de production automatisée.

Le fournisseur n’a pas nécessairement besoin de reconcevoir le vérin. Mais l’acheteur doit communiquer suffisamment sur le service réel pour que la conversation sur la fabrication commence par la réalité du service plutôt que par la géométrie seule.

Pourquoi Ce Sujet est Encore Pertinent dans le Monde d’un Lecteur de Pandaxis

Pandaxis ne se présente pas ici comme un catalogue de vérins hydrauliques. La valeur du sujet est la littératie de l’acheteur. Les lecteurs de Pandaxis gèrent souvent de l’automatisation du travail du bois, de la manutention et des équipements de production où les vérins sont des composants de soutien au sein du système plus vaste. Ces composants de soutien doivent encore être approvisionnés avec discipline si la machine principale doit maintenir sa disponibilité.

C’est pourquoi la leçon va au-delà des spécialistes de la transmission de puissance. Une usine peut investir dans des machines de base capables et perdre encore des performances à cause d’une quincaillerie de soutien faible si elle ne comprend pas comment ces pièces doivent être usinées et évaluées. Pour les acheteurs qui tentent de faire la différence entre un usinage ordinaire et un travail vraiment critique pour la fonction, il est utile de comprendre quand le travail sur composant de précision cesse d’être interchangeable avec l’usinage général.

Traitons le Vérin Comme une Précision Fonctionnelle, Pas un Travail Rond Générique

Un vérin hydraulique CNC est un actionneur hydraulique dont les pièces clés sont usinées par des processus CNC suffisamment précis pour assurer la rétention de pression, le mouvement guidé et l’étanchéité reproductible en service. Le chemin peut comprendre le tournage, la préparation de l’alésage, le perçage, le fraisage, le rodage, la finition de la tige, le nettoyage et l’assemblage contrôlé. La forme extérieure peut sembler simple, mais la logique de service ne l’est pas.

C’est la conclusion pratique. Jugez le vérin par la discipline de la chaîne de processus, pas par la simplicité de la géométrie. Un devis d’apparence moins cher peut encore devenir le vérin le plus cher si le fournisseur traite la qualité de l’alésage, la protection de la tige, l’intégrité des gorges et la propreté à la légère. Une fois que les acheteurs commencent à considérer les vérins comme des composants de précision fonctionnelle plutôt que comme du travail sur pièces rondes génériques, les bonnes questions deviennent beaucoup plus faciles à poser.
