Qu’est-ce qu’un joint racleur CNC ?

Un joint racleur de CN est facile à sous-estimer car il est petit, peu coûteux et généralement caché à l’intérieur d’un ensemble plus large qui retient le plus l’attention. Les acheteurs parlent de la puissance de la broche, de la taille du guidage, de la stabilité du contrôleur, de la réponse du servo et de la force hydraulique. Les équipes de maintenance parlent de fuites, de perte de pression, de vérins qui grippent, de tiges rayées ou de contamination du fluide. Le joint racleur n’entre souvent dans la conversation qu’après l’apparition de ces symptômes plus importants.

C’est l’inverse. Dans de nombreux environnements de production réels, le joint racleur est la première pièce qui décide si un matériau abrasif extérieur sera autorisé à pénétrer à l’intérieur. S’il maintient la poussière, la boue, les copeaux, le liquide de refroidissement séché et la crasse de l’atelier loin de la surface en mouvement, les joints et les surfaces de palier plus coûteux ont une chance de vivre une vie normale. S’il cesse de faire ce travail, la machine peut sembler bonne pendant un certain temps, mais le processus d’usure a déjà commencé.

Parfois appelé joint racleur, un joint racleur est l’élément d’exclusion monté à l’endroit où une tige ou une surface mobile similaire passe de l’environnement exposé à une zone interne plus protégée. Sa tâche principale n’est pas de maintenir la pression. Sa tâche est d’éliminer la contamination avant que cette contamination ne puisse pénétrer dans la zone d’étanchéité, de guidage ou de lubrification située derrière lui.

Cette définition simple explique pourquoi une pièce si bon marché peut avoir un effet disproportionné sur la fiabilité de la machine. Elle se situe à la première frontière qui décide si le côté sale de l’atelier reste à l’extérieur du mécanisme.

Pourquoi Ce Petit Joint Est Si Important

La meilleure façon de comprendre un joint racleur est d’arrêter de le considérer comme un composant isolé et de commencer à penser au chemin que suit la contamination. Une tige s’étend dans l’espace ouvert. Pendant qu’elle est exposée, elle collecte tout ce que le processus et l’atmosphère de l’atelier déposent sur elle. Lorsque la tige se rétracte, cette même surface tente de ramener la contamination à l’intérieur.

Le joint racleur est là pour interrompre ce transfert.

S’il fait bien son travail, la surface en mouvement entre dans la zone protégée beaucoup plus proprement qu’elle ne le ferait autrement. S’il fait mal son travail, la contamination franchit la frontière et commence à affecter des pièces qui sont plus précises, moins visibles et plus coûteuses à réparer.

C’est important car la contamination est rarement passive. La poussière fine devient abrasive une fois mélangée aux lubrifiants. Les résidus de liquide de refroidissement peuvent sécher en un dépôt dur. Les fines particules métalliques peuvent rayer une surface par un mouvement répété. La boue humide peut transporter des particules abrasives bien au-delà du point où un essuyage extérieur occasionnel les aurait arrêtées. Le joint racleur ne combat pas une défaillance dramatique unique. Il combat un flux constant de petites intrusions qui s’accumulent pour former de l’usure.

En ce sens, un joint racleur protège la durée de vie de l’ensemble en refusant l’entrée au mauvais matériau au moment le plus précoce possible.

Ce Que Fait Réellement Un Joint Racleur

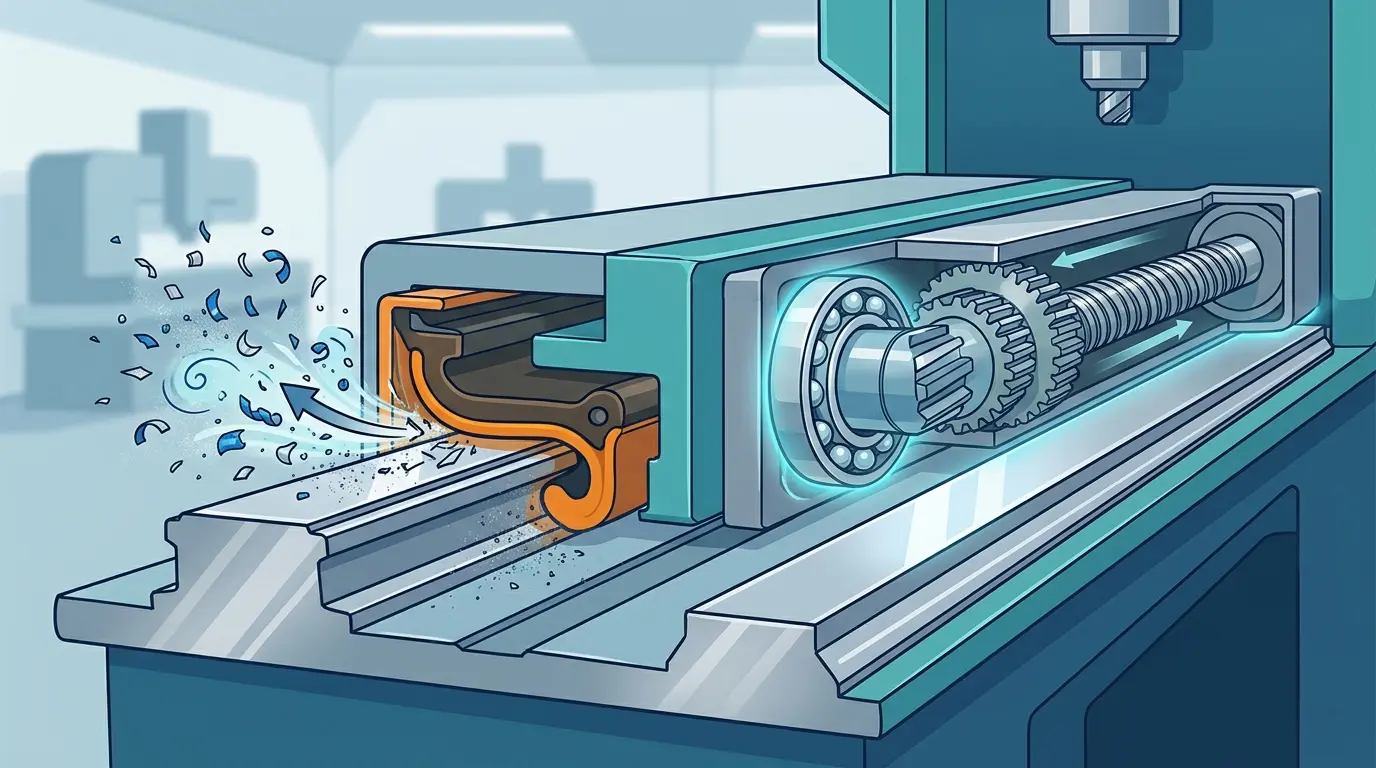

Sur chaque course de retour, la lèvre d’étanchéité ou le bord de raclage entre en contact avec la surface mobile exposée et enlève la contamination de celle-ci. Le profil exact, le matériau et le style de boîtier peuvent varier selon l’application, mais la logique fonctionnelle reste la même : le joint doit éliminer le matériau qui n’a pas sa place à l’intérieur.

Ce matériau indésirable comprend généralement :

• La poussière de bois fine dans les environnements de travail du panneau ou de menuiserie.
• Les copeaux ou fines de métal autour des zones d’usinage.
• Le film de liquide de refroidissement séché qui piège des particules supplémentaires.
• La boue de pierre ou abrasive dans les zones de fabrication humides.
• La saleté générale en suspension dans l’air, les débris de manipulation et les résidus de processus.

Le racleur n’est pas censé résoudre à lui seul toutes les exigences d’étanchéité. Il fait partie d’un système. Sa valeur vient du fait qu’il offre aux éléments d’étanchéité et de guidage internes une surface plus propre avec laquelle travailler. Si vous demandez au jeu de joints intérieur de survivre sans exclusion efficace au point d’entrée, vous forcez des pièces coûteuses à faire un travail qu’elles n’étaient pas censées faire.

C’est pourquoi les bonnes équipes ne jugent pas un joint racleur uniquement sur le fait que la machine fuit actuellement ou non. Elles le jugent sur le fait que la machine reste suffisamment propre au niveau du point d’entrée mobile pour éviter la progression de l’usure plus à l’intérieur.

L’Exclusion Et Le Maintien De La Pression Sont Des Travaux Différents

De nombreux ateliers regroupent tous les joints dans une seule catégorie mentale. Cela conduit généralement à un mauvais dépannage. Un joint racleur, un joint de tige et un élément de maintien de pression interne peuvent vivre proches les uns des autres, mais ils n’effectuent pas la même tâche.

Composant	Tâche Principale	Conséquence d’une Défaillance
Joint racleur	Exclure la contamination extérieure	Le matériau abrasif se déplace vers l’intérieur et raccourcit la durée de vie des surfaces internes
Joint de tige ou de pression	Retenir le fluide hydraulique ou le milieu contrôlé	Fuite, perte de pression, mouvement instable et incohérence du processus
Élément de guidage ou de support	Maintenir le support de surface et l’alignement	Usure inégale, mouvement rugueux, charge latérale et problèmes de géométrie

Cette distinction est importante car la défaillance du joint racleur semble souvent indirecte au début. La machine peut ne pas montrer de fuite de fluide spectaculaire le premier jour. Au lieu de cela, la tige commence à revenir sale, la durée de vie du joint devient plus courte, des résidus s’accumulent au point d’entrée, ou le vérin commence à sembler plus rude après des périodes d’inactivité. Les équipes qui ne recherchent que les symptômes de perte de pression peuvent passer à côté de l’histoire de la contamination jusqu’à ce que la réparation devienne plus coûteuse.

En termes pratiques, le joint racleur est la pièce qui tente d’empêcher l’environnement de devenir la cause profonde de dommages plus profonds aux joints.

Où Les Machines CN Utilisent Couramment Les Joints Racleurs

L’expression revient souvent dans les discussions sur les vérins hydrauliques car les tiges de vérin rendent la fonction facile à visualiser. Mais la même logique d’exclusion s’applique partout où une surface mobile exposée pénètre dans un mécanisme protégé.

Les cas d’utilisation industrielle typiques incluent :

• Les tiges de vérin exposées sur les brides, les systèmes de levage ou les mouvements auxiliaires de la machine.
• Les ensembles de mouvement près des opérations produisant de la poussière.
• Les actionneurs pneumatiques ou hydrauliques situés à l’extérieur de la protection complète du carter.
• Les systèmes de portes, couvercles ou positionnement qui cyclent dans l’air sale de l’atelier.
• Tout ensemble à mouvement alternatif où la contamination extérieure peut pénétrer à l’intérieur sur la surface mobile.

L’assemblage exact peut différer d’un type de machine à l’autre, mais le risque sous-jacent ne change pas. Si une surface mobile passe du temps dans la zone sale puis rentre dans une zone interne plus propre, le contrôle de la contamination à cette frontière est important.

C’est une des raisons pour lesquelles une évaluation sérieuse de l’équipement ne devrait pas s’arrêter aux spécifications principales. Les machines vivent dans des environnements de production réels, pas dans des conditions de brochure. Une plateforme qui gère honnêtement la contamination a tendance à mieux vieillir qu’une qui a l’air bien sur le papier mais laisse le mouvement exposé mal protégé.

Comment La Contamination Passe La Frontière

Beaucoup de gens imaginent une défaillance de racleur comme une lèvre déchirée de façon dramatique. Cela arrive, mais la plupart des progressions de l’usure sont moins dramatiques. Le racleur commence à perdre son efficacité progressivement tandis que la charge de contamination reste constante ou augmente.

La séquence typique ressemble à ceci :

1. La surface exposée accumule de la poussière, du liquide de refroidissement séché, des fines ou de la boue.
2. La lèvre du racleur rencontre une charge qu’elle ne peut plus éliminer proprement.
3. Une partie de la contamination passe le bord du joint.
4. La zone d’étanchéité ou de guidage interne commence à fonctionner dans un état plus sale.
5. L’usure s’accélère sur les composants qui étaient censés voir une surface plus propre.

C’est pourquoi une machine peut sembler acceptable extérieurement alors que l’usure interne est déjà alimentée par un point d’exclusion défaillant. La saleté n’a pas besoin d’arriver d’un seul coup. Elle a seulement besoin d’arriver de manière continue.

La poussière de bois est un bon exemple. La poussière fine se dépose sur les tiges exposées même lorsque la machine ne bouge pas. Lorsque cette tige se rétracte, la poussière est transportée à travers la lèvre du racleur. Si la poussière est sèche et légère, une partie peut être exclue proprement. Si elle s’est mélangée à des résidus ou à de l’humidité, elle peut se comporter de manière beaucoup plus agressive. La même logique s’applique aux éclaboussures de liquide de refroidissement qui sèchent en un film collant. Le racleur ne nettoie plus une surface métallique nue. Il gratte une couche contaminée qui peut broyer son propre bord.

Une fois que les équipes comprennent le chemin de la contamination, le dépannage devient moins réactif et plus spécifique.

La Surface De La Tige Décide Si Un Nouveau Racleur A Une Chance

L’une des erreurs de maintenance les plus courantes est de remplacer un joint racleur sans évaluer sérieusement la surface contre laquelle il travaille. Un nouveau joint ne peut pas rester en bonne santé longtemps si la tige ou l’arbre est déjà devenu la source des dommages.

Les problèmes qui détruisent couramment les nouveaux racleurs prématurément incluent :

• Les rayures qui coupent ou abrasent la lèvre.
• La corrosion ou le piquage qui interrompt le contact.
• Les résidus séchés qui agissent comme une pâte abrasive.
• La contamination accumulée autour de la zone du boîtier.
• Le désalignement ou la charge latérale qui crée un contact inégal.

En d’autres termes, un joint racleur n’est pas un bouton de réinitialisation magique. Si la surface est devenue mauvaise, la nouvelle lèvre suivra souvent le chemin de la défaillance.

C’est pourquoi un bon travail de réparation commence par une question plus large : dans quel état se trouve la surface mobile, et pourquoi en est-elle arrivée là ? Si la réponse est un dommage de surface, un mauvais nettoyage, une protection manquante ou une exposition anormale à la contamination, alors remplacer uniquement le joint ne modifiera probablement pas le résultat à long terme.

La leçon de maintenance est simple : ne supposez jamais qu’un racleur défaillant est un événement de pièce isolé. Vérifiez la surface, le boîtier, la source de contamination et l’état du mouvement avant de considérer le travail comme terminé.

Les Modes De Défaillance Que Les Ateliers Voient Réellement

Les problèmes de joint racleur se présentent généralement comme des indices au niveau de l’atelier plutôt que comme des définitions théoriques. Plus ces indices sont pris au sérieux tôt, moins la réparation a tendance à être coûteuse.

Ce Que L’Atelier Voit	Ce Que Cela Signifie Souvent
De la saleté s’accumulant là où la tige pénètre dans l’assemblage	Le point d’exclusion ne nettoie plus efficacement
Fuite de couleur foncée ou sale	La contamination externe s’est déjà mélangée au chemin d’étanchéité
Joints principaux qui cèdent trop souvent	Les composants internes vivent dans un environnement plus sale que prévu
Mouvement de la tige rugueux après une période d’inactivité	Des dépôts ont durci sur la surface exposée et ont été traînés à travers le point d’entrée
Déchirure visible de la lèvre, durcissement ou morceaux manquants	Le racleur a atteint la fin de sa vie ou a été attaqué par des dommages de surface ou une contamination excessive
Réparations répétées avec peu d’amélioration de la durée de vie	La cause profonde est plus large que le remplacement du joint lui-même

Aucun de ces symptômes ne prouve que le racleur est le seul composant endommagé. Ils montrent que le contrôle de la contamination à la frontière d’entrée ne peut plus être fiable. Cela devrait immédiatement élargir la portée de l’inspection.

Une erreur de diagnostic courante consiste à se concentrer sur la pièce défaillante la plus coûteuse et à la traiter comme l’origine du problème. Si le joint de tige a cédé prématurément, les équipes blâment le joint de tige. Si le vérin fuit, elles blâment le côté fluide. Si le mouvement devient rude, elles blâment l’alignement ou l’usure interne. Ce peuvent être toutes des constatations valables, mais elles peuvent aussi être des conséquences en aval d’un racleur qui a cessé de protéger le système plus tôt.

Le Temps D’Inactivité, Les Conditions De Redémarrage Et Les Habitudes De Nettoyage Comptent Plus Que De Nombreuses Équipes Ne Le Pensen

Le fonctionnement continu n’est pas la seule menace. Dans de nombreux ateliers, le temps d’inactivité est l’endroit où le prochain problème de racleur se prépare.

Pendant les périodes d’inactivité :

• La poussière se dépose sur les surfaces exposées.
• Les résidus de liquide de refroidissement sèchent et durcissent.
• La crasse en suspension dans l’air s’accumule là où personne ne la remarque.
• L’humidité peut commencer à attaquer l’état de surface.

Lorsque la machine redémarre, la première course de retour peut entraîner une couche concentrée de contamination à travers la lèvre du racleur. C’est pourquoi le lundi matin, les redémarrages après arrêt ou les machines revenant d’une utilisation irrégulière peuvent soudainement montrer un mouvement rugueux ou des points d’entrée plus sales. Le problème n’est pas apparu de nulle part. Il a mûri pendant que la machine était à l’arrêt.

Les habitudes de nettoyage influencent directement ce résultat. Une équipe qui essuie correctement les tiges exposées, enlève les résidus avant qu’ils ne durcissent et inspecte les points d’entrée avant le redémarrage évite souvent le cycle de défaillance répétée. Une équipe qui ne remarque la zone qu’après l’apparition de rugosités ou de fuites est déjà en retard.

C’est aussi pourquoi la stratégie de contamination environnante est importante. Les protections, couvercles, drains, extraction et l’entretien ménager peuvent faire une plus grande différence que simplement choisir un autre joint de remplacement en espérant qu’il dure plus longtemps.

Une Logique De Remplacement Qui Empêche La Même Défaillance De Revenir

La bonne décision de remplacement est généralement plus large que la substitution d’une pièce. Si un racleur est défaillant, la question n’est pas seulement quel joint remettre. La question est ce qui doit être corrigé pour que le joint suivant ne soit pas nourri dans les mêmes conditions.

Une routine de remplacement pratique comprend généralement :

1. Inspecter La Surface Exposée

Recherchez les rayures, la corrosion, les dépôts durcis et toute preuve que la tige ou l’arbre lui-même endommage la lèvre.

2. Nettoyer Toute La Zone D’Entrée

N’installez pas un racleur neuf dans un boîtier contaminé ou autour de débris accumulés. Le nouveau joint devrait commencer sa vie dans un chemin propre.

3. Vérifier Les Dommages Connexes

Si la contamination s’est clairement déplacée vers l’intérieur, inspectez les joints internes, les guidages et l’état du fluide au lieu de supposer que le problème s’est arrêté à la lèvre extérieure.

4. Examiner L’Environnement

Demandez-vous si la charge de poussière, les éclaboussures, la boue ou l’accumulation pendant l’inactivité est anormale. Si c’est le cas, la solution peut nécessiter des changements de protection ou de nettoyage, et pas seulement un joint.

5. Confirmer L’État Du Mouvement

En cas de désalignement, de charge latérale ou de dommage de surface, le nouveau racleur peut tomber en panne rapidement même si le remplacement lui-même est correct.

Les équipes qui sautent ces étapes créent souvent l’illusion d’une réparation tout en préservant le mécanisme d’usure d’origine.

Ce Que Les Acheteurs Et Les Responsables De Maintenance Devraient Demander Avant De Faire Confiance À Une Machine Dans Une Production Sale

Ce sujet va au-delà des établis de réparation. Les acheteurs qui comparent les plateformes de machines devraient se soucier du contrôle de la contamination autour du mouvement exposé, car une mauvaise protection devient généralement un problème de possession, pas seulement un détail de service.

Les questions utiles incluent :

• Quelles surfaces mobiles sont exposées à la poussière, aux copeaux, au liquide de refroidissement ou à la boue ?
• Comment ces surfaces sont-elles protégées pendant les périodes d’inactivité ?
• Les points d’exclusion sont-ils faciles à inspecter et à entretenir ?
• La machine dépend-elle d’un bon entretien ménager pour survivre, ou est-elle conçue pour tolérer une contamination réaliste ?
• Les protections, couvercles, drains et la stratégie d’étanchéité sont-ils traités comme faisant partie de la conception de la machine plutôt que comme une réflexion après coup ?

C’est la même discipline que les acheteurs utilisent lorsqu’ils comparent les devis de machines CN ligne par ligne. La classe de machine visible compte, mais aussi les petits détails de protection qui déterminent si la machine se sentira encore stable après des mois de poussière de production et de résidus. Cela fait aussi partie de la décision de ce qui rend un équipement CN industriel digne d’investissement. La durabilité est rarement un seul composant héroïque. C’est le résultat de nombreux choix de conception ordinaires qui empêchent la saleté, la chaleur, les vibrations et une mauvaise utilisation d’atteindre les pièces qui coûtent le plus à réparer.

Dans l’ensemble de la gamme de machines Pandaxis, les catégories de machines peuvent changer, mais la logique de maintenance ne change pas. Qu’un atelier évalue des équipements de travail du panneau, des systèmes de routage ou des plateformes industrielles plus lourdes, le mouvement exposé a toujours besoin d’une protection honnête contre le matériau que le processus crée.

La Première Frontière À Garder Honnête

Un joint racleur de CN est la barrière d’exclusion extérieure qui nettoie une tige mobile ou une surface similaire avant que cette surface ne rentre dans un mécanisme protégé. Cela semble mineur jusqu’à ce que vous suiviez le chemin d’usure qui commence lorsque la barrière cesse de fonctionner. Alors la logique devient évidente : la contamination franchit la frontière, les surfaces internes fonctionnent plus sale, l’usure s’accélère, et une pièce bon marché négligée devient le point de départ d’une histoire de réparation coûteuse.

C’est pourquoi le joint racleur mérite plus de respect que sa taille ne le suggère. Il n’est pas glamour, et il n’attire généralement pas le blâme en premier, mais il décide souvent si la machine passe sa vie à fonctionner dans une condition contrôlée ou à importer lentement le sol de l’atelier dans le mécanisme.

Pour la maintenance pratique, la leçon est directe. Traitez le racleur comme la première ligne de contrôle de la contamination. Inspectez-le avant que les joints plus profonds ne tombent en panne. Nettoyez la surface exposée avant que les dépôts ne durcissent. Refusez d’installer une nouvelle lèvre contre une tige endommagée en vous attendant à un résultat différent. Et lorsque des défaillances récurrentes apparaissent, élargissez le diagnostic à l’ensemble du chemin de contamination au lieu de blâmer uniquement la pièce de remplacement.

Dans une production poussiéreuse, chargée de copeaux, humide de liquide de refroidissement ou sujette à la boue, cette petite discipline protège certaines des surfaces de précision les plus coûteuses de la machine. Le joint racleur est petit. L’usure qu’il empêche ne l’est pas.
