Qu’est-ce qu’un entraîneur de face pour un tour CNC ?

Lorsqu’un processus de tournage dépend de la conservation de la majeure partie du diamètre extérieur ouvert en un seul montage, le serrage ordinaire peut devenir une partie du problème. Les mors qui maintiennent la pièce bloquent également des sections du diamètre extérieur, et chaque fois que la pièce est reprise, le risque de faux-rond, de décalage d’alignement ou de perte de concentricité augmente. Un entraîneur frontal est l’une des solutions de serrage utilisées lorsque l’atelier souhaite transmettre le couple par la face d’extrémité tout en laissant une plus grande partie de l’extérieur libre pour l’usinage.

Un entraîneur frontal est un dispositif de serrage qui entraîne la pièce par contact sur la face plutôt que par serrage conventionnel du diamètre extérieur. Dans les applications de tournage, il est couramment utilisé avec un support de centre afin que la pièce puisse tourner tout en laissant une plus grande partie de la surface extérieure accessible. Cela rend l’entraînement frontal précieux dans le bon processus, mais cela ne le rend pas universellement meilleur que les mandrins, les pinces ou autres méthodes de maintien de pièces rondes. Il s’agit d’un choix stratégique pour un problème de serrage spécifique.

Le Problème de Serrage Qu’un Entraîneur Frontal Résout Réellement

La raison la plus claire d’utiliser un entraîneur frontal n’est pas la nouveauté. C’est que la pièce a besoin d’un accès au diamètre extérieur plus ininterrompu que ce que permet le serrage ordinaire, et que le processus perdrait en précision ou en efficacité si la pièce devait être reprise à plusieurs reprises.

Cela arrive souvent sur les pièces de type arbre et autres composants ronds où :

• Une grande partie du diamètre extérieur doit être usinée en un seul montage.
• Un remontage introduirait un risque de concentricité.
• Le processus bénéficie d’un support entre pointes plutôt que d’une prise par mors sur le diamètre extérieur.
• La continuité de surface est suffisamment importante pour que l’obstruction des mors devienne coûteuse.

Une fois le problème défini de cette manière, le rôle de l’entraîneur frontal devient beaucoup plus facile à comprendre. Il n’est pas là pour paraître avancé. Il est là pour protéger l’accès et la vérité du montage.

Comment un Entraîneur Frontal Transmet le Couple Sans Saisir le Diamètre

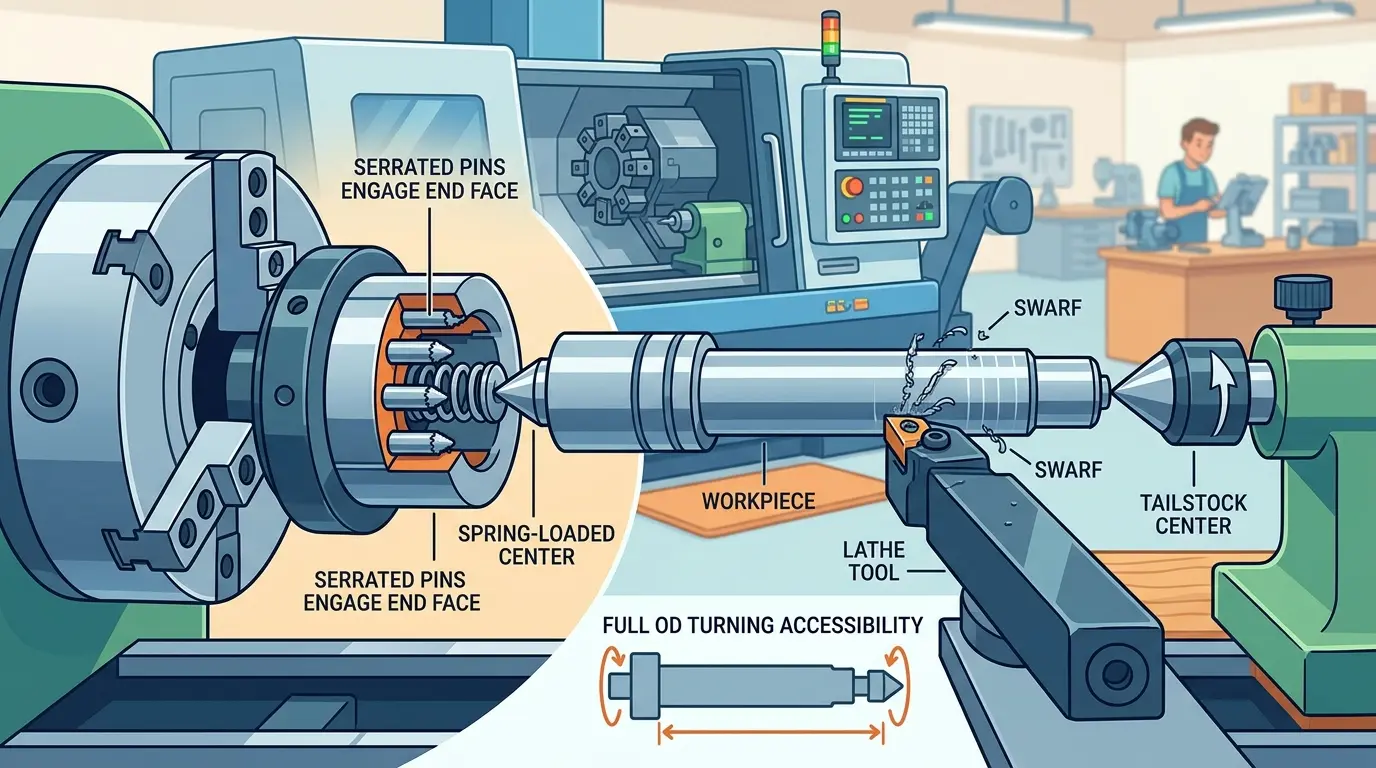

L’idée de fonctionnement est simple. L’entraîneur entre en contact avec la face d’extrémité de la pièce par l’intermédiaire de broches, de dents ou d’un autre dispositif de contact de transmission de couple. La pièce est ensuite soutenue de manière à la maintenir centrée, généralement dans une configuration de type entre-pointes ou une autre condition de support aligné. Étant donné que le couple n’est pas supporté par le contact des mors autour du diamètre extérieur, une plus grande partie du diamètre extérieur reste disponible pour le tournage.

Cela ne signifie pas que le processus est plus simple. Dans de nombreux cas, il est plus rigoureux. Mais il peut être plus efficace lorsque la priorité du serrage est de maintenir la surface extérieure accessible tout en réduisant l’erreur provenant de multiples reprises.

Pourquoi l’Accès au Diamètre Extérieur et la Concentricité Appartiennent Souvent à la Même Décision

Les entraîneurs frontaux entrent généralement en jeu lorsque deux problèmes se chevauchent. Le premier est l’accès : l’atelier souhaite usiner une plus grande partie du diamètre extérieur sans interruption due aux mors du mandrin. Le second est la concentricité : l’atelier souhaite éviter de reprendre la pièce et de risquer une dérive d’alignement entre les opérations.

Ces deux problèmes vont souvent de pair. Une pièce qui nécessite un accès quasi complet au diamètre extérieur est généralement le même type de pièce qui devient moins tolérante lorsqu’elle est repositionnée plus que nécessaire. C’est pourquoi l’entraînement frontal n’est pas simplement un élément de commodité. Dans le bon travail, il devient une partie du plan de précision.

C’est aussi pourquoi les ateliers solides évaluent l’entraînement frontal en fonction de ce qu’il protège dans le processus, et non de son caractère spécialisé.

Où l’Entraînement Frontal a Généralement du Sens

L’entraînement frontal est le plus à l’aise dans les travaux de tournage où la géométrie de la pièce et l’exigence d’inspection récompensent tous deux moins de montages. Il est généralement pertinent lorsque la pièce est de type arbre, lorsqu’une plus grande partie du diamètre extérieur doit rester ouverte pendant le tournage, et lorsque le processus peut bénéficier d’une configuration de rotation supportée qui évite de se fier à l’obstruction des mors.

Direction de Serrage	Ce à Quoi Cela Aide Habituellement	Ce Que Cela Exige Généralement en Retour
Entraîneur frontal avec support	Meilleur accès au diamètre extérieur et risque de reprise réduit sur les pièces appropriées	Bon état de la face d’extrémité et montage rigoureux
Serrage conventionnel par mandrin	Maintien direct et familier pour de nombreuses pièces	Obstruction du diamètre extérieur et possible remontage ultérieur
Maintien par pince	Bon ajustement pour certaines tailles de barres et besoins de concentricité	Moins universel selon les formes et tailles de pièces
Autre maintien spécialisé pour pièces rondes	Peut bien résoudre des problèmes de géométrie étroits	Doit être justifié par la famille de pièces réelle

Il n’y a pas de gagnant universel ici. Le choix correct du serrage dépend de ce que la pièce exige et de là où se situe le véritable risque du processus.

La Face d’Extrémité Doit Être Suffisamment Bonne pour Être Entraînée

L’une des raisons pour lesquelles l’entraînement frontal est souvent décrit comme une méthode rigoureuse est qu’elle dépend fortement de l’état de la face d’extrémité. Si la face est mauvaise, le contact est incohérent ou la disposition du support est faible, la méthode peut glisser, marquer la pièce ou compromettre la précision même qu’elle était censée protéger.

Cela signifie que les ateliers doivent contrôler :

• La préparation de la face d’extrémité.
• L’alignement de la condition de support.
• La pression de contact ou la justesse de l’engagement.
• La géométrie de la pièce qui convient réellement à la méthode.

Sans ces bases, l’avantage théorique de l’entraînement frontal disparaît rapidement. Ce n’est pas un défaut de la méthode. C’est simplement le prix à payer pour utiliser une forme de serrage plus spécifique au processus.

L’Entraînement Frontal Fonctionne Mieux Lorsque la Pièce Bénéficie Réellement de Moins de Montages

Une autre bonne façon de juger la méthode est de se demander si la pièce gagne réellement suffisamment de l’accès au diamètre extérieur en un seul montage pour justifier la rigueur supplémentaire. Si la pièce peut être serrée conventionnellement, usinée économiquement et inspectée sans risque significatif de reprise, un entraîneur frontal peut ajouter de la complexité sans assez de retour.

Mais si le remontage menace la concentricité, cache des surfaces critiques ou force des compromis de processus maladroits, l’entraînement frontal peut résoudre un problème réel et coûteux. C’est la norme correcte pour l’approbation. Le montage doit protéger un résultat d’usinage mesurable, pas simplement offrir une configuration plus intéressante.

Pourquoi le Risque de Remontage est Souvent la Véritable Histoire Économique

Les discussions sur le serrage deviennent rapidement abstraites lorsqu’elles restent au niveau de la préférence pour un montage. La lentille économique la plus utile est le risque de remontage.

Chaque fois qu’une pièce est reprise, l’atelier accepte une certaine probabilité de :

• Décalage du faux-rond.
• Perte de concentricité.
• Marquage de surface.
• Temps de montage supplémentaire.
• Complexité d’inspection.
• Plus grande dépendance à l’égard du savoir-faire de l’opérateur.

Si l’entraînement frontal réduit ou supprime ces coûts de manière significative, la méthode peut être rentable d’une manière qui n’est pas évidente à partir du seul prix du montage. Si ces risques de reprise étaient déjà faibles, le gain peut être plus faible. C’est pourquoi les acheteurs doivent toujours demander si le processus est réellement amélioré ou simplement rendu plus élaboré.

La Qualité du Support Compte Autant que l’Entraîneur Lui-même

L’entraîneur frontal n’est qu’une partie du montage. La condition de support qui l’entoure compte tout autant. Si la pièce est entraînée par la face mais soutenue négligemment, l’atelier n’a pas vraiment construit un montage de haute précision. Il a simplement déplacé la source de couple tout en laissant le reste de la géométrie vulnérable.

C’est là qu’échouent de nombreuses discussions trop simplifiées sur l’entraînement frontal. Elles parlent comme si l’entraîneur créait seul l’avantage. En réalité, l’avantage provient du système de serrage complet qui fonctionne ensemble : méthode d’entraînement, méthode de support, qualité de préparation, discipline d’alignement et stabilité du processus.

Cette vision systémique est particulièrement importante lorsque les acheteurs évaluent des fournisseurs plutôt que de gérer le processus en interne. Le fournisseur doit être capable d’expliquer la logique complète du montage, et pas seulement de nommer le montage.

Les Marques de Surface, les Centres et la Préparation Nécessitent Toujours une Attention Honnête

Parce que l’entraînement frontal utilise la face d’extrémité pour la transmission du couple, la qualité de la préparation ne peut pas être traitée à la légère. Si le processus crée des dommages à l’interface d’entraînement, ou si la condition de support est incohérente, la pièce peut souffrir de glissement, de marquage ou d’une fiabilité réduite.

C’est l’une des raisons pour lesquelles l’entraînement frontal n’est pas une mise à niveau universelle. Il est meilleur lorsque l’atelier sait réellement comment préparer et exécuter correctement le montage. Les acheteurs doivent donc être prudents avec les fournisseurs qui louent la méthode en termes généraux mais ont du mal à expliquer comment la préparation de la face d’extrémité, le support et la vérification sont contrôlés dans la pratique.

Questions Que les Acheteurs Devraient Poser à un Fournisseur ou à une Équipe de Processus Interne

Lorsqu’un fournisseur recommande l’entraînement frontal, les questions les plus utiles restent proches de la pièce et du processus :

Question	Pourquoi C’est Important
Pourquoi l’entraînement frontal a-t-il été choisi plutôt que le serrage ordinaire par mandrin ?	Oblige le fournisseur à énoncer l’avantage réel du processus
La géométrie de la pièce bénéficie-t-elle vraiment d’un accès ininterrompu au diamètre extérieur ?	Maintient la décision liée à la pièce, pas à une préférence de montage
Comment l’état de la face d’extrémité est-il préparé et vérifié ?	Confirme que le montage peut entraîner de manière fiable
Quelle méthode de support stabilise la pièce pendant le tournage ?	Montre si tout le système de serrage est cohérent
Quelle erreur de montage cette méthode réduit-elle ?	Révèle si la complexité est justifiée

Ces questions séparent un réel avantage de processus d’une méthode utilisée simplement parce qu’un atelier la préfère.

Où l’Entraînement Frontal Est la Mauvaise Complication

L’entraînement frontal n’est pas la bonne réponse lorsque la pièce n’a pas besoin d’un large accès au diamètre extérieur, lorsque le serrage ordinaire par mandrin protège déjà assez bien la précision, ou lorsque l’atelier n’a pas la discipline de montage pour rentabiliser la méthode. Dans ces situations, l’entraîneur frontal peut devenir un système plus délicat sans apporter suffisamment de bénéfice mesurable.

C’est pourquoi les acheteurs doivent être sceptiques chaque fois que la méthode est présentée comme intrinsèquement supérieure pour tous les travaux de tournage. Elle n’est meilleure que lorsque la géométrie de la pièce et le tableau des risques du montage disent qu’elle l’est. En dehors de cette zone, des méthodes de maintien plus simples peuvent être le choix de production le plus honnête.

Comment les Lecteurs de Pandaxis Devraient Utiliser Ce Sujet

Pandaxis ne présente pas les entraîneurs frontaux comme une catégorie centrale du catalogue, donc cet article est mieux utilisé comme une culture du processus de tournage pour les acheteurs traitant avec des arbres sous-traités, des composants tournés, des décisions de montage ou un travail d’approvisionnement CNC plus large. Cela compte toujours car les choix de serrage peuvent décider silencieusement si un processus de tournage devisé est stable, répétable et favorable à l’inspection.

Si la question plus large est de savoir comment les configurations de tournage intégrées changent ce qui peut être fini en un cycle machine, il est utile d’examiner quand un centre de tournage change le processus par rapport à un travail de tour plus simple. Si l’acheteur évalue des fournisseurs externes, il est également utile de comparer la capacité des services de tournage en termes de précision, de discipline de montage et de coût plutôt que par le seul langage des montages. Le but n’est pas de vénérer un dispositif de serrage. Le but est de rester clair sur ce que le montage protège.

Choisir l’Entraînement Frontal Uniquement Lorsqu’il Protège un Résultat Mesurable

Un entraîneur frontal pour un tour CNC est une méthode de serrage qui transmet le couple à travers la face de la pièce afin qu’une plus grande partie du diamètre extérieur puisse rester accessible pour l’usinage. Il est précieux lorsque cet accès réduit les reprises, protège la concentricité et supporte un processus de tournage plus précis ou plus efficace.

Il n’est pas automatiquement meilleur que le serrage ordinaire par mandrin ou d’autres méthodes de maintien de pièces rondes. Le bon choix dépend de la géométrie de la pièce, de l’état de la face d’extrémité, de la qualité du support et si le processus bénéficie réellement de moins d’interruptions autour du diamètre extérieur.

Pour les acheteurs et les responsables de processus, la règle conservatrice est simple : n’approuve l’entraînement frontal que lorsqu’il protège clairement un résultat d’usinage que le maintien plus simple compromettrait. Si ce cas ne peut pas être énoncé directement, la méthode est probablement choisie pour la mauvaise raison.
