Qu’est-ce qu’un outil de gorges sur visage en tournage CNC ?

Un outil de gorge frontale est facile à sous-estimer car la fonctionnalité qu’il usine semble souvent petite sur le dessin. Dans le travail de tournage réel, les gorges frontales sont souvent des éléments fonctionnels avec très peu de tolérance pour un accès approximatif, l’accumulation de copeaux ou la déflexion. Si la gorge est destinée à un anneau de retenue, un joint ou un emplacement d’assemblage contrôlé, une mauvaise géométrie n’est pas seulement un problème esthétique. Cela devient un problème d’ajustement après que la pièce quitte le tour.

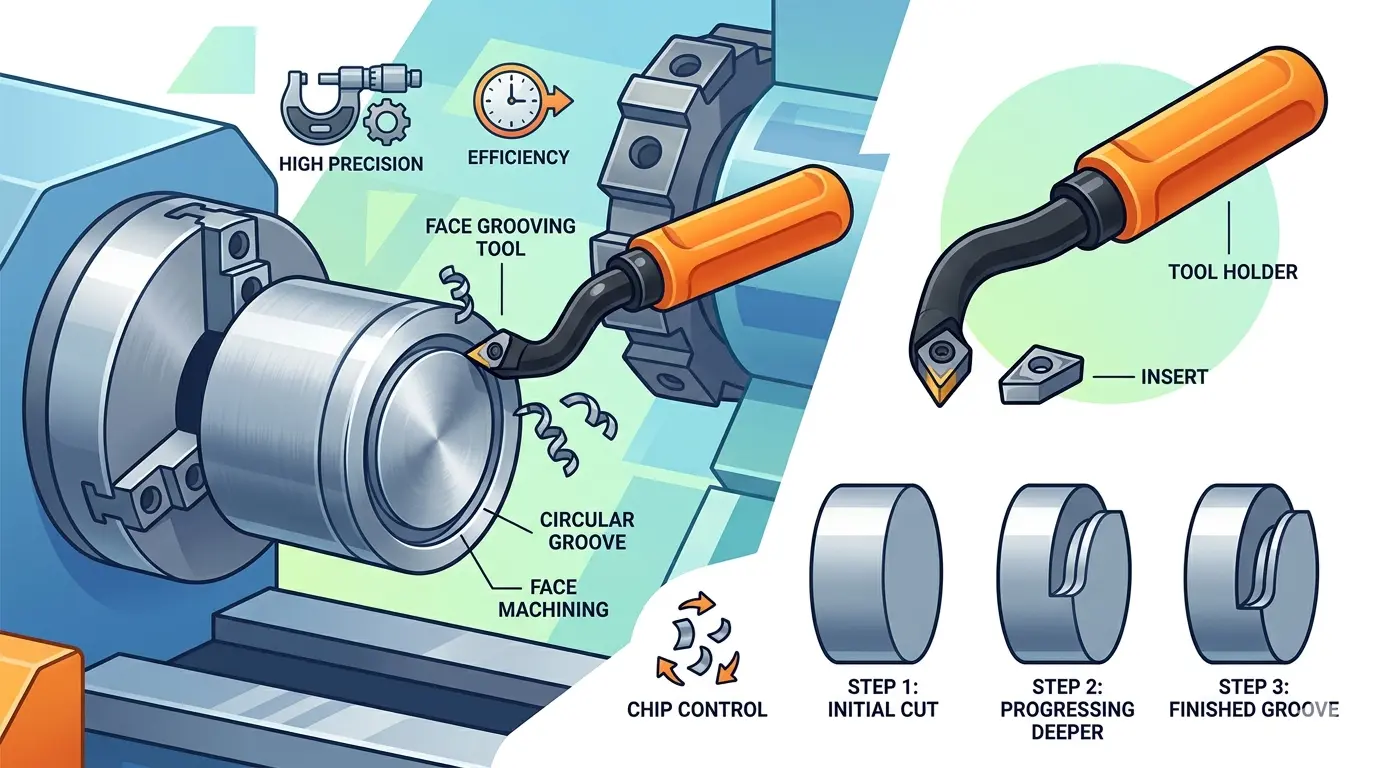

En tournage CNC, un outil de gorge frontale est conçu pour couper des gorges sur la face de la pièce ou dans des positions adjacentes à la face, près d’un épaulement où une approche de gorge standard sur diamètre extérieur peut être peu pratique, instable ou tout simplement incorrecte pour le chemin d’accès. L’outil existe parce que l’emplacement de l’élément modifie le problème de coupe. Le gorgement frontal n’est pas simplement un « petit gorgement ». C’est une situation d’accès-et-contrôle-des-copeaux différente qui nécessite une géométrie de porte-outil et de plaquette construite autour de ce fait.

La Gorge Peut Être Petite, Mais Le Risque Est Souvent Grand

Les gorges frontales comptent généralement parce qu’elles servent à quelque chose par la suite. Elles peuvent maintenir un élément de retenue, créer une portée d’étanchéité, positionner une pièce lors de l’assemblage ou définir un élément contrôlé près d’un épaulement. C’est pourquoi les ateliers qui comprennent le processus ne traitent pas le gorgement frontal comme un geste de finition banal.

La pièce peut fonctionner parfaitement jusqu’au jour de l’assemblage, puis une gorge trop peu profonde, trop large, endommagée à l’épaulement ou irrégulière sur la face peut empêcher la pièce entière de remplir sa fonction. C’est ce qui rend le gorgement frontal important pour les acheteurs. L’outil coupe un élément dont la fonction apparaît souvent après l’usinage, pas pendant celui-ci.

Pourquoi Le Gorgement Frontal N’est Pas La Même Chose Que Le Gorgement Ordinaire Sur Diamètre Extérieur

La première différence technique est la direction d’accès. Le gorgement standard sur diamètre extérieur aborde généralement la pièce depuis une orientation plus conventionnelle contre le diamètre extérieur. Le gorgement frontal modifie la trajectoire d’approche et pousse souvent l’outil plus près de la face, de l’épaulement ou d’un emplacement restreint où le dégagement devient plus sensible.

Cela change plusieurs choses à la fois :

• Comment le porte-outil atteint la coupe.
• La longueur de porte-à-faux exposée.
• Comment les copeaux quittent la gorge.
• À quel point l’outil est proche de la géométrie critique adjacente.
• La facilité avec laquelle une paroi mince ou un épaulement peut être endommagé.

C’est pourquoi un outil de gorge frontale n’est pas simplement un outil de gorge étroit sur diamètre extérieur avec un nom de vente différent. Sa géométrie est construite autour du problème d’accès et des conséquences d’un mauvais accès.

Les Deux Principaux Ennemis Sont La Déflexion Et L’Accumulation De Copeaux

Si l’on dépasse le langage marketing, les problèmes de gorgement frontal se réduisent généralement à deux problèmes d’usinage ordinaires : l’outil n’est pas assez stable, ou les copeaux ne sortent pas assez proprement. Tout le reste a tendance à découler de ces deux échecs.

Le porte-outil et la géométrie de la plaquette peuvent se comporter comme un petit cantilever sous charge. Si la portée est excessive, si le montage est flexible, ou si la paroi est délicate, l’outil peut défléchir. En même temps, la géométrie de la gorge peut piéger les copeaux. Lorsque les copeaux cessent de s’évacuer correctement, ils se recoupent, se coincent, endommagent l’arête de la plaquette ou nuisent à la surface et aux dimensions de la gorge elle-même.

C’est pourquoi le gorgement frontal est souvent davantage une question d’honnêteté mécanique ordinaire que d’outillage exotique. Réduire la portée inutile, maintenir la rigidité et assurer une évacuation crédible des copeaux. Les ateliers qui maîtrisent bien ces trois aspects résolvent généralement plus de problèmes de gorgement frontal que ceux qui se contentent de changer les nuances de plaquettes.

Pourquoi La Proximité De L’Épaulement Modifie Le Risque

De nombreuses gorges frontales se trouvent à proximité d’épaulements, de coins ou de faces adjacentes qui ne peuvent être endommagés. Cela ajoute une autre couche de sensibilité de processus. L’outil ne se contente pas de couper une gorge ; il coupe une gorge tout en protégeant la géométrie voisine qui peut déjà être critique en finition.

Cela est important car un mauvais choix de porte-outil ou une approche instable peut cicatriser l’épaulement, déformer l’entrée de la gorge, ou laisser des bavures et des dommages à l’endroit même dont l’étape d’assemblage suivante se soucie le plus. Une fois que cela arrive, le problème n’est plus « L’outil peut-il couper une gorge ? » Le problème devient « Le processus peut-il couper la gorge sans abîmer les surfaces qui définissent la pièce ? »

C’est là que les ateliers expérimentés se différencient des ateliers occasionnels. Ils sélectionnent l’outil en fonction de l’environnement de la fonctionnalité, pas seulement en fonction de la largeur de la gorge.

Le Gorgement Frontal Devrait Être Considéré Comme Un Problème De Protection De La Fonctionnalité

Une façon utile de considérer l’outil est la suivante : la plaquette coupe la gorge, mais le processus protège la fonctionnalité. Cela signifie que le montage de gorgement frontal réussi est celui qui protège la fonction, protège la géométrie voisine et évacue encore les copeaux de manière fiable.

Cela déplace la conversation de « Quelle plaquette dois-je acheter ? » vers des questions plus utiles :

• Quelle est la fonction de la gorge plus tard dans l’assemblage ?
• Quel accès est réellement disponible ?
• Quelle est l’épaisseur du matériau environnant ?
• À quel point les copeaux peuvent-ils facilement s’échapper de cet endroit précis ?
• Quels dégâts seraient les plus importants si le montage devenait instable ?

Une fois ces questions posées, le choix de l’outil devient plus ancré dans la pièce réelle plutôt que dans une catégorie générique de catalogue.

Les Utilisations Fonctionnelles Typiques Rendent La Gorge Plus Importante Qu’elle N’y Paraît

Les gorges frontales apparaissent souvent dans des applications telles que :

• Emplacements d’anneaux de retenue.
• Éléments liés aux joints d’étanchéité.
• Détails de dégagement côté face près des épaulements.
• Éléments de contrôle d’assemblage nécessitant une profondeur et une largeur fiables.

Ce que ces utilisations ont en commun, c’est que la gorge doit généralement fonctionner, pas seulement exister. Une gorge visuelle avec un mauvais contrôle dimensionnel peut toujours sembler « usinée ». Une gorge fonctionnelle avec un mauvais contrôle peut échouer plus tard lors de l’assemblage ou en service. C’est pourquoi les acheteurs devraient se soucier moins de savoir si la fonctionnalité est visuellement petite et plus de savoir si le fournisseur la traite comme une dimension contrôlée.

Ce Qui Tourne Généralement Mal Sur La Machine

Les défaillances de gorgement frontal semblent souvent dramatiques sur le moment mais banales dans leur cause. Le processus déraille généralement à travers un ou plusieurs des éléments suivants :

Mode de Défaillance	Ce Que Cela Signifie Généralement
Broutement ou son instable dans la coupe	La portée ou la rigidité n’est pas assez bonne pour le montage
Copeaux compactés dans la gorge	L’évacuation des copeaux et l’accès à la gorge ne sont pas bien contrôlés
Dommage à l’épaulement près de la gorge	Le dégagement, la trajectoire d’approche ou le choix du porte-outil est mauvais
Largeur ou profondeur de gorge incohérente	Présence de déflexion, d’instabilité du montage ou d’un mauvais contrôle de processus
Bavures ou bords déchirés autour de la fonctionnalité	Les conditions de coupe ne protègent pas assez bien l’état de surface de la gorge

Aucune de ces défaillances n’est un mystérieux problème de plaquette. Ce sont des défaillances de processus que la géométrie de l’outil aide à gérer mais ne peut pas résoudre seule.

Le Porte-À-Faux Est Plus Important Que De Nombreux Acheteurs Ne Le Pensent

Parce que le gorgement frontal se produit souvent dans des positions contraintes, les ateliers peuvent accepter trop de longueur d’outil non supportée simplement pour atteindre la fonctionnalité. C’est un raccourci courant et l’un des moyens les plus simples de déstabiliser la coupe.

Plus la longueur non supportée que le système supporte, plus l’outil est susceptible de défléchir, de broutement, ou de perdre son exactitude dimensionnelle. C’est pourquoi réduire la portée inutile est souvent plus précieux que de rechercher une nuance de plaquette soi-disant miracle. Si le montage est structurellement faible, on demande à la plaquette de contourner une mauvaise décision mécanique.

C’est aussi pourquoi les acheteurs évaluant les fournisseurs devraient poser des questions sur la logique du montage, pas seulement sur la marque d’outillage. Si le fournisseur peut expliquer comment la portée et la rigidité sont contrôlées, il est plus probable que le processus soit réellement sous contrôle.

Le Contrôle Des Copeaux N’Est Pas Un Problème Secondaire Dans Le Gorgement Frontal

Le contrôle des copeaux est central car la gorge elle-même est un piège. Si les copeaux ne se cassent pas et ne sortent pas proprement, ils restent près de l’outil, se recoupent, endommagent l’arête et augmentent le risque de détérioration de la fonctionnalité. C’est particulièrement important lorsque la gorge est étroite, que l’accès est contraint, ou que le comportement de la matière rend l’évacuation des copeaux difficile.

Cela signifie que la direction du fluide de coupe, le comportement de la trajectoire d’outil, la stratégie d’avance et la géométrie de la plaquette sont tous importants. Un processus de gorgement frontal qui semble techniquement correct mais ne peut pas expliquer clairement l’évacuation des copeaux devrait rendre un acheteur prudent. Dans cette opération, les copeaux ne sont pas seulement un problème de nettoyage. Ils font partie de la question de savoir si la fonctionnalité est réellement usinable à l’échelle.

Comment Lire Les Devis Et Dessins Plus Attentivement

Lorsqu’une gorge frontale apparaît sur une pièce tournée estimée, les acheteurs devraient résister à la tentation de la traiter comme un détail mineur caché parmi des dimensions plus grandes. Les questions utiles sont plus ciblées.

Question de l’Acheteur	Pourquoi C’est Important
La gorge est-elle sur la face ou serrée contre un épaulement ?	Clarifie si le risque d’accès est élevé
Que fait la gorge dans l’assemblage final ?	Révèle si elle est esthétique ou fonctionnelle
La paroi ou la section environnante est-elle sensible à la force ?	Montre si le risque de déflexion est élevé
Comment le fournisseur vérifiera-t-il la gorge après la coupe ?	Distingue l’usinage contrôlé de l’usinage optimiste
Comment l’évacuation des copeaux est-elle gérée à cet endroit ?	Montre si le fournisseur comprend le mode de défaillance réel

Ces questions sont particulièrement importantes sur les sections minces, les éléments d’étanchéité adjacents à la face, et les pièces où un épaulement endommagé serait aussi coûteux qu’une mauvaise gorge elle-même.

Pourquoi Ce Sujet Est Important Pour Les Lecteurs De Pandaxis

Pandaxis ne positionne pas les plaquettes de tournage ou l’outillage de tour comme une famille de catalogue actuelle, donc cet article est mieux lu comme une culture du processus de tournage pour les acheteurs qui gèrent des composants sous-traités ou comparent la capacité d’usinage de manière réaliste. Cela compte toujours car les malentendus sur les petites fonctionnalités sont souvent là où se cache le risque fournisseur.

Si la question plus large concerne encore la gorge elle-même plutôt que l’outil exact, il est utile de comprendre comment les termes d’usinage de gorges sont utilisés dans les processus CNC et pourquoi la fonction de l’élément importe. Pour les acheteurs qui ont besoin d’une base de tournage plus large avant d’évaluer une fonctionnalité spéciale comme celle-ci, il est également utile de revoir comment les tours CNC modernes s’intègrent dans le travail de production et où la capacité de tournage commence vraiment à différer. L’habitude importante de Pandaxis n’est pas de mémoriser les noms d’outillage. C’est de relier clairement l’outil, la fonctionnalité et la fonction de la pièce.

Utilisez L’Outil Qui Protège Le Mieux Le Rôle De La Gorge

Un outil de gorge frontale en tournage CNC est un outil spécialisé conçu pour couper des gorges sur la face d’une pièce ou dans des positions adjacentes à la face où l’accès de gorgement ordinaire sur diamètre extérieur n’est pas la bonne réponse. Sa valeur ne vient pas du fait que la gorge est étroite. Sa valeur vient du fait d’aider l’atelier à protéger une fonctionnalité dont la fonction dépend souvent d’une géométrie précise, d’une évacuation propre des copeaux et d’un accès sûr près des surfaces environnantes.

C’est pourquoi le gorgement frontal doit être traité comme une stratégie de protection de fonctionnalité, et non comme une petite opération accessoire. Si la gorge est fonctionnelle, le choix de l’outil, la portée du porte-outil, le plan de contrôle des copeaux et la méthode de vérification méritent tous un examen minutieux. Les bons ateliers et les bons acheteurs maintiennent ce lien clair, et ils ont généralement moins de surprises en aval grâce à cela.
