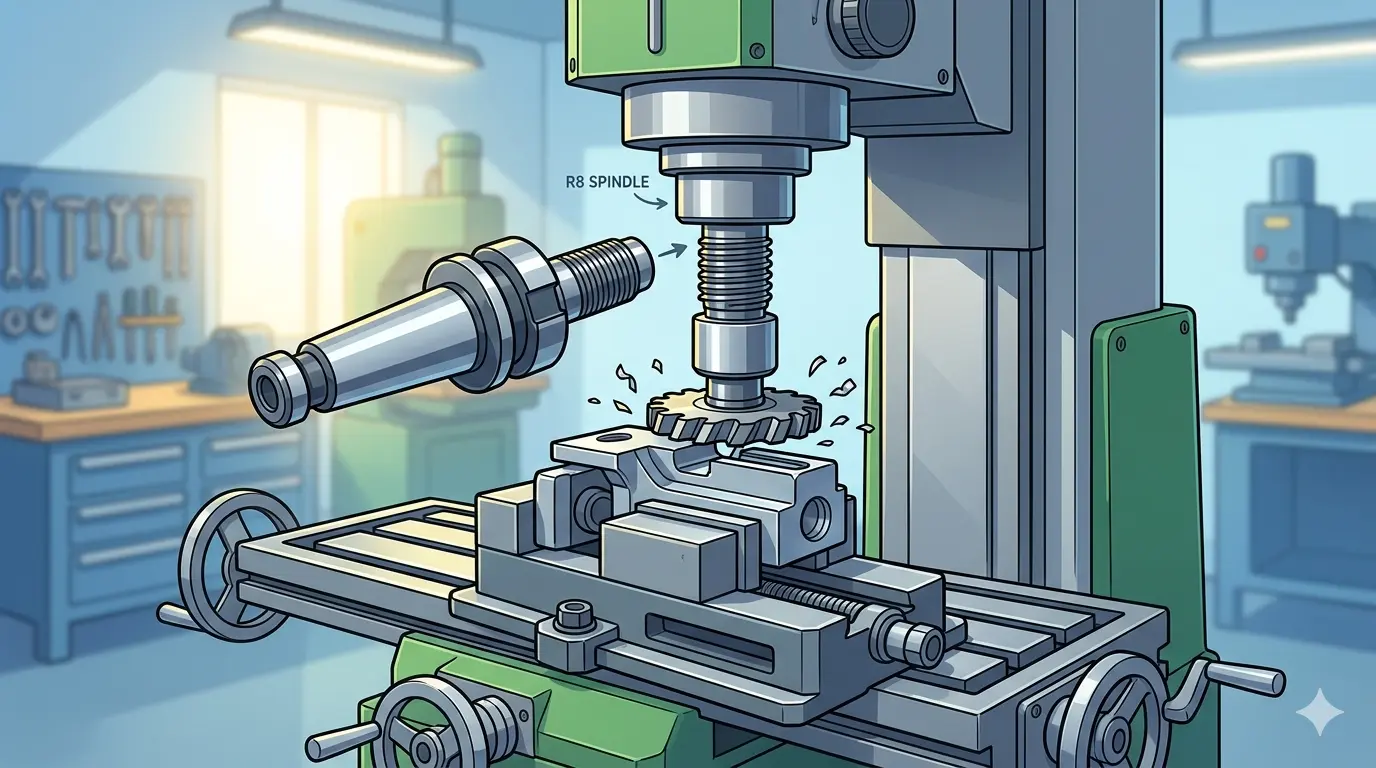

Qu’est-ce qu’un porte-outil à fraiser R8 ?

Un arbre de fraisage R8 est un agencement d’outillage utilisé sur les machines dotées d’une interface de broche R8, le plus souvent les fraiseuses à genouillère de style Bridgeport, les fraiseuses d’atelier et de nombreuses plateformes manuelles légères ou de table. Il permet de monter et d’entraîner certaines fraises ou ensembles de fraises via la broche en utilisant une retenue par tirant au lieu des systèmes de porte-outils plus familiers sur les centres d’usinage modernes.

Cette définition n’est que le point de départ. La véritable importance d’un arbre R8 est qu’il vous indique à quel type de monde de la machine vous avez affaire. Il pointe vers un écosystème d’outillage construit autour de pratiques de fraisage manuel ou à charge légère, et non autour du changement d’outil automatique, des cycles non supervisés à grand volume ou des attentes de répétabilité des plateformes de centres d’usinage BT, CAT ou HSK. Les acheteurs qui oublient cette distinction interprètent souvent mal l’ensemble de la machine.

Lisez l’Arbre comme un Signal sur la Classe de la Machine

La manière la plus utile de comprendre un arbre de fraisage R8 n’est pas comme un terme d’accessoire vague. C’est un signal. Si une machine est organisée autour de l’outillage R8, cela en dit long sur la conception de la broche, la méthode de retenue, les habitudes d’outillage, l’implication de l’opérateur et l’échelle de travail que la machine est généralement censée gérer confortablement.

Cela est important car les acheteurs comparent parfois les machines par la puissance de la broche, la taille de la table ou l’outillage inclus, en remarquant à peine le système d’interface. C’est l’inverse qu’il faudrait faire. L’interface d’outillage en dit souvent plus sur le véritable rôle de la machine que ne le fait la formulation commerciale.

Dans de nombreux cas, l’arbre dit la vérité avant la brochure. Il vous dit discrètement si la machine appartient à un flux de travail de type atelier d’outillage, à une histoire de rénovation, à un compromis hobby-vers-production légère, ou à un véritable environnement de centre d’usinage.

Ce Que l’Arbre Fait Réellement en Pratique

L’arbre relie la conicité de la broche à une fraise ou à un ensemble d’outillage mieux adapté au montage sur arbre qu’à un simple agencement de pince. En termes simples d’atelier, il fait partie du chemin de charge entre la broche et la fraise. Si le montage est judicieux, propre et correctement retenu, il donne à la machine un moyen pratique d’entraîner certains styles de fraises dans la plage de fonctionnement pour laquelle la machine a été conçue.

Cette dernière phrase compte. L’arbre n’est convaincant que dans la mesure où la machine qui le porte l’est. Un montage d’arbre techniquement correct sur une machine légère peut encore être une mauvaise décision de production si la fraise, le porte-à-faux ou les efforts de coupe dépassent ce que la plateforme gère bien.

Ainsi, l’acheteur ne doit pas seulement se demander si un arbre R8 peut être monté. L’acheteur doit se demander si la machine supportant l’arbre peut honnêtement prendre en charge le travail réel.

Pourquoi le R8 Existe Encore

Le R8 n’a pas survécu parce que les ateliers aiment la nostalgie. Il a survécu parce que de nombreux ateliers réels utilisent encore des fraiseuses manuelles, des fraiseuses d’atelier et des équipements de prototypage légers de manière productive. Dans les travaux de réparation, le fraisage général en petite série, la modification de montages et les opérations de type atelier d’outillage, une configuration basée sur le R8 peut encore être pratique, abordable et tout à fait raisonnable.

L’erreur n’est pas d’utiliser le R8. L’erreur est de faire comme si l’outillage basé sur le R8 appartenait à la même logique de production que le porte-outil d’un centre d’usinage moderne. Ce n’est pas le cas. Il appartient à un modèle opérationnel différent, et les acheteurs devraient le respecter au lieu de s’en excuser ou de l’exagérer.

C’est la lecture importante : le R8 n’est pas obsolète par définition. Il est spécifique par conception.

La Confusion Commence Généralement Lorsque les Acheteurs Comparent par la Forme de la Machine au Lieu de la Logique d’Outillage

L’incompréhension la plus courante apparaît lorsque les acheteurs regardent une fraiseuse et supposent que tout ce qui a une table, une broche et un potentiel de rénovation CNC se situe quelque part sur la même échelle menant au comportement d’un centre d’usinage. Cette hypothèse s’effondre rapidement dès que l’interface de la broche entre en discussion.

Le R8 implique des hypothèses différentes sur :

• L’implication manuelle.
• Le comportement en changement d’outil.
• La discipline de retenue.
• La marge de rigidité.
• La répétabilité entre plusieurs outils.
• L’adéquation aux travaux très automatisés.

Cela ne rend pas le R8 mauvais. Cela le rend spécifique. Le travail de l’acheteur est de comprendre ce que cette spécificité signifie avant de confondre compatibilité et équivalence.

La Retenue par Tirant Change la Façon dont Toute la Pile d’Outillage Doit Être Traitée

Les systèmes R8 reposent sur une retenue par tirant. Cela signifie que la propreté, l’état et la discipline de serrage affectent directement à la fois la qualité de coupe et la sécurité. Les ateliers qui négligent la manipulation du tirant peuvent créer un risque de retenue réel, en particulier lorsque l’effort de coupe et le levier augmentent ensemble.

C’est pourquoi les discussions sur l’arbre R8 ne doivent jamais être réduites à une question de commodité. L’interface fait partie de la chaîne de sécurité. Si la conicité de la broche, le tirant, l’arbre et la fraise ne sont pas traités comme un système contrôlé, la machine est déjà amenée à fonctionner avec une confiance compromise.

Cela signifie également que la discipline de l’opérateur a un impact plus visible. Les machines construites autour du R8 tolèrent souvent les bonnes habitudes et punissent les habitudes négligentes.

Le Porte-à-Faux, la Taille de Fraise et le Levier Comptent Plus Que ce Que de Nombreux Acheteurs Ne l’Attendent

Les discussions sur les arbres deviennent très pratiques dès que la taille de la fraise et la portée entrent en jeu. Chaque centimètre supplémentaire de longueur non supportée augmente le levier sur la broche et la pile d’outillage. Sur des fraiseuses manuelles légères ou de table, cela peut se manifester par des vibrations, un mauvais état de surface, une sensation de coupe instable ou une réticence de l’opérateur à pousser la coupe là où le montage semble risqué.

C’est l’une des raisons pour lesquelles les machinistes expérimentés semblent prudents quant à l’utilisation des arbres. Ils savent que les problèmes d’outillage ne commencent généralement pas par une défaillance spectaculaire. Ils commencent par de petits compromis : un porte-à-faux un peu trop grand, une fraise légèrement surdimensionnée pour la plateforme, un tirant qui n’est pas manipulé de manière cohérente, ou un état de broche assez bon pour les travaux légers mais pas aussi sain que l’acheteur ne le supposait.

C’est pourquoi le choix de l’arbre et le choix de la fraise ne peuvent être séparés de la rigidité de la machine. Le porte-outil ne vit pas en isolement. Il vit dans l’ensemble du contexte de levier.

Les Kits d’Outillage Inclus Distraient Souvent les Acheteurs de la Véritable Question

Les fraiseuses d’occasion sont souvent livrées avec de grandes piles d’outillage R8. Les acheteurs aiment cela car cela ressemble à une valeur immédiate. Parfois c’est le cas. Parfois, ce n’est que de l’encombrement autour d’une machine fatiguée. Une boîte pleine de porte-outils ou d’arbres ne vous dit pas si la conicité de la broche est saine, si le tirant est en bon état, ou si la pile d’outillage correspond au travail réel que vous avez l’intention d’effectuer.

C’est là que les acheteurs disciplinés séparent la quantité de l’endroit. Ils se demandent quelles fraises sont vraiment nécessaires, quels arbres sont en état de service, et si le kit supporte le travail prévu ou simplement embellit l’annonce. De nombreuses erreurs liées aux équipements d’occasion commencent lorsque les acheteurs laissent le volume d’outillage les distraire de la vérité sur la machine.

La question honnête n’est pas de savoir combien d’outillage est inclus. La question honnête est de savoir quelle partie de cet outillage correspond au travail que vous prévoyez réellement d’effectuer.

Le R8 Versus le Porte-Outil Moderne Est Vraiment une Comparaison de Flux de Travail

La mauvaise façon de cadrer le problème est ancien versus nouveau. La bonne est : quel flux de travail cette machine est-elle réellement censée supporter ? Les interfaces des centres d’usinage modernes sont conçues pour des changements d’outils reproductibles plus rapides, une logique d’automatisation plus forte et un comportement de production multi-outils plus prévisible. Le R8 appartient à un flux de travail plus centré sur l’opérateur où la discipline de montage et la sensation de la machine jouent encore un rôle plus important.

C’est pourquoi l’interface doit être jugée par le mix de travaux. Si le travail est la réparation, le fraisage manuel général, le travail sur montage ou le support de prototypage en faible volume, le R8 peut être tout à fait approprié. Si le travail nécessite des changements d’outils fréquents, des habitudes d’automatisation plus strictes et une continuité de production multi-outils, l’acheteur est peut-être déjà dans la mauvaise classe de machine avant même que la discussion sur l’arbre ne commence.

L’interface n’est donc pas un détail à la marge de l’histoire de la machine. C’est l’un des indices les plus clairs concernant le flux de travail naturel de la machine.

Une Courte Comparaison Clarifie Généralement la Véritable Décision

Question	Contexte de l’Arbre R8	Contexte du Porte-Outil de Centre d’Usinage Moderne
Monde de machine typique	Fraiseuses manuelles, d’atelier, légères	Centres d’usinage CNC de production
Logique de retenue	Basée sur un tirant	Systèmes de retenue dédiés conçus pour le porte-outil de production
Attente en matière de changement d’outil	Manuel ou automatisation limitée	Changements d’outils programmés répétés
Meilleure adéquation	Travail flexible en petits lots ou de réparation	Production multi-outils à plus haute répétabilité
Erreur courante de l’acheteur	S’attendre à plus de comportement de production que la plateforme ne supporte	Payer pour une capacité que la charge de travail n’utilise jamais

Le but de la comparaison n’est pas de déclarer une interface supérieure dans tous les contextes. Il est d’empêcher les acheteurs de demander à un écosystème d’outillage de se comporter comme un autre.

L’Évaluation d’une Machine d’Occasion Devrait Commencer par la Broche, Pas par la Boîte d’Accessoires

Lorsqu’un arbre R8 apparaît dans une conversation sur une machine d’occasion, l’acheteur doit se concentrer sur quelques questions concrètes avant de s’enthousiasmer pour les accessoires :

• La conicité de la broche est-elle en bon état ?
• Le tirant est-il sain et manipulé correctement ?
• Les arbres et porte-outils inclus sont-ils réellement utiles pour le travail prévu ?
• La machine est-elle suffisamment rigide pour les styles de fraises discutés ?
• Le flux de travail est-il vraiment de type atelier d’outillage, ou l’acheteur essaie-t-il de forcer des attentes de production sur une plateforme plus légère ?

Ces questions vous en diront bien plus que l’enthousiasme d’un vendeur pour l’outillage inclus.

C’est aussi là que le réalisme compte. Une broche saine sur une machine modeste reste une machine modeste. Mais une broche usée sur une machine avec un énorme tas d’outillage n’est souvent qu’une distraction coûteuse.

Le Choix de l’Arbre Ne Peut Pas Sauver une Broche Faible ou une Fraiseuse Usée

Les acheteurs parlent parfois de l’arbre comme si le bon agencement de porte-outil pouvait réhabiliter une machine fatiguée. Ce n’est pas le cas. Si la conicité de la broche est usée, le tirant est douteux, le comportement de la poupée mobile est lâche, ou la machine manque simplement de rigidité pour la fraise prévue, changer les détails de l’arbre ne transformera pas la plateforme en quelque chose qu’elle n’a jamais été conçue pour être.

Cela importe car les fraiseuses plus anciennes sont souvent achetées avec optimisme. Le kit d’outillage a l’air complet, la machine a l’air fonctionnelle et le prix semble raisonnable. Mais si le système de broche sous l’arbre est compromis, l’acheteur peut passer du temps à débattre des porte-outils tandis que la véritable limitation est l’état de la machine. La bonne séquence est toujours la vérité sur la machine d’abord, le choix de l’outillage ensuite.

Cette règle fait gagner du temps car elle empêche les acheteurs de résoudre le mauvais problème en premier.

Les Discussions sur la Transformation Révèlent Souvent la Même Incompréhension

Le R8 apparaît également dans les discussions de transformation où les acheteurs espèrent rapprocher une plateforme manuelle plus ancienne d’une productivité de style CNC. Parfois, cela a du sens pour des travaux légers. Parfois, cela crée seulement une machine qui a l’air plus moderne tout en conservant les limites structurelles et de porte-outil de la plateforme d’origine.

C’est pourquoi les acheteurs intéressés par une transformation doivent être prudents. Si la charge de travail dépend encore de changements d’outils gérés par l’opérateur, d’efforts de coupe modérés et d’attentes de type atelier d’outillage, une transformation basée sur le R8 peut être acceptable. Si l’objectif réel est une production multi-outils reproductible avec une continuité de cycle plus forte, la conversation sur la transformation décrit peut-être la mauvaise destination dès le début. Dans ce cas, la question honnête n’est plus de savoir quel arbre, mais pourquoi essayons-nous de forcer cette classe de machine dans un rôle de production différent.

L’interface de broche expose souvent ce décalage très tôt. Si l’acheteur souhaite un comportement de centre d’usinage, la machine doit probablement être un centre d’usinage plutôt qu’un lourd compromis rationalisé.

Le Succès Quotidien avec le R8 Semble Généralement Prudent à Dessin

Les configurations R8 bien gérées ne reposent pas sur des mythes. Elles reposent sur des habitudes : surfaces de contact propres, choix de fraise judicieux, porte-à-faux contrôlé, utilisation correcte du tirant et attentes de coupe réalistes. Les ateliers qui utilisent le R8 avec succès ne font généralement pas semblant que l’interface soit exotique ou magique. Ils comprennent simplement le chemin de charge et opèrent dans la plage où le système reste honnête.

Cette prudence pratique est une force. Elle maintient l’interface utile au lieu de laisser de petits compromis s’accumuler en vibrations, mauvais états de surface ou comportement de retenue dangereux.

C’est l’une des raisons pour lesquelles le R8 reste viable dans les environnements auxquels il appartient. Il récompense la discipline et punit les excès.

Où Cela s’Insère dans un Flux de Travail Pandaxis

Pandaxis ne positionne pas les arbres R8 ou les accessoires de fraiseuse à genouillère comme une catégorie catalogue centrale, donc ce sujet compte principalement comme un support de littératie machine pour les acheteurs comparant les types de fraiseuses et les cultures d’outillage. Si un acheteur essaie de comprendre comment un centre d’usinage vertical orienté production diffère d’une plateforme de fraisage plus simple, il est utile de consulter comment Pandaxis cadre le fossé entre les attentes d’un centre d’usinage et le comportement d’une fraiseuse plus standard. Si la confusion commence encore plus tôt et que l’acheteur évalue toujours ce que les petits montages de fraisage CNC ou ceux à usage domestique peuvent réaliser de manière réaliste, il est également utile de lire ce qui est réellement réaliste avec les équipements de fraisage CNC de table ou à usage domestique avant que l’histoire de l’outillage ne soit survendue. Ces liens sont importants car la question de l’arbre est généralement une question de classe de machine déguisée.

La leçon utile de Pandaxis ici est plus large que l’arbre lui-même : le langage de l’outillage révèle souvent si la machine appartient à la logique du hobby, de l’atelier d’outillage, de la transformation ou de la production, bien avant que le discours commercial ne le dise clairement.

Utilisez l’Arbre pour Lire la Machine Honnêtement

La règle la plus simple est aussi la plus forte : demandez si le travail appartient au même monde de production que l’arbre. Si la réponse est oui, un arbre de fraisage R8 peut être tout à fait pratique et rentable. Si la réponse est non, l’arbre n’est pas le vrai problème. La plateforme de la machine l’est.

C’est pourquoi le terme compte encore. Il aide les acheteurs à lire une machine plus précisément. Il leur rappelle que l’interface d’outillage n’est pas un détail d’accessoire mineur. C’est l’un des indices les plus clairs de ce que la machine est censée être, comment elle s’attend à être utilisée, et où se situent ses limites honnêtes.
