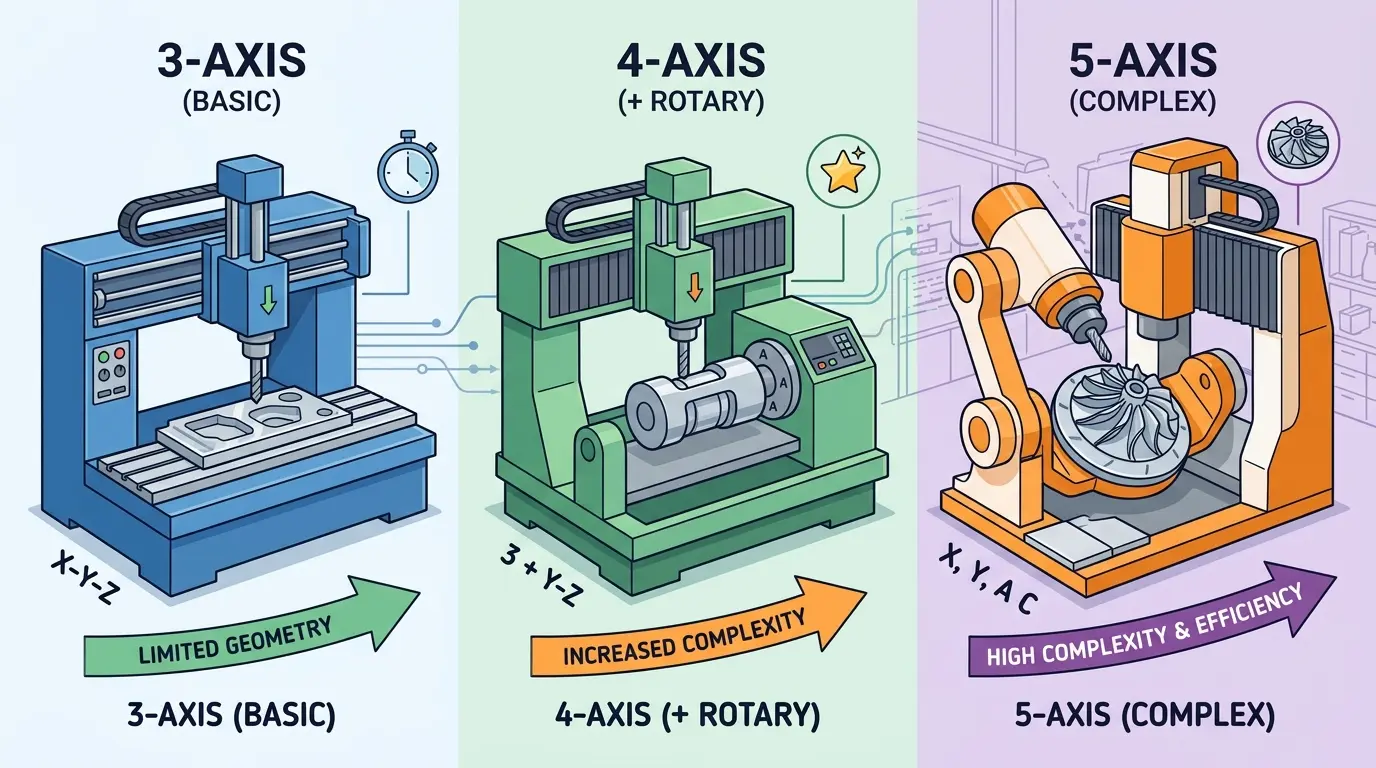

CNC à 3 axes vs 4 axes vs 5 axes : Qu’y gagnez-vous vraiment ?

Le nombre d’axes reçoit trop de crédit lorsque la conversation d’achat commence par la machine au lieu du parcours.

Aucun atelier n’est payé parce qu’une broche peut se déplacer dans plus de directions. Les ateliers sont payés parce qu’une pièce traverse l’usine avec moins de configurations, moins d’inquiétude liée à l’inspection, des outils plus courts, des surfaces plus propres et moins de travail de reprise.

Les trois axes, quatre axes et cinq axes ne doivent pas être traités comme une échelle de prestige. Ce sont des réponses différentes à différents types de gaspillage en production.

Commencez par diagnostiquer la perte actuelle

Lorsqu’un acheteur dit : « Nous avons besoin de plus d’axes », la phrase est généralement incomplète. La véritable plainte est généralement l’une des suivantes :

• La pièce quitte un montage et revient moins stable.
• Les caractéristiques latérales créent constamment des retournements manuels et des pointages supplémentaires.
• La portée de l’outil se dégrade car la fonction est difficile d’accès.
• La qualité de surface diminue car l’outil de coupe aborde la matière sous un angle faible.
• Les relations de position dérivent lorsque la pièce se déplace entre les montages.

Ce ne sont pas les mêmes problèmes. Une machine peut résoudre l’un d’eux proprement et un autre seulement partiellement.

Un tableau de comparaison simple

Classe de machine	Ce qu’elle résout généralement le mieux	Là où elle commence généralement à rencontrer des difficultés
3 axes	Travail prismatique simple, devis stables, reprise simple, transfert d’opérateur large	Réorientation répétée, travail latéral, mauvais angles d’approche d’outil
4 axes	Compression des configurations, travail latéral indexé, pièces cylindriques ou multi-faces qui perdent du temps dans le re-bridage	Problèmes d’accès profonds, besoins d’angles d’outil composés, demandes de programmation plus élevées si le travail rotatif continu augmente
5 axes	Contrôle des angles d’outils, précision d’un seul serrage, portée effective plus courte, meilleur accès sur les géométries complexes	FAO, simulation, validation et discipline cinématique plus exigeantes

Ce tableau est plus utile que le simple nombre d’axes car il lie chaque plateforme à un type de gaspillage.

Pourquoi le 3 axes gagne toujours autant de bons travaux

Le trois axes reste la valeur par défaut dans de nombreux ateliers rentables car il maintient le processus compréhensible.

Cela signifie généralement :

• Des devis plus propres.
• Un personnel plus flexible.
• Une reprise après interruptions plus simple.
• Des plaques, brides, boîtiers, blocs et pièces d’accessoires ordinaires se déplacent de manière prévisible.

De nombreuses usines n’ont pas besoin de plus de mouvement autant que de plus de stabilité. Si le mix actuel de pièces est principalement accessible dans des orientations standard, le trois axes reste souvent la réponse la plus solide, même lorsque le budget existe pour quelque chose de plus complexe.

Le quatre axes est généralement rentabilisé par la compression des configurations

Le principal gain d’un quatrième axe n’est généralement pas un contournage simultané tape-à-l’œil. C’est la capacité d’arrêter de desserrer la pièce aussi souvent.

Cela compte surtout pour les travaux avec :

• Des caractéristiques latérales répétées.
• Des formes cylindriques ou quasi-cylindriques.
• Des motifs de trous angulaires.
• Des pièces multi-faces où le re-bridage fait constamment perdre du temps.

Pour de nombreux acheteurs, le travail indexé à 4 axes est le point optimal économique. Le rotatif se déplace à un angle fixe, s’arrête et laisse le fraisage ou le perçage familier se dérouler dans une séquence plus contrôlée.

Si le vrai problème est une réorientation répétée, le quatre axes résout souvent plus que ce que les acheteurs attendent.

Le cinq axes est rentabilisé lorsque l’angle d’outil devient le problème

La valeur du cinq axes commence lorsque l’orientation de l’outil elle-même fait partie de la réponse de fabrication.

Cela importe généralement pour les pièces avec :

• Des cavités profondes.
• Des parois abruptes.
• Une géométrie compound.
• Des caractéristiques angulaires.
• Des problèmes de qualité de surface causés par une approche faible de l’outil de coupe.

Sur ces travaux, une route uniquement verticale commence à déformer le processus. Les outils s’allongent, la finition devient plus difficile à maintenir, et des montages supplémentaires apparaissent juste pour gagner l’accès.

Le cinq axes change cela en laissant la machine présenter le travail à l’outil de manière plus intelligente. Une portée effective plus courte, une meilleure posture de coupe et moins de transferts sont souvent plus importants que le simple fait que la machine ait plus de mouvement.

Séparez le 3+2 du 5 axes simultané complet

Une raison pour laquelle les acheteurs évaluent mal le cinq axes est qu’ils mélangent deux cas d’utilisation différents.

Le 3+2 positionnel signifie que la broche ou la table s’incline vers une orientation fixe et que la coupe se fait à partir de là. Cela seul peut éliminer une grande partie du travail de maintien difficile.

Le cinq axes simultané est différent. L’orientation de l’outil de coupe change continuellement tout au long du parcours d’outil. Cela augmente la charge sur la FAO, la qualité de l’after, la révision des collisions, la connaissance du porte-outil et la discipline de validation.

Si le but est principalement d’éliminer les configurations difficiles, le cinq axes positionnel peut représenter l’essentiel du cas d’affaires. Si le but est de maintenir un meilleur angle d’outil tout au long d’une surface changeante, le mouvement simultané peut être la véritable exigence.

Plus d’axes déplacent le travail vers d’autres parties du processus

Un nombre d’axes plus élevé ne change jamais seulement la coupe. Il déplace l’emplacement du travail.

• Le trois axes concentre plus de charge dans la configuration et le transfert de pièce.
• Le quatre axes déplace une partie de cette charge vers l’indexation, la revue des dégagements et le maintien de travail rotatif.
• Le cinq axes en déplace davantage vers la simulation, le palpage, l’étalonnage de la machine et la discipline du processus.

C’est là que certains ateliers se sentent déçus dans les premiers mois suivant l’arrivée d’une nouvelle machine. Le matériel peut être excellent, mais l’organisation est encore en train d’assimiler le nouveau processus.

Les acheteurs qui souhaitent une comparaison sérieuse devraient comparer les devis de machines ligne par ligne au lieu de traiter le nombre d’axes comme l’histoire complète.

Faites correspondre la machine au mix hebdomadaire, pas à la pièce la plus difficile de l’usine

La pièce la plus difficile de l’usine ne devrait pas automatiquement dicter l’achat. Le mix hebdomadaire devrait le faire.

L’achat excessif commence souvent lorsqu’un prototype difficile, un composant de vitrine ou un contrat futur espéré devient le centre de la décision. Le sous-achat se produit lorsque la douleur de configuration répétée est déjà visible, mais que l’atelier reste fidèle à une route familière parce qu’elle « fonctionne » encore.

La comparaison la plus propre est de demander quel coût récurrent la nouvelle machine élimine sur le mix récurrent.

Perte récurrente dans le parcours	Première machine à comparer
La plupart des pièces se terminent déjà en une ou deux configurations stables	Meilleur processus 3 axes, montage ou capacité supplémentaire
Les opérateurs ne cessent de retourner et de re-pointer pour le travail latéral	4 axes indexé
Les outils longs et les mauvais angles d’approche nuisent à la finition et au temps de cycle	5 axes ou 3+2
Les relations multi-faces dérivent car la pièce change constamment de montage	4 axes ou 5 axes, selon la complexité des caractéristiques
Le goulot d’étranglement est vraiment le flux de feuilles, l’intégration du perçage ou la manutention des matériaux	Intégration du flux de travail, pas un nombre d’axes plus élevé

Parfois, la meilleure réponse est un meilleur flux de travail

Dans les environnements de travail du bois et de traitement de panneaux en particulier, le nombre d’axes peut devenir une conversation distrayante. Si le véritable goulot d’étranglement est la manutention des feuilles, l’intégration du fraisage-plus-perçage, le flux d’étiquettes, l’efficacité d’imbrication ou le transfert en aval, alors plus de mouvement de broche peut ne pas être le premier investissement qui fait avancer l’entreprise.

C’est là que les acheteurs devraient prendre du recul et examiner la gamme plus large de machines Pandaxis. Dans de nombreux flux de travail de panneaux et de meubles, le gain le plus important vient de la compréhension de la façon dont les machines à défoncer CNC combinent le fraisage, le perçage et le flux de matériaux dans une cellule plus organisée.

Les meilleures questions pour la démonstration

Avant le début de toute démonstration commerciale, les acheteurs devraient demander :

1. Quelle famille de pièces récurrente devient plus simple sur cette machine, pas seulement possible ?
2. Combien de configurations disparaissent sur ces travaux récurrents ?
3. Résolvons-nous un problème d’accès, de transfert de configuration ou d’angle d’outil ?
4. Quelle nouvelle charge se déplace vers la FAO, la simulation, le palpage et la validation ?
5. Quelle part du chiffre d’affaires hebdomadaire utilisera réellement cette capacité ?

C’est ainsi que le nombre d’axes cesse d’être une décision de statut et devient ce qu’il devrait être depuis le début : une décision de production.
