Qu’est-ce qu’un montage de plateau à dépression CNC ?

Lorsqu’un atelier souhaite un réglage plus rapide et moins de serrages autour de la zone de coupe, le montage sous vide devient très attractif très rapidement. Mais de nombreux acheteurs entendent le terme « plaque de montage sous vide » et supposent qu’il s’agit simplement d’une plaque plane qui aspire la pièce vers le bas. En pratique, il s’agit d’un système de maintien dont le succès dépend de la conception du montage, de la stratégie d’étanchéité, du comportement du matériau et de la manière dont la trajectoire d’outil modifie le travail pendant la découpe.

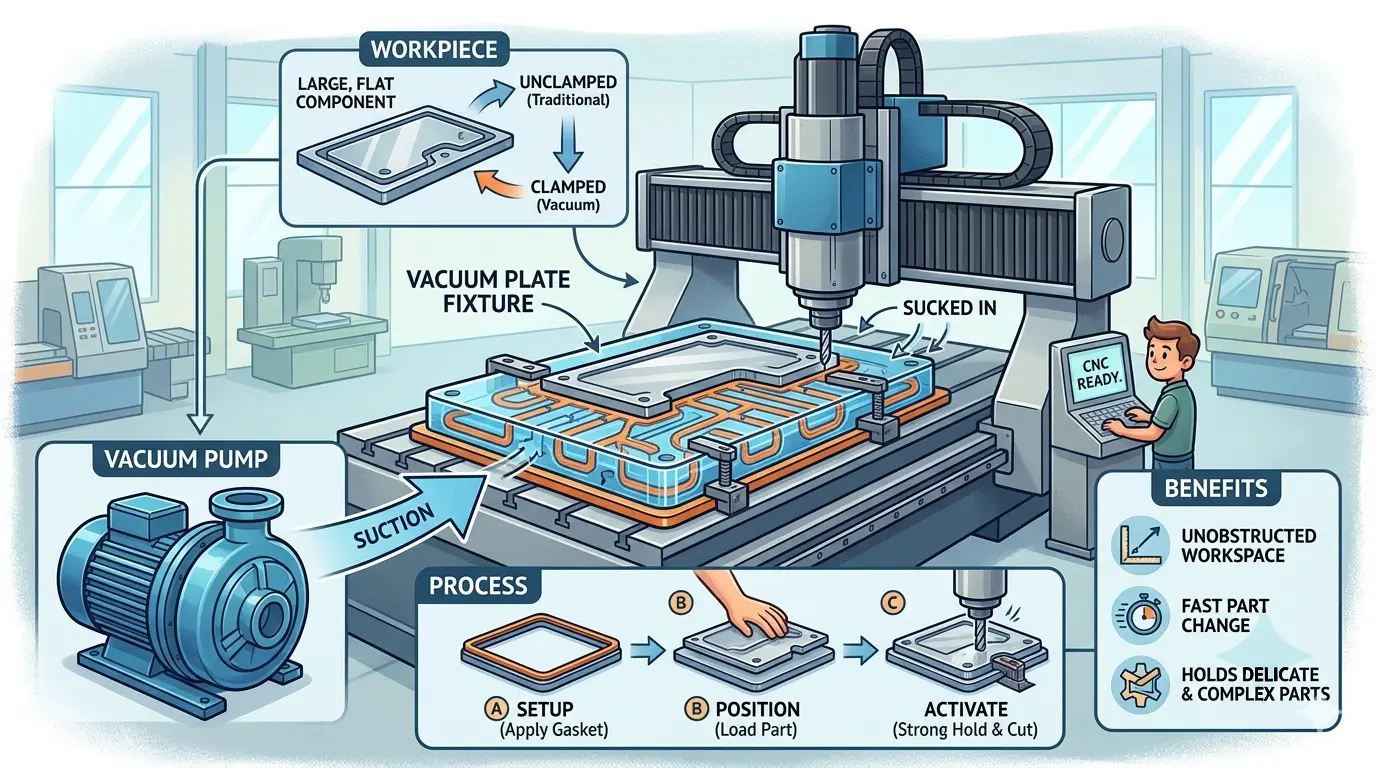

Une plaque de montage sous vide pour CNC est une plaque de maintien ou un corps de montage relié à une source de vide, de sorte que les pièces sont maintenues par une différence de pression plutôt que par des serrages mécaniques conventionnels seuls. Le montage comprend généralement des orifices, des canaux, des zones, et souvent des limites avec joints qui définissent l’endroit où le vide est appliqué. Sur les défonceuses et les machines de panneautage, cela peut aller d’une plaque de montage dédiée pour une famille de pièces répétitive à une configuration de table plus large supportant un travail général sur panneaux.

Cela fait de la plaque de montage sous vide moins un simple accessoire et davantage une méthode de maintien qui doit être conçue autour du travail réel.

L’attrait n’est pas un maintien magique, mais un maintien plus rapide avec un meilleur accès à l’outil

Les ateliers s’intéressent généralement au montage sous vide pour deux raisons pratiques avant tout : le réglage devient plus rapide et la zone de coupe devient plus propre.

Les serrages mécaniques fonctionnent bien, mais ils prennent du temps à placer, ajuster et vérifier. Ils peuvent également obstruer la trajectoire d’outil ou forcer le programmeur à laisser des zones de non-coupe gênantes. Une plaque de montage sous vide peut réduire cet encombrement. Les pièces se chargent plus rapidement, la surface supérieure reste plus accessible à l’outil, et le travail récurrent peut devenir beaucoup plus reproductible.

C’est pourquoi le montage sous vide semble souvent attractif dans la défonce à répétition élevée, le traitement des panneaux et l’usinage de pièces plates. L’attrait n’est pas l’élégance pour l’élégance. L’attrait est que le montage peut réduire le temps de manipulation tout en offrant un meilleur accès de l’outil au travail.

Une plaque de montage sous vide équilibre toujours la force contre les fuites

Le principe sous-jacent est simple. Le montage est connecté à une pompe ou à une source de vide. La pièce à usiner recouvre une zone scellée ou semi-scellée. La pression atmosphérique aide ensuite à maintenir la pièce contre le montage tant que les fuites restent suffisamment contrôlées pour que le système de vide maintienne un maintien utile.

Cela signifie que le montage gère toujours deux choses à la fois :

• La force de maintien disponible au niveau de la pièce.
• La perte d’air que le système doit combattre pendant que le travail est en cours.

C’est pourquoi le montage sous vide peut sembler extrêmement propre sur le bon travail et frustrant sur le mauvais. Si la zone de contact est forte et que les fuites restent sous contrôle, le montage peut être rapide et fiable. Si les fuites augmentent trop rapidement ou que la condition de contact est faible, la même configuration peut devenir instable au moment précis qui ne faut pas.

Un modèle mental utile est celui-ci : un montage sous vide ne gagne pas parce qu’il a une aspiration. Il gagne parce qu’il maintient une surface scellée suffisante assez longtemps pour que la trajectoire d’outil se termine en toute sécurité.

Les pièces larges et plates favorisent généralement plus le vide que les petites pièces ou les pièces fragiles

Les plaques de montage sous vide fonctionnent mieux lorsque les pièces offrent un contact large et raisonnablement plat et que l’atelier bénéficie d’un chargement plus rapide que ne le permettrait un maintien basé sur des serrages. Elles sont courantes dans le traitement des panneaux, la défonce de pièces plates, certaines applications d’imbrication et les familles de pièces récurrentes où une conception de montage dédiée peut être rentable.

Elles sont particulièrement précieuses lorsque les serrages interféreraient avec le trajet de l’outil ou rendraient le changement trop lent. Dans ces situations, le montage sous vide améliore l’accès tout en réduisant la manipulation de configuration.

Mais le vide n’est pas universel. Les pièces très petites, très poreuses, significativement déformées, ou agressivement ouvertes par la coupe peuvent nécessiter un zonage différent, un support supplémentaire, des plots, des languettes, des stratégies de peau d’oignon ou un maintien hybride. Le vide est une méthode, pas une garantie.

L’image de maintien change pendant que la trajectoire d’outil s’exécute

L’une des choses les plus importantes que les acheteurs négligent est que le maintien sous vide ne se juge pas uniquement par la condition de départ. L’image de maintien change pendant que la pièce est usinée.

Au début d’un travail, la pièce peut recouvrir le montage suffisamment bien pour tenir solidement. À mesure que les découpes s’ouvrent, que les profils se séparent ou que les zones de chute se libèrent, l’image des fuites change. Le montage qui semblait stable au début peut devenir moins stable plus tard si la conception et la séquence n’ont pas préservé suffisamment de surface scellée.

C’est pourquoi les montages sous vide doivent être évalués dynamiquement plutôt que statiquement. Une configuration qui semble bonne avec le brut en place peut encore perdre sa marge une fois que la trajectoire d’outil ouvre la pièce à l’air.

C’est le point où de nombreux utilisateurs débutants jugent mal le montage sous vide. Ils testent la pièce avant la coupe, ressentent un fort maintien et supposent que le problème est résolu. La vraie question est ce qui se passe après que la première poche intérieure a percé, après que le profil extérieur est devenu plus léger, ou après que plusieurs pièces sont presque séparées du panneau.

Plaque dédiée, table à vide générale et plots résolvent différents problèmes

Toutes les configurations de maintien sous vide ne résolvent pas le même problème.

Orientation du maintien sous vide	À quoi cela convient généralement le mieux	À quoi cela renonce généralement
Plaque de montage sous vide dédiée	Travail répétitif sur une famille de pièces ou un motif stable	Moins de flexibilité entre les travaux changeants
Table à vide générale	Manutention de panneaux plus large et défonce plus flexible	Moins de spécialisation pour une géométrie de pièce exacte
Plots sous vide ou zones plus petites	Maintien localisé sur des travaux en forme ou partiellement supportés	Plus de complexité de configuration et moins de chargement simple
Vide hybride et support mécanique	Travaux nécessitant à la fois un accès libre et une marge de sécurité	Plus de planification du montage et plus de discipline de l’opérateur

Cette distinction compte car les acheteurs posent souvent une question tout en choisissant en réalité parmi plusieurs philosophies de maintien. Une plaque dédiée n’est pas simplement une table générique plus solide. C’est généralement une décision plus spécialisée, construite autour de la répétabilité et de la vitesse de chargement sur un travail plus restreint.

Le comportement du matériau décide souvent du résultat avant la pompe

Le montage ne crée pas de maintien isolément. La pièce et le matériau aident à décider si la stratégie de vide est réaliste ou non.

Le risque augmente lorsque le travail inclut :

• Un matériau poreux qui fuit à travers le corps de la pièce.
• Des pièces minces ou déformées qui ne reposent pas honnêtement sur la surface du montage.
• Des pièces très petites avec une surface de contact limitée.
• Des pièces étroites avec une faible résistance à la charge latérale.
• Des géométries qui ouvrent des chemins d’air tôt dans le cycle.

C’est pourquoi deux travaux sur le même montage peuvent se comporter très différemment. La plaque n’a pas changé. La famille de pièces a changé. Un montage sous vide qui fonctionne magnifiquement sur une géométrie de panneau peut être marginal sur une autre, car la zone de maintien effective et le chemin de fuite ne sont plus comparables.

La leçon pratique est claire : le montage sous vide commence toujours comme une question de comportement de la pièce, pas seulement une question de taille de pompe.

La stratégie de zonage et d’étanchéité décide généralement si le montage semble industriel ou fragile

De nombreux problèmes de vide imputés à des pompes faibles sont en réalité des problèmes de zonage ou d’étanchéité. Si le montage n’isole pas bien la zone active, la pompe peut dépenser trop de sa capacité à combattre les fuites à l’extérieur de la pièce plutôt qu’à maintenir la pièce elle-même.

Une bonne conception de montage accorde généralement une attention particulière à :

• Comment la zone de vide active est définie.
• Comment les zones sont séparées des régions inutilisées.
• Où les orifices sont placés par rapport à la pièce.
• Comment les chemins de joints ou d’étanchéité sont maintenus dans le temps.
• À quelle vitesse les chemins d’air s’ouvrent lorsque les découpes percent.

Cela compte car un montage sous vide n’est pas un objet solide doté d’une capacité de maintien magique. C’est un système de gestion contrôlée des fuites. Lorsque la logique d’étanchéité est bonne, le montage semble stable et reproductible. Lorsque la logique d’étanchéité est faible, le montage semble imprévisible même si la plaque a un aspect magnifiquement usiné.

La programmation et le montage sous vide doivent être abordés dans la même conversation

Le montage sous vide fonctionne mieux lorsque la programmation respecte la logique du montage. L’ordre de coupe, la stratégie de languettes, la profondeur de la peau d’oignon et le moment des coupes à travers affectent tous la qualité du maintien de la pièce.

Si le programme ouvre les chemins de fuite trop tôt ou crée une charge latérale sur une pièce dont la marge de maintien diminue déjà, le montage peut être blâmé pour un problème qui a en réalité commencé dans la stratégie de trajectoire d’outil. C’est pourquoi les ateliers qui réussissent avec les montages sous vide ont tendance à examiner la programmation et le maintien ensemble, plutôt que de les traiter comme des mondes séparés.

C’est aussi pourquoi les plaques de montage sous vide sont généralement plus solides dans le travail répétitif que dans le travail unique complètement imprévisible. Une fois que le montage et le programme sont construits l’un autour de l’autre, la méthode peut être rapide et stable. Sans cette coordination, l’atelier peut toujours avoir de l’aspiration mais pas un contrôle de procédé fiable.

Le vide seul n’est pas toujours la bonne réponse finale

Certains acheteurs supposent que si le vide seul ne maintient pas chaque pièce solidement, alors le montage sous vide lui-même doit être une mauvaise idée. C’est trop simpliste.

Dans la production réelle, le maintien hybride est souvent la bonne réponse. Le vide peut fournir la plupart des avantages de vitesse et d’accessibilité, tandis que de petites caractéristiques de localisation, des supports de secours, des languettes, des peaux d’oignon ou des retenues mécaniques limitées protègent les quelques pièces ou moments du cycle qui ont besoin de sécurité supplémentaire.

Cela compte car l’objectif n’est pas la pureté idéologique. L’objectif est une production stable. Si le vide gère la plupart du travail correctement mais qu’une géométrie risquée ou un profil final nécessite une aide supplémentaire, cela ne disqualifie pas la méthode. Cela signifie simplement que la stratégie de maintien doit correspondre au comportement réel de la pièce plutôt qu’à la théorie préférée de l’atelier.

Les surfaces du montage nécessitent toujours un entretien, même si la plaque semble massive

Parce que les plaques de montage sous vide sont souvent usinées et d’aspect solide, les acheteurs peuvent sous-estimer l’importance de l’état d’étanchéité. La plaque peut être magnifiquement fabriquée et fonctionner encore mal si les canaux sont endommagés, les orifices obstrués, la surface supérieure n’est plus assez plane pour le travail, ou les zones avec joint sont usées.

C’est l’une des raisons pour lesquelles le montage sous vide ne devrait pas être traité comme une réponse capitalistique ponctuelle qui n’a plus jamais besoin d’attention. La surface du montage, les chemins d’étanchéité et la plomberie connectée doivent tous rester honnêtes si l’on attend de la stratégie de maintien qu’elle reste honnête.

C’est particulièrement vrai sur les travaux à répétition élevée où les mêmes zones portent le même modèle de charge tout le temps. L’usure a tendance à se localiser. Une fois cela arrivé, le montage peut continuer à fonctionner tandis que sa marge réelle diminue silencieusement en arrière-plan.

L’économie dépend de la répétabilité plus que du seul matériel

Les plaques de montage sous vide dédiées peuvent sembler chères si un acheteur les juge uniquement comme des pièces de matériel usiné. La question la plus utile est de savoir combien de temps et de variabilité elles retirent du processus.

Elles ont tendance à être rentabilisées le plus rapidement lorsque :

• Les mêmes pièces ou des pièces similaires se répètent souvent.
• La vitesse de configuration compte plus que la flexibilité maximale.
• Le placement du serrage ralentit le processus.
• L’accès à l’outil est contraint par le maintien conventionnel.
• La qualité des pièces s’améliore lorsque la zone de travail reste plus propre et plus reproductible.

Elles ont tendance à être des investissements plus faibles lorsque les travaux changent constamment, que les familles de pièces varient trop, ou que le processus dépend encore fortement de la programmation et de l’improvisation de l’opérateur qu’un montage dédié ne peut pas stabiliser.

Ainsi, le test économique n’est pas « La plaque est-elle chère ? » Il s’agit de « Le montage retire-t-il suffisamment de temps, de manipulation et d’incohérence de configuration pour justifier sa spécialisation ? »

Les montages sous vide d’occasion doivent être jugés sur l’adéquation actuelle, pas sur le succès passé

Les plaques sous vide et les montages anciens d’occasion méritent une inspection plus approfondie que ne leur en accordent de nombreux acheteurs. La planéité de surface, l’état des canaux, l’usure des joints, les orifices obstrués, les réparations grossières et les familles de pièces antérieures inconnues peuvent tous réduire fortement les performances.

Un montage qui maintenait bien un produit sous un opérateur ne se traduit pas automatiquement par un maintien fiable pour un mélange différent de pièces ailleurs. C’est pourquoi les montages sous vide d’occasion doivent être évalués selon leur adéquation au processus actuel, pas seulement selon la qualité de construction apparente. Le comportement face aux fuites et la compatibilité réelle avec les pièces comptent plus que l’aspect substantiel de la plaque au premier coup d’œil.

Les contrôles utiles incluent :

• Planéité de la surface aux zones de contact réelles.
• État des canaux, orifices et points de connexion.
• Signes de reprises répétées ou de réparations d’étanchéité improvisées.
• Preuve que le montage a été construit autour d’une famille de pièces historique étroite.
• Si le mélange de pièces actuel correspond vraiment à la logique de l’ancien montage.

Ce que les acheteurs doivent clarifier avant d’approuver le concept de montage

Question	Pourquoi c’est important
Quel matériau est maintenu ?	Porosité et planéité affectent directement la force de vide utilisable
La pièce reste-t-elle scellée pendant les parties critiques de la coupe ?	Détermine si le maintien reste stable en milieu de cycle
S’agit-il d’un montage répétitif pour une famille de pièces ou d’une configuration plus flexible ?	Change l’économie et l’orientation de conception
La programmation est-elle développée en parallèle avec la logique du montage ?	Empêche les décisions de trajectoire d’outil de compromettre le maintien
Quel plan de secours existe pour les pièces marginales ?	Évite les rebuts évitables lorsque le vide seul ne suffit pas

Ces questions séparent le vide comme avantage de production du vide comme sujet de dépannage continu.

Où cela s’inscrit dans un flux de travail Pandaxis

Pandaxis est directement pertinent ici car la stratégie de vide se situe près de nombreux flux de travail CNC pour le travail du bois et d’imbrication. Une plaque de montage sous vide est une expression de l’objectif plus large du maintien : tenir la pièce solidement, garder la trajectoire d’outil ouverte, et réduire la manipulation de configuration sans transformer la zone de coupe en un problème de gestion des serrages.

Pandaxis explique déjà comment les tables à vide se comparent aux approches plus simples de table de défonceuse pour le maintien et la qualité de coupe. Pour les usines qui pèsent l’impact plus large du processus de production de type imbrication, il est également utile de consulter ce qui change réellement lorsqu’un atelier passe de la défonce générale aux flux de travail d’imbrication CNC.

C’est le cadre Pandaxis juste pour ce sujet. Le vide n’est pas un gadget. C’est une méthode de maintien qui soutient la vitesse de production lorsque le montage, le matériau et le programme sont tous d’accord.

Le vide fonctionne mieux lorsque le montage, le matériau et la trajectoire d’outil s’accordent

Une plaque de montage sous vide pour CNC est un système de maintien sous vide qui utilise des orifices, des canaux et souvent des zones d’étanchéité pour maintenir les pièces contre une plaque ou une table de montage. Ses plus grandes forces sont une configuration plus rapide, un accès à l’outil plus propre et une répétabilité plus forte sur les travaux appropriés. Ses plus grandes limites sont la sensibilité aux fuites, la sensibilité à la géométrie de la pièce, et la façon dont les coupes traversantes peuvent changer les conditions de maintien pendant que le cycle est en cours.

C’est pourquoi le montage sous vide doit être jugé comme un système de processus plutôt que comme une pièce de matériel. La conception du montage, le matériau, l’état d’étanchéité, la séquence de programmation, et la stratégie de secours décident tous si la méthode fonctionne bien en production.

Lorsque ces éléments correspondent, une plaque de montage sous vide peut être l’une des méthodes de maintien les plus efficaces de l’atelier. Lorsqu’ils ne correspondent pas, le même montage devient une source continue d’instabilité. Les acheteurs qui comprennent cela tôt prennent de meilleures décisions parce qu’ils évaluent l’ensemble du processus au lieu d’attendre que la pompe seule fasse fonctionner le système.
