Bases des systèmes électriques CNC : Puissance, sécurité et composants de contrôle

Une machine CNC ne devient fiable parce que l’armoire semble pleine, l’IHM semble moderne ou le devis mentionne des marques de composants reconnaissables. Elle devient fiable lorsque l’alimentation électrique, la protection, la logique de sécurité, la qualité des signaux, le matériel de mouvement et la documentation soutiennent tous le même objectif de production quotidienne. Si une couche est faible, la machine peut encore usiner des pièces, mais elle le fera avec plus d’alarmes, plus de réinitialisations, un diagnostic plus lent et moins de confiance de la part de l’opérateur.

C’est pourquoi les bases de l’électrique CNC sont importantes pour les acheteurs, les ingénieurs et les responsables de production. La conception électrique n’est pas un sujet de second plan situé derrière le bâti, la broche ou le nombre d’axes. Elle détermine si la machine se comporte calmement sous la pression des équipes, si les défauts restent compréhensibles et si les équipes de maintenance peuvent rétablir la production rapidement en cas de problème.

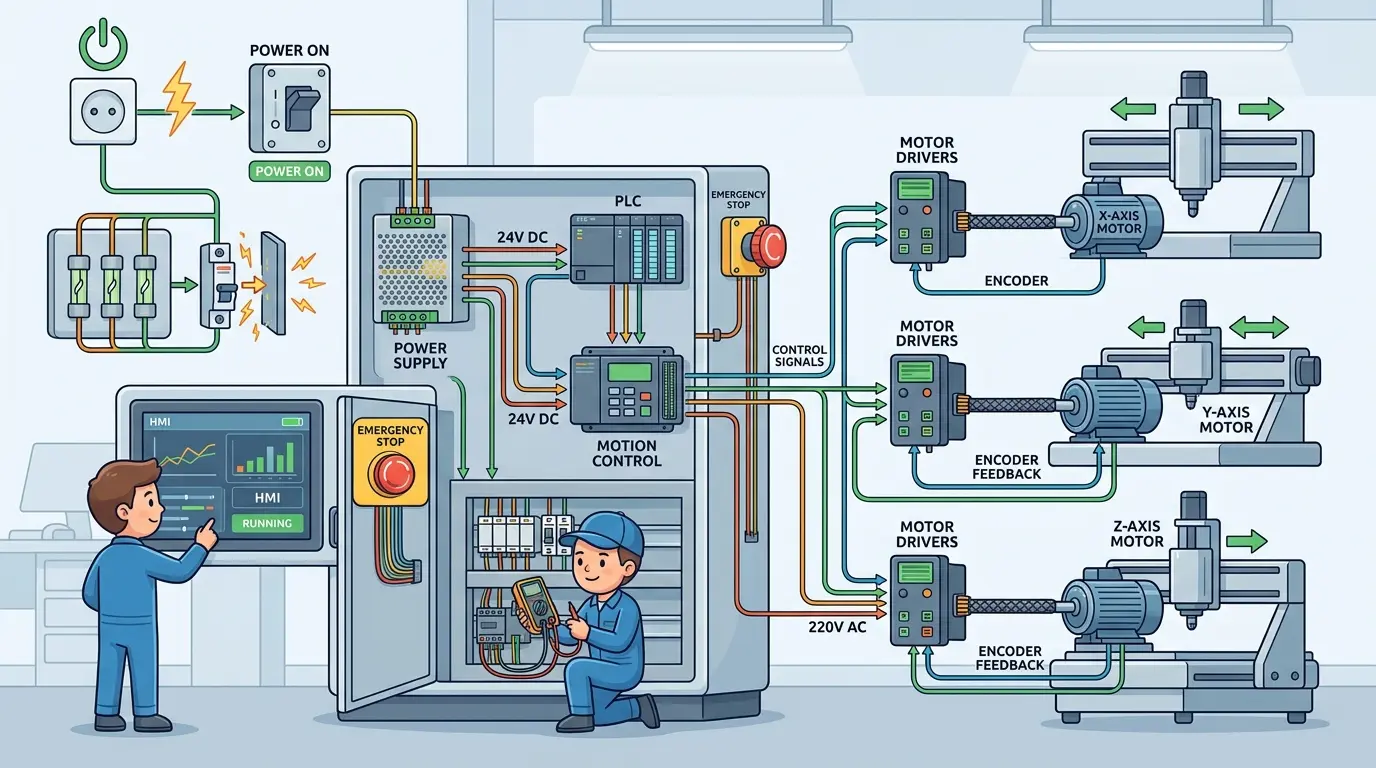

La manière la plus pratique de lire la portée électrique est de suivre une chaîne de fiabilité. L’énergie entre dans la machine. Les dispositifs de protection empêchent les conditions anormales de se propager. La logique de sécurité décide comment la machine s’arrête et comment elle redémarre. L’alimentation de commande et les E/S transportent des signaux lisibles. Les variateurs traduisent les commandes en mouvement. La disposition de l’armoire et la documentation déterminent si l’équipe peut diagnostiquer les problèmes sans conjectures. Lorsque cette chaîne complète est cohérente, la machine donne une sensation d’industrie. Lorsqu’un maillon est faible, la machine commence à se comporter de manière fragile bien avant que la brochure ne le laisse supposer.

La Qualité Électrique Est Une Variable De Production, Pas Un Détail Caché

De nombreux ateliers ne découvrent les faiblesses électriques qu’après l’installation, car les premiers symptômes semblent mineurs. Une alarme de capteur n’apparaît que sur une seule équipe. Le retour à la position de référence (homing) échoue occasionnellement. La broche hésite une fois tous les quelques jours. Une réinitialisation de sécurité prend plus de temps que ce que les opérateurs attendent. Une armoire se déclenche lors d’un mouvement intense, puis se comporte à nouveau normalement le lendemain matin.

Ces incidents ne ressemblent pas à des pannes majeures au premier abord. Ils ressemblent à des nuisances. Mais en production, les nuisances récurrentes deviennent un coût. Les opérateurs perdent confiance. Les techniciens commencent à courir après des symptômes mouvants. La maintenance préventive se transforme en dépannage réactif. La machine tourne toujours, mais personne ne lui fait entièrement confiance.

Cette tendance explique pourquoi la portée électrique devrait être traitée comme une variable de production. Un mauvais système électrique ne crée pas toujours un arrêt spectaculaire. Plus souvent, il crée un flux constant d’interruptions qui réduisent silencieusement le débit et augmentent la charge de travail.

C’est aussi la raison pour laquelle les problèmes électriques soi-disant aléatoires sont souvent prévisibles. Ils ont tendance à apparaître lorsqu’une certaine charge, température, séquence de mouvement ou condition de redémarrage expose une couche faible dans la chaîne électrique. Le symptôme semble aléatoire parce que la cause se trouve en amont du moment où le défaut apparaît. Une fois que la machine est jugée comme un système électrique plutôt que comme une armoire pleine de pièces séparées, ces problèmes deviennent généralement plus faciles à classer.

Commencez Par Le Côté Du Réseau, Pas Par L’Écran

Lorsque les acheteurs évaluent une machine CNC, ils commencent souvent par ce qui est le plus facile à voir : l’interface de commande, la marque du contrôleur, le nom du servo-asservissement ou la propreté de l’armoire. Le meilleur point de départ est l’environnement électrique d’arrivée. Une machine ne peut être aussi stable que les conditions d’alimentation qui l’alimentent.

Cela signifie poser des questions pratiques avant de se concentrer sur les écrans et les menus. L’installation électrique de l’installation est-elle vraiment adaptée à la charge opérationnelle réelle de la machine ? L’alimentation est-elle stable lors de l’accélération des axes, du démarrage de la broche, des charges d’extraction, des pompes ou des cycles des équipements auxiliaires ? La machine dépend-elle d’hypothèses d’alimentation qui n’ont été démontrées que dans une salle d’exposition ou une zone d’essai plutôt que dans l’usine réelle de l’acheteur ?

La qualité de l’alimentation est importante car chaque composant en aval hérite de sa stabilité ou de son instabilité. Si l’alimentation entrante est faible, incohérente ou mal adaptée au cycle de travail réel de la machine, l’armoire peut toujours avoir une excellente apparence tandis que le système se comporte de manière imprévisible en production. Le dépannage devient alors trompeur car le symptôme peut apparaître au niveau des variateurs, des capteurs ou des réinitialisations de la commande, même si le problème racine a commencé du côté de l’alimentation.

C’est pourquoi la première question électrique utile n’est pas « La machine peut-elle démarrer ? » La vraie question est : « La machine restera-t-elle stable dans des conditions de fonctionnement réelles pendant une semaine de production entière ? » Ce sont des normes très différentes.

Les Dispositifs De Protection Décident Si Les Défauts Restent Mineurs

La protection est facile à sous-estimer car elle passe la majeure partie de sa vie à ne rien faire de visible. Pourtant, lorsque quelque chose d’anormal se produit, la qualité de la couche de protection détermine si la machine tombe en panne de manière ordonnée ou confuse.

Le but de la protection n’est pas seulement d’arrêter les dommages. C’est d’isoler la bonne partie de la machine au bon moment pour que l’équipe puisse identifier le problème rapidement. Lorsque la protection est bien coordonnée, un défaut reste local, l’état de la machine reste lisible et le diagnostic part d’un ensemble de causes plus restreint. Lorsque la protection est vague ou mal coordonnée, une condition anormale peut déclencher plusieurs symptômes, donnant l’impression que toute l’armoire est instable.

Cette distinction compte dans la possession réelle. Un défaut contenu coûte du temps d’arrêt. Un défaut désordonné coûte du temps d’arrêt plus de la main-d’œuvre de diagnostic, des interventions répétées et l’hésitation de l’opérateur au redémarrage suivant. En d’autres termes, une mauvaise conception de la protection rend chaque défaut futur plus coûteux.

Les acheteurs devraient donc écouter plus qu’une simple liste de composants de protection. Ils devraient chercher des preuves que la stratégie de protection a été conçue comme un système. La machine isole-t-elle clairement les défauts ? Les dispositifs en amont et en aval soutiennent-ils une séparation nette des défauts ? Un déclenchement indique-t-il à l’équipe quelque chose d’utile sur où chercher ensuite, ou se contente-t-il d’arrêter la machine et de forcer une recherche large ?

Une conception de protection solide ne fait pas disparaître les pannes. Elle les rend lisibles.

La Logique De Sécurité Compte Car Le Comportement Au Redémarrage Compte

Les systèmes de sécurité sont souvent décrits en termes abstraits, mais les opérateurs les vivent de manière très pratique. Ils posent quatre questions chaque fois que la machine s’arrête : Pourquoi s’est-elle arrêtée ? Qu’est-ce qui est maintenant isolé ? Que faut-il vérifier avant de redémarrer ? Combien de temps la récupération prendra-t-elle ?

C’est pourquoi la qualité de la sécurité ne concerne pas seulement l’interruption. Elle concerne la logique d’arrêt et la logique de récupération. Une machine avec une chaîne de sécurité solide fait plus que supprimer le risque. Elle laisse l’état de la machine compréhensible par la suite. Les opérateurs et le personnel de maintenance savent ce qui a déclenché l’arrêt, quelles conditions doivent être rétablies et si la machine peut reprendre le service sans incertitude.

Lorsque cette logique est faible, le travail quotidien devient plus lent même si rien de dramatique ne se produit. Un arrêt d’urgence, une ouverture de protecteur ou un événement d’interverrouillage peut être géré en toute sécurité, mais si les étapes de redémarrage sont confuses ou incohérentes, la machine semble toujours peu fiable. Cette incertitude change le comportement sur le terrain. Les opérateurs deviennent prudents aux mauvais endroits. Les techniciens passent du temps à vérifier des réinitialisations simples. Les chefs d’équipe commencent à traiter la machine comme sensible plutôt que fiable.

La qualité de la sécurité se manifeste donc dans le rythme. Un bon système s’arrête de manière décisive et redémarre clairement. Un système faible transforme chaque interruption en une mini-enquête.

L’Alimentation De Commande Et Les E/S Portent Le Sens De La Machine

La machine ne fonctionne pas uniquement avec l’alimentation entrante. Elle fonctionne avec des informations lisibles. Les capteurs rapportent les positions et les états. Les interrupteurs confirment les conditions. Les interverrouillages prouvent l’état de préparation. Les dispositifs auxiliaires signalent la disponibilité. Le contrôleur doit décider ce qui est vrai, ce qui est faux et quelle action doit suivre.

C’est le rôle de l’alimentation de commande et des E/S. Elles portent le sens électrique de la machine. Si ces signaux sont propres, le contrôleur peut prendre des décisions calmes. Si ces signaux deviennent bruyants, retardés ou incohérents, le contrôleur peut sembler faible même lorsque le problème réel se trouve en amont dans les pratiques de câblage, la séparation ou la discipline vis-à-vis du bruit électrique.

C’est l’une des raisons pour lesquelles les défauts électriques intermittents sont si frustrants. La machine ne perd pas simplement de l’énergie. Elle perd de la clarté. Un capteur peut être techniquement connecté, mais le système ne peut pas faire confiance au signal en charge réelle. Un interverrouillage peut fonctionner dans les vérifications manuelles mais devenir instable pendant la production réelle. Une entrée de fin de course ou de référence peut se comporter de manière acceptable à faible contrainte, puis se dégrader lorsque les moteurs, les broches ou les systèmes auxiliaires sont actifs.

Une conception d’E/S propre n’est donc pas un problème d’affinage. C’est ce qui permet à la machine d’interpréter correctement la réalité. Les ateliers qui ignorent cette couche finissent souvent par blâmer le contrôleur pour un comportement qui a réellement commencé dans la qualité du signal et l’architecture électrique. Les équipes qui comparent les écosystèmes de contrôle devraient également examiner comment le choix du contrôleur affecte le comportement quotidien de la machine car la logique logicielle n’a l’air solide que lorsque la couche électrique lui fournit des entrées crédibles.

Les Variateurs Et Le Matériel De Mouvement Ne Fonctionnent Bien Que Dans Un Environnement Électrique Stable

L’électronique de mouvement a tendance à recevoir plus d’attention de la part des acheteurs que les couches électriques plus silencieuses, car elle est plus facile à commercialiser. Les systèmes de servocommande, les variateurs de broche, les dispositifs de retour et les ensembles de mouvement semblent importants, et ils le sont. Mais ils ne peuvent pas être jugés isolément.

Les variateurs ne fonctionnent bien que lorsque la conception électrique environnante les soutient. Des conditions d’alimentation stables, des signaux de commande clairs, une protection sensée, une bonne mise à la terre, un routage propre et une logique de défaut lisible contribuent tous aux performances de mouvement. Si ces couches sont faibles, le système de variateurs peut encore être de haute qualité sur le papier tout en se comportant mal en fonctionnement quotidien.

C’est pourquoi les acheteurs devraient poser des questions pratiques sur le mouvement plutôt que seulement des questions de marque. Le système reste-t-il stable lors d’accélérations et de décélérations rapides ? Les alarmes de mouvement aident-elles l’équipe à identifier les causes, ou créent-elles plus d’ambiguïté ? Le comportement de la broche reste-t-il cohérent lorsque la machine est en charge de coupe réelle ? Les défauts d’axe pointent-ils clairement vers une source, ou envoient-ils l’équipe dans un dépannage large par essais et erreurs ?

Un ensemble de mouvement est donc mieux jugé comme un maillon de la chaîne électrique. De bons variateurs à l’intérieur d’une armoire bruyante et mal structurée ne créent pas une bonne machine. Ils rendent simplement l’inadéquation plus coûteuse.

La Mise À La Terre, Le Blindage Et La Discipline De L’Armoire Expliquent De Nombreux Défauts « Aléatoires »

Peu de sujets créent plus de temps perdu que les défauts électriques intermittents. Une machine référencée correctement le lundi, lance une alarme de capteur le mercredi, puis fonctionne à nouveau après une réinitialisation. La réaction naturelle est de qualifier le comportement d’aléatoire. En réalité, bon nombre de ces défauts ne sont pas aléatoires du tout. Ils sont le résultat visible d’une mise à la terre faible, d’un blindage médiocre, de problèmes de routage de câbles ou d’une discipline d’armoire qui permet au bruit électrique d’interférer avec l’intégrité du signal.

Cela compte car les problèmes de bruit sont rarement spectaculaires en un seul instant. Ils érodent la confiance progressivement. La même entrée ne se comporte pas de la même manière dans différentes conditions de fonctionnement. Les équipes de maintenance perdent du temps à prouver et à réfuter les causes possibles. La machine commence à sembler incohérente, même lorsque le système mécanique central est bon.

Une bonne mise à la terre et un bon blindage aident à préserver la clarté du signal. Une bonne discipline de l’armoire maintient le câblage d’alimentation, le câblage de commande, les chemins de retour et les circuits auxiliaires organisés de manière à réduire les interférences et à soutenir le diagnostic. Une bonne gestion thermique compte également, car une armoire qui devient plus difficile à lire à mesure que les températures augmentent montrera souvent des défauts sous la pression de la production qui ne sont jamais apparus lors de tests légers.

La leçon plus large est simple : la propreté de l’armoire n’est pas cosmétique. La séparation, l’étiquetage, l’accès et la discipline de routage affectent tous la crédibilité de la machine lorsque les conditions de production deviennent plus difficiles.

Lisez Les Symptômes En Amont À Travers La Chaîne Électrique

L’une des habitudes les plus utiles dans le dépannage CNC est de lire les symptômes en amont. Au lieu de commencer par la pièce qui a affiché l’alarme, demandez quelle couche en amont a pu rendre ce symptôme possible.

Le tableau ci-dessous donne un exemple pratique de cette approche.

Symptôme Sur Le Terrain	Couche Électrique À Examiner En Premier	Pourquoi Cette Couche Est Importante
Défauts de référencement ou de retour à la position de départ intermittents	Qualité du signal, mise à la terre et intégrité des E/S	La machine peut perdre des informations claires de position ou d’état plutôt que de subir une véritable défaillance d’axe
Déclenchements intempestifs répétés en fonctionnement intense	Alimentation entrante et coordination de la protection	La machine peut révéler une faiblesse de l’alimentation ou un mauvais isolement des défauts en charge réelle
Comportement de redémarrage confus après une interruption	Logique de sécurité et conception de la réinitialisation	La machine peut s’arrêter correctement mais ne pas laisser un chemin de récupération lisible
Instabilité de la broche ou alarmes du variateur sous pression de production	Stabilité de l’alimentation, environnement du variateur et discipline de l’armoire	Le matériel de mouvement reflète souvent une faiblesse électrique en amont avant de refléter une défaillance de composant
Pertes de capteur qui n’apparaissent que parfois	Blindage, séparation du câblage et clarté du signal de commande	Les interférences et les entrées bruyantes se manifestent généralement par des défauts mobiles et difficiles à reproduire
Diagnostic lent à chaque arrêt de la machine	Étiquetage de l’armoire et qualité de la documentation	Le coût réel peut être une perte d’informations plutôt qu’une perte de matériel

Ce genre de lecture en arrière est important car il empêche les équipes de remplacer des pièces trop tôt. L’objectif n’est pas seulement de trouver le composant défaillant. L’objectif est de comprendre quelle couche du système a permis au symptôme d’exister.

Les Acheteurs Devraient Traiter La Documentation Comme Partie Intégrante De L’Ensemble Électrique

La conception électrique n’est qu’en partie une question de matériel. Le reste est une question d’information. Sans schémas lisibles, de références de borniers, de discipline d’étiquetage et de structure d’armoire sensée, même un système électrique décent devient plus difficile à posséder.

Ce point est souvent manqué lors de l’approvisionnement car la documentation ne se photographie pas bien. Elle ne rend pas la démonstration plus impressionnante. Pourtant, sur la durée de vie de la machine, la qualité de la documentation influence fortement le coût de maintenance. Des dessins clairs raccourcissent le diagnostic. Des étiquettes claires réduisent les erreurs lors du remplacement. Des références claires aident les équipes de service externes et les techniciens internes à travailler plus rapidement et en toute sécurité.

Une mauvaise documentation a l’effet inverse. Des défauts ordinaires deviennent des enquêtes. Chaque intervention dépend trop fortement de la mémoire, de captures d’écran ou du support du fournisseur. Un simple problème électrique consomme alors plus de main-d’œuvre qu’il ne le devrait car l’équipe doit d’abord reconstruire l’intention de la machine avant de corriger le problème.

C’est l’une des raisons pour lesquelles les acheteurs devraient comparer les devis de machines ligne par ligne au lieu de se concentrer uniquement sur les caractéristiques mécaniques visibles. Le devis devrait rendre la portée électrique, la logique de support et les attentes en matière de documentation plus faciles à comprendre, pas plus difficiles.

Ce Que Les Acheteurs Devraient Clarifier Avant La Réception De La Machine

L’examen électrique devient beaucoup plus utile lorsque les acheteurs posent des questions opérationnelles au lieu de questions génériques de marque. Avant la signature, il est utile de clarifier les points suivants :

• Comment les besoins réels en puissance de la machine correspondent à l’installation où elle fonctionnera réellement.
• Comment les dispositifs de protection isolent les défauts et à quoi l’équipe doit s’attendre lorsqu’un déclenchement se produit.
• Comment les interruptions de sécurité sont signalées, réinitialisées et effacées en usage quotidien.
• Comment le câblage des signaux, la mise à la terre et le routage de l’armoire ont été traités pour protéger la fiabilité des entrées.
• Comment les défauts du variateur et de la broche sont présentés aux opérateurs et aux techniciens.
• Comment les étiquettes d’armoire, les schémas et les références de service soutiendront le dépannage futur.
• Comment la machine s’est comportée dans des conditions soutenues de type production, pas seulement lors de cycles de démonstration brefs.

Ces questions n’exigent pas que l’acheteur devienne un concepteur électrique. Elles forcent simplement la conversation avec le fournisseur à se déplacer vers la possession quotidienne plutôt que vers l’impression en salle d’exposition.

Comment Cette Question D’Achat Se Connecte À La Planification D’Équipement Pandaxis

La portée électrique compte dans toute la gamme de machines Pandaxis car chaque famille de machines dépend d’un comportement de commande calme, d’un rétablissement de sécurité lisible et d’une architecture d’armoire maintenable. Une machine à emboîter, une scie à panneaux, une ligne de perçage, un système laser pour le traitement non-métallique ou une CNC pour pierre peuvent servir différents flux de travail, mais tous deviennent plus difficiles à posséder si la couche électrique transforme la production normale en dépannage répété.

C’est pourquoi les acheteurs qui évaluent un investissement plus large dans l’usine devraient traiter l’examen électrique comme faisant partie de la sélection de l’équipement plutôt que comme un détail de mise en service. Si l’objectif est de construire un parcours de production stable, la machine doit être jugée non seulement par sa capacité de coupe, ses allégations de débit ou son automatisation visible, mais aussi par la crédibilité de son système électrique après des mois de travail en équipes. Pour une vue plus large des familles de machines qui peuvent figurer dans la même conversation de planification d’usine, le catalogue de produits Pandaxis est le bon point de départ.

Le point pratique à retenir est simple. L’alimentation, la sécurité et les composants de commande ne sont pas des sujets séparés. Ce sont les couches qui décident si la machine démarre proprement, lit les signaux honnêtement, s’arrête en toute sécurité, redémarre clairement et reste diagnostiquable sous pression. Si cette chaîne est solide, la machine gagne la confiance. Si elle est faible, même une machine mécaniquement capable peut devenir un drain quotidien sur le temps de production.
