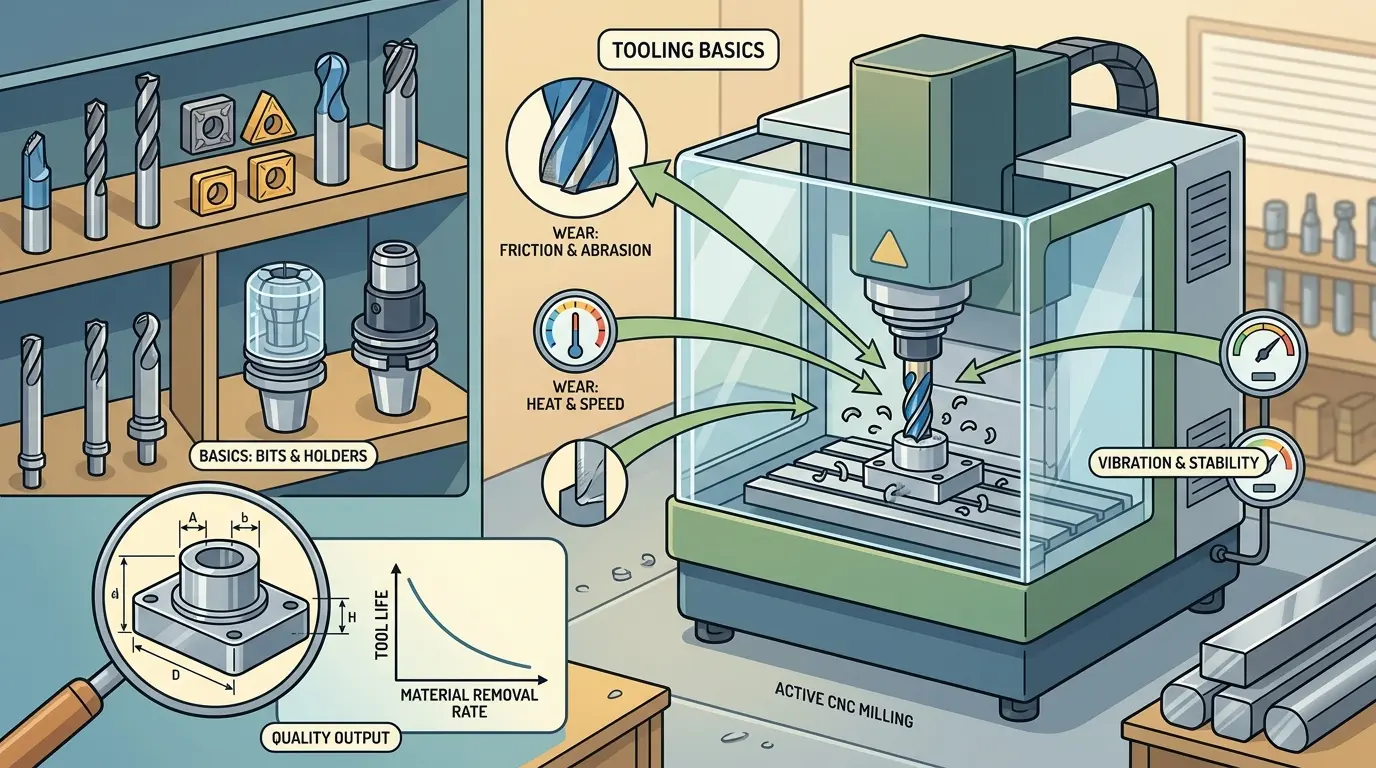

Bases de l’outillage CNC : forets, porte-forets et facteurs d’usure influant sur la qualité

La capacité de la machine n’atteint pas directement la pièce. Elle passe d’abord par une chaîne rotative : l’outil de coupe, le porte- outil, la pince ou autre interface de serrage, le porte-à-faux de l’outil, la propreté de l’assemblage et l’état d’usure de tout ce qui se trouve près du nez de broche. Lorsque les ateliers ignorent cette chaîne, ils diagnostiquent généralement mal les problèmes de qualité. Ils blâment le programme, l’avance, le bâti de la machine, ou même la matière, alors que la première perte de contrôle a en réalité commencé bien plus près de la pointe de l’outil.

C’est pourquoi les bases de l’outillage méritent plus de respect qu’elles n’en reçoivent habituellement. Elles ne sont pas de simples détails de consommables. Elles sont le premier endroit où un processus stable reste honnête ou commence à perdre en qualité. Les ateliers qui traitent l’outillage comme faisant partie du contrôle de processus résolvent les problèmes plus rapidement, répètent les tâches plus proprement et tirent une réelle valeur ajoutée de la plateforme machine qu’ils possèdent déjà.

La Pièce Ne Voit Pas La Machine En Premier – Elle Voit L’Ensemble Rotatif

Du point de vue de la pièce, la machine est filtrée par l’assemblage de l’outil. La broche peut être saine, le comportement de l’asservissement peut être correct et la structure peut être suffisamment rigide, mais la coupe devient toujours instable si la chaîne rotative est faible. Une arête de coupe qui commence à travailler avec du faux-rond, un mauvais serrage, un porte-à-faux excessif, de la contamination ou une usure cachée est déjà compromise avant même de toucher la matière.

C’est pourquoi de légers problèmes côté outil apparaissent souvent d’abord comme des symptômes qui semblent sans rapport : durée de vie d’outil plus courte, finition irrégulière, performance fragile des petits diamètres, arêtes bruyantes ou dimensions qui deviennent moins fiables. La machine semble innocente car elle se déplace toujours là où on le lui a demandé. La perte de contrôle réelle se produit à l’interface entre la broche et la matière.

Commencez La Sélection De L’Outil Par L’Opération, Pas Uniquement Par La Matière

La matière compte, mais l’opération compte tout autant. Un outil de coupe qui se comporte bien en ébauche n’est pas automatiquement adapté à la finition. Un outil qui laisse une arête propre sur un type de coupe peut mal performer dans une rainure, une poche, un contournage, un mouvement de plongée ou une longue série de matière abrasive. Dans les environnements de défonçage, la différence est évidente lorsque les ateliers forcent un seul outil à faire du surfaçage, de la finition de chants, du contournage et du nettoyage simplement parce qu’il semble assez proche.

La meilleure question n’est pas « Que peut couper cet outil ? » Elle est « Quel est le travail demandé à cet outil ? » Si la réponse est le traitement de panneaux en longues séries, les chants de stratifié nets, le surfaçage large, la finition de contour, le perçage serré ou la survie dans l’abrasif, la géométrie de l’outil doit être sélectionnée spécifiquement pour cette tâche. Les outils compromises peuvent maintenir la production en mouvement, mais ils le font généralement en imposant des programmes plus lents, plus de ponçage ou des corrections plus fréquentes par la suite.

L’Ébauche Et La Finition Ne Devraient Pas Partager La Même Logique Par Défaut

L’un des moyens les plus simples d’augmenter silencieusement le coût de l’outillage est de laisser l’ébauche et la finition partager une seule stratégie d’outil par habitude. L’ébauche veut une enlèvement de matière fiable et une fenêtre de processus qui reste productive. La finition veut une qualité de surface prévisible, une géométrie propre et un assemblage stable qui n’introduit pas de marques ou de broutage évitables. Ce sont des priorités différentes, même lorsque la matière est la même.

C’est pourquoi les ateliers qui montent en échelle séparent généralement l’outillage par type d’opération plutôt que par une vague catégorie générale seule. Ils définissent quel outil ébauche, quel outil finit, lequel gère les travaux sensibles à la surface, et lequel n’est acceptable que pour un enlèvement de matière important. Une fois que cette distinction fait partie de la bibliothèque, les tâches répétées cessent de dépendre autant du jugement individuel de l’opérateur.

Les Porte-Outils Et Les Pincettes Décident Si La Précision Survit Au Réglage

Un bon outil dans un mauvais porte-outil reste un montage de production faible. De nombreux ateliers ne le comprennent qu’après qu’un problème soit devenu visible, pourtant l’état du porte-outil et de la pince décide souvent si l’outil tourne correctement ou non. Ils affectent la répétabilité, la rigidité, l’équilibre et la quantité de faux-rond atteignant l’arête de coupe. Si cette chaîne est faible, la machine se déplacera exactement comme commandé tandis que la coupe elle-même deviendra moins prévisible.

Cela compte particulièrement dans le travail de petits diamètres, le défonçage sensible à la finition, le perçage et toute opération où la propreté de l’arête est étroitement surveillée. Mais cela compte aussi dans les travaux plus lourds. L’usure prématurée des outils, un broutage étrange, une largeur de rainure qui dérive et une qualité de surface inégale remontent souvent à des pincettes usées, des surfaces de contact sales ou un état de porte-outil incohérent, bien avant que les acheteurs n’admettent que le côté serrage mérite autant d’attention que la marque de l’outil.

La Propreté Est Une Variable De Qualité, Pas Un Détail De Rangement

La contamination à l’interface de serrage est l’un des problèmes d’outillage les moins glamours et les plus coûteux en production. Un outil monté dans un porte-outil sale ou serré dans une interface qui n’est pas entretenue régulièrement ne commence pas dans un état neutre. Il commence à travailler avec une instabilité cachée. Les symptômes qui en résultent peuvent ressembler à une usure aléatoire, une finition peu fiable ou un outil qui sous-performe inexplicablement par rapport au lot précédent.

C’est pourquoi les ateliers disciplinés normalisent la façon dont les outils sont chargés, les porte-outils nettoyés, les pincettes inspectées et quand ces composants sont remplacés. La propreté à l’extrémité de la broche n’est pas une question esthétique. Il s’agit de savoir si l’outil commence son travail dans un état mécanique reproductible.

Le Porte-À-Faux De L’Outil Est L’Un Des Moyens Les Plus Rapides De Perdre En Stabilité

Un porte-à-faux excessif est courant car il semble pratique. Plus de porte-à-faux rend l’outil plus facile à charger, plus facile à atteindre et plus facile à laisser en place sur plusieurs tâches. Cela augmente également le bras de levier sur l’assemblage et réduit la marge contre les vibrations, la mauvaise finition et la durée de vie réduite de l’outil. Dans de nombreux ateliers, un porte-à-faux trop important est l’une des causes cachées les plus constantes d’instabilité évitable.

La machine peut encore terminer la pièce, ce qui explique pourquoi l’erreur persiste. Mais le processus devient plus faible qu’il ne devrait l’être. Les ateliers devraient donc traiter le porte-à-faux de l’outil comme une variable contrôlée liée à la caractéristique, et non comme un choix de commodité qui dérive par habitude. Si la caractéristique n’a pas besoin du débord supplémentaire, le processus ne devrait probablement pas supporter le risque additionnel.

Le Faux-Rond Endommage Généralement Le Processus Avant De Créer Un Problème De Mesure Dramatique

Le faux-rond est souvent abordé comme un sujet de métrologie, mais sur le sol de l’atelier, il se comporte davantage comme une taxe sur la qualité. L’outil ne partage pas la charge uniformément. Une dent travaille plus dur. La constance de la finition diminue. Les petites caractéristiques deviennent plus fragiles. La durée de vie de l’outil se raccourcit. Les opérateurs peuvent continuer à ajuster les avances et les vitesses alors que le vrai problème est que l’arête de coupe ne tourne pas aussi fidèlement que le montage le suppose.

C’est l’une des raisons pour lesquelles les outils de petit diamètre révèlent des problèmes plus tôt que les plus gros. Ils ont moins de marge pour la malhonnêteté mécanique. Un processus qui semble acceptable avec des outils plus grands peut échouer rapidement une fois que des outils plus petits exposent la faiblesse de la chaîne rotative. Les ateliers qui comprennent cela diagnostiquent généralement les problèmes de finition plus rapidement car ils ne supposent pas que chaque symptôme provient du programme.

L’Usure Commence Bien Avant Que Le Défaut Ne Devienne Visible

L’usure de l’outil est souvent traitée comme une question d’achat, mais sur la machine, elle apparaît d’abord comme une question de stabilité du processus. La finition change. La qualité des arêtes se dégrade. Le comportement des bavures empire. La charge augmente. La chaleur augmente. Les tolérances deviennent moins fiables. Si l’atelier attend qu’un défaut visible apparaisse, une partie du lot a déjà payé pour ce retard.

La question la plus intelligente n’est pas combien de temps l’outil peut survivre physiquement. C’est combien de temps il peut performer sans pousser le processus vers le risque. Ce seuil change en fonction de la matière, de l’opération et de l’importance de la caractéristique. Un passage critique pour la finition ne devrait pas hériter de la même règle de remplacement qu’une étape d’ébauche simplement parce que la famille d’outils se ressemble.

Les Problèmes De Durée De Vie D’Outil Signifient Généralement Que Le Processus Nuit À L’Outil

Lorsque la durée de vie de l’outil s’effondre, les acheteurs blâment souvent d’abord la marque de l’outil de coupe. Parfois, c’est juste. Souvent, c’est incomplet. Les copeaux recoupés nuisent aux outils. Un porte-à-faux excessif nuit aux outils. Le faux-rond nuit aux outils. Un bridage faible nuit aux outils. Une trajectoire d’outil inadaptée nuit aux outils. Une mauvaise évacuation et un mauvais contrôle de la chaleur nuisent aux outils. En d’autres termes, le processus endommage souvent l’outil bien avant que le catalogue n’ait une réelle chance de faire ses preuves.

C’est pourquoi les fournisseurs matures et les usines disciplinées expliquent l’usure en termes de processus. Ils identifient si la cause racine réside dans le serrage, la chaleur, l’évacuation des copeaux, la sélection de l’outil, le porte-à-faux ou la stratégie de charge de l’outil. Ce diagnostic est généralement plus précieux que toute déclaration générique sur les qualités d’outillage premium car il indique à l’atelier d’où viendra la prochaine perte si rien ne change.

La Chaleur Et L’Évacuation Des Copeaux Sont Également Des Problèmes D’Outillage

Certaines discussions sur l’outillage deviennent trop étroites car elles se concentrent uniquement sur le diamètre, le revêtement ou la marque. Mais l’évacuation des copeaux et le comportement thermique sont aussi des problèmes d’outillage. Un outil théoriquement correct peut encore sous-performer si les copeaux sont recoupés ou si la chaleur s’accumule d’une manière que le processus ne gère pas bien. Lorsque cela se produit, l’outil semble plus faible qu’il ne l’est réellement parce que le processus l’alimente dans de mauvaises conditions.

C’est pourquoi l’outillage doit être lu en parallèle avec la stratégie de trajectoire et la stabilité de la machine. L’outil n’est pas seulement une pièce de géométrie. Il fait partie d’un système de coupe complet. Les ateliers qui le traitent ainsi ont tendance à tirer plus de valeur d’un outillage ordinaire que les ateliers qui continuent d’acheter de meilleurs outils sans corriger les conditions qui les entourent.

Les Bibliothèques D’Outils Standardisées Transforment L’Outillage D’Habitude En Processus

Les environnements d’outillage les plus solides sont standardisés. Ils ne reposent pas sur un seul opérateur se souvenant quel outil fonctionne habituellement ou quel porte-à-faux a été utilisé la dernière fois. Ils définissent quel outil appartient à quelle opération, quel porte-outil il doit utiliser, comment il doit être chargé, quel porte-à-faux est autorisé et quelle logique de remplacement s’applique. Cela rend la programmation plus propre, le montage plus reproductible et le dépannage beaucoup plus rapide.

Sans cette structure, les tâches répétées dérivent. Un outil similaire est substitué. Un porte-outil avec un porte-à-faux légèrement différent est utilisé. Un outil reste en service trop longtemps parce que le lot précédent a survécu par hasard. La pièce peut encore être produite, mais la cellule devient plus difficile à stabiliser et à faire évoluer entre opérateurs ou équipes.

Cela compte particulièrement dans le défonçage à haut débit et le travail sur panneaux, où les machines à imbrication dépendent de bibliothèques d’outils stables pour pouvoir se répéter proprement dans le temps. La plateforme machine peut être capable, mais le système d’outillage doit être tout aussi organisé.

Le Pré-Réglage Et Le Suivi Comptent Une Fois Que Le Volume Augmente

Les ateliers experts à faible volume peuvent parfois fonctionner uniquement sur l’expérience et l’observation rapprochée. Dès que le volume augmente, la couverture des quarts de travail s’élargit ou les tâches répétées se multiplient, le pré-réglage et le suivi de l’usure deviennent plus importants. L’usine a besoin d’un moyen fiable de savoir quel outil a été chargé, combien de vie il a consommée et si le montage actuel correspond à la condition de production approuvée.

Cela ne nécessite pas une bureaucratie inutile. Cela nécessite suffisamment de structure pour empêcher les décisions d’outillage de devenir une connaissance tribale. Le nombre de pièces, la surface traitée, le temps d’usinage ou les intervalles de remplacement programmés peuvent tous fonctionner s’ils sont appliqués de manière cohérente. L’objectif est d’empêcher l’usure et la substitution de dériver invisiblement dans le processus.

Les Problèmes D’Outillage Se Font Souvent Passer Pour Des Problèmes De Machine

L’une des erreurs de diagnostic les plus coûteuses dans le travail CNC est de blâmer la machine trop tôt. La finition devient rugueuse, les outils s’usent rapidement, les dimensions dérivent ou la qualité du contour devient incohérente, et la première réaction est de soupçonner la broche, le bâti ou le système de commande. Parfois, la machine fait vraiment partie du problème. Aussi souvent, le premier problème réside dans la chaîne d’outillage.

C’est pourquoi l’examen de l’outillage doit venir tôt dans le dépannage. Vérifiez l’état des porte-outils, la propreté du serrage, le faux-rond, le porte-à-faux, l’historique d’usure et l’adéquation outil-tâche avant de supposer que la plateforme machine elle-même est défaillante. Les ateliers qui font cela gagnent du temps car ils examinent d’abord le point de défaillance le plus exposé.

La Meilleure Question Sur L’Outillage N’habituellement Pas « Quelle Marque ? »

La marque compte, mais elle devrait venir après des questions opérationnelles plus claires :

• Quelle opération consomme le plus de durée de vie d’outil ?
• Où la finition commence-t-elle à dériver avant le remplacement des outils ?
• Quelles caractéristiques critiques dépendent de l’état le plus propre du porte-outil ?
• L’usure est-elle suivie délibérément ou seulement remarquée après l’apparition de défauts ?
• Les outils sont-ils sélectionnés par tâche ou par habitude ?
• Le processus actuel endommage-t-il l’outil avant qu’il n’ait une chance équitable de performer ?

Ces questions révèlent si l’usine traite l’outillage comme une entrée de production contrôlée ou comme un tas de consommables stockés près de la machine.

Dépensez Le Budget D’Outillage Là Où Il Protège La Répétabilité

Chaque dollar d’outillage n’a pas le même impact. Les ateliers dépensent parfois de manière agressive pour des marques d’outillage premium tout en négligeant l’état des porte-outils, le remplacement des pincettes, la discipline de chargement ou les règles de porte-à-faux standardisées. Cela crée généralement un budget d’outillage déséquilibré où l’arête de coupe visible est améliorée mais la chaîne de soutien reste faible.

La meilleure méthode de dépense protège d’abord la répétabilité. Achetez la qualité d’outil appropriée à l’opération, mais ne négligez pas le serrage et la discipline de processus qui permettent à l’outil de performer honnêtement. Dans une planification de production plus large, y compris la gamme de machines Pandaxis, la qualité de la machine et la discipline d’outillage devraient se soutenir mutuellement plutôt que de se compenser l’une l’autre.

Traitez les mèches, les porte-outils, les pincettes, le porte-à-faux, la propreté et le contrôle de l’usure comme un seul système de qualité. Lorsque ces bases sont bien contrôlées, la machine a une chance équitable de fournir la finition, la précision et la production pour lesquelles le processus a été conçu. Lorsqu’elles sont mal contrôlées, la machine est blâmée pour des problèmes qui ont commencé bien plus près de la broche. Les bases de l’outillage comptent car c’est là que commence la réalité de l’usinage.
