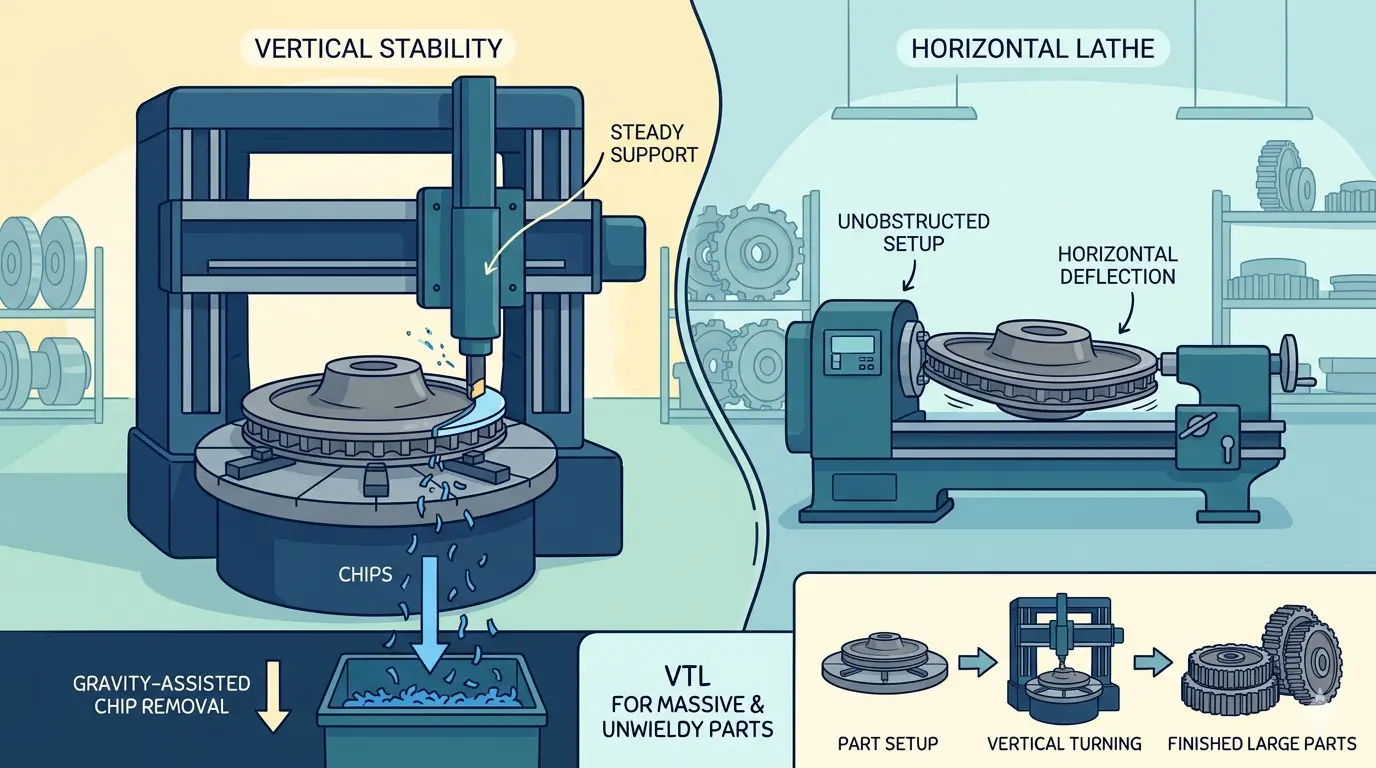

Explication des machines CNC VTL : quand les tours verticaux sont plus judicieux

Les tours verticaux commencent à prendre tout leur sens lorsque la pièce cesse de se comporter comme un travail de tour classique pour devenir un problème de chargement, de support et de stabilité. Les grandes couronnes, carters, brides, disques, pièces de type roue, supports de palier et autres composants similaires peuvent encore nécessiter des opérations de tournage courantes telles que le dressage, l’alésage et le travail sur diamètre extérieur, mais la véritable difficulté ne réside souvent plus uniquement dans la géométrie de coupe. Elle réside dans la manière dont la pièce est présentée à la machine, la sécurité de son chargement et la fiabilité de sa stabilité tout au long du process.

C’est la véritable raison pour laquelle les VTL (tours verticaux) sont importants. Ils ne sont pas simplement des « tours plus grands » ou des machines plus impressionnantes pour le même travail. Ils changent la relation entre la gravité, la pièce et le montage. Lorsqu’une pièce lourde est plus facile à poser vers le bas sur une table ou une surface de serrage qu’à suspendre ou supporter horizontalement, la disposition verticale peut rendre l’ensemble du process plus calme et plus reproductible avant même que le premier outil ne coupe.

Pour les acheteurs, la leçon pratique est simple : les VTL doivent être présélectionnés parce que la famille de pièces souhaite une disposition verticale, et non parce que la classe de machine semble plus industrielle. Si la charge de travail récurrente est constituée de pièces de grand diamètre, courtes, lourdes et à dominance frontale, la disposition verticale élimine souvent des frictions réelles. Si la charge de travail est principalement de type arbre, plus légère ou déjà stable sur un équipement horizontal, l’avantage s’estompe rapidement.

Condition de la pièce	Pourquoi un VTL peut être mieux adapté	Quand le tournage horizontal est souvent encore préférable
Grand diamètre par rapport à la longueur	La pièce peut être assise et supportée plus naturellement par la gravité	Les pièces longues restent généralement plus naturelles en process horizontal
Composants lourds et larges	Le chargement et le bridage peuvent devenir plus sûrs et reproductibles	Les pièces plus légères peuvent ne pas tirer suffisamment profit de la disposition verticale
Géométrie à dominance frontale	La présentation sur table verticale convient aux grandes faces, alésages et caractéristiques annulaires	Le travail sur arbre et la logique entre-pointes favorisent souvent l’équipement horizontal
Tâches où la manutention cause le véritable retard	La disposition peut réduire la tension de montage et les problèmes de support	Si le temps de coupe, et non la manutention, est le goulot d’étranglement dominant

Un VTL résout un problème de chargement avant de résoudre un problème de coupe

À l’interface outil-pièce, un VTL effectue toujours du tournage. La logique d’usinage de base est familière. La pièce tourne, l’outil enlève de la matière et le programme contrôle le process. Ce qui change, c’est la manière dont la masse de la pièce est gérée. Au lieu de s’étendre horizontalement et de demander au système de maintien de pièce de porter cette masse latéralement, la pièce est positionnée verticalement, la gravité aidant à la maintenir en position de travail.

Cette distinction est importante car les pièces lourdes génèrent des coûts bien avant la mise en rotation de la broche. Elles nécessitent levage, alignement, bridage et manutention sécurisée. Si la pièce est difficile à manipuler dans un montage horizontal, le process devient plus lent et plus risqué, même si le processus de coupe lui-même est techniquement possible. Un VTL peut améliorer l’opération en rendant le chemin de charge et la logique de support plus naturels.

C’est pourquoi la décision concernant un VTL ne doit pas commencer par des listes de caractéristiques. Elle doit commencer par une question opérationnelle simple : le défi actuel concerne-t-il principalement la géométrie de coupe, ou bien le comportement de la pièce pendant son chargement et son support ? Si c’est ce dernier point qui domine, la disposition verticale mérite une attention sérieuse.

Les pièces de grand diamètre se comportent différemment des longs travaux sur arbre

De nombreuses comparaisons entre les VTL et les tours horizontaux deviennent confuses car le « tournage de grande dimension » est traité comme une seule catégorie. Ce n’est pas le cas. Un long arbre et une grande couronne peuvent tous deux nécessiter un tournage, mais ils créent des problèmes de montage complètement différents. Le travail sur arbre long est généralement dominé par la longueur, la gestion de la flexion et le support axial. Les grandes couronnes et carters sont dominés par le diamètre, le contrôle de la face et la manière dont la masse se positionne pendant le bridage.

Cette différence est ce qui donne aux VTL leur place. Ils sont souvent les plus performants lorsque la pièce est courte par rapport au diamètre, suffisamment lourde pour créer une complexité de manutention et de forme à bénéficier d’une présentation face vers le haut ou vers le bas plutôt que d’être suspendue horizontalement. Les couronnes, corps de vannes, carters de turbine, disques de frein, supports de palier et grandes brides correspondent souvent à cette description.

Une fois que les acheteurs pensent aux pièces de cette manière, le choix de la disposition devient plus clair. Les VTL ne sont pas la réponse aux « grosses pièces » en général. Ils sont la réponse au type spécifique de pièce lourde dont la masse et les proportions conviennent à un positionnement vertical.

La gravité modifie le bridage, le support et les risques pour l’opérateur

La valeur pratique d’un VTL est souvent plus facile à voir dans le montage. La gravité assiste la machine au lieu de la combattre. Une pièce lourde peut être abaissée en position et assise d’une manière qui semble plus prévisible que de tenter de maintenir la même pièce latéralement tout en l’alignant sur une plateforme horizontale. Cela peut réduire le stress du montage, diminuer le risque de dommages de manutention et rendre le chargement répétitif plus cohérent d’une tâche à l’autre.

Cette cohérence n’est pas seulement une question de sécurité. C’est aussi une question de qualité. Si la pièce part d’un état assis plus stable, le process dépend moins de la compensation de l’opérateur et est moins vulnérable aux petites variations de montage. Sur une production répétée, cela peut améliorer la prévisibilité d’une manière facile à sous-estimer lorsque les acheteurs se concentrent uniquement sur les spécifications de la broche ou la capacité de coupe nominale.

Les usines traitant des pièces moulées lourdes ou de grandes couronnes fabriquées découvrent souvent qu’une grande partie de la charge réelle du process était cachée dans l’étape de montage. Le VTL devient précieux car il nettoie cette étape, non pas parce qu’il transforme magiquement chaque paramètre de tournage.

La disposition verticale préserve souvent la répétabilité sur les composants courts, larges et lourds

La répétabilité sur les grandes pièces est rarement uniquement un problème de coupe. Elle dépend de la capacité à présenter la pièce à la machine de la même manière stable à chaque fois. Pour les composants courts, larges et lourds, la disposition verticale peut aider à préserver cette répétabilité car la pièce ne repose pas sur la même logique de support horizontal qui peut être maladroite ou à forte intensité de main-d’œuvre sur une machine conventionnelle.

Ceci est particulièrement utile lorsque le travail tourne autour de grandes faces, alésages intérieurs et diamètres lourds qui doivent être maintenus sans introduire de contraintes de montage évitables. Si chaque montage horizontal ressemble à un exercice de récupération délicat, l’usine paie en main-d’œuvre et en temps pour défendre une disposition de machine qui peut simplement être inadaptée à la famille de pièces. Un VTL peut réduire ce fardeau en adaptant la disposition à la distribution de masse du composant.

Cela ne signifie pas que la machine supprime toutes les difficultés. Mais elle fait souvent passer le process de « possible avec précaution » à « suffisamment stable pour être répété avec confiance », ce qui est là où la véritable valeur de production apparaît.

Les cas d’utilisation les plus forts pour un VTL sont généralement les travaux à orientation frontale, de type couronne ou carter

Il y a une raison pour laquelle tant d’exemples de VTL tournent autour des couronnes, brides, carters et formes similaires. Ces composants sont souvent plus faciles à gérer verticalement car leur géométrie importante est organisée autour de relations de diamètre et de face plutôt qu’autour d’une longueur non supportée. Une table verticale peut rendre ces relations plus faciles à présenter et plus faciles à aborder avec l’outillage.

C’est également là que la logique économique de la machine devient plus forte. Si l’usine traite de manière répétée des pièces larges, lourdes et à dominance de diamètre, le VTL peut créer de la valeur sur plusieurs parties du process : manutention, chargement, dressage, alésage et bridage répétitif. L’investissement n’est pas justifié par une seule pièce de démonstration spectaculaire. Il est justifié lorsque ce type de géométrie revient sans cesse dans le carnet de commandes.

En revanche, si la charge de travail ne comprend qu’occasionnellement de telles pièces tandis que la majorité des activités restent un travail conventionnel sur arbre ou sur mandrin adapté aux machines horizontales, le VTL pourrait ne résoudre qu’une trop petite partie du mix de production réel.

Un VTL nécessite toujours un examen honnête de l’accès aux outils, des opérations secondaires et de l’inspection

C’est une erreur de supposer qu’une fois qu’une pièce s’adapte physiquement à un VTL, le process est automatiquement optimisé. L’accès aux outils, l’intégration du process et l’inspection en aval comptent toujours. Un grand carter peut être plus facile à dresser et à aléser verticalement, mais il peut encore nécessiter un usinage supplémentaire ailleurs. Une pièce de type couronne peut être plus facile à charger sur un VTL, mais le process global dépend toujours de la capacité de la machine à prendre en charge suffisamment de géométrie importante pour justifier sa place dans le processus.

C’est pourquoi les décisions d’achat de VTL doivent rester ancrées dans la propriété du process. Quelles opérations deviennent plus simples sur le VTL ? Lesquelles restent en dehors de la machine ? Comment la nouvelle disposition affecte-t-elle la manutention pour l’inspection et les contrôles en cours de process ? Ces questions empêchent que la machine soit achetée sur la base de la seule logique de disposition lorsque le process global peut encore dépendre fortement d’autres étapes.

Les meilleures décisions concernant les machines sont prises lorsque le VTL résout un goulot d’étranglement connu avec suffisamment de clarté pour que le reste du process devienne plus facile à organiser autour de lui.

Les tours horizontaux restent gagnants lorsque les pièces sont longues, plus légères ou déjà bien servies

Le moyen le plus simple de surinvestir dans un VTL est de le traiter comme une mise à niveau de statut pour toute opération de tournage impliquant un travail de taille modérée. Les tours horizontaux restent la meilleure réponse pour de nombreuses familles de pièces, en particulier lorsque les pièces sont plus longues, moins dominées par le diamètre, plus faciles à supporter de manière conventionnelle ou déjà en cours de production fluide via un process stable. Si le montage actuel est efficace et reproductible, le VTL peut ajouter de la complexité sans éliminer suffisamment de friction pour le justifier.

Cela est important car les acheteurs s’intéressent parfois aux VTL après avoir vu quelques pièces lourdes qui semblent impressionnantes, même si ces pièces représentent une petite fraction du débit réel. Si la charge de travail quotidienne est encore dominée par le tournage conventionnel, la machine peut rester sous-utilisée ou spécialisée d’une manière qui ne soutient pas les véritables priorités de l’usine.

La question n’est donc pas de savoir si un VTL pourrait usiner une partie du travail. Il s’agit de savoir si l’usine a besoin du format vertical assez souvent pour que cette disposition résolve un problème opérationnel récurrent.

La planification des capacités doit inclure l’équipement de chargement, l’espace au sol et le mix de lots

La sélection de machines pour le tournage de pièces lourdes ne peut pas s’arrêter à l’enveloppe de coupe. Les acheteurs doivent également prendre en compte l’intégration du pont roulant ou du levage, l’espace au sol, le flux des pièces, l’accès au montage et si le VTL sera placé dans un environnement de lots qui favorise réellement son utilisation. Une machine peut sembler correcte du point de vue de la pièce et pourtant s’adapter mal si la configuration de l’usine ou les ressources de manutention ne sont pas préparées pour elle.

De même, le mix de lots est important. Si la machine devait passer la plupart de son temps à attendre la pièce large occasionnelle au lieu de servir une famille régulière de pièces appropriées, la logique d’investissement s’affaiblit. Mais si la machine devient le foyer naturel pour les carters, brides, couronnes et autres travaux à dominance de diamètre récurrents, alors la planification autour du chargement et du flux au sol devient rentable car la machine résout un problème stable, et non rare.

Une bonne planification des capacités demande donc non seulement « ce VTL peut-il faire tourner la pièce ? » mais aussi « cette machine s’adaptera-t-elle à la manière dont ces pièces circulent dans l’usine chaque semaine ? »

Questions que les acheteurs doivent se poser avant de présélectionner un VTL

Avant de présélectionner un tour vertical, les acheteurs doivent répondre à un petit ensemble de questions concrètes. Les pièces clés sont-elles courtes et larges plutôt que longues et élancées ? La manutention domine-t-elle la difficulté actuelle plus que le cycle de coupe lui-même ? Les délais de montage sont-ils récurrents parce que la pièce est difficile à manipuler dans la configuration actuelle ? Un arrangement assis assisté par gravité améliorerait-il la sécurité et la répétabilité ? À quelle fréquence cette famille de pièces est-elle réellement produite, et ce volume est-il suffisamment important pour justifier une solution dédiée ?

Un deuxième ensemble de questions doit concerner l’adéquation au process. Quelles opérations le VTL prendrait-il directement en charge ? Quelles étapes nécessiteraient encore d’autres machines ? Comment le chargement, l’inspection et le transfert des pièces s’articuleraient-ils autour de lui ? Si les réponses sont vagues, la machine peut encore être une idée intéressante mais pas encore un candidat d’investissement discipliné.

Comment cela s’intègre dans une planification plus large des équipements

Pandaxis ne se positionne pas comme un catalogue général pour chaque plateforme de tournage de pièces lourdes, donc la connexion la plus utile ici est la discipline d’achat. Les usines comparant les investissements dans des machines pour grandes pièces peuvent toujours utiliser la logique éditoriale plus large de Pandaxis, notamment en comprenant ce que les tours CNC font de mieux dans la fabrication moderne, en jugeant ce qui rend les équipements CNC industriels dignes d’investissement, et en apprenant comment comparer les devis de machines-outils sans manquer les détails au niveau du process. La même règle s’applique ici : le choix de la machine doit suivre le comportement récurrent de la pièce et la charge du process, et non l’attrait visuel de la classe d’équipement.

Choisissez un VTL parce que les pièces souhaitent la disposition verticale

Les machines VTL ont plus de sens lorsque la pièce elle-même indique à l’usine que la manutention horizontale n’est plus la voie la plus pratique. Les pièces de grand diamètre, lourdes, courtes et à orientation frontale en bénéficient souvent car la gravité aide à les asseoir, le montage peut devenir plus contrôlé et le process global peut devenir plus sûr et plus reproductible. C’est là que le tour vertical gagne sa place.

La mauvaise raison d’acheter un VTL est qu’il semble plus industriel ou qu’il semble être une mise à niveau générale par rapport au tournage standard. La bonne raison est que l’usine a une famille récurrente de pièces qui est plus facile à charger, supporter et usiner au format vertical qu’au format horizontal. Lorsque cette condition existe, le VTL n’est pas simplement une machine différente. Il s’agit d’une meilleure disposition pour le travail lui-même.
