Qu’est-ce qu’un servo CNC et pourquoi est-ce important ?

Lorsque les acheteurs comparent des machines CNC, la ligne concernant le servomoteur dans le devis attire souvent plus l’attention que la structure de la machine, la transmission ou l’adéquation au processus. Cela est compréhensible car le matériel de mouvement semble décisif. Cela donne l’impression d’un raccourci vers la réponse. Mais un servomoteur n’a d’importance que lorsqu’il résout un problème de production réel : un contournage instable, une mauvaise récupération d’accélération, une erreur de trajectoire sous charge, une faible répétabilité lors de longues opérations, ou une machine qui doit continuer à se déplacer avec précision alors que les conditions de coupe changent constamment.

Un servomoteur CNC est un système d’entraînement en boucle fermée utilisé pour piloter un axe ou une fonction de mouvement associée. En termes pratiques pour une machine, cela désigne généralement le moteur, le variateur et le dispositif de retour d’information fonctionnant ensemble. Le signal de retour indique au contrôleur ce que l’axe a réellement fait, et non ce que le système espérait qu’il fasse. Cela permet au contrôle de corriger la position, la vitesse et le couple en temps réel.

La façon la plus simple de comprendre la valeur d’un servomoteur est la suivante : l’axe ne se contente pas de recevoir une instruction. Il rend compte de son action. Cette boucle de rétroaction est la raison pour laquelle les servomoteurs sont importants dans les opérations de défonçage, fraisage, centre d’usinage, manutention automatisée et autres applications plus exigeantes où les forces de coupe réelles et les accélérations répétées exposent rapidement une commande de mouvement faible.

La Question du Servomoteur n’a d’Importance que Lorsque le Travail Expose une Faiblesse de Mouvement

Les discussions sur les servomoteurs se résument souvent à un slogan : les servomoteurs sont meilleurs que les moteurs pas à pas. C’est beaucoup trop superficiel pour aider un propriétaire d’usine, un responsable de production ou un acheteur technique. La question la plus utile est de savoir quel type de comportement de mouvement le travail exige réellement.

Pensez à trois situations d’atelier différentes :

• Une petite machine passe la majeure partie de la journée à graver un matériau léger à des vitesses d’avance modérées.
• Une cellule de production nichée utilise des feuilles entières, avec des démarrages et arrêts répétés et un espacement serré des pièces sur de longues périodes de travail.
• Une plateforme d’usinage plus lourde doit maintenir la qualité de la trajectoire tandis que la charge de l’outil change de l’entrée en matière, au virage, jusqu’à la sortie.

Ce ne sont pas les mêmes problèmes de mouvement. Un système qui semble acceptable dans le premier cas peut devenir le facteur limitant dans le deuxième ou le troisième cas. En production, le problème est rarement de savoir si la machine peut se déplacer. Le problème est de savoir si elle peut se déplacer de la même manière toute la journée, récupérer proprement lorsque la charge change et rester proche du comportement commandé lorsque le travail cesse d’être idéal.

C’est là que les systèmes d’asservissement deviennent plus qu’une simple caractéristique sur un catalogue. Ils deviennent une partie de la capacité de la machine à maintenir une production stable.

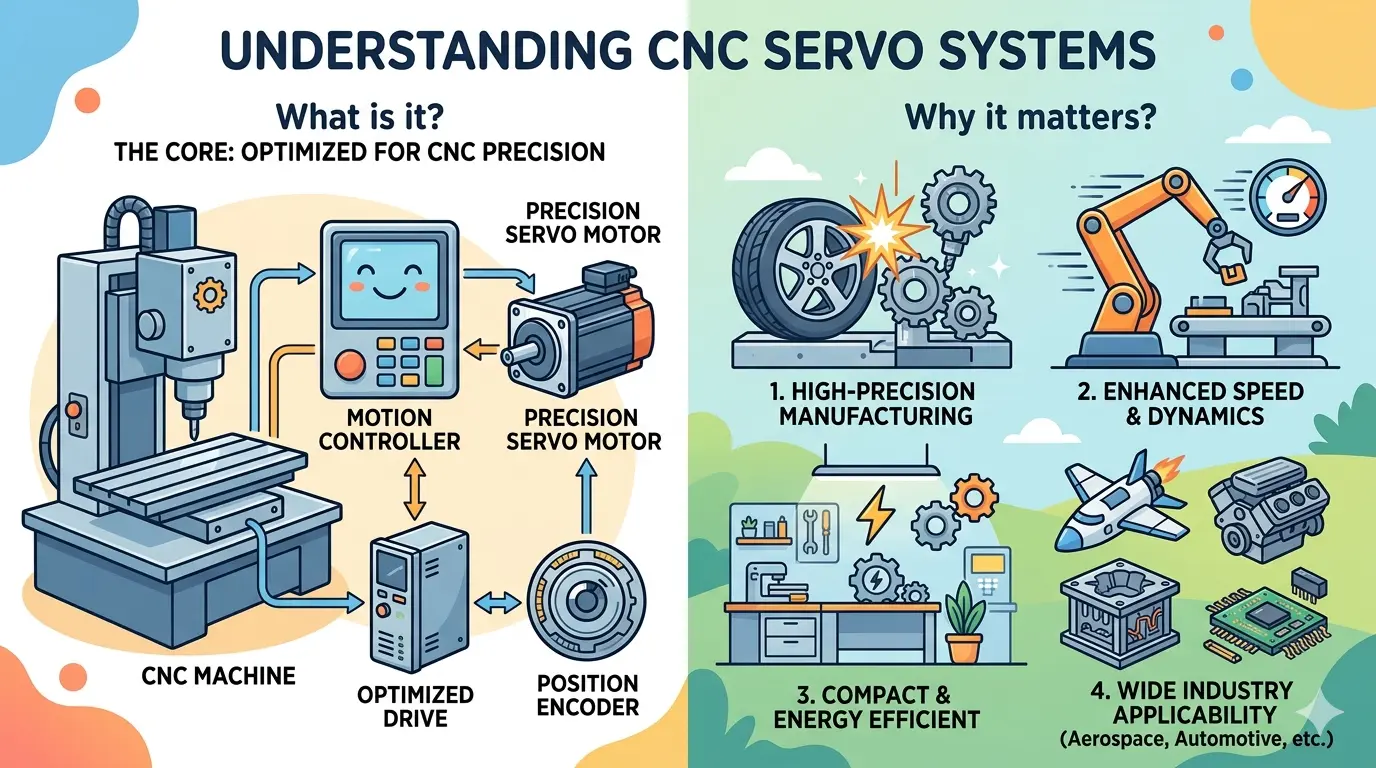

Un Servomoteur Est une Boucle de Mouvement, Pas Seulement un Moteur Différent

Les acheteurs parlent parfois d’un servomoteur comme s’il s’agissait simplement d’un moteur plus avancé. Cela manque le véritable système. Dans la plupart des applications CNC, un ensemble servomoteur comprend :

• Le moteur qui fournit le mouvement.
• Le variateur ou amplificateur qui contrôle la façon dont le moteur répond.
• Le dispositif de retour d’information, souvent un codeur ou un composant similaire de rapport de position.
• La logique du contrôleur qui compare le mouvement commandé au mouvement réel.

Ceci est important car la performance provient de la boucle, et non de la seule étiquette du moteur. Un axe en boucle fermée vérifie constamment si le mouvement réel correspond à l’instruction. En cas d’écart, le système peut réagir.

C’est cette réaction que les acheteurs paient réellement. Pas le prestige. Pas un vocabulaire qui sonne mieux. Ils paient pour un mouvement plus responsable.

Ce Que le Retour d’Information en Boucle Fermée Change sur une Machine Réelle

Dans un mouvement en boucle ouverte, le contrôleur envoie des commandes de mouvement et suppose en grande partie que l’axe les a suivies. Dans un mouvement en boucle fermée, le contrôleur reçoit un retour d’information sur ce qui s’est réellement passé.

Cette différence devient importante dès que les conditions réelles interfèrent avec le plan. Les forces de coupe augmentent. Un portique change de direction. Un axe lourd doit décélérer et inverser son sens. L’engagement de l’outil varie sur la pièce. L’inertie, le frottement, le jeu mécanique et les vibrations commencent tous à avoir de l’importance.

Le contrôle en boucle fermée n’efface pas toutes les sources d’erreur, mais il change la façon dont le système se comporte lorsque l’erreur tente d’apparaître. Au lieu d’ignorer l’écart, il le détecte et y répond.
Sur le sol de l’atelier, cela se traduit généralement par :

• Une meilleure récupération lorsque l’axe subit une résistance changeante.
• Un comportement d’accélération et de décélération plus stable.
• Un contrôle de trajectoire plus fort lors du contournage et de l’inversion.
• Une meilleure visibilité sur les erreurs de suivi et les défauts associés.
• Plus de confiance dans le service répété plutôt qu’une seule passe de démonstration propre.

Si la machine doit générer des revenus grâce à des cycles répétés plutôt qu’à un usage occasionnel, ces différences importent plus qu’un simple chiffre de vitesse de pointe.

Servomoteur Contre Moteur Pas à Pas Sous Charge est la Comparaison Pratique

La comparaison la plus courante est servomoteur contre moteur pas à pas, mais les acheteurs tirent plus de valeur de la compréhension du comportement sous charge que de la mémorisation des catégories de moteurs.

Approche de Mouvement	Ce Qu’Elle Fait Généralement Bien	Où les Acheteurs Doivent Être Prudents
Mouvement par moteur pas à pas	Stratégie de mouvement plus simple, souvent un coût d’entrée inférieur, peut convenir à des applications légères ou moins exigeantes	Moins de correction directe lorsque la charge de coupe réelle, l’inertie ou la perturbation éloigne l’axe du comportement souhaité
Mouvement par servomoteur	Correction en boucle fermée, meilleure adaptation aux cycles de travail exigeants, meilleure réponse dans les travaux de contournage et à forte accélération	Coût plus élevé, exigences d’intégration plus profondes, et les avantages sont perdus si la mécanique de la machine est faible

Ce n’est pas un exercice de classement où un camp gagne toujours. Une plateforme légère peut ne pas avoir besoin du comportement de mouvement de niveau servomoteur. Une défonceuse de production, un centre d’usinage ou un système plus automatisé en bénéficie souvent plus clairement.

Une règle pratique aide ici : si le travail ne cesse de changer la charge, le système de mouvement doit constamment prouver où il se trouve. C’est là que la logique du servomoteur commence à compter.

Là Où les Ateliers Ressentent Réellement la Différence

La valeur du servomoteur est plus facile à comprendre lorsqu’elle est traduite en résultats opérationnels plutôt qu’en théorie du contrôle.

Stabilité de Trajectoire Pendant le Contournage

Lorsqu’une machine usine des courbes, des poches, des coins et des géométries complexes, la coordination des axes importe plus que la vitesse en déplacement à vide. Le retour d’information du servomoteur aide le contrôleur à gérer plus précisément la réponse réelle de l’axe lorsque la direction et la charge changent constamment. Cela peut améliorer la stabilité du contournage, en particulier sur les machines censées exécuter des trajectoires d’outil exigeantes plutôt que principalement des déplacements linéaires simples.

Meilleure Réponse aux Conditions de Coupe Changeantes

Les matériaux ne se comportent pas de la même manière d’un moment à l’autre. Les coupes d’entrée, l’engagement dans les coins, la variation de l’épaisseur de copeau et les changements de densité affectent tous la demande de l’axe. Le retour d’information du servomoteur aide le contrôle à réagir à ces changements plutôt que de supposer que la commande originale a été exécutée parfaitement.

Comportement Plus Robuste Lors d’Accélérations Répétées

De nombreux goulots d’étranglement de production ne proviennent pas de la vitesse d’avance pure. Ils proviennent de la façon dont la machine démarre, s’arrête, change de direction et se stabilise en un mouvement précis sur des milliers de cycles. Un ensemble servomoteur compte souvent plus dans ces moments-là que dans les grands discours sur les déplacements à vide.

Meilleure Visibilité des Défauts

Les systèmes en boucle fermée peuvent également améliorer le diagnostic. Si la machine a une erreur de suivi, un problème de réglage ou un décalage de mouvement causé par un problème mécanique, le système est plus susceptible de le révéler. Cela n’élimine pas le dépannage. Cela crée un environnement de mouvement plus responsable.

La Précision N’est Pas une Caractéristique du Moteur en Elle-Même

L’une des plus grandes erreurs d’achat est de supposer qu’un servomoteur crée automatiquement la précision de la machine. Ce n’est pas le cas. Il améliore la façon dont le système de mouvement réagit et vérifie le déplacement. Ceci est différent de la garantie d’une précision d’usinage globale.

La précision de la machine dépend encore fortement de :

• La rigidité structurelle.
• La qualité des rails et des roulements.
• La qualité de la vis à billes ou du pignon et de la crémaillère.
• La qualité d’assemblage et l’alignement.
• La stabilité thermique.
• L’état de l’outillage.
• La qualité du bridage.
• La stratégie de réglage du contrôle et de compensation.

Si le bâti de la machine fléchit, les rails sont mal installés ou la transmission introduit du jeu ou de l’instabilité, un meilleur ensemble d’entraînement ne peut pas transformer une mécanique faible en une mécanique solide. Dans certains cas, il permet seulement à une machine défectueuse de révéler ses faiblesses plus rapidement.

C’est pourquoi les acheteurs sérieux lisent les spécifications du servomoteur comme une ligne dans un ensemble de mouvement, et non comme la réponse à l’ensemble de la machine.

La Chaîne Mécanique Fixe Toujours le Plafond

Un servomoteur ne peut contrôler que le système auquel il est attaché. Il ne peut pas rigidifier un mauvais portique. Il ne peut pas améliorer un rapport de réduction mal choisi après coup. Il ne peut pas corriger un assemblage bâclé. Il ne peut pas arrêter le mouvement structurel causé par une conception faible.
C’est pourquoi l’évaluation de la machine doit parcourir toute la chaîne de l’axe :

• La logique de commande et de contrôle.
• Le comportement du variateur.
• La qualité du retour d’information.
• Le dimensionnement du moteur.
• L’adéquation de la transmission.
• La masse et l’inertie de l’axe.
• La stabilité structurelle.
• La charge réelle du processus.

Si une partie de cette chaîne est faible, le servomoteur ne peut pas porter le reste de la machine. Les acheteurs qui se concentrent sur la ligne du moteur tout en ignorant le reste de l’axe finissent généralement par payer pour une capacité que la machine ne peut pas utiliser pleinement.

La règle simple reste la meilleure : si la structure bouge, la boucle de rétroaction ne fait que chasser l’erreur à l’intérieur d’un problème mouvant.

L’Adéquation de la Transmission et le Réglage Décident si la Mise À Niveau Est Bénéfique

Même lorsque les servomoteurs sont le bon choix, le résultat dépend de l’adéquation et du réglage.

Dimensionnement

Le servomoteur doit convenir à la masse de l’axe, au profil d’accélération prévu, au comportement de la transmission et aux attentes de charge de coupe. Le surdimensionnement n’est pas une mise à niveau gratuite. Un moteur plus grand ne crée pas automatiquement une meilleure qualité de coupe ou un mouvement plus fluide. Il peut simplement ajouter du coût alors que la mécanique de la machine reste le véritable goulot d’étranglement.

Relation d’Inertie

Les axes lourds, les longs portiques et les systèmes mécaniquement inefficaces imposent des exigences différentes à l’ensemble d’entraînement. Si la relation d’inertie est médiocre, les performances peuvent devenir instables ou décevantes même si la marque du composant semble impressionnante sur le papier.

Discipline de Réglage

Les systèmes d’asservissement nécessitent un réglage approprié. Une plateforme en boucle fermée bien conçue peut encore donner des performances insuffisantes si la réponse de contrôle n’est pas adaptée à la machine. Les acheteurs n’ont pas besoin de connaître chaque paramètre de réglage, mais ils devraient se soucier de savoir si le constructeur comprend l’intégration du système plutôt que de simplement acheter des pièces de mouvement reconnaissables.
C’est l’une des raisons pour lesquelles la comparaison de devis à bas prix tourne mal. Deux machines peuvent toutes deux revendiquer un mouvement par servomoteur, mais les performances sur le terrain peuvent encore différer considérablement parce que la conception, le dimensionnement et la discipline de réglage n’étaient pas les mêmes.

Le Service Répété est Généralement Là Où l’Investissement Commence À Porter Ses Fruits

Les servomoteurs ont tendance à être les plus pertinents lorsque la machine est censée effectuer un travail qui expose les faiblesses des stratégies de mouvement plus simples.

Situation d’Atelier	Pourquoi les Servomoteurs Aident Souvent
Service de production répété sur de longues périodes de travail	Le mouvement doit rester fiable sous l’effet de la chaleur, de l’inertie, de la fatigue et des changements de direction répétés
Contournage à vitesse plus élevée ou usinage intensif en trajectoire	L’axe doit répondre proprement lors des changements constants de direction et d’engagement de l’outil
Axes de machine plus lourds ou charges de transmission plus exigeantes	Le contrôle en boucle fermée aide le système d’entraînement à répondre de manière plus fiable sous une demande mécanique réelle
Attentes de répétabilité plus strictes	La correction basée sur le retour d’information devient plus précieuse lorsque la constance de la production compte commercialement
Flux de travail plus automatisés	Une fois que le chargement, le déchargement, le perçage, le défonçage ou la manutention en aval dépendent d’un positionnement répétable, la qualité du mouvement affecte toute la ligne

D’un autre côté, si une machine est utilisée légèrement, utilise des trajectoires d’outil prudentes et n’est pas limitée par le comportement de mouvement, le coût du servomoteur n’est peut-être pas le premier poste sur lequel le budget devrait être dépensé. Parfois, la dépense la plus intelligente consiste à investir dans une meilleure structure, une extraction plus propre, un outillage plus solide, un bridage amélioré ou une classe de machine qui correspond plus honnêtement à l’objectif de production.

Erreurs d’Achat Courantes dans les Discussions sur les Servomoteurs

Les conversations sur les servomoteurs tournent généralement mal lorsque les acheteurs laissent une seule caractéristique représenter l’ensemble de la machine. Les erreurs les plus courantes incluent :

Traiter le Servomoteur comme un Marqueur de Statut

Certains devis utilisent le terme servomoteur comme un raccourci pour la qualité industrielle. Ce n’est pas suffisant. Un ensemble servomoteur peut être approprié, mais la question est toujours de savoir quel problème de production il résout.

Comparer des Machines Dissemblables sur un Même Poste

Une défonceuse de table avec servomoteurs et une plateforme industrielle plus lourde avec servomoteurs ne sont pas équivalentes simplement parce qu’un champ dans le devis correspond. La classe de la machine compte toujours plus que l’étiquette.

Ignorer la Transmission et la Structure

Un matériel de servomoteur attaché à une mauvaise mécanique ne produit pas une stabilité industrielle par lui-même.

Supposer Que Plus de Puissance Signifie de Meilleurs Résultats

Le surdimensionnement peut gaspiller le budget sans améliorer le débit réel ou la qualité de coupe.

Oublier le Service Après-Vente et le Diagnostic

Les systèmes en boucle fermée fournissent plus d’informations, mais cela n’aide que si l’atelier ou le fournisseur peut les interpréter et les supporter.

Acheter pour des Conditions de Démonstration Plutôt Que pour des Conditions de Production

De nombreux systèmes semblent fluides à vide. La production est l’endroit où la variation de charge, la répétition du cycle et la demande de mouvement accumulée exposent la véritable différence.

Ce Que les Acheteurs Devraient Demander Avant de Payer Plus Cher

Une conversation utile sur les servomoteurs commence par des questions liées au résultat plutôt qu’au marketing :

• Quel problème de production spécifique l’ensemble servomoteur est-il censé améliorer ?
• La machine est-elle mécaniquement assez solide pour bien utiliser l’ensemble de mouvement ?
• Pour quel cycle de travail et quelle charge de processus cet ensemble d’axe a-t-il été conçu ?
• Comment le système de mouvement est-il intégré, dimensionné et supporté ?
• Si le budget est limité, l’argent résoudrait-il le problème plus rapidement en améliorant la structure, l’outillage, l’extraction ou l’intégration du flux de travail à la place ?

Ces questions rendent la comparaison de devis plus honnête. Elles réduisent également les risques de payer un supplément pour une fonctionnalité dont l’avantage ne devient jamais visible dans le travail réel.

Comment les Lecteurs de Pandaxis Devraient Cadrer Cette Décision

Ce sujet est important dans les flux de travail pertinents pour Pandaxis car les acheteurs de machines comparent rarement les moteurs isolément. Ils comparent si une machine peut fournir une production répétable dans le défonçage, la coupe, le perçage, la gravure ou des étapes de fabrication plus intégrées. Dans ce contexte, la qualité du mouvement fait partie de l’évaluation plus large de la classe de la machine, de la charge de travail et de l’adéquation à la production.

Si vous étudiez la gamme plus large de machines Pandaxis, la discussion sur les servomoteurs doit se situer à côté de la question plus importante de ce que la machine est censée faire à chaque quart de travail. Un acheteur comparant les offres tirera généralement plus de valeur en apprenant comment comparer les devis de machines CNC sans omettre les détails critiques qu’en s’obsédant sur une seule caractéristique de mouvement. Il est également utile de se rappeler que l’ensemble de mouvement ne performe qu’aussi bien que la chaîne mécanique qui l’entoure, y compris la relation entre les vis à billes, les rails linéaires et la rigidité réelle de la machine.

Voilà le bon cadre pour les décisions concernant les servomoteurs. Pas de savoir si la machine peut annoncer un mouvement en boucle fermée, mais si l’ensemble du package supporte une production stable.

Demandez Quel Problème de Mouvement la Machine Résout

Un servomoteur CNC est important car il donne un retour d’information au système de mouvement. Cela permet au contrôle de comparer le mouvement commandé avec le mouvement réel et de répondre lorsque les deux ne sont plus alignés. Dans des environnements de production exigeants, cela peut améliorer la responsabilité de l’axe, le comportement de contournage, la réponse à l’accélération et la cohérence du mouvement sous charge changeante.
Mais le servomoteur n’a d’importance qu’en proportion de la machine qui l’entoure. Si la mécanique est faible, la structure est instable, ou la tâche de production n’exige pas réellement ce niveau de contrôle de mouvement, la valeur peut être inférieure à ce que le devis suggère.

La meilleure question n’est jamais « Cette machine a-t-elle des servomoteurs ? » La meilleure question est « Quel problème de mouvement cette machine résout-elle dans des conditions de production réelles, et le reste de la machine peut-il soutenir cette réponse ? »

Lorsque les acheteurs utilisent cette norme, la discussion sur les servomoteurs devient pratique au lieu d’être symbolique. Elle se transforme en une décision concernant la stabilité du débit, la production répétable et le comportement sur de longues périodes de travail, plutôt qu’une recherche de la terminologie la plus impressionnante. C’est à ce moment qu’un servomoteur devient significatif : non pas quand il semble plus avancé, mais quand l’atelier peut ressentir la différence en production.
