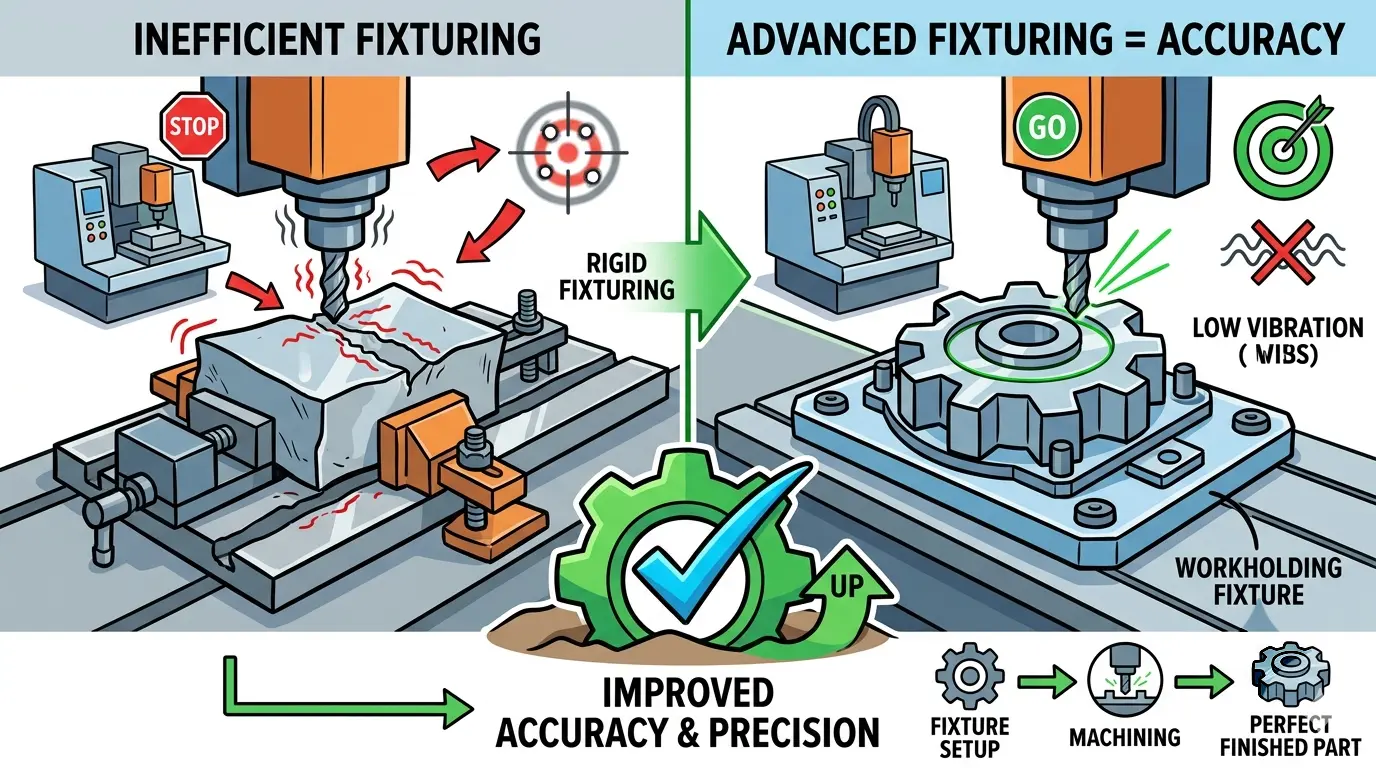

Les dispositifs de fixation CNC expliqués : comment un meilleur bridage améliore la précision

Les ateliers cherchent généralement d’abord à améliorer la précision là où elle est la plus visible : géométrie de la machine, qualité de la broche, usure des outils, réglage de la commande ou modifications du programme. Tout cela importe. Mais de nombreux problèmes dimensionnels surviennent avant même que l’outil de coupe ne touche la pièce. Si la pièce n’est pas positionnée de la même manière à chaque cycle, si la force de serrage la déforme, si le soutien est faible près de la coupe, ou si le montage permet de légers déplacements sous charge, la machine usine une réalité instable. À ce stade, aucun système de commande ne peut pleinement retrouver la vérité perdue au niveau du montage.

C’est pourquoi les dispositifs de maintien de pièce doivent être considérés comme faisant partie du système de précision, et non comme du matériel périphérique. Un bon montage ne se contente pas d’empêcher la pièce de bouger. Il crée une référence stable, soutient la pièce contre l’effort de coupe, contrôle la façon dont l’opérateur la charge et protège la relation entre les références et la trajectoire d’outil. Le résultat n’est pas seulement de meilleures pièces. Ce sont des pièces plus prévisibles, et la prévisibilité est ce dont la production dépend.

Pour les acheteurs, les ingénieurs procédés et les responsables d’atelier, cela nécessite un changement de mentalité utile. La précision n’est pas seulement une capacité de la machine. La précision est quelque chose que l’ensemble du processus préserve. Les montages sont très proches de la source de cette préservation car ils décident de la manière dont la pièce rencontre la machine en premier lieu. Une fois que cela est clair, le bridage cesse de ressembler à une réflexion après coup et commence à ressembler à l’un des moyens les plus rapides de réduire les rebuts, de stabiliser la production et de faire en sorte qu’une bonne machine fonctionne comme une bonne machine de manière cohérente.

Fonction du montage	Ce qu’elle protège	Ce qui se passe lorsqu’elle est faible
Positionnement	Position de départ reproductible d’un cycle à l’autre	Les caractéristiques dérivent car la pièce part d’une vérité différente à chaque fois
Support	Résistance à l’effort de coupe, aux vibrations et à la déflexion	La finition, la géométrie et la durée de vie de l’outil se dégradent toutes sous une coupe instable
Bridage	Maintien sécurisé sans écraser ni tordre la pièce	La pièce glisse, se voile ou se détend après le desserrage
Guidage du chargement	Réduction de la variation de l’opérateur lors de la mise en place	Le même programme donne des résultats différents selon les équipes
Préservation du transfert	Continuité des références entre les secondes opérations	L’erreur s’accumule lorsque la pièce est repositionnée manuellement

Le maintien de pièce crée la vérité de départ que la machine est forcée de croire

Chaque processus CNC commence par une hypothèse : la pièce est là où la machine pense qu’elle est. Les montages existent pour rendre cette hypothèse suffisamment vraie pour que la production puisse lui faire confiance. Sans cela, même une programmation excellente travaille à partir d’une base changeante.

C’est pourquoi le bridage doit être discuté avant qu’un travail ne devienne instable, et non après l’apparition des rebuts. La matière arrive avec des variations. Elle peut ne pas être parfaitement plane. Une pièce moulée peut reposer différemment d’une pièce à l’autre. Une plaque mince peut fléchir sous la pression. Un panneau défoncé peut se soulever localement si le maintien est faible. Le travail du montage est de contrôler cette variabilité suffisamment pour que la machine commence dans une condition physique fiable.

La valeur pratique d’un montage n’est donc pas spectaculaire. Elle rend le début du cycle ennuyeusement reproductible. En production, ce genre d’ennui est exactement ce dont la précision a besoin.

Le positionnement, le support et le bridage sont trois fonctions différentes

L’une des erreurs de montage les plus courantes est de traiter le positionnement et le bridage comme s’il s’agissait de la même chose. Ce n’est pas le cas. Le positionnement détermine où la pièce doit se trouver. Le support aide la pièce à résister à la charge sans se plier ni vibrer. Le bridage empêche la pièce positionnée et soutenue de quitter cette position. Lorsque ces trois tâches sont confondues, la mise en place devient plus difficile à maîtriser.

Cela importe car de nombreux processus instables s’appuient trop sur la pression de serrage pour effectuer un travail que le positionnement ou le support aurait dû faire en premier. Si la pièce est forcée en place par le serre-joint au lieu d’être guidée en place par le montage, la répétabilité chute. Sur les pièces minces, flexibles ou irrégulières, le serre-joint peut maintenir très fermement et néanmoins introduire une erreur car la pièce est assise différemment à chaque fois ou se déforme pendant qu’elle est maintenue.

Une conception de montage solide sépare clairement ces fonctions. D’abord, la pièce trouve sa référence. Ensuite, elle est soutenue là où l’effort de coupe sera important. Enfin, elle est maintenue sans être endommagée ni déformée. Lorsque cette séquence est respectée, la précision devient plus facile à la fois à atteindre et à dépanner.

La plupart des « problèmes de précision de la machine » sont en réalité des problèmes de répétabilité de la mise en place

De nombreux ateliers passent trop de temps à traiter la variation des pièces comme un problème machine alors que le vrai problème est que la mise en place ne se répète pas correctement. Cela est particulièrement courant lorsque la production semble imprévisible. Un cycle est bon, le suivant est limite, et le troisième dérive juste assez pour déclencher une dispute entre la programmation, l’inspection et l’opérateur machine.

Ce schéma pointe souvent vers le maintien de pièce. Si la machine était véritablement instable dans un sens mécanique plus large, la variation se manifesterait souvent différemment. Mais lorsque le problème suit le chargement, la séquence de serrage, l’assise de la pièce ou l’usure du montage, le processus peut sembler aléatoirement incohérent alors que la machine elle-même reste fondamentalement saine.

C’est pourquoi les bonnes équipes enquêtent sur le bridage tôt. Elles se demandent si la pièce repose contre les mêmes surfaces à chaque fois, si la séquence de serrage modifie la façon dont elle se stabilise, si une zone non soutenue s’ouvre sous la charge, ou si le montage laisse la technique de l’opérateur se substituer au contrôle physique. Ce sont généralement des questions plus rapides et moins coûteuses à résoudre que de blâmer la machine.

Un meilleur bridage réduit la variation de l’opérateur sans réduire la valeur de l’opérateur

Les montages sont parfois décrits comme des dispositifs permettant d’économiser du travail, mais leur valeur plus profonde est le contrôle des variations. Si deux opérateurs peuvent charger la même pièce de manière légèrement différente parce que le montage est vague ou impitoyable, la machine peut produire deux résultats différents tout en exécutant parfaitement le même programme. Cela coûte cher car l’instabilité ressemble à un bruit de processus alors qu’il s’agit en réalité d’une incohérence de mise en place.

Un bon bridage ne supprime pas le besoin de compétence. Il déplace la compétence de la recréation de la même mise en place par le toucher à chaque cycle vers la vérification du processus, la connaissance de l’état de l’outil et une discipline de chargement contrôlée. En d’autres termes, il permet aux personnes qualifiées de passer moins de temps à sauver le processus et plus de temps à le protéger.

C’est pourquoi l’investissement dans le bridage est souvent rentabilisé plus rapidement que les acheteurs ne le pensent. Il n’améliore pas seulement une dimension sur une pièce. Il rend la qualité des pièces moins dépendante de la personne qui a chargé le travail, de la précipitation de l’équipe ou de la quantité de connaissances empiriques nécessaires pour faire fonctionner la mise en place.

Les montages dédiés, les montages modulaires, les mors doux et le maintien général ont chacun leur place appropriée

Il n’existe pas de philosophie de bridage unique idéale. Les montages dédiés sont généralement logiques lorsque la même pièce ou famille de pièces se répète assez souvent pour qu’un positionnement et un bridage spécialisés offrent un retour clair. Ils peuvent considérablement améliorer la vitesse de mise en place, la répétabilité et la confiance de l’opérateur car le montage est construit autour d’une géométrie et d’un processus connus.

Les montages modulaires sont plus pertinents lorsque la variété des pièces est plus élevée et que l’atelier a besoin d’une adaptabilité structurée plutôt que d’un outil à usage unique. Ils peuvent ne pas égaler l’efficacité brute d’un montage entièrement dédié sur un seul travail répétitif, mais ils peuvent maintenir un environnement à mélange élevé sous contrôle sans forcer chaque nouvelle commande dans une logique de mise en place improvisée.

Le maintien de pièce à usage général compte aussi encore. Les étaux, les mandrins, les mors doux, les serre-pieds, les palettes, les butées standard et les montages de base ne sont pas inférieurs par défaut. Ils deviennent faibles uniquement lorsqu’on leur demande de gérer un travail qui nécessite clairement un positionnement ou un support plus contrôlé qu’ils ne peuvent en fournir.

C’est pourquoi les décisions en matière de bridage doivent suivre le mix de production. Le travail à répétition élevée récompense souvent la spécialisation. Le travail à mélange élevé récompense souvent la flexibilité structurée. Le problème est rarement l’existence d’un montage à usage général. Le problème est d’attendre d’un montage à usage général qu’il fournisse la cohérence d’un montage dédié pour des travaux exigeants et répétitifs.

Les pièces à paroi mince, les plaques, les moulages et les petits composants révèlent rapidement la faiblesse du montage

Certaines familles de pièces révèlent les problèmes de bridage plus rapidement que d’autres. Les pièces à paroi mince sont un exemple classique car elles se déforment facilement sous la charge de serrage et souvent se détendent après la libération. Les plaques larges peuvent se voiler si le support est mal réparti. Les pièces moulées peuvent se référer de manière imprévisible si les surfaces choisies ne sont pas assez robustes. Les petites pièces peuvent être difficiles car leur échelle rend les erreurs de chargement et le déséquilibre de serrage plus coûteux.

C’est là que la conception du montage cesse d’être abstraite et devient visiblement économique. Une mise en place faible peut encore produire quelque chose de proche de la cible, mais elle le fait généralement avec plus de réglages de l’opérateur, une préparation de cycle plus lente, plus d’inquiétudes d’inspection et plus de reprises. Une mise en place solide rend le processus plus serein car la pièce se comporte davantage comme le processus s’y attendait.

Les ateliers qui utilisent régulièrement des géométries exigeantes découvrent souvent que la maturité du montage sépare plus clairement la production stable de la production frustrante qu’une autre petite mise à niveau de la puissance de la broche ou du matériel de commande.

Le maintien par dépression, les plots, les nids et les butées suivent la même règle dans le travail du bois

Le maintien de pièce n’est pas seulement un problème de travail des métaux. Dans le défonçage et le traitement des panneaux, la même logique apparaît à travers les tables à vide, l’état de la table sacrificial, les plots, les butées mécaniques, les nids et les systèmes de support qui maintiennent les feuilles et les pièces de forme en place pendant la coupe. Si un panneau se déplace, se soulève, fléchit ou perd son support près d’une section étroite, la précision du défonçage en souffre pour la même raison qu’une pièce métallique usinée souffre d’un mauvais bridage : la machine ne coupe plus une vérité stable.

C’est pourquoi un meilleur maintien améliore souvent la précision du défonçage plus efficacement que la seule poursuite des changements d’outils. Les ateliers travaillant avec des machines de nesting CNC voient cela clairement, surtout lorsqu’ils usinent des sections minces, des matériaux de panneaux mixtes, des découpes internes ou des formes qui laissent peu de structure de chute pour résister au mouvement. Dans ces cas, une meilleure logique de bridage et une meilleure discipline de maintien font partie de la solution de précision.

Le même principe se connecte également naturellement à des discussions plus larges sur le maintien, comme la façon d’améliorer le support et la rétention pendant le défonçage avec une meilleure stratégie de table à vide. Les détails diffèrent du travail des métaux, mais la logique du processus est identique : si la pièce n’est pas présentée de manière stable, la machine ne peut pas protéger seule la géométrie.

La déformation sous charge de serrage est souvent plus coûteuse que le glissement visible

Certaines défaillances de maintien sont évidentes car la pièce bouge. D’autres sont plus coûteuses car la pièce semble stable tout en se déformant silencieusement. Les nervures minces peuvent se voiler. Une bride flexible peut légèrement se tordre. Une paroi peut fléchir sous la pression de serrage et revenir après la libération. Dans ces cas, la coupe peut sembler acceptable pendant le cycle et échouer plus tard à l’inspection ou au montage.

C’est pourquoi « plus de force de serrage » n’est pas une réponse fiable en soi. La meilleure question est de savoir si la pièce est suffisamment soutenue pour que le serre-joint puisse maintenir solidement sans introduire de déformation évitable. Sur de nombreux travaux, en particulier ceux qui sont irréguliers ou délicats, l’emplacement du support importe plus que la force brute.

Les ateliers qui ignorent cela poursuivent souvent des problèmes fantômes de machine ou de programme parce que le processus semble correct sur le papier. En réalité, le montage injecte l’erreur avant même que l’outil ne commence à travailler. Un meilleur bridage améliore la précision en partie en supprimant cette déformation cachée.

Le transfert entre les mises en place est l’endroit où la planification du montage soit protège la précision, soit la perd

De nombreuses pièces ne sont pas terminées dans une seule orientation. Elles passent à une deuxième mise en place, à une deuxième machine ou à un processus aval qui dépend de la première opération restant vraie. Ce mouvement crée un deuxième défi de bridage : comment la relation de référence sera-t-elle préservée lorsque la pièce sera repositionnée ?

C’est l’une des raisons pour lesquelles le maintien de pièce doit être planifié sur l’ensemble du processus plutôt que d’une opération à la fois. Une pièce qui passe de l’ébauche à la finition, ou du fraisage au perçage, ou d’une face à une autre, bénéficie d’une stratégie de positionnement qui préserve une logique de référence cohérente. Si chaque mise en place part d’une nouvelle interprétation manuelle, l’erreur accumulée devient beaucoup plus probable.

Les bons montages font donc plus que maintenir la première coupe. Ils protègent souvent la route de fabrication plus large en rendant le repositionnement prévisible. C’est l’une des façons les plus sous-estimées dont les montages améliorent la précision réelle de la production.

L’inspection doit alimenter l’amélioration du montage, pas seulement confirmer la défaillance de la pièce

La conception du montage ne doit pas être figée après la première exécution réussie. Au fur et à mesure que l’inspection révèle où la variation entre dans le processus, le montage doit faire immédiatement partie de la boucle d’amélioration. Trop d’équipes traitent le montage comme fixe et regardent d’abord les outils, les programmes ou les opérateurs. Cela laisse l’une des plus grandes sources de variation inexploitée.

Les ateliers les plus solides utilisent les retours de mesure pour poser de meilleures questions sur le montage. La pièce se positionne-t-elle sur les meilleures surfaces ? La séquence de serrage introduit-elle un schéma ? Le support est-il faible près d’une coupe lourde ? Le chargement est-il trop dépendant du toucher de l’opérateur ? Un seul arrêt, allègement ou changement de support pourrait-il supprimer une dérive récurrente ? Ce ne sont pas des améliorations théoriques. Elles produisent souvent certains des gains les plus rapides en matière de réduction des rebuts et de stabilité de mise en place.

Parce que les montages sont si proches de la vérité physique de la pièce, même des changements modestes peuvent créer des améliorations disproportionnellement importantes dans la cohérence de la production.

Quand un meilleur bridage surpasse l’achat d’une machine plus grande ou plus récente

Les acheteurs supposent parfois que le prochain gain de précision nécessite une mise à niveau de la machine. Parfois, c’est le cas. Mais de nombreux ateliers obtiendraient de meilleurs résultats en améliorant d’abord la façon dont la pièce est maintenue. Si la machine actuelle est fondamentalement capable et que l’instabilité commence au chargement, à l’assise, au support ou au transfert, un meilleur montage peut surpasser un achat de matériel beaucoup plus coûteux en termes de rendement pratique.

Cela est particulièrement vrai dans le travail répété, où une amélioration du montage protège chaque cycle par la suite. Une mise à niveau de la machine peut encore être importante plus tard, mais elle ne doit pas être utilisée pour masquer une philosophie de mise en place faible. Le bon ordre est généralement de corriger d’abord la vérité que la machine voit. Ensuite, décider si la machine elle-même est toujours le facteur limitant.

Ce que les acheteurs et les ingénieurs devraient demander avant d’approuver un montage ou un processus

Lorsqu’un atelier évalue un processus, un investissement dans une machine ou une famille de pièces répétée, quelques questions révèlent si le maintien de pièce est pris suffisamment au sérieux. Quelles surfaces positionnent réellement la pièce ? Comment ce positionnement est-il protégé de la variation de l’opérateur ? Où la pièce a-t-elle besoin de support par rapport à la charge d’outil ? Le serrage maintient-il solidement sans déformer la géométrie ? Comment la pièce sera-t-elle repositionnée dans les opérations ultérieures ? Quel retour de mesure montrerait que le montage est la vraie source de dérive ?

Ces questions comptent car les problèmes de bridage s’annoncent rarement clairement. Ils apparaissent souvent comme une instabilité générale, une variation « aléatoire » ou une production dépendante de l’opérateur. Les équipes qui se renseignent tôt sur le maintien de pièce résolvent généralement les problèmes plus rapidement et investissent plus intelligemment que les équipes qui traitent les montages comme du matériel d’arrière-plan.

Des montages solides rendent les bonnes machines plus faciles à maîtriser

Les dispositifs de maintien de pièce améliorent la précision en contrôlant la façon dont la pièce arrive à la coupe. Ils établissent le positionnement, créent un soutien, appliquent une rétention sécurisée sans distorsion inutile et réduisent la quantité de vérité de mise en place qui dépend de la mémoire ou du toucher. Lorsque le bridage est faible, la machine est forcée de couper une condition de départ instable. Lorsque le bridage est fort, le processus devient plus facile à maîtriser de la première à la dernière pièce.

C’est le principal enseignement pratique pour les acheteurs et les équipes de production. Le bridage n’est pas séparé de la précision. C’est l’une des principales raisons pour lesquelles la précision survit au contact de la production réelle. Si la production dérive, si les mises en place varient trop, ou si les opérateurs continuent de sauver le processus manuellement, un meilleur maintien de pièce n’est souvent pas une petite amélioration. C’est la fondation manquante sur laquelle le reste du processus comptait déjà.
