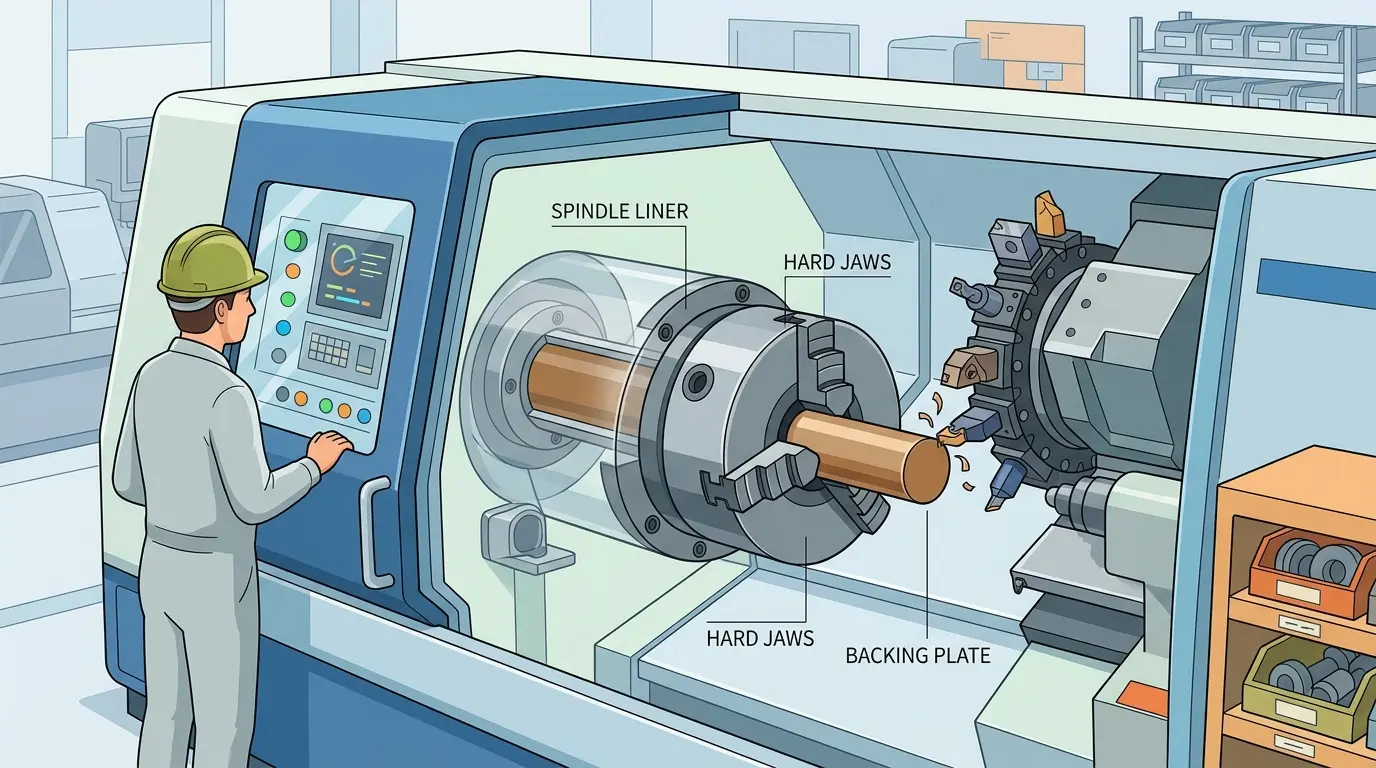

英語タイトル→仏語 « ` Mandrins de tour, mors durs et plaques d’appui : les pièces de montage qui comptent dans le tournage CNC « `

Certaines des pièces les plus importantes dans le tournage CNC sont les pièces que les acheteurs et les superviseurs remarquent à peine lorsqu’ils évaluent une machine. Les bagues de broche, les mors durs et les plateaux intermédiaires n’ont pas l’air impressionnants sur un catalogue, mais ils influencent directement la sécurité, la concentricité, la vitesse de réglage, les vibrations, la qualité de finition et la répétabilité des pièces. Lorsque le travail de tournage tourne mal, le premier réflexe est souvent de blâmer la plaquette, le programme ou l’opérateur. Dans de nombreux cas, le vrai problème se situe bien plus près de la broche.

Ces composants déterminent la fidélité avec laquelle la vérité rotationnelle de la machine atteint la barre. C’est pourquoi ils sont importants. Ils ne sont pas des accessoires anodins. Ils font partie de la chaîne de serrage qui décide si un tour se comporte comme un outil de production contrôlé ou comme une machine qui crée des surprises à grande vitesse.

Pensez en termes de chaîne de serrage, pas de pièces individuelles

La façon la plus simple de comprendre les bagues, les mors et les plateaux intermédiaires est de cesser de les considérer comme des pièces matérielles distinctes et de commencer à les voir comme une seule chaîne de contrôle. La barre entre dans le système de broche. Le système de broche la supporte et la contient. Le mandrin la saisit. Le mandrin lui-même est monté sur la broche via une interface de plaque intermédiaire. Si un maillon de cette chaîne est faible, l’outil de coupe reçoit une version déformée de la vérité.

C’est pourquoi les problèmes de tournage semblent souvent étranges lorsque le matériel de réglage est en cause. La machine peut se déplacer correctement. Le programme peut être propre. La plaquette peut être neuve. Pourtant, la finition de la pièce dérive, la barre tourne moins calmement que prévu, ou le diamètre change d’un réglage à l’autre. Il est facile de mal interpréter ces symptômes si l’équipe ne regarde que l’outillage et le code.

Les équipes de tournage expérimentées apprennent l’habitude inverse. Lorsque la finition, la concentricité ou la stabilité commencent à se dégrader, ils lisent d’abord la chaîne de serrage.

Pourquoi ces composants sont plus importants qu’ils n’en ont l’air

La qualité du tournage dépend fortement de la façon dont la barre entre et reste à l’intérieur du système de broche. Tout compromis dans le support, la prise ou le montage du mandrin se manifeste en aval sous forme de vibrations, de conicité, de mauvaise finition, de dérive dimensionnelle ou de temps de réglage perdu. Un outil de coupe ne peut suivre que la vérité qu’on lui donne.

C’est pourquoi les bagues de broche, les mors durs et les plateaux intermédiaires doivent être traités comme des pièces de processus plutôt que comme des pièces matérielles laissées de côté. Ce sont des éléments fondamentaux d’un serrage reproductible. Lorsqu’ils sont correctement sélectionnés, ajustés et entretenus, la machine semble plus calme et plus prévisible. Lorsqu’ils sont négligés, la même machine peut sembler incohérente même avec un bon outillage et une programmation minutieuse.

Cela est important à la fois dans les petits ateliers et les grandes usines car les erreurs de tournage se multiplient rapidement une fois que le côté broche du processus devient instable.

Les bagues de broche concernent vraiment le support, la sécurité et le contrôle rotationnel

Les bagues de broche sont souvent décrites comme des douilles qui adaptent des alésages de broche plus grands à des diamètres de barre plus petits. Cette description est exacte, mais elle est trop étroite. Leur véritable travail est de supporter la barre en rotation de manière plus cohérente, de réduire l’espace non supporté dangereux et d’aider à maintenir une trajectoire plus stable à travers la broche. Lorsqu’elles font bien cela, la machine tourne plus doucement et la barre se comporte plus prévisiblement.

Sans une bonne discipline de bagues, les problèmes apparaissent rapidement. Le risque de fouet de la barre augmente. Les vibrations deviennent plus difficiles à interpréter. La qualité de surface peut se dégrader. Une conicité ou un broutement apparemment mystérieux peut apparaître même lorsque les données de coupe semblent raisonnables. En d’autres termes, la bague affecte à la fois la sécurité et la stabilité du processus.

C’est pourquoi les ateliers travaillant des barres devraient considérer les bagues comme faisant partie du réglage planifié, et non comme des réflexions facultatives après coup. Si l’alésage de la broche est significativement plus grand que la barre usinée, la machine demande déjà de l’attention pour la bague.

Un bon choix de bague doit correspondre à la stratégie réelle de la barre

Les décisions concernant les bagues doivent être liées à la pratique réelle de la barre, pas seulement à la taille nominale de la barre. Quelle partie de la barre restera non supportée ? Quelle est la stabilité de la barre brute elle-même ? À quelle fréquence la même taille est-elle répétée ? L’atelier usine-t-il des pièces courtes serrées dans le mandrin, des travaux plus longs avec barre d’alimentation, ou un mélange qui change constamment ? Ce sont des questions pratiques, et la réponse concernant la bague doit les suivre.

C’est là que les équipes deviennent souvent paresseuses. Une bague qui « fonctionne généralement » peut rester dans la rotation longtemps après avoir cessé d’être la bonne réponse. Ensuite, les vibrations sont imputées aux conditions de coupe alors que le chemin de support s’est déjà dégradé. La façon la moins chère d’éviter cela est de standardiser les décisions concernant les bagues par famille de barres et de garder ces décisions visibles.

Dans le tournage, une rotation calme n’est pas une question de chance. C’est un support conçu.

Les mors durs récompensent la production répétée plus qu’ils ne récompensent la variété

Les mors durs sont les plus utiles lorsque la famille de pièces est suffisamment stable pour qu’un comportement de serrage répété importe plus que l’adaptabilité géométrique. Dans la production répétée, les mors durs peuvent fournir un maintien fiable et prévisible avec moins de besoin de refaire les surfaces de serrage chaque fois que le travail revient. Cette prévisibilité devient précieuse lorsque la vitesse de réglage et le comportement connu importent plus que la flexibilité.

Mais les mors durs ne sont pas gagnants dans toutes les situations. Lorsque la géométrie des pièces change souvent, lorsque la déformation contrôlée devient une préoccupation, ou lorsque la surface de serrage doit suivre de près une famille de pièces spécifique, les mors doux peuvent encore être le meilleur choix. La mauvaise leçon est qu’un type de mors est meilleur dans toutes les situations. La bonne leçon est que chaque stratégie de mors appartient à une logique de production différente.

Les acheteurs et les superviseurs doivent donc évaluer les mors en fonction de la stabilité de la famille de pièces, et non par habitude. Le travail répété récompense la standardisation. Le travail mixte récompense l’adaptabilité.

Le comportement de serrage est une variable de qualité, pas seulement une variable de maintien

De nombreux ateliers pensent aux mors principalement en termes de savoir si la pièce glisse. C’est trop limité. Le comportement de serrage affecte également la déformation de la pièce, la concentricité, la répétabilité entre les réglages et la confiance avec laquelle l’opérateur peut pousser le cycle une fois la machine en marche. Un choix de mors qui maintient la pièce mais la déforme n’est pas un réglage réussi. Un choix de mors qui se répète mal sur une famille de travaux de retour n’est pas une réponse de production stable.

Cela devient particulièrement important sur les pièces à paroi mince, le tournage long non supporté et les travaux de courte répétition où le temps de réglage doit rester faible sans sacrifier la confiance dans le serrage. Dans ces cas, la stratégie de mors doit être traitée comme faisant partie du plan qualité, pas seulement comme un serrage de base.

C’est aussi pourquoi les bons réglages de tournage semblent souvent plus calmes que dramatiques. Le matériel fait son travail en silence.

Les plateaux intermédiaires sont des interfaces structurelles, pas du matériel d’arrière-plan

Les plateaux intermédiaires semblent sans intérêt jusqu’à ce que quelque chose vibre, se déplace ou devienne difficile à expliquer. Leur travail est de connecter le corps du mandrin à la broche d’une manière qui préserve l’alignement, l’équilibre et la confiance mécanique. Une mauvaise correspondance, une condition de montage usée ou une interface traitée avec désinvolture peut transformer l’ensemble du mandrin en une source de vibrations au lieu d’un point de contrôle.

C’est pourquoi les plateaux intermédiaires ne doivent pas être traités comme du matériel interchangeable à moins que la compatibilité ne soit vraiment comprise. Le motif des boulons, l’ajustement, l’état de montage et le soin d’assemblage sont tous importants. Lorsque l’interface est mauvaise, la broche peut encore tourner, mais la vérité de serrage atteignant la pièce s’est déjà dégradée.

Dans les environnements de tournage à plus haute valeur ajoutée, ce n’est pas seulement un problème de qualité. Cela peut aussi devenir un problème de maintenance, de disponibilité et de risque.

L’interface de la plaque intermédiaire décide souvent si un bon mandrin se comporte comme un bon mandrin

Un mandrin de qualité ne vous protège pas d’une interface de montage négligente. Les ateliers supposent parfois qu’un corps de mandrin réputé garantit des performances stables, mais l’ensemble complet dépend toujours de la façon dont le système de plaque intermédiaire le positionne et le soutient. Si l’interface est usée, contaminée, mal adaptée ou réassemblée sans discipline, tout le système de mandrin peut commencer à se comporter de manière imprévisible.

C’est pourquoi les plateaux intermédiaires méritent leurs propres normes d’inspection et une discipline de réglage. Ils doivent être propres, contrôlés et traités comme des pièces d’accouplement de précision. Plus l’atelier valorise la répétabilité, moins il est acceptable de traiter l’interface mandrin-broche avec désinvolture.

La broche ne peut pas transmettre une vérité parfaite à la pièce via une relation de montage bâclée.

La stratégie de réglage change avec la famille de pièces

La bonne combinaison de bague, de mors et de matériel de plaque intermédiaire dépend du travail. Les longues séries de barres, les arbres répétés, les pièces courtes serrées dans le mandrin, les composants à paroi mince et les petits lots mixtes demandent tous des choses différentes au système de réglage. C’est pourquoi la standardisation ne doit pas signifier utiliser la même stratégie matérielle partout. Elle doit signifier choisir délibérément et documenter ce qui appartient où.

Une règle utile est de se demander quel risque compte le plus pour le travail en cours. Le risque dominant est-il l’instabilité de la barre ? L’incohérence de la prise ? Le temps de réglage ? Les vibrations ? La finition esthétique ? La déformation de la pièce ? Le meilleur choix de matériel de réglage est celui qui réduit le risque dominant pour cette famille de travaux.

Les ateliers qui traitent ces choix explicitement obtiennent généralement des réglages plus rapides et moins de problèmes de qualité inexpliqués parce que le réglage lui-même fait désormais partie de la méthode de production.

Les symptômes sur la pièce pointent généralement vers le serrage plus tôt que les équipes ne l’admettent

Lorsque des problèmes de tournage apparaissent, le matériel de réglage devrait faire partie du premier passage de diagnostic. Les vibrations à grande vitesse, la finition incohérente d’une série à l’autre, la conicité inexpliquée, l’instabilité de la barre et la mauvaise répétabilité peuvent tous être attribués à des choix de serrage traités trop à la légère. Les ateliers perdent parfois du temps à changer les plaquettes ou à ajuster le code alors que le vrai problème est une bague inadaptée, un choix de mors qui ne correspond plus à la famille de pièces, ou une interface de montage qui n’est plus assez fiable pour la charge et la vitesse.

C’est pourquoi les équipes expérimentées apprennent à lire les symptômes à travers le système de support, pas seulement à travers l’outil de coupe. Plus vite vous reliez le symptôme au matériel de support, plus vite la machine revient à une sortie prévisible.

Si la pièce a l’air nerveuse, le réglage était souvent nerveux en premier.

Le matériel de serrage a besoin de sa propre logique de maintenance

Les composants de réglage sont souvent ignorés dans la planification de la maintenance car ce ne sont pas des composants motorisés. Mais ils s’usent toujours, accumulent des dommages et influencent directement le processus. Les bagues peuvent cesser de correspondre à la famille de barres usinée. Les surfaces des mors peuvent cesser de refléter les besoins des pièces actuelles. Les faces de montage et les interfaces de plaque intermédiaire peuvent accumuler de la contamination ou de l’usure qui apparaît plus tard sous forme de vibrations ou de dérive.

Cela signifie que le matériel de serrage mérite des normes de nettoyage, d’inspection et de remplacement tout autant que l’outillage de coupe. Lorsqu’il est traité avec désinvolture, les problèmes de tournage commencent à apparaître comme des « problèmes de machine » même si la machine elle-même n’en est pas la première source.

C’est une autre raison pour laquelle ces pièces doivent être considérées comme critiques pour le processus. Elles restent silencieuses jusqu’à ce qu’elles échouent, puis elles faussent toute la conversation.

Une matrice pratique pour faire correspondre les pièces de réglage aux besoins de tournage

Utilisez le tableau ci-dessous pour relier le matériel de réglage aux risques de tournage réels qu’il contrôle.

Besoins de tournage	Composant mis en avant	Pourquoi c’est important
Barre plus petite dans un alésage de broche plus grand	Bagues de broche	Améliore le support et réduit l’espace non supporté dangereux
Famille répétée avec une géométrie de préhension stable	Mors durs	Favorise un comportement de serrage cohérent et des réglages de retour plus rapides
Familles de pièces sensibles à la déformation ou à un maintien spécifique à la forme	Examen de la stratégie de mors, souvent au-delà des mors durs standard	Protège la géométrie et la précision de serrage
Fiabilité mandrin-broche	Qualité de la plaque intermédiaire et soin de l’interface	Protège l’alignement, l’équilibre et la stabilité de l’ensemble
Meilleure finition et vibrations réduites	Tous les trois travaillant ensemble	La stabilité du serrage façonne le comportement de coupe avant que l’outillage puisse aider
Répétabilité multi-équipes	Normes documentées pour le matériel de réglage	Réduit la dépendance à la mémoire et à la variation de l’opérateur

Ce type d’examen maintient l’accent sur la fonction plutôt que sur l’habitude.

La standardisation aide plus que l’expérience seule

Ces composants sont plus faciles à bien gérer lorsque l’atelier documente quelle bague, quelle approche de mors et quel agencement de montage de mandrin appartiennent à chaque famille de travaux répétée. Sans cela, la qualité du réglage dépend trop de qui est présent et de ce qu’ils se souviennent de la dernière série. C’est risqué dans n’importe quel atelier et particulièrement coûteux dans le tournage de production répétée.

La standardisation ne signifie pas forcer chaque travail dans la même recette matérielle. Elle signifie rendre la recette correcte suffisamment visible pour qu’elle puisse être répétée avec confiance. C’est souvent la différence entre des réglages répétés calmes et une variation mystérieuse récurrente.

La documentation aide ici car elle raccourcit le temps de récupération. Si un réglage doit être reconstruit après une période loin du travail, l’atelier ne devrait pas avoir à redécouvrir quelle bague et quelle logique de préhension ont fait que la pièce se comporte correctement. De bons enregistrements de réglage protègent la disponibilité autant qu’ils protègent la qualité.

Les superviseurs devraient poser des questions de réglage avant de demander des changements de cycle

Si les pièces tournées dérivent, un bon superviseur devrait demander où se trouvent les hypothèses de serrage. La barre est-elle correctement supportée ? Les mors sont-ils adaptés à cette famille ? Le montage du mandrin est-il fiable pour la charge et la vitesse actuelles ? Le matériel de réglage a-t-il été examiné récemment, ou seulement réutilisé parce qu’il semblait acceptable la dernière fois ?

Ces questions révèlent souvent plus qu’un nouveau cycle de changement de plaquettes ou d’ajustement de décalages. Elles facilitent également la séparation des problèmes de processus des problèmes d’opérateur. Dans de nombreux cas, l’opérateur a affaire à une chaîne de réglage qui était déjà instable avant le début du programme.

Plus la sortie répétée est importante, plus ces questions de réglage deviennent partie intégrante du contrôle qualité plutôt qu’une discussion matérielle de fond.

La formation du nouveau personnel de réglage devient plus facile lorsque ces pièces sont correctement nommées

Une autre raison pour laquelle ces composants méritent plus d’attention est la cohérence de la formation. Dans de nombreux ateliers, les nouveaux opérateurs ou techniciens de réglage apprennent d’abord l’outillage et les décalages, puis absorbent les détails du serrage de manière informelle de quiconque se trouve à proximité. Cela crée généralement des habitudes inégales. Une personne apprend à se soucier du support de la broche. Une autre pense que les mors ne concernent que la force de serrage. Un troisième n’apprend jamais que l’interface de montage du mandrin peut créer silencieusement une dérive de qualité.

Lorsque l’atelier nomme les bagues, les mors et les plateaux intermédiaires comme des contrôles de processus plutôt que comme du matériel accessoire, la formation s’améliore. Les nouveaux employés commencent à comprendre que les bagues affectent le support rotationnel, les mors affectent le comportement de serrage répété, et les plateaux intermédiaires affectent la vérité du mandrin avant même qu’un outil ne touche la pièce. Ce langage partagé rend le dépannage plus rapide et les examens de réglage moins dépendants de la mémoire.

Cela importe le plus dans les environnements de tournage répétés où la sortie doit rester stable entre les équipes. La machine peut être la même, mais la qualité du vocabulaire de réglage décide souvent si le processus peut réellement être répété avec confiance.

Cette discipline compte même lorsque l’achat du tour semblait bon sur le papier

Un tour peut être bien choisi et encore sous-performer si la chaîne de réglage autour de la broche est bâclée. C’est pourquoi le système de support du réglage compte autant que le corps de la machine. Pour le contexte de tournage de petit atelier, le guide Pandaxis sur le choix d’un tour CNC métallique pour le travail de prototypage et d’atelier est utile car il encadre les décisions de tournage autour du comportement réel de la pièce plutôt que d’un enthousiasme générique pour la machine. Lorsque les tolérances sont suffisamment serrées pour que les détails de réglage décident du succès du contrat, comprendre quand l’usinage de précision diffère vraiment de l’usinage général devient la meilleure lentille. Et lorsque la pièce elle-même crée une difficulté évitable avant même que le réglage ne commence, les conseils de conception de pièces tournées qui réduisent les problèmes de coût et de précision sont la prochaine étape logique.

Les meilleurs ateliers traitent le matériel silencieux comme un véritable contrôle de processus

Les bagues de broche, les mors durs et les plateaux intermédiaires sont importants car ils déterminent la fiabilité avec laquelle le système de broche transmet la vérité à la pièce. Ils affectent la sécurité, la stabilité, la finition et la répétabilité bien avant que la plaquette n’atteigne la matière.

Traitez-les comme des outils de réglage contrôlés, pas comme du métal oublié suspendu près du tour. Les ateliers qui font cela passent généralement moins de temps à chasser les vibrations mystérieuses et plus de temps à fabriquer des pièces qui se comportent comme la machine était censée se comporter en premier lieu.
