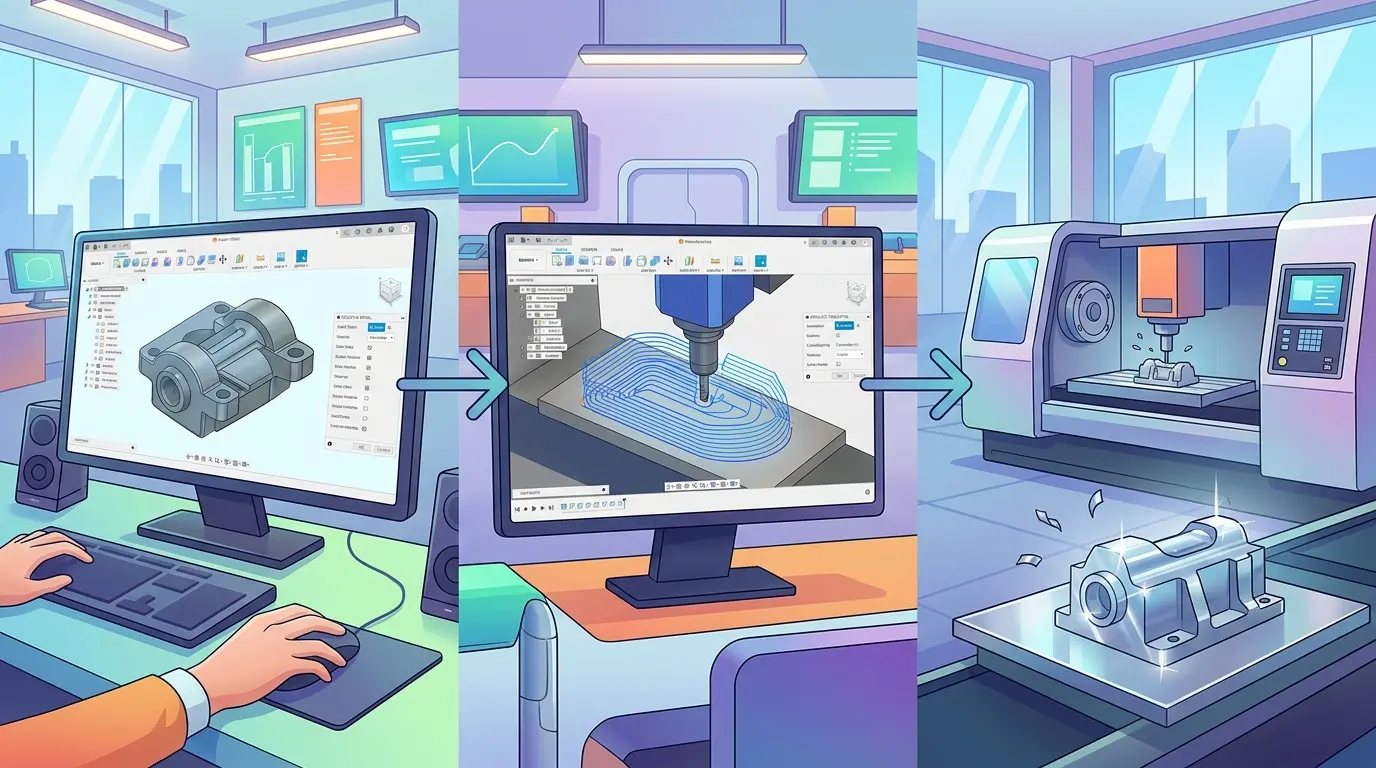

Fusion 360 pour CNC : Du modèle CAO au parcours d’outil

by pandaxis / jeudi, 09 avril 2026 / Published in Non classé

Fusion 360 est important dans les workflows CNC car il comble un fossé qui génère des erreurs coûteuses dans de nombreux ateliers : le fossé entre une pièce qui semble terminée à l’écran et une pièce qui est réellement prête pour une machine. Un modèle CAO peut être dimensionnellement correct et néanmoins difficile à maintenir, inefficient à usiner, mal séquencé, ou dépendant d’outillage que l’atelier ne souhaite pas vraiment utiliser. C’est pourquoi « Fusion 360 pour CNC » n’est pas seulement un sujet logiciel. C’est un sujet de contrôle de processus.

Le vrai travail n’est pas de passer du dessin au code aussi rapidement que possible. Le vrai travail est de passer de l’intention de conception à un itinéraire prêt pour la machine avec moins de surprises. Un workflow CAO-chemins d’outils solide aide les équipes à tester la fabricabilité plus tôt, à choisir de meilleurs montages, à aligner l’outillage sur les conditions réelles de l’atelier, et à apporter des modifications de conception avant qu’elles ne deviennent des problèmes sur le terrain. C’est là que Fusion 360 gagne sa place.

Pour les ingénieurs, les programmeurs et les ateliers en croissance, l’état d’esprit utile est simple : la CAO et la FAO ne devraient pas être traitées comme deux mondes séparés reliés uniquement par l’exportation de fichiers. Plus la connexion entre eux est forte, plus il devient facile de juger ce que la machine vivra réellement lorsque la broche démarrera.

Étape du Workflow Ce qui se passe Pourquoi c’est important en Production
Modélisation CAO La géométrie et l’intention de conception sont créées Les caractéristiques qui semblent acceptables en CAO peuvent encore être difficiles à maintenir ou à usiner
Examen de Fabricabilité La pièce est vérifiée par rapport à l’outillage, à l’accès et à la logique de montage Les modifications bon marché sont encore possibles à ce stade
Montage de Fabrication La matière, l’origine des pièces, l’orientation et les hypothèses de montage sont définis C’est ici que la pièce numérique rencontre pour la première fois la réalité physique
Planification des Parcours d’Outils Les opérations, les outils, le séquencement et le comportement de coupe sont choisis Le temps de cycle, la charge d’outil et la qualité de finition commencent à prendre forme
Simulation et Vérification L’itinéraire est vérifié avant que la matière ne soit en danger De nombreuses erreurs évitables deviennent visibles ici
Post-traitement et Transfert La stratégie devient un résultat spécifique à la machine L’itinéraire devient des données de production plutôt que des données de conception

Le Modèle CAO est l’Intention de Conception, Pas Encore un Plan de Fabrication

Une erreur courante parmi les nouveaux utilisateurs de CNC est de traiter le modèle CAO terminé comme si la partie difficile était déjà finie. En pratique, le modèle terminé est le début du jugement de fabrication. La pièce peut être entièrement définie en CAO et toujours difficile à serrer, maladroite à atteindre avec des outils réels, ou inefficiente à produire dans l’ordre où elle a été conçue.
C’est exactement pourquoi un environnement CAO/FAO connecté est utile. Il maintient les questions de fabrication proches du modèle tandis que la géométrie est encore facile à modifier. Si une paroi est trop fine pour un usinage stable, si une poche est trop profonde pour l’outillage préféré de l’atelier, ou si l’orientation choisie crée des montages inutiles, l’équipe peut voir ces conséquences beaucoup plus tôt.
Cette visibilité précoce est importante car les corrections tardives de conception sont coûteuses. Une fois les plans publiés, les montages préparés ou la matière déjà mise en place, même un petit oubli de conception peut ralentir l’itinéraire. Ainsi, la vraie valeur de Fusion 360 en CNC n’est pas seulement qu’il produit des chemins d’outils. C’est qu’il encourage la réflexion sur la fabricabilité avant que la machine ne soit engagée.

L’Examen de Fabricabilité Devrait Avoir Lieu Avant que le Premier Parcours d’Outil Ne Soit Construit

De nombreux workflows CNC inefficaces échouent avant même que la planification des parcours d’outils ne commence. La pièce arrive en FAO avec des questions non résolues concernant la taille de la matière, l’accès à l’outil, les faces de support, la résistance de la paroi ou l’ordre des opérations. Le programmeur doit alors sauver la conception indirectement grâce à des montages maladroits et des compromis.
C’est pourquoi un bon workflow Fusion 360 inclut un examen de fabricabilité délibéré avant que tout travail sérieux de FAO ne commence. Posez des questions simples mais pertinentes pour la production. La pièce peut-elle être maintenue sans montage héroïque ? Les coins internes, les largeurs de rainures ou les profondeurs de poches correspondent-ils aux outils réels ? La première opération laissera-t-elle la pièce stable pour la suivante ? Le modèle est-il conçu en fonction des forces réelles de la machine, ou seulement pour la commodité géométrique ?
Cet examen n’est pas une bureaucratie. C’est l’un des moyens les moins chers d’économiser du temps machine par la suite. Une pièce légèrement révisée en CAO peut devenir beaucoup plus facile à usiner, à inspecter et à répéter. Ce type d’amélioration est exactement ce qu’un workflow CAO/FAO connecté est censé faciliter.

Le Montage est L’étape où la Pièce Numérique Signe un Contrat avec la Machine Réelle

Une fois le modèle existant, le montage de fabrication devient la première décision véritablement physique. C’est le moment où la géométrie abstraite se voit attribuer une définition de matière, une coordonnée de travail, une orientation machine et un plan implicite de maintien des pièces. Cela peut sembler administratif, mais dans la production réelle, c’est l’une des étapes à la plus haute valeur ajoutée de tout le workflow.
La taille de la matière, l’orientation de la pièce, l’emplacement du point zéro, la direction d’accès de l’outil et l’ordre des opérations façonnent tous si l’itinéraire sera efficace ou frustrant. Un montage faible peut ruiner des parcours d’outils par ailleurs solides car on demande à la machine de les exécuter dans de mauvaises conditions physiques. Un montage solide peut rendre le reste de l’itinéraire plus calme, plus rapide et plus facile à vérifier.
C’est pourquoi les programmeurs expérimentés considèrent le montage comme une conception de processus, et non comme un écran à remplir. Plus le montage reflète la manière dont la pièce reposera réellement sur la machine, plus le reste du travail FAO devient utile.

Les Bibliothèques d’Outils Ne Sont Utiles que si Elles Correspondent aux Conditions Réelles de l’Atelier

La formation logicielle met souvent l’accent sur ce que les opérations peuvent faire. En production, ce qui compte tout autant est de savoir si les hypothèses numériques concernant l’outillage correspondent aux outils réels, aux porte-outils, aux débordements et au comportement de la broche dans l’atelier. Un plan numérique soigné construit autour d’une discipline d’outillage imaginaire n’est pas un plan solide. C’est seulement un plan qui a belle apparence.
C’est pourquoi les bibliothèques d’outils méritent beaucoup plus de sérieux que ce que de nombreuses petites équipes leur accordent. Si le programmeur construit des stratégies autour de longueurs d’outils qui ne sont pas pratiques, de porte-outils qui ne sont pas réellement utilisés, ou de choix de fraises mal contrôlés sur le terrain, alors le lien entre CAO/FAO et production s’affaiblit immédiatement.
Fusion 360 peut aider à normaliser ces connaissances, mais seulement si l’atelier tient la bibliothèque honnête. Une véritable bibliothèque d’outils doit refléter ce que la machine peut exécuter de manière prévisible, ce que l’atelier peut mesurer en toute confiance, et ce que les opérateurs chargeront réellement. Lorsque cette connexion est forte, la planification FAO devient beaucoup plus reproductible.

La Stratégie de Parcours d’Outil est l’Endroit où la Productivité et le Risque Commencent à Aller dans des Directions Différentes

Les parcours d’outils ne sont pas simplement des lignes qui indiquent à la fraise où aller. Ce sont des décisions sur la façon dont la machine enlève de la matière, dans quel ordre, avec quel engagement, et avec quel compromis entre le temps de cycle, la finition et la durée de vie de l’outil. C’est pourquoi la stratégie FAO importe tant. Une pièce peut être techniquement usinable de plusieurs façons, mais ces itinéraires ne sont pas également sûrs, rapides ou reproductibles.
Dans Fusion 360, le choix entre l’ébauche, la finition, le perçage, le contournage, le dégagement adaptatif, l’usinage de restes et différents motifs de pas en profondeur ou de pas radial revient en fait à choisir un comportement de processus. Le programmeur décide à quel point la machine doit travailler agressivement, combien de matière doit être laissée pour l’étape suivante, et si l’itinéraire protège la qualité ou ne cherche que la vitesse nominale.
C’est là que la compétence logicielle et le jugement de fabrication doivent se rencontrer. Un parcours d’outil visuellement propre ne suffit pas. La vraie question est de savoir si l’itinéraire aide la machine à se comporter correctement dans le monde réel, avec la matière réelle, le montage et l’état de la fraise que l’atelier aura réellement.

Le Séquençage des Opérations Décide si la Machine Travaille Calmement ou se Bat Contre la Pièce

L’un des aspects les plus sous-estimés du flux CAO-aux-parcours d’outils est l’ordre des opérations. Le problème n’est pas seulement quelles opérations existent, mais quand elles se produisent. Si trop de matière est enlevée trop tôt, la pièce peut perdre en stabilité. Si une surface de finition est laissée après une coupe déstabilisante, la qualité peut dériver. Si le perçage a lieu après que la géométrie devient moins soutenue, la confiance dans le positionnement peut en souffrir.
C’est pourquoi le séquencement n’est pas cosmétique. Il est structurel. Les bons programmeurs ne choisissent pas seulement les opérations. Ils décident quelles caractéristiques doivent être créées alors que la matière est encore la plus solide, quelles surfaces doivent être finies alors que le support est le plus élevé, et quelles coupes sont les plus sûres à laisser pour plus tard.
Fusion 360 est précieux ici car le modèle CAO et le workflow FAO sont suffisamment proches pour que ces décisions puissent être examinées par rapport à la forme réelle de la pièce. Le logiciel ne prend pas la décision de séquencement à votre place, mais il permet de l’évaluer plus facilement avant que la matière ne soit gaspillée.

La Simulation est Plus Précieuse en Tant que Filtre de Décision, Pas en Tant que Garantie Magique

La simulation est l’une des parties les plus puissantes d’un workflow CAO-aux-parcours d’outils car elle déplace une partie du dépannage vers l’étape de planification, où la correction est moins coûteuse. Les risques de collision, les inefficacités évidentes, les coupes à vide inutiles, le mauvais ordre des opérations et l’engagement douteux de l’outil peuvent souvent être vus avant que la matière ne soit chargée.
Mais la simulation ne doit pas être idéalisée. Elle n’est aussi bonne que les hypothèses de montage, les définitions d’outils et les conditions du modèle qui la sous-tendent. Si le montage est imaginaire, la longueur d’outil est erronée ou l’état de la matière est irréaliste, la simulation peut encore donner un faux sentiment de sécurité.
La meilleure utilisation de la simulation est donc disciplinée plutôt que théâtrale. Elle doit répondre à des questions pratiques. L’itinéraire dégage-t-il la pièce comme nous le pensons ? Le porte-outil reste-t-il en sécurité ? Passons-nous trop de temps à couper à vide ? Laissons-nous la pièce suffisamment stable pour l’étape suivante ? Utilisée de cette façon, la simulation devient un filtre de décision plutôt qu’une simple case à cocher.

Le Post-Traitement est l’Étape où la Stratégie FAO Devient Enfin des Données de Production

Même lorsque les parcours d’outils sont valides, le travail n’est pas vraiment prêt tant que la stratégie n’a pas été traduite en sortie spécifique à la machine. C’est là que le post-traitement est important. Un environnement FAO peut décrire clairement l’itinéraire, mais le contrôle ne voit que sa propre syntaxe, son propre comportement machine et ses propres conventions de sortie. Si le poste est mal adapté, la confusion peut commencer dès le moment où l’itinéraire est censé devenir réel.
C’est pourquoi l’histoire CAO-aux-parcours d’outils est incomplète tant que le processus de post-traitement et de transfert n’est pas stable. Les bons ateliers ne traitent pas le post-traitement comme une réflexion après coup. Ils le traitent comme faisant partie de l’itinéraire. L’objectif n’est pas simplement de créer du code. L’objectif est de créer un code qui correspond au montage, au contrôleur, aux appels d’outils attendus et à la manière dont la machine est réellement exploitée.
Cela devient encore plus important dans les environnements mixtes où coexistent des défonceuses, des fraiseuses, des centres de perçage ou différentes familles de contrôleurs. Plus la base de machines est variée, plus le transfert numérique doit être discipliné.

Le Contrôle de Version Est Important car les Modifications de Conception Restent Rarement Mineures en FAO

L’un des avantages commerciaux d’un workflow Fusion 360 connecté est que les modifications de conception peuvent être vérifiées par rapport aux conséquences d’usinage avant qu’elles ne se répercutent sur la production. Une poche s’approfondit. Un rayon change. Une paroi est réduite. Une rainure se déplace. Sur le papier, cela peut sembler mineur. En FAO, cela peut modifier considérablement la portée de l’outil, l’ordre des opérations, l’état de la matière ou la logique de montage.
C’est pourquoi la gestion des révisions est si importante. Les ateliers qui traitent la CAO et la FAO comme des étapes vaguement connectées découvrent souvent trop tard qu’une « petite mise à jour de dessin » a créé un itinéraire de fabrication très différent. Lorsque la CAO et la FAO restent plus proches l’une de l’autre, ces effets deviennent plus faciles à examiner et le coût du changement diminue.
Cela est également important dans le travail de prototypage, la production personnalisée en petite série et le développement interne. Plus le workflow reste proche du modèle, plus il devient facile d’empêcher les modifications de conception de se transformer en confusion sur le terrain.

Le Transfert vers l’Atelier est le Plus Fort lorsque le Programmeur Pense comme l’Opérateur

De nombreux problèmes en FAO ne sont pas des échecs techniques. Ce sont des échecs de communication. Le parcours d’outil peut être valide, mais l’opérateur reçoit trop peu de contexte concernant l’emplacement du point zéro, l’état de la matière, l’intention du montage, les substitutions d’outils ou l’ordre dans lequel le travail est destiné à être exécuté. Dans les petites équipes, cela peut être géré verbalement. Dans les opérations en croissance, cela devient rapidement peu fiable.
C’est pourquoi le workflow CAO-aux-parcours d’outils devrait inclure des habitudes claires de transfert. Les fiches de montage, les notes sur les montages, les attentes en matière d’outils, la logique des origines et la clarté des révisions réduisent toutes les chances que l’opérateur doive réinterpréter l’itinéraire seul devant la machine. Fusion 360 n’élimine pas le besoin de cette discipline, mais il la soutient bien lorsque l’équipe traite le transfert comme faisant partie du workflow plutôt que comme quelque chose que l’opérateur est censé déduire.
L’objectif réel est simple : la machine doit recevoir un itinéraire qui est non seulement techniquement correct, mais aussi lisible sur le plan opérationnel.

La Même Discipline CAO-À-FAO Est Importante pour le Défoncepage, le Perçage et le Travail sur Panneaux Aussi

Bien que les conversations autour de Fusion 360 tendent souvent vers les pièces usinées, la même logique de workflow est importante pour le défonçage, le perçage et la production non métallique plus large. Dans ces environnements, le passage de la géométrie numérique au chemin machine détermine toujours si le résultat est fluide, efficace et reproductible. Un panneau peut être dessiné correctement et être toujours difficile à imbriquer. Une pièce de défonceuse peut être modélisée correctement et être toujours mal séquencée pour le maintien. Un parcours de perçage peut être dimensionnellement correct et être toujours inefficace à exécuter.
C’est pourquoi la leçon sous-jacente va bien au-delà de l’usinage des métaux. La géométrie numérique ne devient une valeur de production que lorsqu’elle est traduite en un itinéraire que la machine peut exécuter de manière prévisible. Les ateliers qui prévoient de construire une ligne de production plus connectée ou d’aligner la planification logicielle sur la gamme plus large de machinerie Pandaxis bénéficient toujours de la même discipline : intégrer tôt, et non tard, la réalité de la machine dans la conversation de conception.

Ce Qui Rend le Workflow Fort N’est Pas Le Logiciel Seul Mais La Réflexion Qui L’Entoure

Il est important de ne pas surestimer l’outil. Fusion 360 peut organiser efficacement la CAO et la FAO, mais il ne remplace pas la planification des montages, la connaissance de l’outillage, la familiarité avec le contrôleur ou la discipline des opérateurs. Une mauvaise stratégie dans une interface soignée reste une mauvaise stratégie. Une pièce difficile à maintenir reste difficile à maintenir même si le parcours d’outil semble élégant à l’écran.
Le logiciel doit donc être traité comme un amplificateur de processus. Il facilite la préservation des bonnes décisions et l’encodage cohérent des mauvaises décisions. C’est précisément pourquoi la réflexion autour du logiciel est si importante. Plus l’atelier comprend la fabricabilité, la logique de montage, le contrôle des outils et la discipline de transfert, plus le pont CAO-aux-parcours d’outils devient utile.

De l’Approbation du Modèle au Temps de Broche

Fusion 360 pour CNC est important car il aide à connecter la géométrie, le montage de fabrication, l’outillage, la stratégie, la simulation et le transfert machine en un seul workflow plutôt qu’en plusieurs étapes déconnectées. La vraie valeur n’est pas qu’il puisse générer des opérations. La vraie valeur est qu’il aide les ateliers à découvrir les problèmes de processus alors que ces problèmes sont encore peu coûteux à corriger.
C’est pourquoi le chemin du modèle CAO au parcours d’outil doit être traité comme une séquence de fabrication contrôlée, et non comme une exportation de fichier. Lorsque le workflow est solide, les modifications de conception sont plus faciles à évaluer, les montages sont plus propres, les opérateurs reçoivent des intentions plus claires et la machine voit un itinéraire plus calme. C’est ce qui transforme un modèle numérique en valeur de production.
