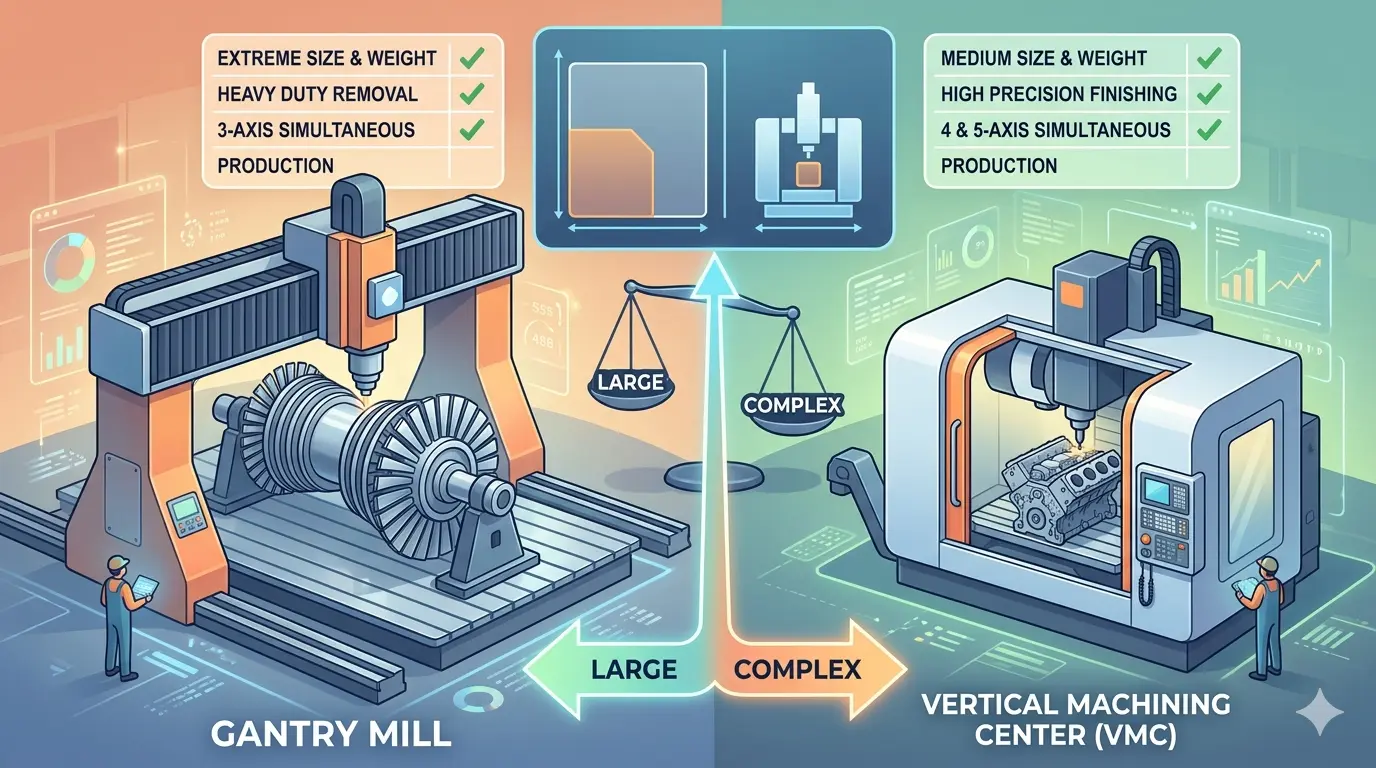

Centre d’usinage à portique vs centre d’usinage vertical : lequel convient à la production de grandes pièces ?

La production de grandes pièces modifie la signification du choix de la machine, car la pièce elle-même commence à influencer le processus autant que la trajectoire d’outil. Une fois que les composants deviennent plus lourds, plus larges, plus longs, ou simplement plus difficiles à repositionner, la décision ne porte plus sur la capacité de coupe abstraite. Elle concerne la manière dont la machine rencontre la pièce, comment la pièce est chargée, quelle course est réellement utile, et si la structure de la machine correspond à la charge physique du travail.

C’est là que les fraiseuses à portique et les centres d’usinage verticaux cessent de ressembler à des substituts directs et commencent à révéler les différents problèmes de production qu’ils sont conçus pour résoudre. Un centre d’usinage vertical reste l’une des plates-formes les plus polyvalentes et commercialement utiles en usinage. Une fraiseuse à portique devient attrayante lorsque les pièces sont suffisamment grandes, larges, ou structurellement encombrantes pour qu’une configuration conventionnelle de centre d’usinage vertical devienne moins naturelle, moins efficace, ou trop coûteuse à faire passer de force par le processus.

L’erreur n’est pas de préférer l’une à l’autre. L’erreur est d’ignorer la réalité de la manutention des pièces et d’essayer de faire absorber par une classe de machine familière un travail auquel elle ne correspond plus bien.

Type de Machine	Logique Optimal pour Grandes Pièces	Principal Atout	Principal Compromis
Centre d’usinage vertical	Pièces de taille modérée, grande polyvalence et production générale flexible	Forte valeur de production polyvalente pour de nombreuses familles de pièces	Peut devenir maladroit lorsque le chargement et l’accès dominent le processus
Fraiseuse à portique	Plaques plus grandes, structures, moules et pièces lourdes larges	Meilleur ajustement lorsque la taille de la pièce et sa manutention définissent le processus	Généralement plus difficile à justifier sur des travaux généraux plus petits ou mixtes

La Véritable Différence Réside dans la Manière dont la Machine Rencontre la Pièce

La façon la plus claire de comprendre cette comparaison est d’examiner comment chaque architecture de machine aborde la pièce. Un centre d’usinage vertical est généralement la bonne réponse lorsque la pièce reste dans une plage de taille et de masse qui permet à la machine de préserver ses forces naturelles : configurations flexibles, large utilité et usinage général efficace. Une fraiseuse à portique devient plus attrayante lorsque la pièce devient suffisamment grande pour que la machine doive aborder la pièce d’une manière fondamentalement différente, souvent avec une course plus large et une structure mieux adaptée à une géométrie large ou lourde.

Cela importe parce que « grande pièce » n’est pas seulement une description dimensionnelle. C’est une condition de flux de travail. Une pièce peut techniquement tenir dans les limites d’une machine plus petite et être pourtant un mauvais ajustement opérationnel. Le chargement devient maladroit. Le repositionnement devient inefficace. L’accès aux surfaces critiques est compromis. Le temps de préparation augmente. Le processus devient plus dépendant de solutions de contournement que d’un bon ajustement machine.

À ce stade, la question n’est plus de savoir si la pièce peut être usinée. La question est de savoir si le processus est commercialement sensé. Les fraiseuses à portique deviennent plus convaincantes lorsque cette réalité de pièce plus grande commence à dominer le processus.

Les Centres d’Usinage Verticaux Restent Attrayants car ils Restent le Meilleur Poumon Commercial pour de Nombreux Ateliers

Les centres d’usinage verticaux restent des choix solides même dans de nombreux environnements de pièces de taille conséquente car ils combinent flexibilité, familiarité et large utilité en production. Pour de nombreux fabricants, un centre d’usinage vertical reste la réponse la plus pratique lorsque les pièces ne sont pas si grandes que la manutention domine tout autour de la broche. Il peut gérer des travaux variés, supporter des changements de série fréquents et apporter une valeur élevée sur de nombreux travaux différents.

Cette large utilité compte car la plupart des usines ne vivent pas d’une seule famille de pièces parfaite. Une machine qui supporte de nombreuses pièces de taille modérée avec une bonne efficacité crée souvent plus de valeur commerciale réelle qu’une machine plus grande et plus spécialisée qui n’est pleinement justifiée que sur une tranche de travail plus étroite. C’est pourquoi les centres d’usinage verticaux restent une plate-forme par défaut si courante.

La limite apparaît lorsque la polyvalence de la machine commence à être utilisée pour compenser une inadéquation d’échelle. Ce n’est alors plus pour ses forces que le centre d’usinage vertical est valorisé. Il est alourdi par un travail qui préférerait être abordé différemment.

Les Fraiseuses à Portique Commencent à Avoir du Sens lorsque le Chargement et l’Accès Deviennent le Problème Principal

Les fraiseuses à portique gagnent leur place lorsque la taille de la pièce, son encombrement ou la charge de manutention devient le problème définissant la production. Les plaques plus grandes, les socles d’outils, les moules, les pièces structurelles, les pièces du secteur énergétique, les grands montages et les composants similaires en bénéficient souvent car l’architecture de la machine correspond à la façon dont le travail doit réellement être abordé. La valeur ne réside pas seulement dans le volume de travail. Elle réside aussi dans le fait de rendre la configuration, l’accès et le flux d’usinage plus cohérents pour les grandes géométries.

C’est là que les acheteurs doivent examiner attentivement le véritable goulot d’étranglement. Si l’atelier dépense trop d’efforts pour essayer d’adapter un grand travail dans une logique de machine plus compacte, la machine à portique devient plus facile à justifier. Elle réduit l’inadéquation entre la pièce et la machine au lieu d’obliger les opérateurs, les montages et les plans de configuration à la compenser chaque jour.

Plus la demande pour les grandes pièces devient forte, moins il est utile de décrire un portique simplement comme un « plus grand centre d’usinage vertical ». Dans la plupart des comparaisons sérieuses, il résout une charge de production différente.

Le Chargement, le Temps de Pont Roulant et la Main-d’Œuvre de Configuration Comptent Souvent Plus que les Données de la Broche

Les comparaisons de machines se coincent souvent dans la puissance de la broche, la vitesse et le langage des axes. Ces détails importent, mais la production de grandes pièces est souvent d’abord décidée par le chargement et l’accès. Comment la pièce est-elle amenée à la machine ? Avec quelle facilité peut-elle être supportée et alignée ? Quelle quantité de la surface peut être atteinte sans réorientation fastidieuse ? Combien de temps de pont roulant, d’effort de montage ou de main-d’œuvre de configuration est consommé avant même que la coupe ne commence ?

Ce sont exactement les questions qui tendent à favoriser les fraiseuses à portique une fois que les pièces deviennent suffisamment grandes. L’architecture s’adapte plus naturellement au problème de chargement et d’accès. Un centre d’usinage vertical peut encore usiner la pièce, mais si la configuration devient compliquée ou si la répétabilité souffre parce que la machine est étirée au-delà de sa zone de confort naturelle, alors le processus peut devenir inefficace même si la broche elle-même est parfaitement capable.

Les acheteurs qui se concentrent trop étroitement sur les indicateurs de coupe manquent souvent cela. En usinage de grandes pièces, le processus autour de la coupe peut facilement devenir le véritable moteur économique.

Le Coût du Repositionnement est Souvent le Nombre Caché dans cette Décision

Une autre raison pour laquelle cette comparaison est mal comprise est que le coût du repositionnement n’est pas toujours visible dans un catalogue. Une pièce qui nécessite une réorientation difficile, des contrôles d’alignement répétés, un mouvement dépendant du pont roulant, ou des changements de montage entre les étapes peut encore être usinable dans un environnement de centre d’usinage vertical. Mais usinable n’est pas la même chose qu’efficace.

Lorsque le processus dépend de trop de mouvements de la pièce, chaque étape de repositionnement crée plus de main-d’œuvre, plus de charge de configuration et plus d’opportunités d’erreur. Les fraiseuses à portique ont souvent plus de sens lorsqu’elles réduisent cette charge en donnant à l’atelier un accès plus naturel à la grande géométrie sans faire de la configuration un projet en soi.

C’est l’une des raisons les plus claires pour lesquelles la bonne réponse se trouve souvent dans la fiche de configuration plutôt que dans le dépliant marketing.

Achetez en Fonction de la Famille de Grandes Pièces Typique, Pas de l’Urgence Exceptionnelle surdimensionnée

L’une des erreurs d’achat les plus courantes est d’acheter en fonction de la pièce surdimensionnée rare plutôt que de la famille de grandes pièces typique. Un atelier peut recevoir occasionnellement un composant inhabituellement gros et laisser cette expérience déformer toute la discussion sur la machine. Si la majeure partie de la production s’adapte encore naturellement à un centre d’usinage vertical, passer immédiatement à une stratégie centrée sur le portique peut être une surcorrection. D’un autre côté, si le travail sur les grandes pièces est désormais central pour le chiffre d’affaires et que le centre d’usinage vertical est constamment sollicité, l’atelier peut sous-corriger en restant trop à l’aise avec un équipement familier.

C’est pourquoi l’examen des familles de pièces est si important. Quels travaux consomment le plus de temps de configuration ? Quels travaux créent le plus de tension lors du chargement ? Quels travaux semblent déjà être forcés à travers la mauvaise architecture ? Une fois ces schémas clairs, la décision devient beaucoup plus facile.

La meilleure machine n’est pas celle qui gère tous les cas extrêmes de la manière la plus spectaculaire. C’est celle qui s’adapte le plus rentablement au cœur récurrent de l’activité.

Les Ateliers à Mélange Élevé et les Ateliers Dédiés aux Grandes Pièces ne Devraient pas Décider de la Même Manière

Même dans les environnements de grandes pièces, certains ateliers ont encore plus besoin de flexibilité pour des travaux variés que de l’architecture parfaite pour la grande géométrie à chaque fois. D’autres sont de plus en plus spécialisés et peuvent justifier la machine qui convient le mieux à la famille de pièces dominante. C’est pourquoi le modèle économique compte autant que la taille des pièces.

Un atelier à mélange élevé peut rester rationnellement plus longtemps avec la logique du centre d’usinage vertical car la polyvalence de la machine continue de rapporter sur de nombreux travaux. Une usine centrée sur les moules, les structures, les grands montages ou les pièces grandes répétitives peut déjà être au-delà de ce point. Dans cet environnement, la logique du portique commence à l’emporter car l’échelle et la manutention dominent désormais l’économie plus que la flexibilité générale.

Le choix de la machine doit donc suivre à la fois l’échelle et la variété. Si l’activité est large et que la charge des grandes pièces est encore modérée, le centre d’usinage vertical peut rester le meilleur support. Si l’activité est de plus en plus façonnée par la manutention de pièces lourdes ou larges, la logique du portique devient beaucoup plus convaincante.

L’Inspection et le Flux en Aval Changent lorsque la Pièce est Difficile à Déplacer

La production de grandes pièces affecte plus que le temps d’usinage. Elle modifie le flux d’inspection, le stockage intermédiaire et la façon dont le travail en aval est organisé. Une pièce qui est coûteuse à repositionner est également coûteuse à inspecter de manière compliquée ou à déplacer entre les cellules sans planification. Cela signifie que le choix de la machine doit refléter l’endroit où l’ensemble du processus devient plus fluide, et non seulement l’endroit où l’usinage a lieu.

Dans certaines usines, cela favorise la pensée de type portique car l’ensemble du processus bénéficie du fait que la grande pièce reste dans un environnement d’usinage plus naturel. Dans d’autres, en particulier là où le travail de grande taille est occasionnel, un centre d’usinage vertical a encore plus de sens car le mix de production plus large ne justifie pas de réorganiser toute l’usine autour des exceptions.

C’est une autre raison de traiter la décision comme une question de planification de processus plutôt que comme une question de machine uniquement.

L’Implantation au Sol et l’Adéquation à l’Usine Peuvent Soutenir ou Ruiner une Bonne Décision de Machine

Les grandes machines influencent bien plus que les heures de broche. Elles affectent l’implantation au sol, l’accès au pont roulant, la stratégie de maintien de pièce, le flux d’inspection, l’accès à la maintenance et la manière dont les opérateurs se déplacent dans la cellule. Une usine qui achète un portique parce que la machine correspond aux pièces mais ignore comment le bâtiment et le modèle de dotation en personnel doivent le soutenir peut encore créer des frictions inutiles. De même, une usine qui s’accroche à la logique du seul centre d’usinage vertical par peur du changement d’implantation peut continuer à payer un coût caché chaque jour dans une configuration maladroite de grandes pièces.

C’est pourquoi la sélection de la machine doit inclure honnêtement l’adéquation à l’usine. L’équipement doit avoir un sens à l’intérieur de l’installation et du modèle de dotation, pas seulement en termes de capacité abstraite. La production de grandes pièces est rarement améliorée par un choix de machine considéré isolément du reste de l’usine.

Certaines Recherches de « Grandes Pièces » sont en Fait des Erreurs de Catégorie Déguisées

Il convient également de remettre en question si chaque recherche de « grandes pièces » appartient vraiment à cette comparaison exacte. Certains acheteurs recherchant une capacité de format plus large ne résolvent pas du tout un problème d’usinage de métaux lourds. Ils sont peut-être plus proches du défonçage, du profilage de panneaux, ou d’autres travaux de grand format non métalliques où la gamme plus large de machines Pandaxis pointe vers une classe de solution différente. Cela ne change pas la logique portique contre centre d’usinage vertical pour le véritable usinage de grandes pièces. Cela signifie simplement que les acheteurs doivent s’assurer d’être dans la bonne famille de machines avant de débattre de l’architecture à l’intérieur de celle-ci.

Cette vérification de catégorie évite une erreur très courante : comparer des architectures sérieuses de machines-outils alors que la charge de travail réelle appartient à une famille de processus différentes.

Demandez Quelle Architecture Rend la Pièce Normale au Lieu de Difficile

C’est souvent la question d’achat la plus pratique. Sur quelle machine la pièce ressemble-t-elle à un travail normal plutôt qu’à un accommodement ? Si la pièce semble naturelle sur un centre d’usinage vertical, la polyvalence et l’éventail commercial de la machine restent souvent difficiles à battre. Si la pièce semble constamment être chargée, alignée et accessible à travers une chaîne de compromis, alors la pièce vous dit peut-être déjà de penser en termes de portique.

Cette question fonctionne car elle dépouille le prestige abstrait de la machine et ramène la décision à la friction du processus. Les choix de machines pour grandes pièces sont rarement gagnés par le concept le plus impressionnant. Ils sont gagnés par l’architecture qui rend le travail répété moins maladroit.

La Production de Grandes Pièces est Habituellement Décidée par l’Honnêteté du Processus

Les centres d’usinage verticaux restent des choix puissants et flexibles pour une large gamme de production générale et de pièces de taille modérée. Les fraiseuses à portique deviennent plus attrayantes lorsque la taille des pièces, l’accès, le repositionnement et la manutention commencent à dominer le processus et que la pièce ne s’intègre plus confortablement dans la logique du centre d’usinage vertical. La décision concerne donc moins quelle machine est « meilleure » et plus quand la pièce elle-même a dépassé les forces d’une plateforme plus générale.

Si l’usine travaille principalement avec des pièces de taille modérée et de la variété, un centre d’usinage vertical reste souvent la base la plus intelligente. Si les grandes plaques, les moules, les travaux structurels ou les composants lourds larges définissent de plus en plus l’activité, une fraiseuse à portique mérite généralement une plus grande considération car elle correspond plus honnêtement à la charge de production réelle. En usinage de grandes pièces, la décision de machine la plus défendable est habituellement celle qui réduit la tension du processus, pas celle qui remporte le débat sur les spécifications les plus abstraites.
