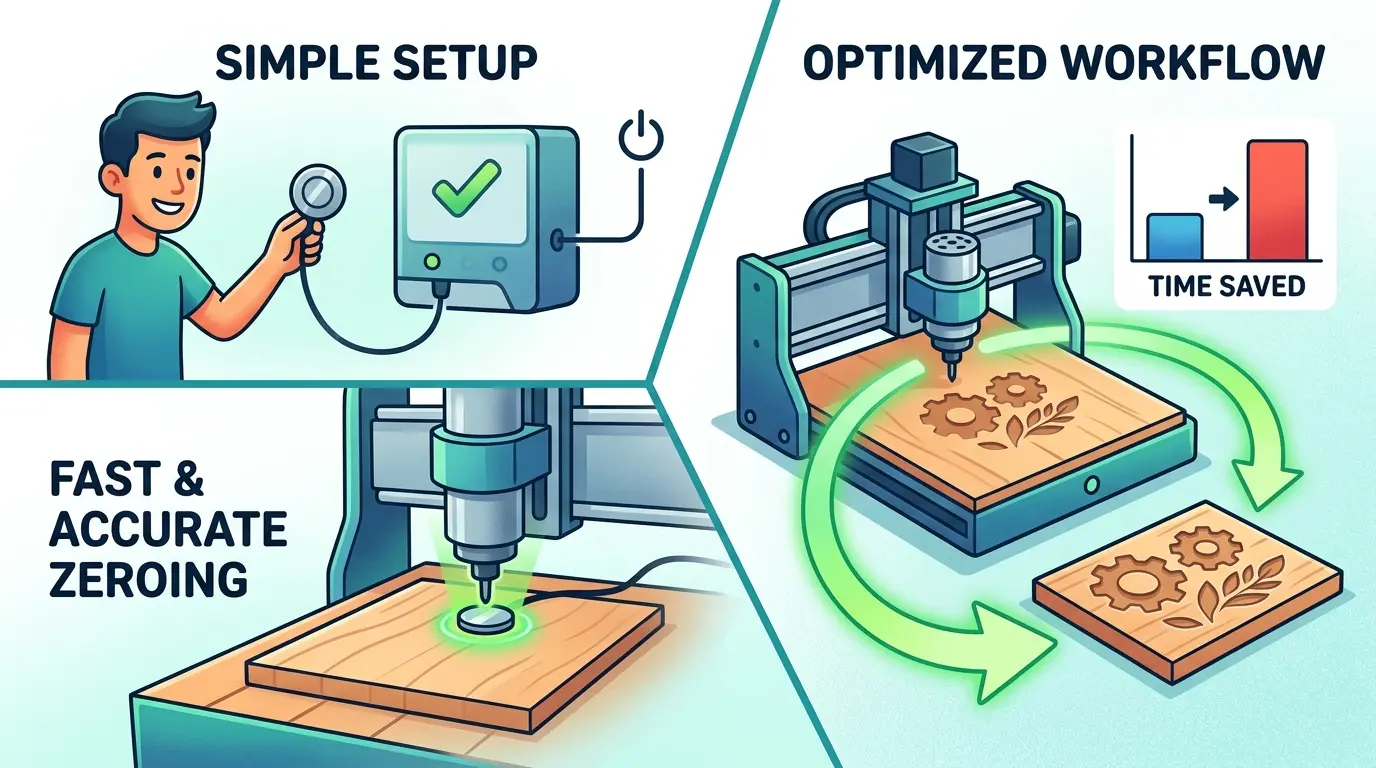

Configuration CNC à plaque tactile : un zéro plus rapide et plus précis

Les plaques de palpage semblent assez simples, à tel point que de nombreux utilisateurs de CNC les considèrent comme des accessoires mineurs. En réalité, elles résolvent souvent l’un des problèmes les plus coûteux des petits ateliers : l’incohérence habituelle des configurations. Quelques dixièmes ou quelques centièmes dans la mauvaise direction peuvent signifier un outil cassé, une surface supérieure endommagée, une ébauche gaspillée ou un opérateur qui perd confiance dans la machine. C’est pourquoi la mise à zéro est si importante. Le programme de coupe peut être correct et la configuration peut encore ruiner le travail.

Une plaque de palpage améliore cette situation car elle donne à la machine une référence reproductible et mesurable au lieu de se fier au toucher, au glissement du papier, aux estimations visuelles ou à la mémoire de l’opérateur concernant la distance « assez proche ». Cela ne rend pas la configuration automatique. Cela rend la configuration moins dépendante de l’improvisation individuelle. Dans les environnements où les changements de série sont fréquents, cette différence peut valoir bien plus que le prix de la plaque elle-même.

La bonne façon d’évaluer une plaque de palpage n’est donc pas comme un gadget. C’est comme une pièce de standardisation de la configuration. Si la mise à zéro est l’un des endroits où votre flux de travail perd du temps ou de la confiance, la plaque peut créer une véritable amélioration du processus.

Le plus grand gain n’est généralement pas la vitesse en premier, mais le calme

Les gens décrivent souvent les plaques de palpage comme des outils de configuration plus rapides, et c’est vrai. Mais le premier bénéfice sérieux est généralement le calme. Les opérateurs cessent de remettre en question le Z zéro. Ils cessent de planer au-dessus de la première plongée avec le même niveau d’anxiété. Le processus de configuration devient plus cohérent d’un travail à l’autre et d’une personne à l’autre. Une fois que ce calme apparaît, la vitesse suit naturellement car l’opérateur ne combat pas l’incertitude à chaque changement de série.

Cela importe particulièrement dans les petits ateliers, les cellules de prototypage et les environnements mixtes où une personne peut effectuer plusieurs types de travaux en une journée. La confiance dans la configuration se cumule. Un atelier qui met à zéro les outils et les décalages de pièce de la même manière à chaque fois gaspille généralement moins de temps qu’un atelier qui se fie aux habitudes de l’opérateur, même si la méthode manuelle semble rapide lors de démonstrations isolées.

C’est pourquoi les plaques de palpage sont souvent sous-estimées. Elles ne créent pas de nouvelles capacités spectaculaires. Elles rendent simplement une étape importante de la configuration ennuyeuse, et une configuration ennuyeuse est l’une des bases les plus solides d’un usinage fiable.

Le Z zéro est là où la plupart des ateliers ressentent la différence en premier

Le bénéfice le plus immédiat apparaît généralement dans le réglage du Z zéro. Les petites erreurs ici sont disproportionnellement coûteuses car elles affectent directement le fait que l’outil commence à la relation de surface correcte. Trop haut, et la coupe peut être incomplète. Trop bas, et l’outil ou la pièce peut être endommagé avant que l’opérateur n’ait le temps d’intervenir.

Les méthodes de toucher manuel peuvent fonctionner, mais elles varient souvent avec le ressenti de l’opérateur, l’état du matériau, l’éclairage et la pression du moment. Une plaque de palpage remplace ce seuil humain variable par une référence connue et une séquence cohérente. C’est pourquoi même des ateliers très modestes peuvent constater une amélioration de la qualité grâce à la plaque bien avant de remarquer les économies de temps.

L’avantage devient plus fort lorsque plusieurs outils, plusieurs configurations ou plusieurs opérateurs sont impliqués. Plus il y a de chances de dérive, plus une référence standard devient précieuse.

Les changements de série fréquents transforment un petit accessoire en un outil de processus

Si la machine exécute la même pièce dédiée toute la semaine, la mise à zéro peut ne pas sembler être le plus gros problème. Mais de nombreux petits environnements CNC ne sont pas comme ça. Ils exécutent des prototypes, des montages internes, des petites pièces, des pièces d’essai, des composants de réparation et des travaux en petite série avec des changements de série fréquents. Dans ce cadre, le temps de configuration et la fiabilité de celle-ci deviennent des variables économiques centrales.

C’est là que les plaques de palpage justifient leur existence. Elles réduisent la friction autour de la remise à zéro et facilitent le retour de la machine à un état de confiance après chaque changement. Le gain n’est pas seulement qu’une configuration soit plus rapide. Le gain est que la configuration répétée cesse de ressembler à un nouveau risque.

Les ateliers ayant ce schéma découvrent souvent que la plaque de palpage est l’un des moyens les plus simples de réduire la variation dépendante de l’opérateur sans dépenser pour une mise à niveau de machine beaucoup plus importante. L’amélioration est faible en termes matériels et significative en termes de flux de travail.

Une plaque de palpage ne remplace pas la discipline des décalages de pièce

C’est la limitation la plus importante à comprendre. Une plaque de palpage peut améliorer la mise à zéro, mais elle ne sauve pas un système de décalage faible. Si l’atelier est incohérent dans la gestion des coordonnées de travail, les références de montage ou la logique de longueur d’outil, la plaque peut accélérer une étape tandis que le système de configuration global reste peu fiable.

C’est pourquoi les meilleurs résultats viennent généralement lorsque la plaque de palpage est introduite conjointement avec une pratique claire des décalages de travail. Si l’équipe n’a pas standardisé sa façon de penser aux emplacements de référence, la plaque seule ne peut pas créer une maturité de configuration. Elle ne peut rendre qu’une partie du processus plus mesurable.

Pour les équipes qui ont encore besoin de resserrer cette base, il est utile de consulter G54 et la discipline des décalages de travail dans la configuration CNC car une plaque de palpage donne les meilleurs résultats lorsqu’elle alimente une méthode de décalage reproductible plutôt qu’une méthode improvisée.

En d’autres termes, la plaque est puissante lorsqu’elle s’intègre dans un système propre. Elle est moins transformatrice lorsque le reste de la méthode de configuration est encore vague.

La plaque aide surtout dans les ateliers avec plus d’un opérateur

Un seul opérateur expérimenté peut souvent compenser des méthodes faibles par l’habitude. Cela ne signifie pas que la méthode est bonne. Cela signifie que l’opérateur porte personnellement l’incohérence. Dès qu’une deuxième personne fait fonctionner la machine, la variabilité cachée apparaît. Une personne utilise un contact léger. Une autre préfère le toucher visuel. Une autre réinitialise plus prudemment que les autres. Soudainement, la machine semble moins fiable alors que le vrai problème est la culture de configuration.

Les plaques de palpage aident ici car elles réduisent la gamme de comportements acceptables. L’opérateur suit une séquence définie, la machine voit une référence connue, et le processus devient plus facile à former. Cela rend la plaque particulièrement précieuse dans les écoles, les laboratoires partagés, les petits ateliers contractuels et les cellules d’usinage internes où plusieurs personnes doivent produire des résultats comparables.

La plaque n’est pas seulement un outil de gain de temps dans ces cas-là. C’est un outil de formation. Elle donne à l’équipe une manière commune de faire confiance au même zéro.

Les plaques de palpage des bords et XYZ n’augmentent leur valeur que si le flux de travail en a besoin

Certains utilisateurs n’ont besoin que d’une simple référence Z. D’autres bénéficient de systèmes qui supportent également la localisation des bords X et Y. Le meilleur choix dépend de la charge de travail. Si la plupart des travaux commencent à partir d’un montage cohérent et que seul le réglage outil-à-surface change, une plaque de palpage Z de base peut suffire. Si l’atelier rétablit fréquemment les bords de stock, repositionne de petites ébauches ou a besoin d’une localisation cohérente des coins sur des pièces changeantes, des systèmes de palpage ou XYZ plus performants peuvent faire gagner du temps supplémentaire.

La clé est de ne pas confondre les fonctionnalités disponibles avec les fonctionnalités nécessaires. Une configuration de palpage plus élaborée n’est pas automatiquement meilleure si l’atelier n’utilise pas ces fonctions de manière répétée. La logique d’achat la plus solide est de faire correspondre la plaque au véritable goulot d’étranglement de la configuration. Pour de nombreuses petites fraiseuses et défonceuses, la cohérence Z est toute l’histoire. Pour d’autres, la localisation des bords est là où le plus grand bénéfice apparaît.

C’est pourquoi la décision devrait commencer par la routine de changement de série réelle, et non par la liste des fonctionnalités.

Erreurs courantes qui annulent le bénéfice

Les plaques de palpage ne créent de la répétabilité que si le processus qui les entoure est également répétable. Les surfaces de plaque sales, les valeurs d’épaisseur erronées, les câbles desserrés, les macros mal définies, le placement négligent et le mouvement de la plaque lors du contact peuvent tous compromettre le résultat. Les ateliers blâment parfois le concept alors que le vrai problème est qu’ils n’ont jamais transformé la plaque en travail standard.

Une autre erreur courante est d’oublier que la séquence de référence doit être aussi disciplinée que le matériel. Si un opérateur nettoie le stock, vérifie la surface et confirme le décalage actif tandis qu’un autre saute directement à la macro, la plaque ne produira pas le même résultat à chaque fois. Le dispositif a réduit une source de variation. Les personnes en ont réintroduit d’autres.

C’est pourquoi les meilleurs ateliers traitent la plaque de palpage comme faisant partie d’un flux de configuration documenté. Surface propre, mode correct, décalage correct, macro correcte, retrait correct de la plaque avant le début du cycle. Plus la séquence est ennuyeuse, plus la plaque devient utile.

La plaque ne résout pas les problèmes mécaniques ou d’outillage

Les utilisateurs s’attendent parfois à ce qu’une plaque de palpage « améliore la précision » dans un sens large. Elle améliore la cohérence de la référence zéro. C’est différent. Si la broche a un faux-rond, si la machine est desserrée, si le bridage bouge, si l’outil est inadapté à la coupe, ou si le programme est construit sur des hypothèses instables, la plaque ne peut rien arranger de tout cela. Elle donne seulement à la machine une meilleure référence de départ.

Cette distinction est importante car elle maintient l’accessoire dans son rôle approprié. Une plaque de palpage n’est pas un remède pour des bases d’usinage médiocres. C’est un moyen de réduire une source d’erreur courante dans des configurations par ailleurs viables. Cela reste précieux, mais les acheteurs ne devraient pas confondre cela avec une mise à niveau de précision plus complète.

Si l’atelier lutte encore avec des problèmes plus généraux d’outillage ou de rigidité, ces problèmes doivent être résolus directement. La plaque est la plus puissante lorsqu’elle élimine les erreurs de configuration évitables d’un processus déjà respectable.

Où le retour sur investissement est le plus rapide

Le retour sur investissement le plus rapide apparaît généralement dans les environnements avec des réinitialisations fréquentes, des opérateurs inexpérimentés, de petits outils fragiles ou des redémarrages de configuration coûteux. Cela inclut les défonceuses effectuant des travaux variés sur tôles, les petites fraiseuses usinant des prototypes, les laboratoires éducatifs, les salles de machines avec quarts mixtes et les ateliers compacts où un seul mauvais zéro peut gaspiller une partie étonnamment significative de la journée.

Dans ces contextes, la plaque s’amortit souvent non pas par une réduction spectaculaire du temps de cycle, mais par l’évitement d’erreurs. Un outil sauvé, un plantage sur la surface de stock évité, une refabrication évitée ou une passation en douceur entre opérateurs peut justifier rapidement l’investissement. C’est pourquoi l’économie diffère des décisions d’équipement en capital importantes. L’accessoire est bon marché. Les erreurs qu’il empêche ne le sont pas.

C’est aussi pourquoi les plaques de palpage semblent souvent optionnelles jusqu’à ce que l’atelier en utilise une de manière cohérente. Après cela, revenir à un toucher basé purement sur des suppositions semble généralement inutilement fragile.

Le travail standard transforme la plaque en une habitude fiable

La plaque devient beaucoup plus précieuse lorsque l’atelier transforme son utilisation en travail standard. Définissez où la plaque réside. Définissez qui vérifie sa valeur d’épaisseur et ses macros. Définissez comment l’opérateur nettoie la surface de référence. Définissez ce qui se passe après la mise à zéro. Définissez comment le décalage de travail est nommé et enregistré. Définissez la vérification avant le début du cycle.

Cela semble procédural, mais c’est exactement le but. Les petits outils de configuration sont les plus puissants lorsqu’ils réduisent la prise de décision sous pression. Si l’opérateur doit se souvenir de trop d’exceptions ou juger trop de préférences non écrites, le gain de répétabilité diminue. Si la méthode est standardisée, la plaque devient une base fiable pour chaque travail qui suit.

C’est la différence silencieuse entre acheter un accessoire et améliorer un flux de travail. Le matériel est facile. L’habitude crée le retour sur investissement.

Une mise à zéro plus rapide et plus précise n’a d’importance que si l’atelier l’utilise de manière répétée

Les plaques de palpage valent leur place lorsque la machine effectue suffisamment de configurations pour que la qualité de la mise à zéro compte. Dans les environnements à faible fréquence avec un opérateur expérimenté et un bridage très stable, le gain peut être modeste. Dans les environnements à changements de série fréquents, les salles de machines partagées, les salles de classe et les petits ateliers où la dérive de configuration continue de créer des problèmes évitables, le gain est généralement beaucoup plus grand.

C’est le bon standard à utiliser. Ne vous demandez pas si les plaques de palpage sont astucieuses. Demandez-vous si l’incohérence de la mise à zéro coûte du temps, des outils, de la confiance ou des rebuts dans votre flux de travail réel. Si c’est le cas, la plaque n’est pas un achat de confort. C’est une mesure de contrôle pratique. Si ce n’est pas le cas, l’atelier peut avoir d’autres priorités d’abord.

La meilleure configuration de plaque de palpage fait exactement ce que les bons outils de configuration devraient faire : elle rend une étape importante assez simple pour que les gens cessent d’y penser et commencent à lui faire confiance.
