CNC G54 et décalages de travail expliqués pour débutants

La première erreur G54 que commettent la plupart des débutants est de supposer que la machine est complètement prête une fois qu’elle a été mise en référence. La commande a trouvé son propre point de référence, les coordonnées semblent stables, le programme se charge sans problème et l’outil se trouve à l’endroit où la commande l’attend. Puis, le premier mouvement atterrit encore au mauvais endroit. La machine n’était pas perdue. Elle connaissait simplement son propre emplacement, et non l’emplacement de la pièce.

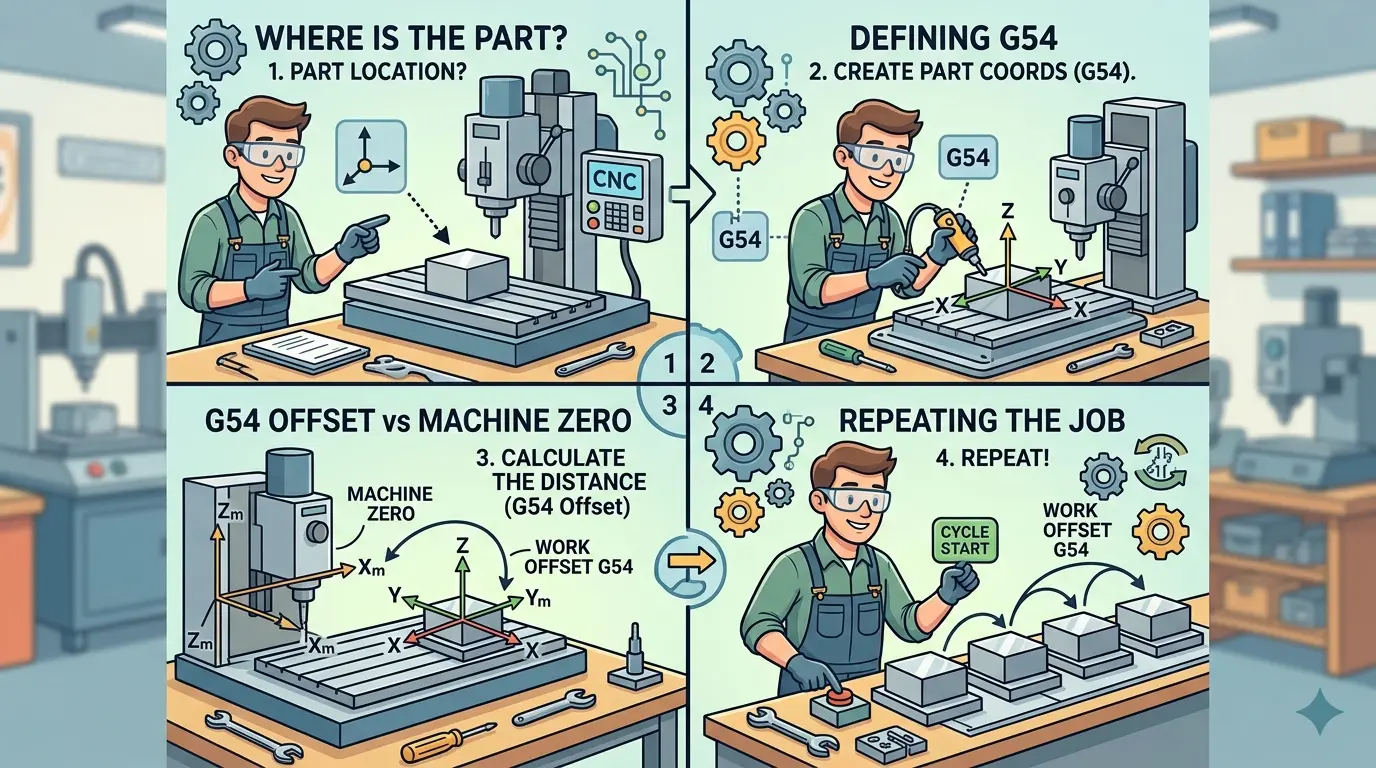

C’est pourquoi G54 est important. C’est la réponse mémorisée à une question pratique : où cette pièce commence-t-elle sur le montage d’aujourd’hui ? La vision la plus simple pour un débutant est d’arrêter de considérer G54 comme un code étrange et de commencer à le considérer comme une mémoire de montage. La machine a besoin d’un moyen de se souvenir comment la matière réelle, l’étau, le montage ou l’emplacement de la table se rapporte au système de coordonnées supposé par le programme. G54 est généralement le premier endroit où ce décalage mémorisé réside.

Une fois que les débutants voient les choses ainsi, l’ensemble du sujet devient plus pratique. G54 n’est pas une astuce abstraite. C’est le pont entre la géométrie numérique et le placement physique.

Le montage CNC devient plus facile lorsque vous séparez trois idées de coordonnées

Les débutants essaient souvent d’apprendre les décalages d’origine comme un vocabulaire isolé. Il est plus facile de les comprendre en séparant trois idées de coordonnées différentes qui existent pendant un travail CNC.

La première est la position machine. C’est la référence interne propre de la machine après la mise en référence. Elle indique à la commande où se trouvent les axes à l’intérieur du système de déplacement de la machine.

La seconde est la position de la pièce. C’est l’endroit où se trouve aujourd’hui le véritable datum de la pièce ou du montage. Ce n’est pas automatiquement la même chose que la position machine.

La troisième est la position de l’outil par rapport à la référence de pièce choisie. C’est ce dont le programme dépend réellement lorsqu’il commence l’usinage.

G54 appartient à la deuxième idée. C’est ainsi que la machine mémorise le décalage entre son propre monde de coordonnées internes et la réalité physique du montage de la pièce du jour. Une fois cette séparation claire, les débutants cessent de s’attendre à ce qu’un seul événement de référence résolve tous les problèmes de coordonnées à la fois.

La mise en référence résout la vérité de la machine, pas la vérité de la pièce

La mise en référence est importante car la machine doit établir une référence interne fiable avant de pouvoir faire confiance à ses propres mouvements. Après la mise en référence, la commande sait où se trouvent les axes par rapport au propre système de déplacement de la machine. Cela est nécessaire, mais cela n’indique pas encore à la commande où se trouvent le coin de la matière, la butée de l’étau, la surface du montage ou le dessus de la pièce.

C’est là que les débutants rencontrent généralement le premier véritable malentendu sur les coordonnées. La machine semble prête. Rien sur la commande ne semble manifestement faux. Mais la commande n’a résolu qu’une couche de vérité. Elle se connaît elle-même. Elle ne connaît pas encore la pièce.

C’est pourquoi la mise en référence et G54 ne doivent jamais être traités comme le même événement. La mise en référence établit la vérité de la machine. G54 établit la vérité de la pièce. La machine a besoin des deux. Si l’un des deux est faux, le programme peut toujours s’exécuter très confiant au mauvais endroit.

Cette distinction est l’une des plus grandes avancées pour les débutants en CNC. Une fois que vous comprenez que la machine peut être en bonne santé et ne pas encore savoir où se trouve la pièce, de nombreux problèmes de montage cessent de sembler mystérieux.

G54 est un accord mémorisé entre le programme et le montage

La façon la plus utile de se représenter G54 est comme un accord mémorisé.

La FAO et le programme publié supposent une certaine origine de pièce. Le montage réel présente un datum physique quelque part sur la table, dans un étau ou sur un montage. G54 stocke le décalage entre ces deux éléments. Si ce décalage est correct, X0 Y0 Z0 dans le programme signifie la même chose sur la machine que lors de la programmation. Si ce décalage est erroné, la machine s’exécute toujours correctement, mais l’usinage a lieu au mauvais endroit.

C’est pourquoi G54 est plus qu’une page de chiffres sur un écran de commande. C’est le pont réel entre l’intention numérique et le montage physique d’aujourd’hui. Si ce pont est bon, un programme solide survit à la réalité. Si ce pont est erroné, même un programme parfait devient précisément incorrect.

Cette idée mérite d’être répétée car elle explique tant d’erreurs de débutant. Le code n’est peut-être pas faux. La machine n’est peut-être pas imprécise. L’accord mémorisé peut simplement ne pas correspondre au montage physique.

L’établissement de G54 dans un travail réel est une routine reproductible, pas une astuce spéciale

Dans la production quotidienne, G54 est défini en trouvant les références X, Y et Z réelles de la pièce et en stockant ces valeurs dans la page de décalage d’origine de la commande. La méthode exacte varie selon la machine et la discipline de l’atelier, mais la séquence pratique est généralement reconnaissable :

1. Charger la matière ou le montage de manière reproductible.
2. Établir le datum X et Y à partir d’un bord connu, d’une butée, d’une routine de palpage ou d’une caractéristique du montage.
3. Établir la référence Z à partir de la surface attendue par le programme.
4. Stocker ces valeurs dans G54.
5. Vérifier le montage avant de faire confiance à l’exécution.

C’est tout. Le processus devient beaucoup plus facile lorsque l’atelier le traite comme un rituel reproductible plutôt que comme une performance technique ponctuelle. Un bon réglage de décalage ne consiste généralement pas à être ingénieux. Il s’agit d’être cohérent.

Les équipes qui souhaitent un mise à zéro plus rapide et plus reproductible bénéficient souvent de l’utilisation plus délibérée d’une plaque de touche car elle transforme l’idée abstraite du réglage de décalage en une action physique contrôlée. Pour les débutants, ce type de méthode reproductible est souvent plus précieux que d’essayer de mémoriser uniquement les écrans de la commande.

X et Y semblent plus faciles en premier car vous pouvez généralement les voir

La plupart des débutants se sentent à l’aise avec X et Y avant de se sentir à l’aise avec Z. Cela a du sens. Les références X et Y sont souvent visibles. Vous pouvez voir un bord de matière, une butée d’étau, une face de montage ou un événement de palpage sur une surface latérale. Cette visibilité rend l’idée de coordonnée concrète.

Mais visible n’est pas synonyme de fiable. X et Y peuvent encore dériver si la butée est sale, la matière n’est pas correctement positionnée, l’emplacement du montage n’est pas aussi reproductible que supposé, ou l’opérateur touche une caractéristique physique différente de celle attendue par le programme.

C’est pourquoi il est utile de considérer X et Y non pas comme évidents, mais comme observables. Ils nécessitent toujours de la discipline. Le débutant qui comprend cela tôt évite beaucoup d’erreurs de montage silencieuses car il cesse de supposer que les références visibles sont automatiquement des références sûres.

Z révèle généralement si toute la logique de montage était vraiment alignée

Z est souvent l’endroit où les débutants découvrent s’ils ont vraiment compris le montage. Un programme peut supposer le dessus de la matière pour Z, mais l’opérateur peut toucher le montage, la table ou une face usinée précédemment. Si cela ne correspond pas à l’hypothèse FAO, l’ensemble de la pièce peut être erroné même si X et Y sont parfaitement placés.

C’est pourquoi la question pratique n’est jamais simplement « Où dois-je toucher Z ? » La meilleure question est « Quelle surface la FAO a-t-elle supposée, quelle surface la fiche de montage décrit-elle, et quelle surface la machine a-t-elle réellement stockée ? »

Les choix typiques pour Z incluent :

• Dessus de la matière brute.
• Dessus d’une surface de référence finie ou surfacée.
• Dessus du montage, du plateau sacrificiel, ou d’un plan de référence côté machine contrôlé.

Aucun de ceux-ci n’est universellement correct. Le seul choix correct est celui qui correspond à l’hypothèse programmée. C’est pourquoi de nombreuses erreurs de profondeur chez les débutants ne concernent pas vraiment des calculs compliqués. Elles concernent des histoires de montage incompatibles. La FAO a supposé une surface. L’opérateur en a utilisé une autre. La machine a alors stocké une réponse propre mais fondamentalement erronée.

Z est donc un excellent test de clarté du montage. Lorsque l’histoire de Z est propre, l’ensemble du processus semble généralement plus propre.

Un bon programme peut s’exécuter à différents endroits si la logique de décalage est propre

L’un des plus grands avantages pratiques des décalages d’origine est que le programme n’a pas besoin d’être réécrit chaque fois que la matière ou le montage se trouve à un endroit différent sur la table. La géométrie dans le code peut rester la même. G54 absorbe le décalage physique.

C’est une des raisons pour lesquelles G54 est si important dans le travail répétitif. Il sépare la géométrie de la pièce du placement sur la table de la machine. La description de la pièce n’a pas besoin de bouger simplement parce que le matériau est chargé à un endroit différent. Tant que le décalage est correctement établi, la machine préserve la logique de la pièce sans forcer l’équipe à modifier le code pour chaque nouveau placement.

Cette séparation est l’une des idées les plus puissantes en CNC pratique. Elle rend les reprises plus faciles. Elle supporte une utilisation flexible de la table. Elle aide les ateliers à réutiliser les programmes éprouvés plus sûrement. Et elle rend la planification des montages et des fixations plus évolutive car le programme peut rester stable tandis que le poste physique change.

G54 est le début, pas la fin, de la réflexion sur les décalages d’origine

Les débutants rencontrent généralement G54 en premier, mais la véritable puissance des décalages d’origine devient claire lorsqu’un montage se transforme en plusieurs. Une machine avec plusieurs positions d’étau, des postes de montage répétés, des emplacements de palette ou des faces de broche a besoin de plus d’une réponse mémorisée à la question « Où cette pièce commence-t-elle ? »

C’est là qu’interviennent G55, G56 et d’autres décalages d’origine. La géométrie du programme peut rester la même, mais la commande peut basculer entre différentes origines de montage stockées. Ce n’est pas simplement une fonctionnalité de confort. C’est ainsi que les systèmes de production évoluent sans transformer les programmes en code spécifique à un emplacement à chaque fois.

Cela a de l’importance pour les débutants car cela montre que les décalages d’origine ne sont pas seulement des outils de montage d’urgence. Ils font partie d’une discipline de production plus large. Dès qu’un atelier fait tourner plus d’un poste reproductible, les décalages stockés deviennent partie de l’architecture du processus.

G54 ne fonctionne que si le montage physique est honnête

Les décalages d’origine ne sauvent pas un bridage faible. Si la matière n’est pas complètement en place, si la butée est sale, si des copeaux sont coincés sous la pièce, ou si l’emplacement du montage est supposé reproductible sans l’être réellement, les valeurs G54 stockées peuvent être correctes numériquement tout en étant physiquement erronées.

C’est pourquoi le bridage et les décalages d’origine appartiennent à la même conversation. La commande ne peut pas stocker une honnêteté que le montage n’a pas physiquement créée. Si la pièce se trouve dans un mauvais endroit, G54 devient un enregistrement précis d’un mauvais montage.

C’est une correction importante pour les débutants car le réglage du décalage peut ressembler à une activité logicielle sur l’écran. En réalité, la vérité du montage commence au niveau du matériau, du montage et des surfaces de positionnement. Les équipes qui resserrent cette couche du processus s’améliorent généralement plus rapidement lorsqu’elles renforcent également la manière dont le travail est physiquement positionné et maintenu plutôt que de traiter les décalages comme un sujet purement lié à la commande.

Une fois cela clair, de nombreux problèmes de décalage deviennent plus faciles à diagnostiquer. Les chiffres n’étaient pas magiques. Ils enregistraient seulement ce que le montage physique rendait possible.

La plupart des erreurs G54 sont des erreurs de processus ordinaires déguisées en problèmes techniques

Les schémas d’échec typiques autour de G54 ne sont pas des problèmes de commande exotiques. Ce sont de simples problèmes de montage qui se manifestent à travers le comportement des coordonnées.

Les plus courants sont familiers :

• Le mauvais décalage d’origine est actif.
• Les valeurs stockées de la veille ont été réutilisées après que le montage d’aujourd’hui a changé.
• Z a été touché depuis la mauvaise surface.
• Une butée ou un montage a été supposé reproductible sans être vérifié.
• La matière a été chargée différemment de ce que la logique de décalage attendait.
• L’opérateur a fait plus confiance à l’écran qu’à l’état réel de mise en place.

Ces erreurs confondent souvent les débutants car la machine bouge toujours correctement. Rien ne semble dramatique. La pièce est simplement usinée au mauvais endroit, à la mauvaise profondeur, ou à partir de la mauvaise hypothèse. Cette fluidité trompe les gens qui accusent le programme ou la commande alors que le vrai problème est une mémoire de montage obsolète ou incorrecte.

C’est pourquoi les problèmes G54 sont souvent mieux compris comme des problèmes de clarté du processus, et non comme des problèmes avancés de théorie CNC.

La commande n’est aussi claire que les règles de décalage de l’atelier

G54 devient plus facile une fois que l’opérateur comprend que la commande n’improvise pas. Elle fait exactement ce qu’on lui a dit de faire avec les valeurs de décalage stockées. Les ateliers qui apprennent cette couche bénéficient également de la compréhension de ce que la commande possède réellement dans le flux de travail CNC. La commande ne devine pas où se trouve la pièce. Elle exécute le système de référence que le processus lui a fourni.

Cela signifie que les règles de décalage de l’atelier comptent. Tout le monde doit savoir quelle caractéristique définit X et Y. Tout le monde doit savoir quelle surface définit Z. Tout le monde doit savoir quand les valeurs stockées sont encore valides et quand elles doivent être réétablies. Si ce langage commun est faible, les décalages d’origine restent fragiles, quelle que soit la capacité de la commande.

C’est pourquoi les bons ateliers standardisent la logique de décalage tôt. Cela supprime l’ambiguïté à l’endroit même où l’ambiguïté est la plus coûteuse.

Pourquoi G54 est si important dans le travail répétitif

Une fois que les pièces commencent à se répéter, G54 cesse d’être un code que les débutants mémorisent et devient une partie de l’habitude de production de l’atelier. Un montage stable, une origine documentée et une méthode de vérification reproductible permettent à un programme éprouvé de survivre aux reprises, aux changements d’équipe et au roulement normal des opérateurs sans rouvrir la géométrie à chaque fois.

C’est là que les décalages d’origine montrent leur réelle valeur. Ils supportent une réutilisation disciplinée. Au lieu de modifier le programme parce que le matériau est positionné différemment aujourd’hui, l’atelier corrige la référence de montage au bon endroit. Cela maintient la logique géométrique plus propre et aide le travail répétitif à rester évolutif.

Cela a également de l’importance lors de la comparaison des machines. Les options de palpage, la gestion des décalages, la convivialité de la commande et la documentation du montage affectent tous la rapidité avec laquelle un atelier passe de l’installation à une production stable. Lorsque ces décisions plus larges sur les machines se présentent, il est utile de comparer les devis ligne par ligne plutôt que de juger uniquement sur la course, la broche ou le prix de base. Pour une vue d’ensemble de la famille de machines au-delà de ce sujet de montage, le catalogue de produits Pandaxis est le point de départ utile.

G54 et les décalages d’origine expliqués aux débutants

La réponse pratique est simple. G54 est généralement le premier décalage d’origine stocké qu’une machine utilise pour se souvenir où se trouve le zéro de la pièce d’aujourd’hui par rapport à ses propres coordonnées. La mise en référence indique à la machine où elle se trouve. G54 indique à la machine où se trouve la pièce. Ce n’est pas la même chose, et les débutants qui comprennent cela progressent généralement beaucoup plus rapidement dans le travail de montage.

La façon la plus courte et la plus utile de s’en souvenir est la suivante : G54 est la mémoire de montage. C’est la réponse mémorisée de la machine à l’endroit où cette pièce spécifique commence sur ce montage spécifique. Lorsque cette mémoire est correcte, un bon programme survit à la réalité. Lorsqu’elle est erronée, la machine devient confiante et erronée. Une fois que les débutants voient G54 sous cet angle, une grande partie du montage CNC cesse de sembler mystérieuse et commence à sembler gérable.
