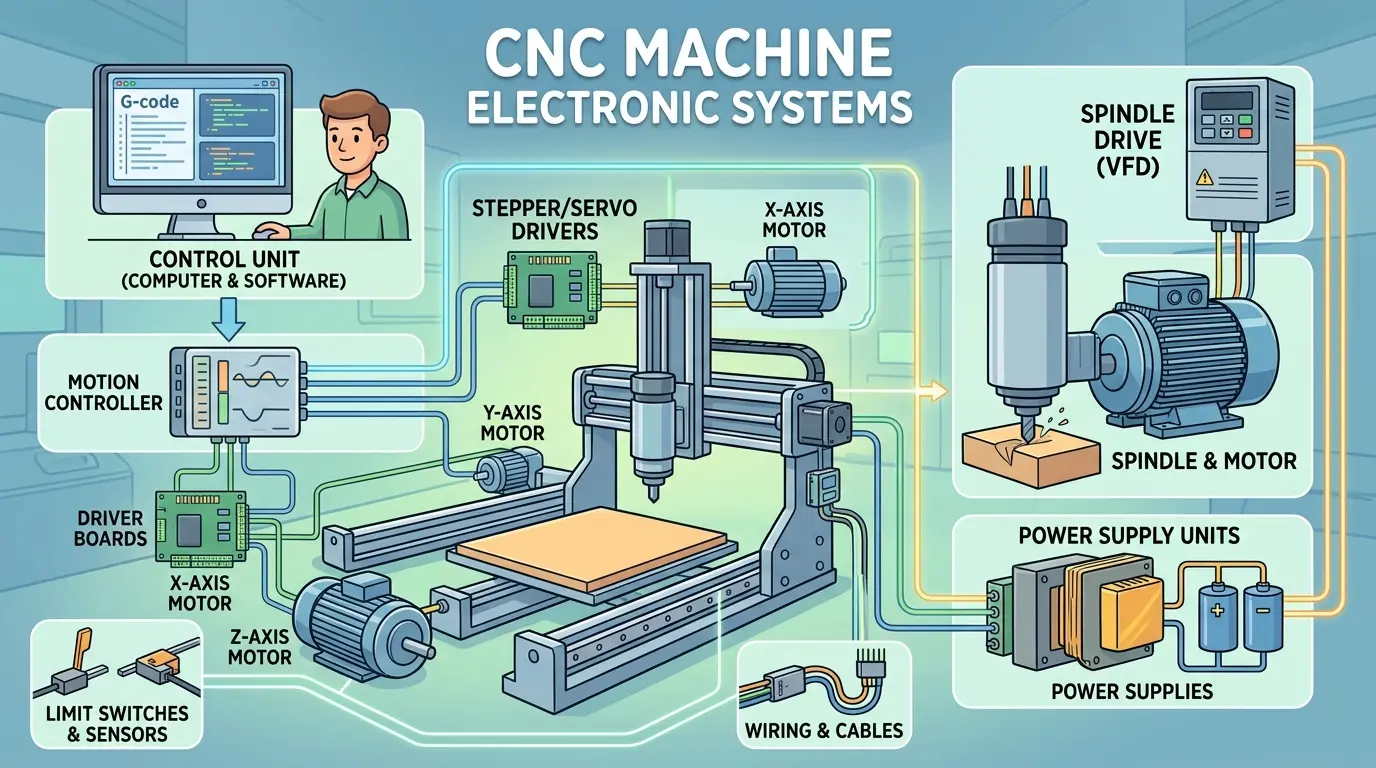

Que sont les composants électroniques dans une machine CNC ?

Les composants électroniques d’une machine CNC deviennent rarement un sujet parce que quelqu’un souhaite un cours sur les armoires et les cartes. Le sujet apparaît généralement lorsque la machine commence à se comporter d’une façon que les opérateurs décrivent avec des mots comme aléatoire, intermittente, hantée ou impossible à reproduire. Un jour, l’axe présente un défaut. Le lendemain, il fonctionne. Un capteur se déclenche au mauvais moment. La broche ne démarre pas comme prévu. Un arrêt d’avance se produit en retard. Ou la machine produit une réponse incohérente alors que la mécanique semble saine.

C’est à ce moment-là que la couche électrique cesse d’être invisible. Les composants électroniques sont utilisés dans une machine CNC pour alimenter le système, traiter les commandes, commuter les dispositifs, lire les retours d’information, protéger les circuits et coordonner le comportement physique de la machine avec les instructions du contrôleur. Sans eux, la mécanique n’est qu’un potentiel. Avec une électronique faible ou défaillante, une bonne mécanique peut encore mal se comporter. La bonne façon d’aborder ce sujet est donc par fonction et par limite de défaillance, et non par une liste générique de pièces de rechange.

La couche électrique n’attire généralement l’attention qu’après que le comportement a cessé d’avoir un sens

Les problèmes mécaniques s’annoncent souvent physiquement. L’électronique s’annonce souvent par la confusion. C’est pourquoi elle fait perdre beaucoup de temps lorsque les équipes ne sont pas organisées autour d’elle. Un câble desserré, une alimentation instable, un détecteur de proximité défaillant, un variateur surchauffé, un relais faible ou un signal de retour parasite peuvent ne pas créer une panne spectaculaire unique. Au lieu de cela, cela crée un comportement incohérent qui incite tout le monde à blâmer le logiciel, la séquence de l’opérateur ou une vague « instabilité de la machine ».

La leçon pratique est simple. Si le comportement de la machine change sans événement mécanique clair, la couche électrique mérite une attention précoce. Cela ne signifie pas que la cause est toujours électronique. Cela signifie que l’électronique et la mécanique doivent être diagnostiquées ensemble, car la machine ne fonctionne bien que lorsque les deux couches sont en accord.

C’est aussi pourquoi l’électronique CNC doit être jugée sur sa maintenabilité, sa protection et sa clarté de diagnostic, et pas seulement sur les noms de marque du devis. La première pièce qui tombe en panne dans l’armoire réelle enseigne généralement à l’atelier ce dont le système dépend réellement.

Les composants d’alimentation décident si l’armoire démarre à partir d’un état stable

Tout commence par la qualité et la distribution de l’alimentation. Les alimentations, filtres, modules de distribution, dispositifs de protection et leur conception d’armoire associée établissent les conditions de base pour un comportement électronique stable. Si la livraison d’énergie est faible, parasite, incohérente ou mal protégée, la machine peut produire des symptômes qui ressemblent à des problèmes de logiciel ou de mouvement, alors que le véritable problème a commencé en amont.

C’est pourquoi un schéma clair ne prouve pas une armoire saine. L’environnement de l’atelier compte. L’accumulation de chaleur, l’infiltration de poussière, une alimentation d’entrée instable, une ventilation négligée et une mauvaise discipline de mise à la terre peuvent toutes dégrader la fiabilité d’un matériel par ailleurs capable. Le résultat n’est souvent pas un arrêt immédiat. C’est une instabilité différée, des pauses intempestives ou une durée de vie des composants qui semble mystérieusement courte.

Pour les acheteurs, cela signifie que la conception de l’armoire et la protection électrique ne sont pas des notes marginales. Pour les équipes de maintenance, cela signifie que des défauts électroniques répétés doivent inciter à examiner l’environnement de l’armoire et les conditions de l’alimentation entrante avant que l’atelier ne commence à remplacer des composants plus intelligents plus en aval de la chaîne.

Les cartes de contrôle et les E/S transforment l’intention du programme en logique machine

Le contrôleur ne peut influencer la machine qu’au travers de la logique électronique. Les cartes, les modules d’E/S, les interfaces et leurs circuits associés reçoivent les signaux, interprètent les commandes et disent au reste du système ce qui doit se passer ensuite. Les entrées provenant des interrupteurs, capteurs, verrouillages, actions de l’opérateur et événements du programme deviennent des sorties qui autorisent, refusent ou déclenchent les fonctions de la machine.

C’est là que de nombreux problèmes intermittents deviennent coûteux. Un signal qui arrive en retard, disparaît ou devient parasité peut modifier le comportement de la machine même si le logiciel et la mécanique sont inchangés. C’est pourquoi les ateliers confrontés à une réponse inexpliquée de la machine devraient comprendre ce que fait la couche d’interface machine. Le problème peut ne pas être l’ensemble du système de contrôle. Il peut s’agir d’un seul point d’interface peu fiable entre l’opérateur, le programme et la logique de l’armoire.

Dans la production quotidienne, ces composants sont importants car ils protègent l’intégrité de la séquence. Une machine n’est aussi prévisible que les transitions logiques qui relient ses opérations.

Les variateurs et l’électronique du moteur rendent le mouvement réel

Le mouvement dans une machine CNC n’est pas créé par le seul contrôle. Il est rendu réel par les variateurs et l’électronique du moteur associée qui traduisent la commande en courant, couple et mouvement contrôlé. C’est là que le positionnement, la réponse, l’accélération et le comportement du moteur deviennent pratiques plutôt que théoriques.

C’est pourquoi la santé du variateur compte autant. Une machine peut avoir un bâti solide, de bons guides et un code correct, mais se déplacer mal si la couche électronique qui alimente les axes est instable. La surchauffe, la non-concordance des paramètres, le vieillissement des composants, les connexions faibles ou les remplacements incompatibles peuvent tous se manifester par des problèmes de mouvement avant que quelqu’un ne réalise que l’électronique en est la cause première.

Les ateliers qui tentent de séparer les problèmes de mouvement mécaniques des problèmes de mouvement électriques bénéficient souvent de l’examen de ce que les systèmes servo CNC sont responsables. Cela ne résout pas le défaut en soi, mais cela aide les équipes à poser de meilleures questions. La machine est-elle incapable de se déplacer correctement, ou le contrôleur est-il incapable de commander un mouvement stable via la couche du variateur ? Ce sont des problèmes différents avec des voies de réparation différentes.

L’électronique destinée à l’opérateur fait également partie de la fiabilité

Les gens pensent souvent à l’électronique uniquement à l’intérieur de l’armoire, mais la couche destinée à l’opérateur fait partie de la même conversation. Les boutons, écrans, commandes pendentives, arrêts d’urgence, dispositifs de jogging, volants, panneaux de saisie et leurs interfaces associées sont tous des composants électroniques qui façonnent la manière dont la machine est utilisée dans le monde réel. S’ils sont confus, peu fiables ou lents à répondre, la discipline de production en souffre même lorsque le matériel d’armoire plus profond est techniquement sain.

C’est pourquoi la couche homme-machine mérite plus de respect dans les décisions de maintenance et d’achat. Une interface faible encourage les contournements, les redémarrages incertains et une reprise de configuration plus lente après des interruptions. Les ateliers qui exécutent des routines de réglage assistées manuellement peuvent constater que la compréhension des fonctions du volant et du MPG change leur façon de penser à la couche électrique. Il ne s’agit pas seulement d’alimentation et de variateurs. Il s’agit aussi de la fiabilité avec laquelle une personne peut communiquer avec la machine sous une pression de production normale.

Une bonne électronique opérateur réduit l’hésitation. Une mauvaise électronique opérateur crée des temps d’arrêt cachés.

Les capteurs, codeurs et interrupteurs indiquent à la machine à quoi ressemble la réalité

Les composants électroniques ne servent pas seulement à dire à la machine quoi faire. Ils servent aussi à apprendre ce que la machine a réellement fait. Les capteurs, codeurs, interrupteurs, palpeurs, fins de course et éléments liés au retour d’information informent le contrôleur si les axes ont atteint leur position, si un événement de référence s’est produit, si une porte est fermée, si un palpeur d’outil a été déclenché, ou si la machine est dans un état sûr pour continuer.

C’est une des raisons pour lesquelles les défauts électroniques peuvent être si trompeurs. Un signal de capteur faible ou un interrupteur peu fiable peut créer ce qui ressemble à une incohérence mécanique. En réalité, la machine peut simplement recevoir de mauvaises informations sur son propre état. Le contrôleur prend alors des décisions parfaitement logiques basées sur une entrée erronée.

Pour la production, l’intégrité du retour d’information est importante car elle protège la confiance dans le cycle. Si le système ne peut pas lire correctement l’état, le temps de configuration augmente, les défauts deviennent moins reproductibles et chaque redémarrage prend plus de temps car personne ne fait entièrement confiance à ce que la machine croit à propos d’elle-même.

Les chaînes de sécurité et les verrouillages sont des composants de production, pas seulement des composants de conformité

Une autre catégorie souvent négligée dans l’électronique CNC est la couche de sécurité et de verrouillage. Les interrupteurs de porte, les relais de sécurité, les circuits d’arrêt d’urgence, les chaînes de validation et les dispositifs associés ne sont souvent discutés que lorsqu’ils empêchent le fonctionnement. Mais dans la production quotidienne, ils influencent la disponibilité plus que les acheteurs ne le pensent, car ils décident si la machine peut transiter en toute sécurité entre les états sans arrêt intempestif.

Si les composants de la chaîne de sécurité ne sont pas fiables, la machine peut sembler mécaniquement et électriquement correcte tout en refusant de se comporter comme prévu. Les équipes perdent alors du temps à rechercher un défaut qui semble illogique parce que la machine « fonctionne presque ». C’est pourquoi cette catégorie doit être entretenue avec le même sérieux que les variateurs et les dispositifs de retour d’information. Son rôle n’est pas seulement la conformité. Son rôle est le contrôle prévisible des états dans des conditions d’usine réelles.

Une machine stable n’est pas seulement une machine qui coupe bien. C’est une machine qui démarre, s’arrête, autorise et récupère proprement sans transformer chaque interruption en événement de diagnostic.

Les relais, contacteurs et dispositifs de protection empêchent les petits problèmes de devenir grands

Ces pièces apparaissent rarement dans les conversations des acheteurs jusqu’à ce que quelque chose cesse de s’alimenter. Pourtant, les relais, contacteurs, dispositifs de protection de circuit, éléments de freinage et composants de commutation associés constituent une part majeure de la fiabilité quotidienne. Leur travail n’est pas glamour. Ils connectent, isolent, commutent et protègent. Mais lorsqu’ils s’affaiblissent, la machine peut se comporter de manière intermittente d’une façon difficile à tracer à moins que l’équipe de maintenance ne pense à cette couche.

C’est là qu’une attention préventive porte ses fruits. L’usure des contacts, la dégradation liée à la chaleur, un mauvais refroidissement de l’armoire et la saleté peuvent tous raccourcir la durée de vie des composants de commutation. Si une machine souffre de problèmes de mise sous tension répétés, de réponses retardées ou de défauts de chaîne de validation inexpliqués, ces dispositifs méritent une inspection avant que l’atelier ne blâme des systèmes plus importants.

Une bonne conception de protection est également importante pour la planification des investissements. Une machine qui isole proprement les défauts et protège judicieusement l’électronique critique est plus facile à récupérer qu’une machine qui permet aux petites perturbations de se propager en pannes plus importantes.

Le câblage, la mise à la terre et l’environnement de l’armoire font partie du système électronique

C’est une erreur de penser aux composants électroniques uniquement comme à des dispositifs nommés. Les câbles, borniers, blindages, mises à la terre, chemins de câbles, connecteurs, ventilateurs, filtres et la propreté de l’armoire font partie du même système de fiabilité. Une mauvaise discipline de câblage peut faire fonctionner une bonne électronique de manière médiocre. Une mauvaise mise à la terre peut créer des problèmes de signal qui font perdre des heures en faux diagnostics. Les armoires surchauffées vieillissent les composants plus rapidement que ne l’indiquent leurs étiquettes.

C’est là que les conditions réelles de l’atelier décident si la conception est robuste. La poussière, les vibrations, l’humidité, une alimentation entrante instable et des habitudes de maintenance précipitées influencent toutes la durée de vie de l’électronique. Une machine peut quitter l’usine avec une électronique saine et devenir peu fiable sur le terrain parce que l’environnement et la routine de maintenance n’ont jamais été traités comme faisant partie du système.

En termes pratiques, l’atelier doit se demander non seulement quels composants sont installés, mais aussi quelles conditions quotidiennes ces composants doivent survivre sans excuse.

Les défauts électriques se font souvent passer pour des problèmes mécaniques

Une règle de diagnostic puissante est de résister à la fausse certitude. Si la machine présente des défauts par intermittence, s’arrête de manière imprévisible, perd un point de référence ou se comporte de manière incohérente entre les équipes, ne présumez pas que la cause est purement électrique ou purement mécanique. Les défauts électriques peuvent imiter le jeu mécanique, un mauvais réglage, des problèmes de détection de rupture d’outil et des erreurs d’opérateur. Un jeu mécanique peut également créer des symptômes qui semblent électriques.

C’est pourquoi l’électronique doit être diagnostiquée dans le cadre du système de mouvement global. Un interrupteur défaillant peut ressembler à un problème de séquence d’opérateur. Un chemin de retour parasité peut ressembler à une instabilité d’axe. Un mauvais connecteur peut ressembler à un problème logiciel car les alarmes apparaissent de manière incohérente. Les équipes qui documentent quand le symptôme apparaît, sous quelle charge, après quelle période de préchauffage et dans quel état de la machine atteignent généralement la cause correcte beaucoup plus rapidement que les équipes qui remplacent des pièces par frustration.

L’électronique n’est pas mystérieuse lorsque le processus de diagnostic est discipliné. Elle devient mystérieuse lorsque l’atelier s’attend à ce que la chance remplace la méthode.

Remplacer des cartes sans expliquer pourquoi elles ont échoué est coûteux

Lorsque les défauts électroniques deviennent frustrants, les ateliers tombent parfois dans le comportement de remplacement de cartes. Remplacer le variateur. Remplacer la carte d’E/S. Remplacer l’alimentation. Remplacer le capteur. Cela peut éventuellement résoudre le problème, mais c’est une habitude de diagnostic coûteuse si la cause réelle est une mauvaise mise à la terre, la chaleur, une alimentation instable, la contamination ou une condition de câblage qui endommage continuellement les remplacements.

L’approche la plus disciplinée consiste à demander ce qui a stressé le composant défaillant. A-t-il fonctionné trop chaud ? L’armoire a-t-elle respiré de la poussière ? Le connecteur était-il desserré ? L’alimentation d’entrée était-elle polluée ? Les vibrations ou l’humidité ont-elles créé un environnement que l’armoire n’a jamais vraiment contrôlé ? Ces questions sont ce qui sépare un remplacement réussi d’un schéma de panne récurrent.

En d’autres termes, l’électronique ne doit pas être réparée comme si elle tombait en panne dans le vide. Elle tombe en panne dans un environnement de machine, et cet environnement explique souvent plus que l’étiquette sur la pièce.

La stratégie des pièces de rechange et la documentation affectent directement le temps de récupération

Une autre différence pratique entre les opérations CNC saines et malsaines est la stratégie des pièces de rechange. Les pannes électroniques peuvent arrêter complètement une machine, et certains remplacements ne sont pas faciles à trouver à court préavis. Cela signifie que la documentation, la connaissance de la compatibilité et une petite liste d’articles critiques en stock comptent souvent plus que ce que les acheteurs pensent.

Cela ne signifie pas que chaque atelier doit surstocker les armoires de contrôle. Cela signifie que l’atelier doit savoir quelles zones électroniques sont des points uniques de défaillance. Un variateur vulnérable, une alimentation critique, un type de capteur courant ou un dispositif de commutation régulièrement stressé peut mériter une attention préventive ou un remplacement en stock si le coût de l’arrêt est suffisamment élevé.

La documentation est tout aussi importante. Si l’équipe de maintenance ne peut pas identifier ce qu’une pièce fait, à quoi elle se connecte, ou quelles alternatives sont compatibles, chaque panne électronique devient plus lente et plus coûteuse que nécessaire.

Dans toutes les catégories de machines Pandaxis, la leçon reste la même

Les acheteurs de Pandaxis peuvent regarder les centres de routage, les machines de nesting, les systèmes laser pour le travail des non-métaux ou les équipements CNC pour la pierre, mais la leçon électronique est similaire pour tous : la fiabilité de la machine n’est pas seulement une question de bâti et de broche. La couche électrique détermine si la machine démarre, détecte, séquence, protège et répond de la même manière chaque jour.

Ce point plus large est plus facile à apprécier lorsque la machinerie est évaluée dans son ensemble plutôt que comme des spécifications techniques vedettes isolées. La gamme de machinerie Pandaxis est utile en ce sens car elle invite les acheteurs à comparer l’adéquation à la production, tandis que la question de l’électronique reste centrée sur la maintenabilité, la discipline de l’armoire et la récupération après panne. La catégorie de machine peut changer. La valeur d’une électronique stable, elle, ne change pas.

Une électronique fiable rend la précision mécanique utilisable

Les composants électroniques d’une machine CNC sont utilisés pour alimenter le système, interpréter les commandes, déplacer les moteurs, lire l’état de la machine, commuter les fonctions et protéger l’équipement contre la propagation des défauts. Cela semble large parce que c’est large. La couche électrique n’est pas un système accessoire. Elle est la raison pour laquelle la capacité mécanique de la machine peut être utilisée de manière prévisible.

La conclusion pratique la plus forte est simple. Si un atelier souhaite un mouvement reproductible, un contrôle de séquence sûr et un temps de récupération raisonnable lorsque des pannes se produisent, il doit traiter les composants électroniques comme des actifs opérationnels, et non comme du remplissage invisible d’armoire. Une bonne électronique rend la précision mécanique utilisable. Une électronique faible rend même une machine robuste plus difficile à apprécier.
