Qu’est-ce qu’un coupleur CNC et quel est son rôle ?

Un coupleur CNC est l’un des plus petits composants de la chaîne d’entraînement d’un axe et l’un des plus faciles à ignorer jusqu’à ce que l’axe cesse de dire la vérité. La machine bouge encore. Le moteur répond toujours. Mais l’inversion devient plus molle, des marques de témoin apparaissent là où les changements de direction comptent, la répétabilité devient moins fiable, ou un chemin autrefois propre commence à sembler mécaniquement suspect. À ce stade, les équipes blâment souvent en premier le réglage du servomoteur, l’usure de la vis, les fixations desserrées ou les paramètres de commande. Parfois, le véritable problème réside dans la courte transition mécanique entre deux arbres.

Cette transition est le coupleur.

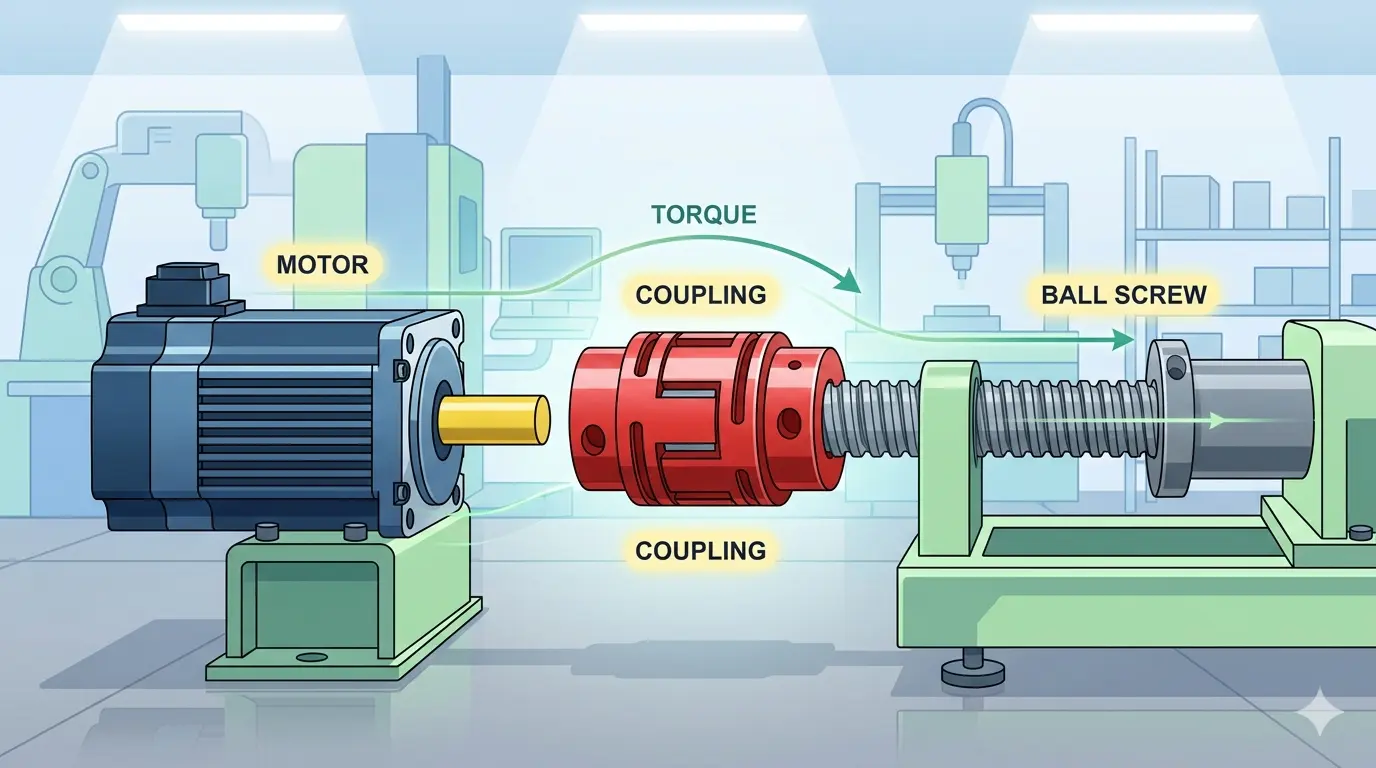

En termes simples, un coupleur CNC relie un élément rotatif à un autre afin que le couple et le mouvement puissent passer du côté moteur au côté entraîné. En pratique, cela signifie souvent arbre moteur à vis à billes, moteur pas à pas à vis mère, moteur à l’entrée du réducteur, ou une autre transition rotative à l’intérieur de la chaîne d’entraînement. Cela semble simple, mais le coupleur n’est pas seulement un connecteur pratique. C’est la pièce qui doit transmettre le mouvement honnêtement tout en survivant au désalignement, aux changements thermiques, aux vibrations, aux inversions répétées et aux erreurs d’assemblage que les machines réelles accumulent au fil du temps.

C’est pourquoi il ne devrait jamais être traité comme du matériel générique. Un mauvais coupleur peut laisser la machine fonctionner tout en rendant silencieusement l’axe moins précis, moins rigide et moins durable que le reste des spécifications ne le suggère.

Le coupleur se trouve là où la commande devient mouvement

La plupart des petites pièces de la transmission comptent parce qu’elles supportent la charge. Le coupleur compte parce qu’il porte la vérité du mouvement.

Si le variateur commande au moteur de tourner d’une quantité précise, l’élément entraîné doit recevoir ce mouvement avec aussi peu de distorsion que l’application le permet. Si l’accouplement ajoute du glissement, une torsion excessive, un jeu caché ou une contrainte de désalignement, la machine peut encore bouger, mais la transition n’est plus propre.

Une fois que cela se produit, les conséquences se propagent vers l’extérieur :

• La répétabilité de position devient moins fiable.
• Les changements de direction semblent plus mous ou plus brusques qu’avant.
• La qualité de surface se détériore là où les inversions comptent.
• Les roulements et les composants de support absorbent des contraintes qu’ils n’étaient jamais censés supporter.

C’est pourquoi un problème de coupleur semble souvent déroutant à ses débuts. La machine n’est pas clairement morte. Elle devient simplement moins honnête.

Où les coupleurs se trouvent généralement dans les machines CNC

Les coupleurs figurent rarement dans les sections de spécifications principales que les acheteurs comparent en premier. Ils vivent à l’intérieur de la chaîne d’entraînement de l’axe, près de l’endroit où le mouvement est transféré d’un arbre au suivant.

Les emplacements courants comprennent :

• Servomoteur vers vis à billes.
• Moteur pas à pas vers vis mère.
• Moteur vers l’entrée du réducteur.
• Entraînement rotatif vers un arbre secondaire.

Cet emplacement est important car il place l’accouplement directement entre la commande et l’exécution. Si le moteur se comporte correctement mais que l’accouplement glisse, se vrille trop ou punit un mauvais alignement, le côté électronique peut sembler sain tandis que le côté mécanique se dégrade silencieusement.

C’est une raison pour laquelle les problèmes de coupleur sont si souvent mal diagnostiqués. La commande semble toujours vivante. L’axe bouge toujours. Le point faible se trouve dans la transition rotative, pas dans le matériel d’entraînement principal.

Ce que l’on demande vraiment au coupleur de faire

Sur le papier, l’accouplement parfait relierait deux arbres parfaitement alignés avec un jeu nul, une rigidité torsionnelle infinie et aucune erreur d’installation. Les machines réelles ne vivent pas dans ce monde.

Les assemblages réels doivent composer avec :

• Un léger désalignement angulaire.
• Un décalage parallèle.
• Un mouvement axial.
• Une croissance thermique.
• Un cumul de tolérances de montage.
• Des accélérations et inversions répétées.

Le coupleur doit survivre à ces conditions sans créer un problème pire ailleurs. S’il est trop rigide pour la condition d’alignement réelle, il pousse les contraintes dans les arbres, les roulements ou les supports. S’il est trop souple, il peut protéger le matériel tout en rendant l’axe moins net et moins répétable.

C’est pourquoi le choix de l’accouplement n’est jamais simplement une recherche de la pièce la plus solide. C’est un équilibre entre la vérité du mouvement et la tolérance au désalignement.

Différents types de coupleurs résolvent différents problèmes de chaîne d’entraînement

Il n’existe pas de meilleur coupleur universel pour chaque axe. Différents types opposent rigidité, amortissement, capacité de désalignement et comportement en service les uns aux autres.

Type de coupleur	Ce avec quoi il aide habituellement	Ce qu’il peut compromettre
Rigide	Transfert de couple direct lorsque l’alignement est vraiment excellent	Transmet les contraintes de désalignement et punit les mauvaises géométries
Hélicoïdal ou à fente	Gère les légers désalignements dans les configurations compactes	Peut introduire trop de conformité torsionnelle pour certains axes de précision
À soufflet	Forte rigidité torsionnelle avec une certaine capacité de désalignement contrôlée	Plus sensible aux dommages, à la qualité d’installation et au coût
Type Oldham	Utile lorsque le désalignement parallèle est important	Peut s’user différemment en cas d’inversions fréquentes ou de service plus lourd
Type à griffes ou élastomère	Ajoute de l’amortissement et atténue certaines vibrations	Souvent moins souhaitable lorsque la vérité du mouvement prime sur l’amortissement

Le but n’est pas de mémoriser les types comme si l’un était toujours supérieur. Le but est de faire correspondre l’accouplement aux conditions réelles de la transmission. Si l’atelier remplace une unité défaillante par « ce qui correspond aux alésages », il ne prend pas vraiment une décision d’accouplement. Il espère que l’axe tolérera un compromis inconnu.

Vous ne pouvez pas maximiser la rigidité, le jeu nul et la tolérance au désalignement en même temps

C’est le compromis qui piège de nombreuses décisions de rénovation et de maintenance. Les acheteurs veulent souvent une rigidité torsionnelle maximale, un jeu nul et une tolérance généreuse au désalignement en une seule pièce. Les conceptions réelles équilibrent toujours ces qualités.

Si l’application exige un comportement d’inversion très net et une vérité de position propre, la rigidité devient plus importante. Si l’assemblage ne peut pas garantir un alignement quasi parfait des arbres, une certaine tolérance au désalignement devient plus importante. Si l’axe s’inverse fréquemment et que le chemin expose toute mollesse immédiatement, le jeu et le comportement de torsion deviennent plus visibles.

C’est pourquoi un accouplement qui semble plus sûr sur le papier peut encore être erroné en service. Une conception plus flexible peut survivre à une géométrie imparfaite mais ramollir suffisamment l’axe pour que cela apparaisse dans la finition. Une conception plus rigide peut sembler meilleure brièvement tout en surchargeant silencieusement le matériel environnant parce que le problème d’alignement n’a jamais été résolu.

Une bonne sélection de coupleurs commence donc par se demander quel problème le coupleur doit absorber et quel problème doit être corrigé ailleurs par un meilleur alignement, un meilleur support ou un assemblage plus honnête.

Le glissement, la torsion et le jeu sont différentes histoires de défaillance

De nombreuses équipes décrivent un problème de coupleur comme un « jeu » dans l’axe, mais cela peut signifier plusieurs défaillances mécaniques différentes.

Le jeu signifie généralement une perte de mouvement lors de l’inversion. La torsion signifie que l’entraînement reste connecté mais se tord plus que ce que l’application peut tolérer avant que le côté entraîné ne rattrape son retard. Le glissement signifie que l’interface entre le coupleur et l’arbre ne maintient plus le couple honnêtement. Ce ne sont pas des modes de défaillance interchangeables, et ils ne pointent pas vers la même solution.

Cette distinction est importante car les symptômes peuvent se chevaucher. Un moyeu qui glisse peut créer une perte de position évidente. Une conformité excessive peut se manifester plus subtilement dans la qualité de surface, la sensation d’inversion ou la précision géométrique fine. Un véritable jeu peut apparaître le plus clairement sur les trajectoires avec des changements de direction fréquents.

La leçon pratique est simple : n’inspectez pas un coupleur uniquement pour voir s’il est visiblement cassé. Inspectez-le pour savoir quel type de malhonnêteté de mouvement il introduit dans l’axe.

Les axes servo et les axes pas à pas perçoivent les coupleurs différemment

Le type de moteur ne décide pas à lui seul du choix du coupleur, mais il affecte la manière dont les problèmes de coupleur se manifestent. Un axe servo expose souvent rapidement une conformité cachée car le reste du système est capable d’une réponse plus nette. Un axe pas à pas peut encore être fortement affecté par l’accouplement, mais le profil des symptômes peut sembler différent en fonction de la marge de charge, du comportement d’inversion et des attentes globales de rigidité de la machine.

C’est pourquoi l’affirmation « cet accouplement a fonctionné sur une autre machine » est une preuve faible. La même famille de coupleurs peut se comporter de manière acceptable dans une chaîne d’entraînement et mal dans une autre, car le système environnant demande un compromis différent entre rigidité, amortissement et tolérance au désalignement.

En d’autres termes, les coupleurs ne vivent pas en isolation. Ils vivent à l’intérieur du comportement de l’axe.

Un remplacement plus rigide peut rendre un mauvais assemblage plus coûteux

Lorsqu’un axe devient mou ou imprécis, l’instinct est souvent d’installer un coupleur plus rigide. Parfois, c’est exactement ce qu’il faut. Parfois, cela ne fait que déplacer les dégâts.

Si la cause profonde réelle est un mauvais alignement d’arbre, des roulements de support usés, un support moteur décalé ou un problème de géométrie de rénovation, un coupleur plus rigide peut réduire un symptôme tout en transférant plus de contrainte dans les arbres, les roulements ou le matériel de montage. L’axe peut sembler plus net, mais la chaîne d’entraînement supporte désormais une géométrie non résolue plus durement.

C’est pourquoi une rigidité plus élevée ne doit jamais être traitée comme une mise à niveau automatique. Elle n’aide que lorsque le reste de l’assemblage est suffisamment honnête pour la supporter. Sinon, le nouvel accouplement peut simplement déplacer le point de défaillance en aval vers quelque chose de plus coûteux.

Indices de défaillance qui pointent tôt vers le coupleur

Les problèmes de coupleur sont souvent subtils avant d’être catastrophiques. La machine fonctionne encore, c’est pourquoi les équipes continuent de chercher ailleurs.

Les premiers indices utiles comprennent :

• Un son plus dur lors de l’accélération ou de l’inversion.
• Un jeu fin apparaissant sur un axe qui semblait auparavant stable.
• Une incohérence de position qui semble mécanique plutôt qu’électronique.
• Des marques de témoin ou des défauts de finition là où les changements de direction comptent.
• De la chaleur, du grippage ou des marques inhabituelles près de la connexion moteur-vis.
• Une fissuration, une usure ou un mouvement du moyeu visibles.
• Un desserrage récurrent de la pince ou de la vis de pression.

Ces symptômes sont importants car ils sont suffisamment précoces pour arrêter un problème plus grave. Si l’atelier attend la défaillance totale du coupleur, la machine peut déjà avoir sollicité les roulements de support, endommagé les interfaces d’arbre ou gaspillé beaucoup plus de temps en dépannage qu’une correction planifiée n’en aurait nécessité.

Le remplacement n’est pas seulement un travail d’adaptation d’alésage

L’une des habitudes de maintenance les plus coûteuses consiste à remplacer un coupleur comme s’il s’agissait d’un manchon générique. Faire correspondre les diamètres d’arbre, serrer les moyeux, redémarrer la machine et passer à autre chose. Cela ne fonctionne que lorsque l’application d’origine était indulgente. De nombreux axes CNC ne le sont pas.

Un remplacement approprié doit examiner :

• Le type de coupleur.
• La taille de l’arbre et la profondeur d’engagement.
• La méthode de serrage ou de fixation du moyeu.
• L’état de l’extrémité de l’arbre.
• La qualité réelle de l’alignement.
• Le schéma d’inversion et de charge.
• Si la pièce d’origine a échoué parce que l’application était erronée, et non pas parce que la pièce était faible.

Si un accouplement tombe en panne anormalement tôt, répéter le même choix sans diagnostic est risqué. Une défaillance précoce est souvent un indice que la chaîne d’entraînement demande au coupleur d’absorber un problème qui devrait être corrigé ailleurs.

Les erreurs d’installation détruisent rapidement les bons coupleurs

Même le coupleur correct peut tomber en panne prématurément s’il est mal installé. Les erreurs d’installation courantes incluent :

• Forcer les arbres ensemble sous un désalignement résiduel.
• Utiliser des extrémités d’arbre bavurées ou endommagées.
• Régler les arbres trop profondément ou trop superficiellement dans les moyeux.
• Verrouiller complètement un côté avant que l’assemblage ne soit correctement positionné.
• Traiter le coupleur comme un manchon rigide qui devrait résoudre le désalignement par la force.

Ces erreurs sont particulièrement courantes lors des maintenances urgentes. La machine s’arrête, le remplacement est effectué rapidement, et la production reprend sans une véritable vérification de la géométrie ou de l’état de l’arbre. Des semaines plus tard, l’axe semble à nouveau erroné, et le nouveau coupleur est blâmé alors que la cause sous-jacente est restée en place.

La règle la plus sûre est de traiter le remplacement du coupleur comme une correction du système de mouvement, et non comme un échange de consommable.

Les problèmes récurrents de coupleur signifient généralement que le coupleur signale quelque chose de plus gros

L’accouplement lui-même est souvent la première pièce à se plaindre d’un problème plus vaste. Des problèmes de coupleur répétés peuvent indiquer :

• Un mauvais alignement moteur-vis.
• Un support moteur décalé ou faible.
• Des roulements de support de vis à billes usés.
• Une charge excessive de l’axe.
• Un impact répété ou un comportement de fin de course brutal.
• Une géométrie de rénovation qui n’a jamais été correctement corrigée.

En ce sens, le coupleur est souvent un messager. Le remplacer par une pièce plus solide peut simplement déplacer les dégâts vers un matériel plus coûteux si la vraie cause est ailleurs.

C’est pourquoi les défaillances récurrentes de coupleur méritent une inspection plus large de l’alignement, de l’état du support, du chemin de charge et de la vérité du montage plutôt qu’une commande de remplacement rapide.

Les machines d’occasion et les rénovations se révèlent souvent ici

Les zones de coupleur méritent une inspection plus approfondie sur les équipements d’occasion et les rénovations car elles préservent souvent l’historique des décisions précipitées concernant la transmission. Un moteur a été changé. Une plaque de support a été adaptée. Un ensemble vis a été conservé d’une configuration plus ancienne. L’accouplement est alors devenu la pièce censée pardonner tout ce que le reste de la rénovation n’avait pas résolu.

Les acheteurs doivent être attentifs à :

• Des types de coupleurs mixtes sur des axes similaires.
• Des marques de témoin provenant d’un glissement du moyeu.
• Un mauvais engagement de l’arbre.
• Des entretoises improvisées ou une géométrie non standard.
• Un grippage de l’arbre ou une usure inhabituelle près des moyeux.
• Des signes indiquant que le désalignement a été « géré par l’accouplement » au lieu d’être corrigé mécaniquement.

Ces détails ne tuent pas automatiquement l’affaire. Mais ils changent la façon dont le système de mouvement doit être évalué honnêtement. Une démonstration soignée ne peut pas effacer une zone de coupleur improvisée si la machine doit plus tard vivre sous de véritables charges d’inversion et de production.

C’est pourquoi il est utile de comparer les devis de machines et les détails des machines ligne par ligne plutôt que de se fier uniquement aux allégations de mouvement de haut niveau. Les petits détails de la transmission en disent souvent plus sur la construction que le langage marketing.

Pourquoi cela importe aux lecteurs de Pandaxis

Les lecteurs de Pandaxis évaluent souvent la qualité des machines, le risque des équipements d’occasion, l’honnêteté des rénovations et la fiabilité à long terme plutôt que d’acheter des coupleurs en tant que produits de catalogue autonomes. C’est exactement pourquoi le sujet est important. Une petite pièce de la chaîne d’entraînement peut révéler si la machine a été assemblée et entretenue avec une véritable discipline mécanique.

Si la question du coupleur semble liée au tableau plus large de la transmission et de la commande, il est également utile de comprendre comment les composants d’alimentation, de sécurité et de commande CNC sont liés les uns aux autres. Le coupleur est mécanique, mais les symptômes qu’il crée sont souvent interprétés à tort comme des problèmes électriques, de servomoteur ou de commande. La connaissance des machines s’améliore lorsque la transition entre ces systèmes est comprise.

C’est le pont utile de Pandaxis ici : le coupleur est petit, mais il expose souvent l’honnêteté de la machine plus rapidement que les composants plus glorifiés.

Le coupleur porte plus que le couple

Un coupleur CNC relie les éléments rotatifs de la transmission afin que le mouvement commandé puisse passer du moteur à la vis, au réducteur ou au matériel d’axe associé sans faire semblant que l’assemblage est parfait. Parce qu’il se trouve directement entre la commande et la livraison, il mérite bien plus de respect que sa taille ne le suggère.

Le bon accouplement équilibre la rigidité, le comportement de jeu et la tolérance au désalignement pour ce dont l’axe a réellement besoin. Le mauvais accouplement peut encore laisser la machine fonctionner tout en rendant silencieusement la chaîne d’entraînement moins fidèle. C’est pourquoi la sensation d’inversion, la dérive de répétabilité et les petites marques de témoin près des changements de direction devraient placer le coupleur beaucoup plus haut sur la liste d’inspection que la plupart des équipes n’en ont l’habitude.

C’est une petite pièce, mais elle porte une grande responsabilité. Pas seulement le couple. L’honnêteté du mouvement.
