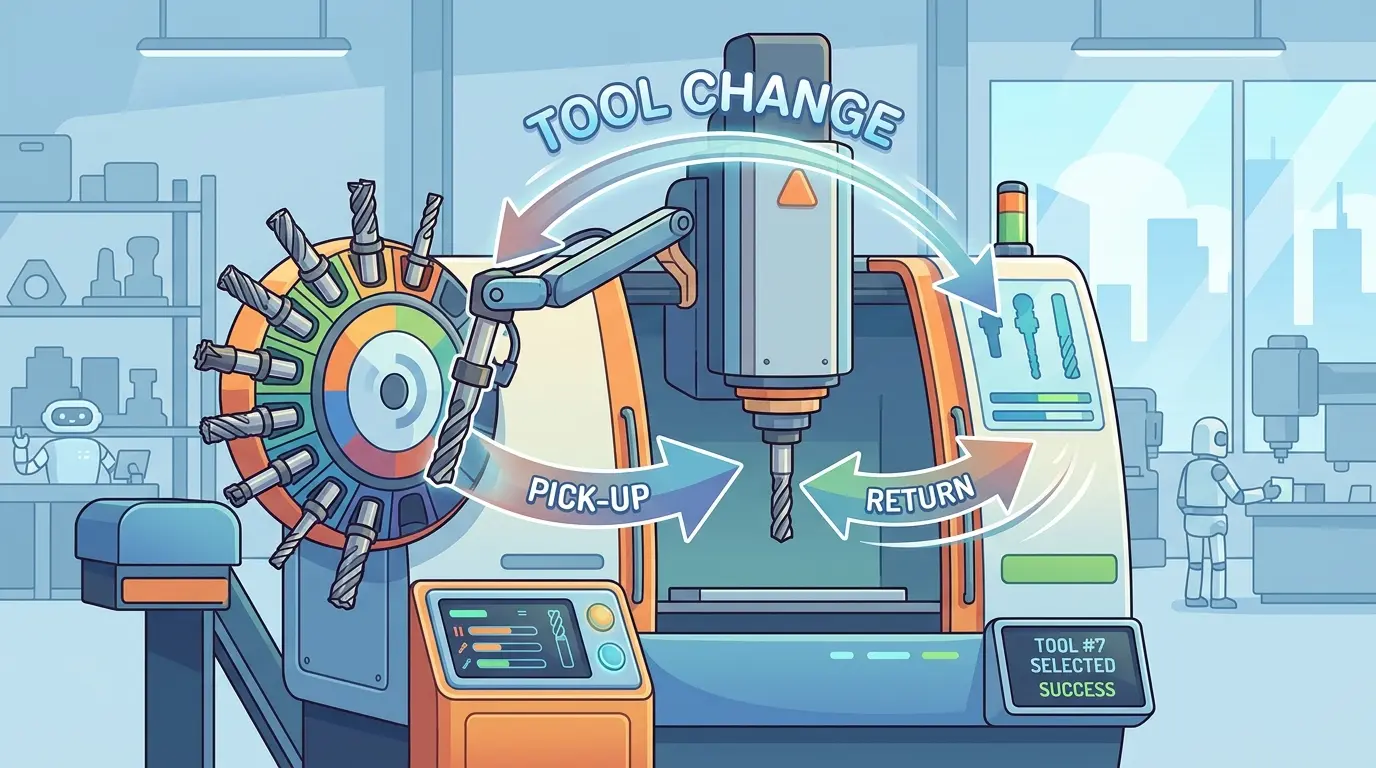

Qu’est-ce que l’ATC dans le CNC ? Les bases du changeur automatique d’outils

ATC dans le secteur CNC désigne le changeur automatique d’outils. Il s’agit du mécanisme et de la logique de commande qui permettent à une machine de changer d’outils sous contrôle du programme, sans qu’il soit nécessaire d’arrêter la machine pour que l’opérateur desserre un porte-outil, charge un nouvel outil, confirme les décalages et redémarre manuellement le cycle. En termes de production simples, l’ATC existe pour protéger la continuité de la broche. Il est important lorsque la machine perd continuellement des minutes productives à cause d’interruptions répétées pour les changements d’outils.

C’est pourquoi l’ATC est souvent mal compris. Certains acheteurs le considèrent comme une fonction de prestige ou comme un signe par défaut d’une machine avancée. Une interprétation plus juste est beaucoup plus simple : l’ATC est une réponse à un goulot d’étranglement mesurable. Si le temps d’arrêt de la broche entrave régulièrement le débit, la cohérence ou l’efficacité de l’opérateur, le changement automatique d’outils mérite une attention sérieuse. Dans le cas contraire, il peut ajouter des coûts et de la complexité plus rapidement qu’il n’ajoute de la valeur.

La vraie question n’est pas « Voulez-vous un ATC ? »

La vraie question est : « À quelle fréquence le changement manuel d’outils interrompt-il le travail qui paie réellement les factures ? » Ce changement de perspective est important car de nombreux ateliers achètent en se basant sur l’apparence plutôt que sur les schémas d’interruption. Ils imaginent une flexibilité future, mais ils ne mesurent pas la fréquence à laquelle les pièces nécessitent vraiment plusieurs outils, le temps que les opérateurs passent bloqués à la broche, ou la quantité de temps perdue chaque jour en changements manuels répétés plutôt qu’en usinage productif.

Une fois que vous formulez la décision de cette façon, l’ATC devient plus facile à évaluer. Ce n’est pas une amélioration pour l’orgueil. C’est une amélioration pour les cycles qui perdent du temps de manière répétée au même point.

Ce qu’un changeur automatique d’outils inclut réellement

Un système ATC est plus qu’une rangée de logements pour outils. C’est un système coordonné impliquant le stockage des outils, le mouvement de transfert, le comportement de desserrage et de maintien de la broche, le suivi de l’identité des outils, et une logique de commande qui maintient le bon outil au bon endroit et au bon moment. Si une partie de cette chaîne devient peu fiable, l’avantage de l’automatisation disparaît rapidement.

C’est pourquoi l’ATC doit être traité comme un système de machine, et non comme une option décorative. Une machine équipée d’un ATC exige de l’atelier qu’il gère les porte-outils, les décalages, les affectations de logements et le comportement de récupération avec beaucoup plus de discipline qu’un flux de travail avec changement manuel n’en exige habituellement.

D’où vient habituellement le retour sur investissement

Le retour sur investissement vient rarement d’un seul moment spectaculaire. Il vient de la disparition de petites interruptions répétées. La machine s’arrête moins souvent. L’opérateur est sollicité moins souvent. Les pièces nécessitant plusieurs outils suivent le flux avec moins de pauses. Le processus devient plus facile à standardiser car la même séquence d’outils peut être rappelée encore et encore sans dépendre d’une personne pour la reconstruire manuellement.

Un changement manuel peut sembler insignifiant. Cinquante par équipe ne le sont pas. C’est le cœur économique de l’ATC.

Quand l’ATC a un sens immédiat

L’ATC a généralement un sens fort lorsque l’atelier rencontre une combinaison des conditions suivantes :

• Les pièces nécessitent couramment plusieurs outils en un seul cycle.
• La même séquence multi-outils se répète assez souvent pour justifier l’automatisation.
• Les opérateurs perdent trop de temps debout devant la machine pour les échanges d’outils.
• La machine est censée fonctionner plus longtemps avec moins d’attention directe.
• L’atelier peut gérer les porte-outils, les décalages et la discipline du magasin de manière cohérente.

Lorsque ces conditions sont réunies, l’ATC n’est pas un luxe. C’est souvent une réponse pratique à un goulot d’étranglement que l’atelier peut déjà voir.

Quand les changements manuels d’outils restent gagnants

Les changements manuels ont encore du sens lorsque le mélange de pièces est simple, le nombre d’outils est faible et la machine passe la majeure partie de sa journée sur des travaux courts ou des tâches avec un seul outil. Dans cet environnement, l’ATC peut améliorer la brochure plus que le résultat en usine. La machine devient plus chère, le système de porte-outils devient plus exigeant et la charge de maintenance augmente même si le flux de travail n’avait pas vraiment besoin de l’automatisation.

C’est particulièrement courant dans les petits ateliers qui recherchent la polyvalence et supposent que l’ATC fait automatiquement partie de ce tableau. Parfois oui. Parfois, cela n’ajoute que de la complexité à un travail qui aurait été exécuté de manière acceptable avec une discipline manuelle.

L’ATC change le comportement de l’atelier, pas seulement le matériel de la machine

Une fois qu’une machine dispose d’un ATC, la gestion des outils devient un système d’exploitation quotidien. Les porte-outils doivent rester organisés. Les affectations de logements doivent rester fiables. Les longueurs d’outils et les décalages doivent être gérés de manière cohérente. La récupération après un problème d’outil doit être comprise par les personnes qui font réellement fonctionner la machine.

Cela signifie que l’ATC récompense les ateliers disciplinés et expose rapidement les habitudes négligentes. Un atelier qui ne peut pas maîtriser les informations sur les outils peut découvrir que l’automatisation crée une catégorie d’erreur différente plutôt que de supprimer proprement les interruptions.

Le coût caché est généralement la discipline de gestion des outils

Les acheteurs se concentrent souvent sur le prix de la machine et le nombre de logements, mais la réalité la plus coûteuse peut être la discipline de gestion des outils. Les porte-outils coûtent de l’argent. Les outils de rechange coûtent de l’argent. Un chargement incorrect du logement peut coûter des pièces, des montages, ou pire. Les routines de configuration doivent être plus propres. Les gens doivent comprendre comment se remettre des défauts d’outils sans transformer une simple interruption en collision ou en rebut.

Cela ne signifie pas que l’ATC est risqué par nature. Cela signifie que le rendement dépend de la préparation de l’atelier à gérer le système de soutien qui rend l’automatisation fiable.

Les flux de travail sur défonceuse et menuiserie montrent clairement la logique

Dans la menuiserie et le travail des panneaux, l’ATC devient facile à justifier lorsque la machine alterne constamment entre le fraisage, le rainurage, le perçage, l’alésage, le profilage, ou d’autres étapes spécifiques à l’outil répétées sur la même famille de pièces. Si la machine passe la journée à alterner entre ces opérations, l’ATC protège la continuité et réduit l’interruption de l’opérateur d’une manière que l’atelier ressent immédiatement.

Si les travaux sont beaucoup plus simples, l’argument s’affaiblit. Une machine qui utilise principalement un seul outil de coupe sur des travaux simples peut ne pas avoir besoin d’ATC aussi désespérément que les acheteurs le pensent. La décision appartient à la structure du flux de travail, non pas à savoir si la machine a l’air industrielle dans le catalogue.

Une solide justification interne commence par les minutes perdues

La meilleure façon de justifier en interne l’achat d’un ATC n’est pas par l’ambition. C’est par les minutes perdues. Comptez combien de fois les opérateurs arrêtent la broche pour changer d’outils. Comptez combien de fois les cycles multi-outils se répètent. Comptez combien de temps est consacré à la manipulation manuelle qui ne crée pas réellement de valeur sur la pièce. Une fois que ces minutes sont visibles, la décision concernant l’ATC devient beaucoup plus claire.

C’est l’une des raisons pour lesquelles les achats solides d’ATC proviennent généralement d’ateliers qui connaissent déjà leur goulot d’étranglement. Les achats faibles proviennent d’ateliers qui veulent se prémunir contre le futur mais n’ont pas prouvé que l’interruption pour changement d’outil est vraiment l’endroit où la journée perd de la capacité.

Pourquoi certains ateliers surachetent l’ATC

L’ATC est suracheté lorsque les acheteurs imaginent une complexité qui n’arrive jamais. Ils envisagent des travaux futures avec de nombreux outils, de longs cycles sans surveillance et une production hautement standardisée, mais la machine finit par passer la majeure partie de sa vie sur des travaux simples. Le résultat est une machine plus chère avec plus de composants à entretenir et plus d’organisation de porte-outils à gérer, mais sans suffisamment d’activité multi-outils répétée pour rentabiliser la fonction.

C’est pourquoi un examen honnête de la charge de travail est important. L’ATC doit être acheté parce qu’il résout un modèle de production répété, et non parce qu’il flatte la spécification de la machine.

Ce qu’il faut comparer dans les devis au-delà du nombre de logements

Lorsque les fournisseurs proposent des machines avec ATC, les acheteurs doivent comparer plus que le nombre d’outils que le magasin peut contenir. Les questions les plus utiles sont :

• Combien de positions d’outils sont réellement utilisables pour le travail réel ?
• De quel système de porte-outils et de quel inventaire d’outils l’atelier aura-t-il besoin ?
• Dans quelle mesure la machine est-elle facile à configurer, à récupérer et à entretenir après un problème d’outil ?
• Que se passe-t-il lorsque la logique du magasin, l’affectation des logements ou le mappage des outils se trompent ?
• La machine résout-elle un véritable goulot d’étranglement de cycle ou offre-t-elle simplement une liste de fonctionnalités plus avancées ?

Ce sont des questions d’achat plus solides car elles relient le changeur au comportement de production plutôt qu’au marketing des fonctionnalités.

La taille du magasin et la capacité utilisable ne sont pas la même chose

Un autre point que les acheteurs oublient est que le nombre de logements annoncé ne correspond pas automatiquement à la flexibilité pratique quotidienne. Certains ateliers utilisent un ensemble d’outils restreint et utilisent la majeure partie du magasin efficacement. D’autres découvrent que les outils en double, les sauvegardes pour l’usure, les fraises spécialisées, les outils de palpage ou les porte-outils spécifiques au travail consomment l’espace plus rapidement que prévu. Un grand magasin peut encore sembler serré si le mélange de travaux change constamment.

C’est pourquoi les acheteurs devraient penser en termes de capacité utilisable pour leurs pièces réelles, et non en termes de capacité maximale sur une brochure. La bonne question n’est pas seulement de savoir combien de logements existent. C’est de savoir combien de ces logements restent utiles une fois que les véritables habitudes de gestion des outils de l’atelier sont chargées dans la machine.

La discipline de récupération est presque aussi importante que la vitesse de changement

Les discussions sur l’ATC se concentrent souvent sur la rapidité, mais le comportement de récupération est presque aussi important. Tôt ou tard, un outil s’usera de manière inattendue, une affectation de logement devra être corrigée, ou un changement de configuration forcera l’opérateur à intervenir. Lorsque cela se produit, l’atelier a besoin d’une méthode claire pour récupérer sans créer de confusion dans les décalages, le mappage des logements ou l’état des pièces.

C’est là qu’une bonne possession d’ATC se sépare d’une possession superficielle. Un atelier qui peut récupérer proprement après un événement d’outil transforme le changeur en un atout de production fiable. Un atelier qui panique chaque fois que la séquence est interrompue peut posséder le matériel sans maîtriser pleinement le flux de travail.

Où cela s’intègre dans un flux de travail Pandaxis

Pandaxis est directement pertinent ici car le changement automatique d’outils affecte souvent le débit réel dans le CNC de menuiserie industrielle, en particulier lorsqu’une machine est censée effectuer plusieurs opérations sans intervention manuelle répétée. Si l’acheteur essaie de décider si une fonctionnalité de machine plus avancée mérite vraiment le capital supplémentaire, il est utile de consulter comment Pandaxis encadre la logique d’investissement derrière l’équipement CNC industriel lorsque le flux de travail bénéficie réellement de la mise à niveau. Si l’acheteur compare déjà des devis et veut savoir comment l’ATC doit être jugé par rapport au reste de la portée de la machine, il est également utile de lire comment comparer les devis de machines CNC sans laisser une fonctionnalité attrayante cacher des détails d’intégration plus importants. Ces liens sont importants car l’ATC est rarement la seule décision concernant la machine dans le devis.

La règle la plus simple pour décider

Si une machine a besoin à plusieurs reprises de plusieurs outils en un seul cycle ininterrompu et que les changements manuels interrompent clairement le débit, l’ATC mérite une sérieuse considération. Si la gamme de travaux est simple, le nombre d’outils est faible et l’opérateur ne perd pas un temps significatif à la broche, l’ATC peut toujours être souhaitable, mais il doit être traité comme optionnel plutôt qu’essentiel.

Cette règle n’est pas tape-à-l’œil, mais elle est fiable. L’ATC rentabilise son investissement lorsque le flux de travail lui donne des chances répétées de supprimer les interruptions. Sans ces occasions, la machine peut devenir plus sophistiquée sans devenir plus productive.

Achetez-le pour supprimer un goulot d’étranglement spécifique

ATC dans le domaine CNC signifie changement automatique d’outils sous contrôle de la machine afin que le travail multi-outils puisse se poursuivre avec moins d’interruptions manuelles. Sa valeur est réelle lorsque les changements d’outils répétés se situent directement sur le chemin critique de la production. Sa valeur est plus faible lorsque la machine a rarement besoin de plus d’un outil à la fois ou lorsque l’atelier n’est pas prêt à gérer les outils de manière systématique.

C’est la façon la plus utile de penser à cette fonctionnalité. Achetez-la pour supprimer un goulot d’étranglement spécifique que vous pouvez déjà voir, et non parce que le changement automatique d’outils ressemble à la version adulte de la machine. Lorsque l’interruption est réelle, le retour sur investissement est généralement réel aussi. Lorsque l’interruption est imaginaire, la fonctionnalité devient souvent un moyen plus coûteux de posséder le même cycle.
