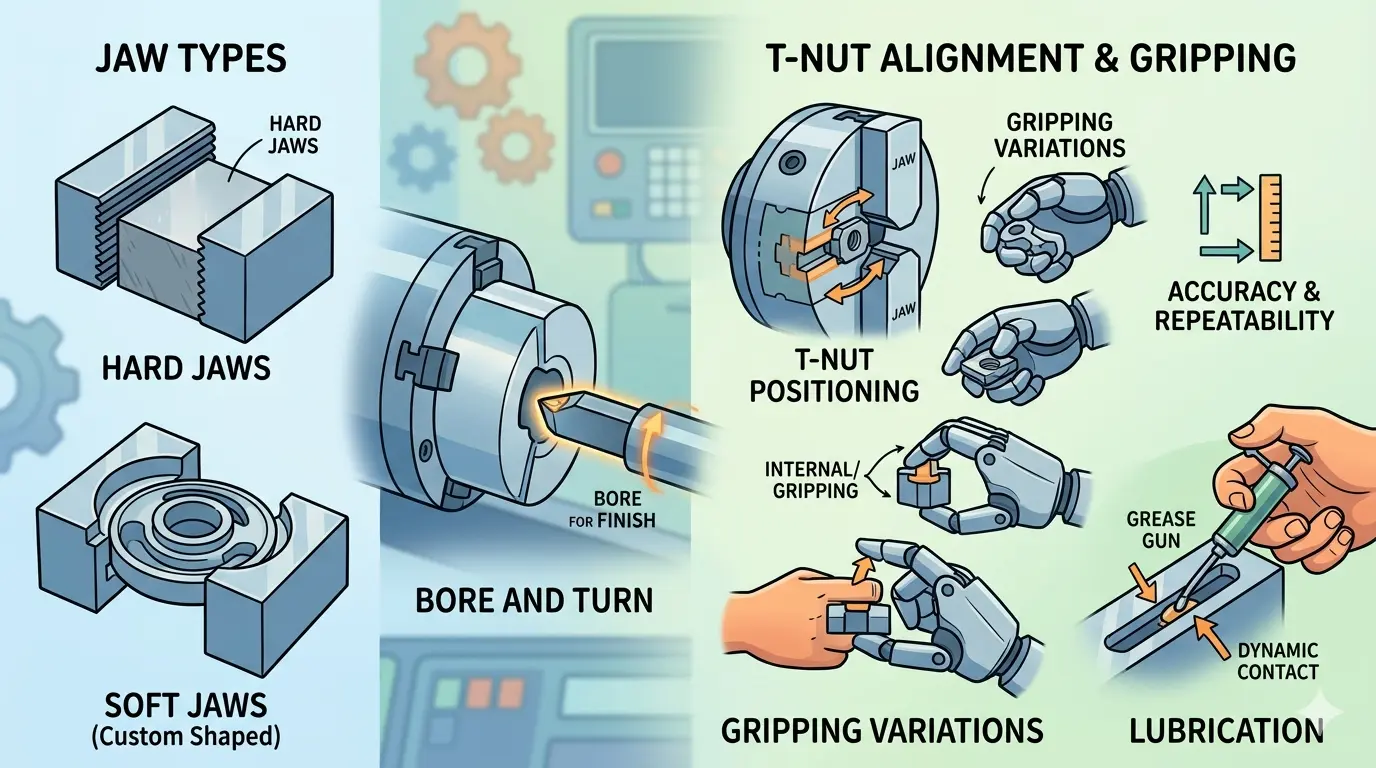

Qu’est-ce que le réglage de mâchoire CNC ?

Le réglage des mors de tour CNC est le processus de préparation des mors du mandrin afin qu’une pièce tournée soit maintenue au bon endroit, avec le bon motif de contact, et avec une répétabilité suffisante pour résister à la coupe sans glisser ni se déformer. Sur le papier, cela semble routinier. Sur le sol de l’atelier, c’est l’un des moyens les plus rapides de transformer un processus stable en un processus non fiable.

Lorsque le réglage des mors est incorrect, les symptômes ressemblent souvent à autre chose. Les opérateurs commencent à chercher des corrections d’outils, des conditions de broche ou des modifications de programme alors que le vrai problème a commencé au niveau du mandrin. C’est pourquoi le réglage des mors mérite d’être traité comme une étape de contrôle de processus, et non comme une simple habitude de réglage.

Ce Que Couvre Réellement le Réglage des Mors

Le réglage des mors est plus large que le simple serrage du mandrin. Dans les travaux de tournage courants, cela inclut généralement :

• La sélection de mors durs, de mors doux, de mordaches ou d’un agencement de mors personnalisé.
• La décision du diamètre et de la longueur de préhension.
• La définition de l’emplacement de la zone de contact sur la pièce.
• Le choix d’une force de serrage qui maintient sans déformer excessivement.
• L’alésage des mors doux dans les bonnes conditions pour les travaux répétitifs.
• La vérification de la répétabilité de la pièce après plusieurs cycles de rechargement.

Chacun de ces choix affecte la manière dont la pièce est maintenue de manière fiable. Le mors ne se contente pas d’empêcher la pièce de tomber. Il positionne la pièce, résiste aux efforts de coupe et peut ajouter de la déformation avant même que l’outil n’entre en contact avec la matière.

Un Mauvais Réglage des Mors Se Présente Généralement Comme un Problème Différent

L’une des raisons pour lesquelles ce sujet est mal compris est qu’un mauvais réglage des mors s’annonce rarement clairement. La pièce peut montrer du faux-rond, du broutage, de la conicité, des variations de finition ou une dérive d’une pièce à l’autre, même si la machine et le programme semblent sains.

Cela rend le dépannage plus lent qu’il ne devrait l’être. Les ateliers qui maîtrisent bien le tournage vérifient généralement le bridage tôt, car les erreurs de préhension peuvent donner l’impression qu’une bonne machine est instable.

Un Tableau des Symptômes Aide à Cibler Plus Rapidement

Le tableau ne prouve pas que chaque problème commence au mandrin. Il montre simplement pourquoi le réglage des mors devrait figurer en haut de la liste de diagnostic.

Le Motif de Contact est Plus Important Que Beaucoup d’Ateliers ne l’Admettent

Un bon réglage des mors ne consiste pas à serrer fort. Il s’agit de serrer correctement. La zone de contact doit soutenir la géométrie de la pièce sans concentrer la force au point de plier, marquer ou déformer la pièce.

Un montage qui semble sûr sur une ébauche épaisse peut être totalement inadapté pour un tube à paroi mince, une pièce à courte préhension ou un composant qui sera repris ultérieurement. C’est pourquoi les mors doux sont si courants pour les travaux de précision répétitifs. Ce n’est pas un rituel. Ils permettent au motif de contact de correspondre plus fidèlement à la pièce.

Mors Durs, Mors Doux et Mordaches Résolvent des Problèmes Différents

Les ateliers parlent souvent de la sélection des mors comme s’il existait une seule valeur par défaut correcte. Ce n’est pas le cas.

• Les Mors Durs Sont Durables et Pratiques, Mais ne Sont Pas Automatiquement les Meilleurs pour un Travail de Précision Répétitif.
• Les Mors Doux Sont Utiles Lorsque la Famille de Pièces Justifie d’Usiner le Contact pour Correspondre à la Géométrie.
• Les Mordaches ou Solutions de Contact Spéciales Aident Lorsque le Marquage, les Formes Spéciales ou les Surfaces Fragiles Sont le Principal Risque.

Le bon choix dépend de la famille de pièces, du matériau, du volume de répétition attendu et du risque de déformation. L’habitude est une mauvaise règle de décision ici.

La Longueur de Préhension et la Force de Serrage Doivent Correspondre à la Coupe

De nombreuses erreurs de réglage des mors proviennent d’une simple inadéquation entre la façon dont la pièce est serrée et la façon dont la coupe charge la pièce. Une longueur de préhension trop faible peut permettre le mouvement. Une force de serrage trop élevée peut déformer la pièce avant le début de l’usinage. Les coupes interrompues, les sections minces, les pièces courtes ou les forces de coupe plus élevées rétrécissent toutes la fenêtre de sécurité.

Pour cette raison, le réglage des mors ne peut pas se résumer à « suffisamment serré ». La préhension doit convenir à la géométrie et à l’effort de coupe. Sinon, le mandrin soit ne tient pas correctement, soit endommage la pièce en essayant de la maintenir de manière sécurisée.

La Reprise Révèle Souvent une Mauvaise Logique de Première Phase

Les opérations secondaires sont l’endroit où une décision négligente sur les mors devient souvent coûteuse. Si la pièce doit être retournée, re-prise ou alignée à partir d’une caractéristique usinée, le premier choix de réglage des mors doit protéger ces exigences ultérieures.

C’est l’une des raisons pour lesquelles une bonne planification de montage commence par l’itinéraire complet, et non seulement par le premier serrage. Une préhension qui semble correcte pour l’enlèvement de matière de la première phase peut créer des problèmes de concentricité en deuxième phase, des marques de mors sur une future référence, ou un mauvais accès aux surfaces qui nécessitent réellement un contrôle.

Le Travail Répétitif Ne Devrait Pas Dépendre de la Mémoire

Dès qu’un travail de tournage se répète, la logique éprouvée des mors doit être capturée. Les enregistrements de montage utiles incluent souvent :

• Le type et l’identification des mors.
• Le diamètre de préhension.
• L’emplacement du contact.
• La condition d’alésage des mors doux.
• Des notes spéciales de support ou de chargement.
• Le point d’inspection qui a confirmé que le montage se répétait correctement.

Cette documentation fait plus que raccourcir le temps de réglage. Elle réduit la variation due à l’opérateur et rend le dépannage beaucoup plus rapide lorsque le processus dérive.

Le Succès des Mors Doux Dépend de Conditions Correspondantes, Pas Seulement du Numéro de Pièce

Les ateliers disent parfois qu’ils utilisent correctement les mors doux alors qu’ils veulent dire que les mors ont déjà été alésés pour un travail similaire. Ce n’est pas suffisant. La préparation des mors doux ne protège la répétabilité que lorsque la condition d’alésage, l’état de serrage et les hypothèses de support correspondent encore au montage de production réel.

Les changements dans la tolérance de la matière première, la longueur de préhension, la pratique de serrage ou le routage des opérations secondaires peuvent rendre un montage de mors plus ancien moins fiable qu’il ne l’était autrefois. La défaillance est généralement subtile. Elle se manifeste souvent par une perte de répétabilité rampante plutôt que par un crash évident ou un défaut catastrophique.

Les Acheteurs Devraient Interroger les Fournisseurs sur le Bridage, Pas Seulement sur les Allégations de Tolérance

Lorsque les acheteurs externalisent des pièces tournées, ils se concentrent souvent sur les listes de machines, les tolérances indiquées ou les délais. Ces éléments sont importants, mais la discipline de bridage l’est aussi. Un fournisseur qui ne peut pas expliquer comment il serre les pièces à paroi mince, protège une géométrie difficile ou contrôle la répétabilité lors des rechargements représente toujours un risque process, même si le devis semble soigné.

C’est là que l’évaluation des fournisseurs recoupe une discipline d’approvisionnement plus large. Les acheteurs comparant des fournisseurs de tournage peuvent également souhaiter consulter notre guide complet sur la comparaison des partenaires de tournage et la manière d’évaluer les devis.

Jugez la Préhension Avant de Blâmer le Programme

Le réglage des mors de tour CNC est la préparation contrôlée des mors du mandrin afin que le travail de tournage soit maintenu avec précision, répétabilité et fiabilité pour l’opération. Son importance est pratique : une mauvaise préhension peut imiter de nombreuses autres défaillances et envoyer l’atelier dans la mauvaise direction diagnostique.

La règle la plus simple est toujours la meilleure. Jugez la préhension avant de blâmer le programme, la plaquette ou la machine. Si le réglage des mors est mauvais, tout l’itinéraire repose sur une base faible.
