Explication de l’usinage CNC 3D : Ce qui change lorsque les pièces nécessitent des surfaces complexes

by pandaxis / vendredi, 01 mai 2026 / Published in Non classé

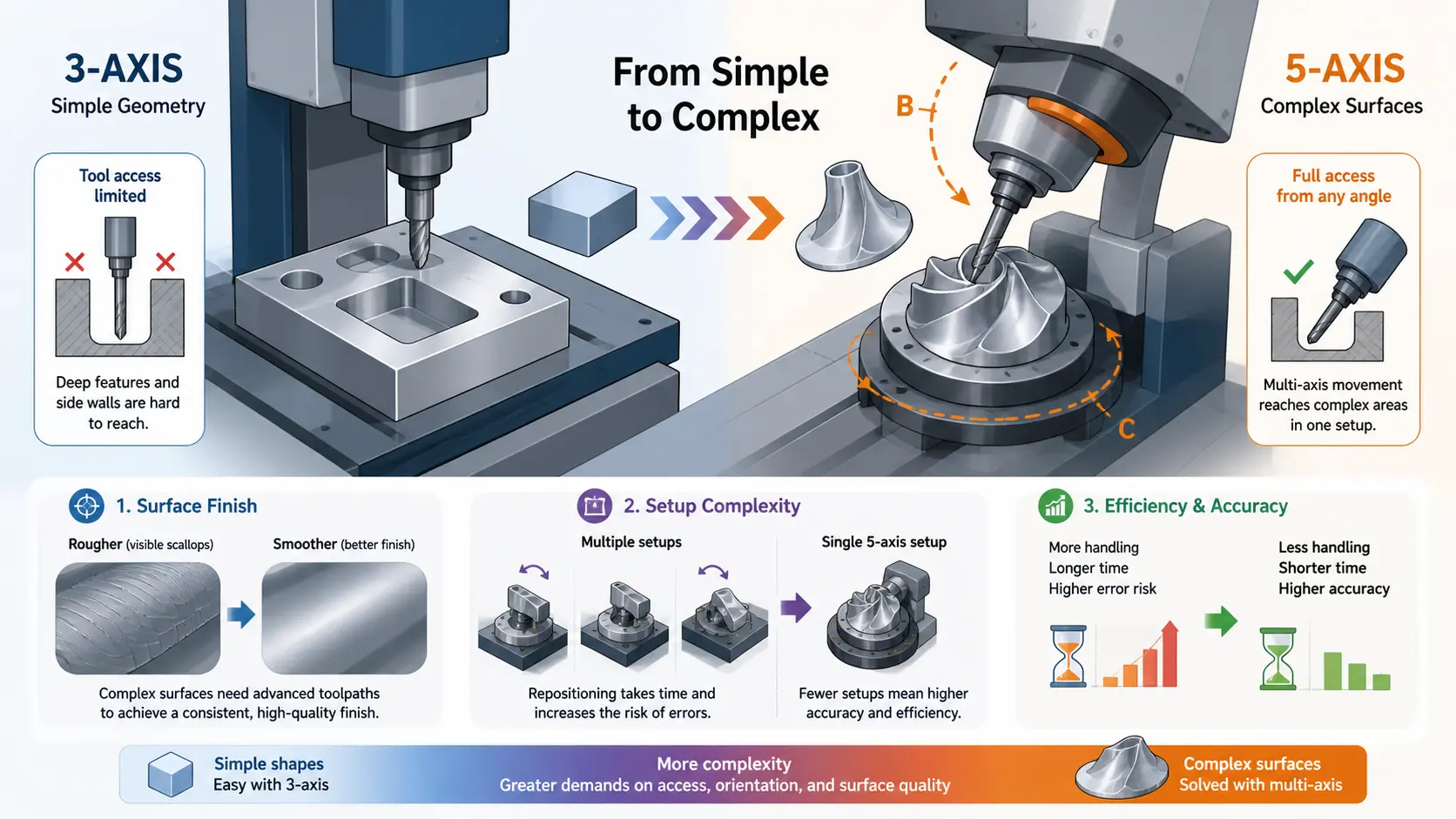

3D CNC Machining Explained What Changes When Parts Need Complex Surfaces

Lorsqu’une pièce passe de faces planes et de poches simples à des courbes fusionnées, des reliefs sculptés, des rayons variables ou des surfaces à écoulement continu, la question de l’usinage change immédiatement.

L’atelier ne juge plus le travail uniquement par le taux d’enlèvement de matière. Il juge comment maintenir la fraise stable sur une forme changeante, comment protéger l’état de surface visible tout au long d’un long trajet d’outil, comment maintenir la pièce sans obstruer la surface, et comment inspecter une géométrie qui ne peut être réduite à quelques dimensions simples.

Telle est la véritable signification productive de l’usinage CNC 3D.

La surface commence à contrôler le flux de travail

Sur un travail prismatique ordinaire, la conversation commence souvent par les dimensions, l’accès de l’outil et la vitesse d’enlèvement de matière.

Sur un travail de surface complexe, les priorités se déplacent vers :

  • Continuité de finition.
  • Qualité du raccordement.
  • Portée de la fraise.
  • Dégagement du porte-outil.
  • Méthode d’inspection.

Une pièce peut donc sembler simple en CAO et rester difficile à produire. Un panneau à contour peu profond peut exiger plus de réflexion sur les traces d’outil, la surépaisseur de ponçage et la qualité visible qu’un bloc rempli de trous.

Définir les critères d’acceptation avant de choisir l’équipement

La première question sérieuse sur un travail 3D n’est pas le nombre d’axes. C’est l’acceptation.

Un profil interne caché peut tolérer une approche très différente d’une face exposée qui sera revêtue, polie, scellée ou inspectée sous une forte lumière.

Avant de présélectionner une voie d’équipement, l’équipe doit définir :

  1. Si la surface est fonctionnelle, esthétique, ou les deux.
  2. Si le ponçage, le polissage ou le raccordement manuel sont autorisés.
  3. Si les stries, les lignes de démarcation ou les transitions de raccord importent en aval.
  4. Comment la pièce sera réellement approuvée : ajustement, aspect, gabarit, comparaison CAO, ou une autre méthode.

Tant que ces points ne sont pas explicites, la sélection de la machine reste vague.

L’accès décide généralement si le travail reste économique

De nombreuses usines débattent trop tôt du choix entre 3 axes, 4 axes ou 5 axes. En pratique, l’accès est souvent la variable qui décide si la voie reste économique.

Les vallées profondes, les transitions étroites, les courbes inversées et les longues surfaces balayées mettent toutes au défi la capacité de la fraise à rester courte, stable et correctement alignée.

Une pièce peut être techniquement usinable sur une plateforme plus simple et constituer néanmoins un mauvais choix de production. La voie peut nécessiter des configurations supplémentaires, des outils plus longs, des montages complexes ou des reprises de référence répétées rien que pour atteindre la géométrie.

Le but n’est pas d’acheter le système de mouvement le plus impressionnant. Le but est de donner à la fraise un accès répétable avec la portée instable la plus faible et le moins d’étapes de manutention inutiles possible.

L’ébauche, la demi-finition et la finition deviennent une seule stratégie de surface

Sur les pièces plus simples, l’ébauche et la finition sont souvent traitées comme des étapes familières. Sur les surfaces complexes, chaque étape influence la suivante de manière beaucoup plus directe.

  • L’ébauche doit laisser une condition stable pour les outils ultérieurs.
  • La demi-finition décide souvent si l’outil de finition rencontre une charge stable ou variable.
  • La finition expose la direction du trajet, le pas de décalage et la logique de raccordement d’une manière que les pièces prismatiques ne font souvent pas.

Les ateliers qui gèrent bien le travail 3D ne traitent pas la finition comme une simple réflexion esthétique après coup. Ils traitent l’ébauche, la demi-finition et la finition comme un seul plan de surface connecté.

La portée de l’outil et le pas de décalage deviennent des décisions commerciales

Le travail de surface complexe modifie la manière dont l’outillage doit être jugé.

La question pratique n’est pas seulement le diamètre de la fraise. C’est aussi la portée, l’interférence du porte-outil, le risque de déflexion et le type de strie que la surface peut tolérer.

Une voie peut sembler rapide en temps de broche et être lente en coût total de travail si la main-d’œuvre de finition paie plus tard pour une mauvaise portée ou des décisions de pas de décalage agressives.

C’est l’une des principales raisons pour lesquelles les acheteurs interprètent mal le coût de l’usinage 3D. Ils voient le temps machine et oublient à quel point le coût a été repoussé vers la finition manuelle.

Le bridage doit protéger à la fois l’accès et l’intégrité de la forme

En bridage 3D, le montage doit remplir deux tâches à la fois : stabiliser la pièce et rester hors du chemin.

Cela signifie que l’équipe doit se demander :

  • Quelles surfaces doivent rester accessibles en une seule configuration.
  • Combien d’orientations sont réellement nécessaires.
  • Quelles références peuvent survivre à plusieurs opérations.
  • Si les choix de support risquent de déformer une forme visible.

Sur les pièces simples, un bridage faible peut se manifester par une dimension manquée. Sur les surfaces complexes, il peut se manifester par une incohérence de raccordement qui ne devient évidente que sous l’éclairage final ou lors de l’ajustement final.

La FAO et la simulation font partie de l’ingénierie des procédés

Le travail de surface complexe exige généralement plus de la FAO que ce que les primo-accédants attendent.

Les trajets d’outil nécessitent une simulation plus robuste. Les collisions du porte-outil et du montage comptent davantage. La gestion des révisions compte davantage car un petit changement de géométrie peut forcer une refonte plus large du plan de finition.

Les ateliers qui gèrent bien le travail 3D ne traitent pas la FAO comme une simple conversion de bureau. Sur ces travaux, le trajet d’outil fait partie du plan de fabrication.

L’inspection doit correspondre à la fonction réelle de la surface

Une surface complexe peut sembler correcte et créer pourtant des coûts en aval. Elle peut passer quelques cotes ponctuelles et déclencher néanmoins des heures de polissage, des problèmes d’ajustement, des difficultés d’étanchéité ou des défauts de qualité visibles après revêtement ou installation.

Selon le travail, l’inspection peut nécessiter :

  • Comparaison CAO.
  • Contrôles de sections critiques.
  • Gabarits.
  • Ajustement contre une pièce conjuguée.
  • Évaluation par numérisation.
  • Revue de finition sous éclairage réel.

Si les critères d’acceptation restent vagues, l’usinage, la qualité et le client finiront par juger des choses différentes.

3 axes, positionnement indexé, ou 5 axes complets ?

Le choix de la machine devient plus clair lorsqu’il est formulé autour du problème que le mouvement supplémentaire résout réellement.

Problème réel dans la voie Ce qui le résout souvent le mieux
L’accès reste raisonnable et les configurations multiples ne détruisent pas la cohérence 3 axes peuvent encore être suffisants
La pièce nécessite plusieurs orientations stables mais pas une réorientation continue pendant la coupe Le positionnement indexé peut résoudre la plupart du problème
L’angle de la fraise doit changer pendant la coupe pour préserver la portée, la finition ou un mouvement sans collision Le 5 axes simultané complet devient plus intéressant

L’erreur est de supposer que « 3D » signifie automatiquement le système d’axes le plus avancé.

Le matériau change la meilleure stratégie, mais la géométrie reste prédominante

La même géométrie se comporte différemment dans le bois, les panneaux dérivés du bois, la pierre, l’aluminium, les composites et d’autres matériaux.

Cela compte dans les flux de travail pertinents pour Pandaxis. Dans la production de meubles et de panneaux, un composant profilé peut appartenir à des flux de travail CNC de panneautage plus larges où le contournage, la découpe et le perçage sont coordonnés autour du flux de matière. Dans la fabrication de plans de travail et d’éléments architecturaux, une géométrie d’apparence similaire peut appartenir à des flux de travail CNC pour la pierre où la sculpture, le surfaçage et le polissage suivent une logique de production différente.

La géométrie ne choisit pas la machine seule. La géométrie interagit avec le matériau, l’attente de finition et le flux de l’usine.

Séparez le risque de lancement du coût de production en série

Le travail de surface complexe implique souvent un effort de lancement élevé car la programmation, la simulation, le réglage du montage, la planification de l’inspection et les hypothèses de finition doivent tous être prouvés.

Une fois stabilisée, la production en série peut être beaucoup plus calme.

Pour cette raison, il est utile de comparer les devis de machines-outils ligne par ligne au lieu de traiter toutes les « offres d’usinage 3D » comme interchangeables. La question importante n’est pas seulement le taux horaire. Ce sont les hypothèses qui devaient être vraies pour que ce taux ait un sens.
