Explication du contrôleur CNC : son rôle et comment en choisir un

Un contrôleur CNC est souvent décrit comme le cerveau de la machine, mais ce raccourci masque ce que les acheteurs doivent réellement évaluer. Une meilleure description est que le contrôleur est la couche qui transforme l’intention numérique en comportement sur le plancher de production. Il interprète le programme, coordonne les mouvements, gère l’état de la machine, traite les alarmes, supervise les entrées et sorties, et décide à quel point la machine reste compréhensible lorsque le travail ordinaire cesse d’être parfait.

C’est pourquoi le choix du contrôleur va bien au-delà d’une simple préférence logicielle. Deux machines peuvent toutes deux revendiquer une précision acceptable, des formats de code pris en charge et un matériel stable, tout en offrant une sensation complètement différente en fonctionnement quotidien. L’une peut sembler calme, prévisible et facile à redémarrer après un problème. L’autre peut bien fonctionner uniquement lorsque rien ne l’interrompt. Le contrôleur est généralement l’une des principales raisons de cette différence.

Les acheteurs tombent dans le piège lorsqu’ils comparent les contrôleurs comme des marques plutôt que comme des systèmes d’exploitation pour la production. Ils se concentrent sur la conception de l’écran, les menus ou la popularité en ligne avant de poser des questions plus difficiles. Que se passe-t-il lorsque la machine est mise en référence au début du poste ? Quelle est la clarté de la gestion des décalages ? À quel point est-il facile pour un nouvel opérateur de comprendre le chemin d’alarme ? Dans quelle mesure le contrôleur s’adapte-t-il à un palpeur, un changeur d’outils, un système d’aspiration, des dispositifs de lubrification, une chaîne de sécurité ou une logique de montage personnalisée ? Et dans quelle mesure la fiabilité de la machine dépend-elle d’une seule personne expérimentée qui se souvient comment récupérer après une interruption ?

Ce sont les questions qui révèlent si un contrôleur se contente d’exécuter du code ou soutient réellement une production reproductible.

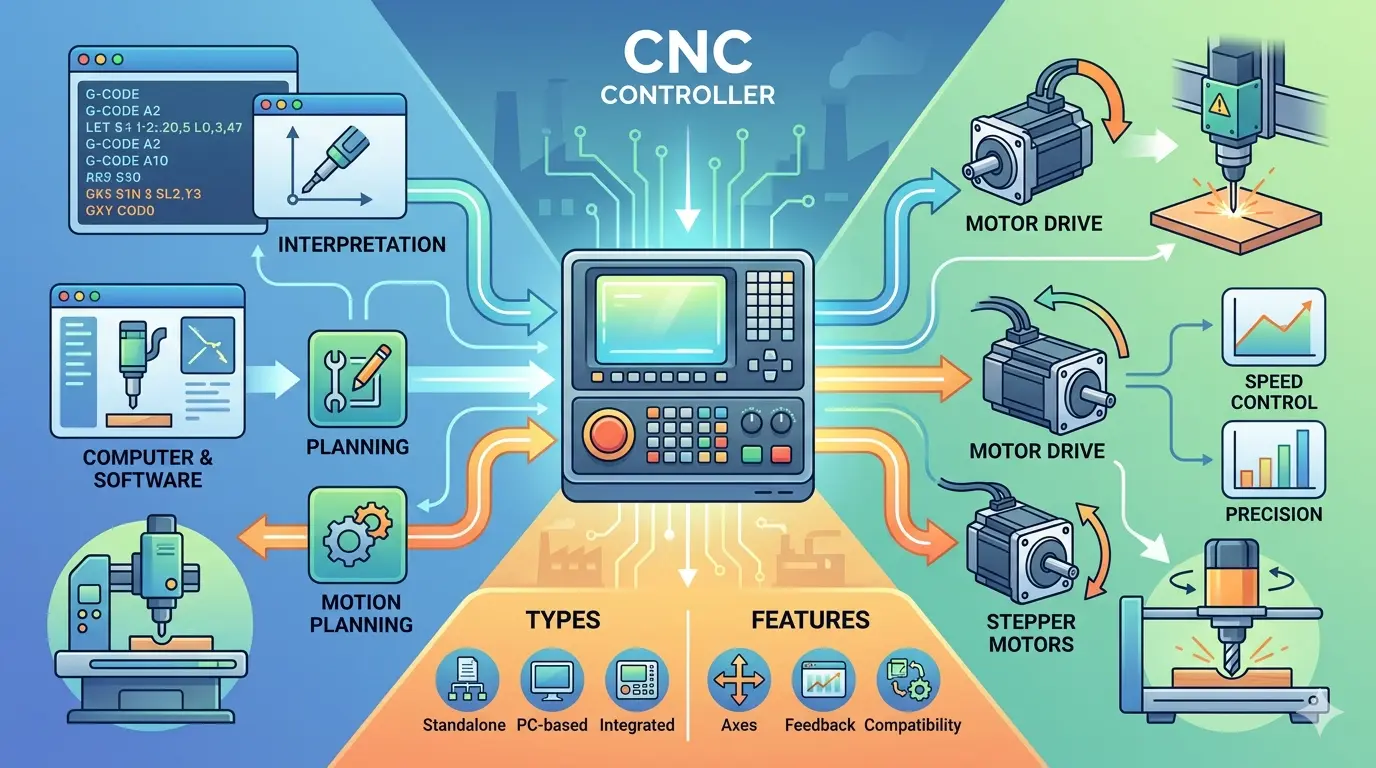

Ce que le contrôleur fait réellement à l’intérieur d’un système CNC

Au niveau le plus élémentaire, le contrôleur prend les instructions d’usinage et les transforme en actions coordonnées. Cela semble simple jusqu’à ce que vous vous rappeliez combien de choses doivent rester synchronisées en même temps. La machine a besoin de connaissance de la position, de planification des mouvements, de contrôle de la vitesse, de logique de démarrage et d’arrêt, de gestion des limites, de gestion des références, de contrôle des périphériques et de retour d’information pour l’opérateur. Le contrôleur se trouve au centre de tout cela.

En termes pratiques, il régit plusieurs couches de comportement de la machine :

• Comment les systèmes de coordonnées sont établis et maintenus.
• Comment les commandes de mouvement sont fusionnées en un mouvement d’axe réel.
• Comment les instructions d’avance et de broche sont interprétées.
• Comment la mise en référence, la recherche de point zéro et le zéro machine sont gérés.
• Comment les capteurs, les interrupteurs et les dispositifs auxiliaires alimentent le cycle.
• Comment l’opérateur voit les alarmes, l’état, les dépassements de consigne et les options de récupération.

Ceci est important car le contrôleur ne se contente pas d’envoyer des instructions. Il interprète également les conditions qui reviennent de la machine. Un moteur ne peut bouger que si le système comprend où il se trouve, quelles conditions sont sûres, quelle commande suit, et quelle voie d’exception s’applique lorsque quelque chose tourne mal. Le contrôleur est l’endroit où ces décisions deviennent utilisables ou source de confusion.

C’est pourquoi les acheteurs devraient cesser de considérer le contrôleur comme une ligne de caractéristiques dans un devis de machine. Il fait partie de la logique de fonctionnement de la machine. Si cette logique est claire, la machine entière devient plus facile à approuver. Si cette logique est floue, même un matériel respectable commence à sembler fragile.

Pourquoi l’état de la machine est plus important que le style de l’interface

De nombreuses comparaisons de contrôleurs commencent par l’écran. C’est compréhensible car l’écran est ce que les acheteurs voient en premier. Mais le style de l’interface n’est pas le problème central. La question plus profonde est de savoir si le contrôleur maintient un état de machine clair.

L’état de la machine signifie que le contrôleur peut répondre, sans ambiguïté, à l’endroit où la machine pense se trouver, quel décalage est actif, si la référence a été établie, quelles hypothèses d’outil sont en jeu, quelles limites s’appliquent et ce que la machine fera si l’opérateur appuie sur le départ cycle après une interruption. Cette clarté est ce qui sépare un contrôleur qui a l’air moderne d’un qui est vraiment fiable.

Cela se voit immédiatement lors de la configuration. Un opérateur n’a pas besoin d’un bel écran si le processus de mise en référence, de prise de contact, de sélection du bon système de coordonnées et de confirmation de l’origine active est encore facile à mal interpréter. Les ateliers qui se soucient d’une discipline de réglage fiable finissent généralement par se soucier beaucoup de la qualité du contrôleur, car le contrôleur décide si ces étapes quotidiennes semblent structurées ou improvisées.

C’est aussi pourquoi un rappel sur la discipline des décalages de pièce dans l’utilisation courante en atelier aide souvent les acheteurs à formuler leurs questions sur le contrôleur plus clairement. Le but n’est pas de mémoriser la terminologie. Le but est de voir si la couche de contrôle aide les opérateurs à confirmer l’état de la machine avant que la leçon ne soit apprise par la casse.

Si l’état de la machine est évident, la configuration devient plus rapide et plus calme. Si l’état de la machine est à moitié visible et à moitié supposé, la machine peut encore produire des pièces, mais elle le fera avec une tension inutile intégrée à chaque changement de série.

La qualité du mouvement dépend de plus que des moteurs et de la mécanique

Lorsque les acheteurs parlent de qualité de coupe, ils commencent souvent par la puissance de la broche, le matériel du servo, les guides linéaires ou la rigidité du bâti. Ces facteurs comptent. Mais le contrôleur façonne toujours la façon dont le mouvement devient une qualité de pièce.

Le contrôleur influence si la machine se déplace en douceur à travers des segments courts, comment elle gère les angles, comment elle équilibre l’accélération avec la fidélité de la trajectoire, et comment elle maintient un comportement prévisible lorsqu’un programme passe de lignes simples à une géométrie plus complexe. Dans le fraisage, le profilage, la gravure ou les travaux à fort contournage, cette différence peut affecter la qualité des bords, la stabilité du cycle et la confiance de l’opérateur à exécuter le même travail à nouveau le lendemain.

Il ne s’agit pas d’affirmer que le contrôleur crée seul la précision. Il s’agit plutôt de dire que le contrôleur détermine avec quelle efficacité le potentiel mécanique de la machine est transformé en mouvement reproductible. Une machine rigide avec une couche de contrôle faible peut encore sembler saccadée, incohérente ou trop dépendante d’une programmation prudente. Un contrôleur bien adapté aide la machine à se comporter de manière plus cohérente sous des charges de travail réelles.

Les acheteurs devraient donc demander non seulement si les axes bougent, mais aussi avec quelle prévisibilité le contrôle gère les transitions, les interruptions et les variations dans la complexité du programme. Une machine construite pour le travail répétitif sur panneaux peut nécessiter un type de stabilité de contrôle. Une machine utilisée pour des travaux mixtes, des contours complexes, des pièces uniques fréquentes ou des rénovations peut exposer des forces et des faiblesses différentes. La qualité du mouvement n’est pas uniquement une question de matériel. C’est une question de système.

Les opérateurs jugent les contrôleurs à travers la configuration, les alarmes et les redémarrages

Les démonstrations commerciales rendent presque tous les contrôleurs acceptables car le programme est déjà préparé, la machine est déjà référencée et le présentateur sait déjà quels boutons éviter. La production réelle est moins indulgente.

Les opérateurs jugent un contrôleur à travers des moments petits mais coûteux :

• La première séquence de mise en référence de la journée.
• La première vérification du décalage de pièce après un changement de montage.
• La première alarme lors d’un travail urgent.
• Le premier outil cassé au milieu d’une pièce.
• Le premier programme interrompu qui doit reprendre sans conjectures.
• La première passation de poste où quelqu’un d’autre doit rapidement comprendre l’état de la machine.

Si le contrôleur garde ces moments clairs, la machine gagne la confiance. S’il les transforme en énigme, l’atelier commence à construire des habitudes basées sur la prudence, des solutions de contournement et des connaissances de l’informel. Ce coût caché est ce que beaucoup d’acheteurs manquent.

La gestion des alarmes mérite une attention particulière ici. Un bon système d’alarme ne se contente pas de faire clignoter un code. Il aide l’opérateur à comprendre quelle condition a changé, ce que la machine suppose maintenant et ce qui doit être vérifié avant que le travail ne continue. Sans cette clarté, chaque arrêt devient un pari de redémarrage. Le risque n’est pas seulement le temps d’arrêt. C’est la tentation de redémarrer avec une compréhension incomplète parce que le planning est déjà serré.

Dans les environnements multi-opérateurs, cela devient encore plus important. Un contrôleur qui n’a de sens que pour un seul expert n’est pas un contrôle de production stable. C’est une dépendance. Si une machine fonctionne sur plusieurs équipes, dans plusieurs départements ou dans des conditions de dotation irrégulières, le contrôleur doit soutenir la lisibilité, pas les actes héroïques.

Les exigences d’intégration révèlent généralement l’adéquation réelle du contrôleur

Plus une machine interagit avec des accessoires et des dispositifs de processus, plus l’adéquation du contrôleur devient importante. Une plateforme légère simple peut tolérer une charge de contrôle plus légère. Une fois que la machine ajoute des fonctionnalités de production réelles, le contrôleur doit coordonner plus que le mouvement des axes.

Les questions d’intégration typiques incluent :

• La machine utilisera-t-elle un changeur d’outils automatique ?
• Repose-t-elle sur le palpage, la mesure de longueur d’outil ou des capteurs de référence ?
• Les zones d’aspiration, les serre-pièces, la lubrification ou les dispositifs de refroidissement nécessiteront-ils une logique de contrôle fiable ?
• Y a-t-il des verrouillages de sécurité, des enceintes ou des systèmes de chargement qui affectent le déroulement du cycle ?
• La machine aura-t-elle besoin d’E/S personnalisées pour les montages, les contrôles de présence de pièce ou le transfert en aval ?

Rien de tout cela ne signifie que chaque atelier a besoin de la plateforme de contrôle la plus complexe disponible. Cela signifie que le contrôleur doit correspondre à la charge d’événements de la machine. Un système qui convient parfaitement à l’apprentissage, au travail de routage léger ou à une utilisation intermittente peut devenir un mauvais choix une fois que la machine est censée coordonner plus de dispositifs, plus de logique de sécurité et un comportement de récupération plus reproductible.

C’est là que les comparaisons plus larges entre les écosystèmes de contrôle légers et les environnements de contrôle industriels deviennent utiles. Si un acheteur essaie vraiment de comprendre où se situe la ligne entre la flexibilité de base et la structure de qualité industrielle, la prochaine étape la plus propre est d’étudier en quoi les plateformes de contrôle légères diffèrent des contrôleurs CNC industriels dans l’utilisation réelle de la machine. Cette comparaison est importante car le choix du contrôleur devient beaucoup plus facile une fois que le modèle de propriété prévu est clair.

La maintenabilité et le support comptent bien après la mise en service

La sélection du contrôleur est souvent traitée comme un problème de mise en service, mais les coûts de possession apparaissent généralement plus tard. Le contrôleur influence la facilité avec laquelle l’atelier peut sauvegarder les paramètres, restaurer les réglages, recycler les opérateurs, ajuster la post-production, diagnostiquer les pannes et maintenir la continuité lorsque le personnel change.

Une bonne adéquation du contrôleur soutient généralement plusieurs objectifs pratiques de maintenance :

• Les sauvegardes peuvent être créées et comprises sans drame.
• Les paramètres ne sont pas mystérieux au point d’être intouchables.
• L’historique des alarmes et le retour d’état aident au traçage des défauts au lieu de le bloquer.
• La formation de routine des opérateurs ne nécessite pas de reconstruire toute la philosophie de contrôle à partir de zéro.
• Les modifications des montages, des outils ou du flux de travail ne forcent pas une chaîne instable de solutions de contournement.

C’est pourquoi les acheteurs devraient demander qui possédera le contrôleur après l’installation, et pas seulement qui l’installera. Si l’atelier doit vivre avec la machine pendant des années, alors le contrôleur doit pouvoir être supporté dans des conditions normales de personnel. Un système qui fonctionne bien uniquement lorsque l’intégrateur d’origine est à proximité peut encore être le mauvais choix pour une usine qui valorise l’autonomie, la récupération rapide et la discipline de processus interne.

Cela est également lié à la qualité de la documentation. Une documentation claire du contrôleur, une gestion stable des paramètres et une logique de fonctionnement compréhensible réduisent la dépendance à la mémoire. Cela compte plus dans les ateliers en croissance que dans les petits environnements dirigés par des experts, car l’échelle amplifie chaque passation faible.

Le bon choix dépend du modèle de propriété de l’atelier

Les acheteurs recherchent souvent le meilleur contrôleur CNC comme s’il existait une réponse unique pour chaque machine. En pratique, la meilleure question est de savoir quel contrôleur correspond à la façon dont l’atelier possèdera la machine.

Par exemple, un atelier construisant des prototypes, testant des idées ou effectuant des travaux unitaires légers peut prioriser l’ouverture, la familiarité et la flexibilité. Une cellule de production exécutant des travaux répétitifs sous pression de planning peut accorder plus d’importance à des routines de réglage stables, une meilleure gestion des alarmes, une meilleure coordination des E/S et un comportement de redémarrage plus propre. Un projet de rénovation peut avoir besoin d’une couche de contrôle qui équilibre la réutilisation du matériel existant avec des attentes réalistes pour le support futur. Une usine en croissance peut prioriser la passation entre opérateurs, l’efficacité de la formation et la capacité à maintenir la cohérence entre les équipes.

Ce sont différents modèles de propriété, et ils ne devraient pas être jugés par les mêmes critères. Le contrôleur qui convient bien à l’un peut en frustrer un autre.

Une façon pratique de penser est la suivante : plus l’atelier dépend de la reproductibilité, de la clarté de la passation et d’une récupération rapide sous pression, plus le contrôleur devrait être jugé sur sa structure plutôt que sur sa nouveauté. Plus l’atelier dépend de l’expérimentation, d’un faible risque en capital et de la personnalisation au niveau de l’opérateur, plus la flexibilité peut avoir d’importance. Aucune des deux voies n’est automatiquement correcte. L’erreur est de choisir sans d’abord nommer la charge de travail réelle.

Questions que les acheteurs devraient poser avant d’approuver un contrôleur

Une fois que la discussion dépasse les étiquettes marketing, l’évaluation du contrôleur devient beaucoup plus concrète. Les acheteurs devraient insister sur quelques domaines spécifiques avant d’accepter une configuration de machine.

Posez des questions telles que :

• Comment l’état de la machine est-il affiché après les événements de mise en référence, de pause ou d’alarme ?
• Quelle est la voie de récupération normale après un arrêt au milieu d’une pièce ?
• Comment les décalages sont-ils confirmés et protégés lors des changements de réglage ?
• Quels périphériques, capteurs et fonctions machine sont déjà intégrés, et lesquels nécessitent un travail personnalisé ?
• Quel processus de sauvegarde et de restauration existe pour les paramètres et réglages ?
• Dans quelle mesure le fonctionnement normal dépend-il d’un technicien expérimenté connaissant des étapes non documentées ?
• Dans quelle mesure est-il difficile de former un deuxième opérateur à faire fonctionner la machine en toute sécurité et avec confiance ?

Ces questions sont plus précieuses qu’une longue liste de fonctionnalités génériques de contrôleur car elles sont directement liées au comportement de production. Une fonctionnalité n’a d’importance que si l’atelier peut l’utiliser de manière fiable. Un menu n’a d’importance que s’il soutient un processus. Une marque de contrôleur n’a d’importance que si elle correspond à la machine, à l’équipe et aux attentes de reprise autour de cette machine.

Comment l’évaluation du contrôleur s’intègre dans un achat de machine plus important

La plupart des acheteurs n’achètent pas un contrôleur isolément. Ils achètent une machine, un flux de travail et un fardeau de support. C’est pourquoi l’évaluation du contrôleur devrait s’inscrire dans une discipline de comparaison de machines plus large plutôt que de devenir un argument secondaire entre des noms de logiciels.

Lorsque vous comparez des propositions de machines, les questions sur le contrôleur devraient apparaître à côté des questions sur la conception du bâti, la configuration de la broche, le bridage, le niveau d’automatisation, les caractéristiques de sécurité, l’étendue de l’installation et les attentes de service. Si ces questions sur le contrôleur n’apparaissent jamais dans la revue du devis, l’atelier sous-estime probablement à quel point la couche de contrôle façonnera la convivialité quotidienne. Une façon pratique de resserrer cette revue est de comparer les devis des machines ligne par ligne avant de s’engager, car les hypothèses sur le contrôleur se cachent souvent dans le libellé général concernant les options, les mises à niveau ou la compatibilité.

Pour les acheteurs qui sont encore en train de cartographier le paysage global de l’équipement, la gamme de machines Pandaxis est le bon endroit pour garder les questions sur le contrôleur liées à des catégories de machines réelles plutôt qu’à un discours abstrait sur le contrôleur. Un contrôleur n’est jamais l’achat total. Il fait partie de la façon dont la machine se comportera une fois que l’usine commencera à en dépendre.

En fin de compte, un contrôleur CNC fait trois choses qui comptent commercialement : il façonne la clarté avec laquelle la machine peut être configurée, la prévisibilité avec laquelle elle fonctionne pendant le travail normal, et la sécurité avec laquelle elle peut être récupérée lorsque le travail normal est interrompu. Si les acheteurs l’évaluent à ce niveau, ils prennent généralement de meilleures décisions que les acheteurs qui ne comparent que des noms, des menus ou un support de code théorique. Le bon contrôleur n’est pas le plus impressionnant sur le papier. C’est celui qui rend la machine digne de confiance pour la charge de travail réelle que l’atelier s’attend à supporter.
