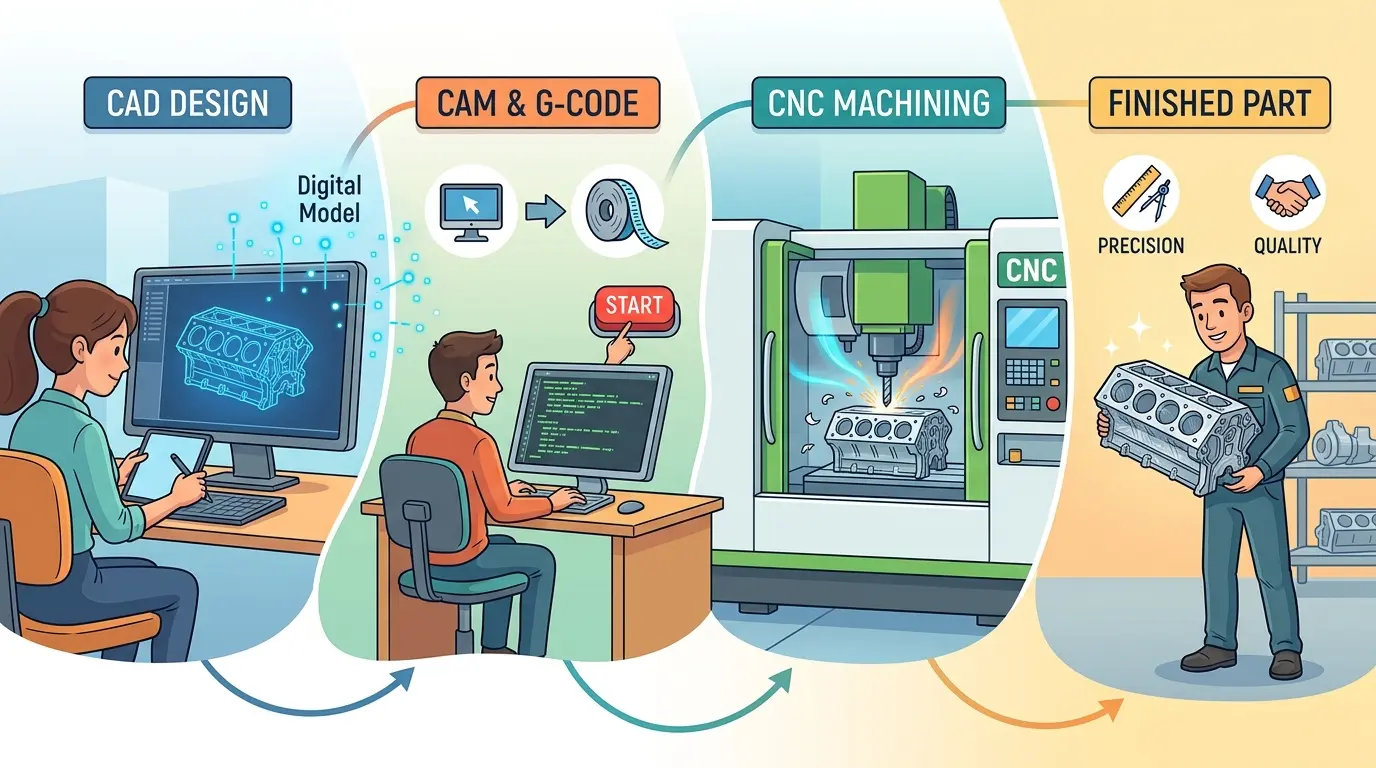

Principes de base de l’ingénierie CNC : Comment les conceptions numériques deviennent des pièces finies

Un fichier CAO propre n’est pas encore un plan de fabrication terminé. Ce n’est que la première déclaration d’intention. Avant que la pièce ne devienne réelle, cette intention doit encore survivre au contrôle de diffusion, à la revue de fabricabilité, aux décisions de FAO, au bridage, au réglage machine, à la mise au point, à l’inspection et à la production en série. Si l’un de ces transferts perd son sens, la machine peut toujours usiner de manière très cohérente tout en produisant un résultat erroné.

C’est pourquoi les bases de l’ingénierie CNC sont mieux comprises comme une traduction contrôlée. Le travail ne consiste pas simplement à dessiner une géométrie et à l’envoyer à une machine. Le travail consiste à préserver l’intention de conception à travers chaque étape qui transforme l’information numérique en une pièce physique prévisible. Une bonne ingénierie CNC protège ce sens. Une ingénierie CNC faible le laisse dériver.

C’est important car de nombreux problèmes d’atelier sont blâmés trop tard. Les équipes peuvent les appeler erreurs de programmation, problèmes de machine ou erreurs d’opérateur alors que la véritable défaillance s’est produite bien plus tôt. Une révision était peu claire. Une tolérance a été copiée sans raison fonctionnelle. Une hypothèse de montage n’a jamais été testée. Une trajectoire FAO semblait efficace à l’écran mais créait de l’instabilité sur la machine. En d’autres termes, la pièce a échoué pendant la traduction, pas seulement pendant l’usinage.

Le processus commence lorsque la conception est diffusée, pas lorsque la FAO est ouverte

De nombreux nouveaux arrivants pensent que l’ingénierie CNC commence dans le logiciel de FAO. En réalité, elle commence lorsque l’organisation décide ce qu’est réellement la définition actuelle de la pièce.

Cela semble administratif, mais ce ne l’est pas. La discipline de diffusion détermine si tout le monde en aval travaille à partir de la même vérité. Si le modèle, le plan, la spécification matière, la note de révision et les attentes de réglage ne sont pas alignés, le processus est déjà instable avant que quiconque ne commence à programmer.

C’est là que les flux de travail numériques peuvent devenir trompeurs. Un fichier peut sembler officiel parce qu’il existe dans un dossier partagé, arrive par e-mail ou porte un horodatage récent. Cela n’en fait pas pour autant la source diffusée. Une équipe peut facilement se retrouver avec un modèle plus récent, un plan plus ancien, une fiche de réglage basée sur la géométrie de la semaine dernière et une instruction d’achat qui n’a jamais rattrapé la dernière modification. Le résultat n’est pas la confusion parce que les gens sont négligents. Le résultat est la confusion parce que le dossier de diffusion n’a pas réussi à ancrer le processus.

Une ingénierie CNC solide commence donc par la discipline de la source unique de vérité. Quels fichiers contrôlent la pièce ? Quelle révision est la révision en cours ? Quelles surfaces, dimensions ou notes comptent réellement pour la fonction ? Quelles hypothèses de matière, de finition ou d’opération secondaire sont déjà intégrées dans le dossier de diffusion ? Tant que ces réponses ne sont pas claires, le reste de la chaîne travaille sur un terrain mouvant.

La géométrie seule ne dit pas à la fabrication ce qui compte

Un modèle définit la forme, mais il ne définit pas automatiquement la priorité de production. La machine a encore besoin de savoir quelles dimensions sont critiques, quelles surfaces sont cosmétiques, où l’état du brut compte, comment l’assemblage ultérieur référencera la pièce, et si certaines caractéristiques sont plus importantes que d’autres.

C’est pourquoi la vérité diffusée doit inclure le contexte, pas seulement la géométrie. Sans contexte, l’atelier peut usiner une pièce qui a l’air correcte mais qui est faible là où la fonction réside réellement. Un motif de trous peut être dimensionnellement présent mais mal relié à la véritable référence. Une surface visible peut être accessible mais finie trop tard dans le processus. Une face tolérancée peut être maintenue correctement pendant une opération puis perdre son alignement pendant la suivante parce que la séquence fonctionnelle n’a jamais été rendue explicite.

C’est l’un des points les plus importants en ingénierie CNC : l’atelier ne devrait pas être obligé de deviner ce qui préoccupe le plus le concepteur. Lorsque l’intention critique reste cachée, le parcours devient plus risqué même si la géométrie semble complète.

La revue de fabricabilité est l’endroit où les hypothèses cachées sont exposées

L’étape suivante consiste à tester si la conception dit la vérité sur le processus qu’elle demande à l’atelier d’exécuter. Une pièce devient prête à être fabriquée uniquement lorsque sa géométrie, ses tolérances et ses exigences de surface peuvent être produites de manière stable et commercialement sensée.

C’est là que les équipes doivent cesser de se demander seulement « La machine peut-elle l’atteindre ? » et commencer à poser de meilleures questions :

• La caractéristique peut-elle être atteinte sans imposer des choix d’outillage faibles ?
• Les exigences de tolérance reflètent-elles la fonction, ou ont-elles été copiées par habitude ?
• La pièce peut-elle être serrée sans cacher ou déformer les zones critiques ?
• Des travaux secondaires tels que l’ébavurage, la finition, le revêtement ou l’assemblage exposeront-ils plus tard des hypothèses de conception faibles ?
• La séquence implicite de la géométrie correspond-elle à la manière dont la pièce devrait réellement être usinée et vérifiée ?

Ces questions sont importantes car les modèles numériques sont très doués pour cacher la charge du processus. Une pièce peut sembler élégante en CAO tout en étant difficile à maintenir, lente à usiner ou difficile à inspecter de manière répétable. La revue de fabricabilité est l’endroit où l’équipe force ces charges à être révélées alors que la modification de la conception est encore moins coûteuse.

Une bonne revue n’existe pas pour aplatir chaque pièce dans la forme la plus simple possible. Elle existe pour s’assurer que la pièce est honnête quant au coût et au risque de sa production.

La pièce se brise généralement d’abord au niveau des hypothèses silencieuses

La plupart des défaillances précoces ne viennent pas d’impossibilités évidentes. Elles viennent d’hypothèses qui semblaient inoffensives lorsque le modèle a été approuvé.

Un rayon de coin peut supposer silencieusement une stratégie d’outillage qui est commercialement faible. Une poche profonde peut sembler simple jusqu’à ce que la rigidité devienne le vrai problème. Une spécification de surface peut sembler raisonnable jusqu’à ce que l’équipe réalise qu’elle modifie tout l’ordre des opérations. Une tolérance peut sembler précise jusqu’à ce que la charge d’inspection et la variation de réglage répétitif en fassent le facteur de coût dominant.

C’est pourquoi les équipes expérimentées traitent la revue d’ingénierie comme une conversation sur ce que le plan suppose silencieusement. Le but est de faire remonter ces hypothèses avant que l’atelier ne passe du temps à les prouver fausses. Chaque hypothèse trouvée tôt permet d’économiser plus qu’une correction de trajectoire d’outil plus tard. Elle protège le planning, la précision des devis et la confiance de l’atelier.

La FAO n’est pas une conversion de fichier. C’est une stratégie de processus.

Une fois que la pièce est prête à être fabriquée, la géométrie ne se transforme toujours pas automatiquement en pièce finie. Elle devient un plan de parcours d’outil, et c’est là que la FAO entre en jeu. La FAO n’est pas l’étape logicielle qui se situe entre la conception et l’usinage. C’est le point où la logique de fabrication est définie.

L’ordre des outils, la surépaisseur brute, le comportement d’entrée et de sortie, la logique d’ébauche et de finition, les changements d’outils, les décalages d’origine pièce et la sortie post-processeur façonnent tous si le parcours se comporte calmement sur la machine. C’est pourquoi les équipes bénéficient de la compréhension de la façon dont les données de conception deviennent un flux de travail FAO utilisable. La transition de la géométrie au parcours d’outil est l’endroit où la forme théorique devient une séquence opérationnelle.

Les nouveaux arrivants s’attendent souvent à ce que le modèle contienne déjà la réponse. Ce n’est pas le cas. Le modèle définit ce que la pièce doit devenir. La FAO définit comment la machine va la fabriquer. Ce sont des responsabilités différentes, et les confondre est l’une des sources les plus courantes d’une planification CNC faible.

Un bon travail de FAO protège plus que la géométrie. Il protège la rigidité, la durée de vie de l’outil, la logique de réglage et le flux d’inspection. Un parcours techniquement complet peut encore être faible s’il charge mal la pièce, finit les mauvaises surfaces trop tôt ou crée une instabilité inutile pendant la mise au point.

Les parcours d’outil doivent protéger le montage, pas seulement atteindre les caractéristiques

L’un des signes les plus forts d’une ingénierie CNC mature est que le parcours respecte le montage physique. Le parcours d’outil ne doit pas être jugé uniquement sur le fait que chaque caractéristique peut être atteinte. Il doit également être jugé sur le fait que la pièce reste stable pendant la création de ces caractéristiques.

Cela signifie que le processus doit prendre en compte plus que la géométrie. Quelle quantité de surépaisseur doit rester à chaque étape ? Quand les surfaces les plus délicates ou les plus visibles doivent-elles être finies ? Quelles opérations réduisent le support trop tôt ? Comment l’évacuation des copeaux, l’accès de l’outil ou le mouvement de la pièce affectent-ils la précision ultérieure ? Le parcours crée-t-il une mise au point calme, ou force-t-il la machine dans une séquence techniquement possible mais opérationnellement fragile ?

Ce sont des questions d’ingénierie, pas des astuces logicielles. Le chemin le plus fort n’est souvent pas le plus court à l’écran. C’est celui qui donne à la pièce les meilleures chances de rester stable de la première coupe à la dernière vérification.

Le bridage transforme la théorie en contrainte physique

Chaque plan numérique rencontre finalement le montage. C’est là que de nombreuses hypothèses optimistes sont testées. Une pièce qui semblait simple en CAO peut devenir difficile une fois que l’équipe doit la maintenir rigidement, atteindre toutes les caractéristiques requises, maintenir une référence de répétabilité et encore charger le travail à un rythme commercialement sensé.

Le bridage n’est donc pas une étape accessoire. Il fait partie de la logique d’ingénierie. Si le réglage est faible, le parcours devient fragile même si les trajectoires d’outil semblent excellentes. Si le réglage est solide, l’usinage devient plus calme car la pièce, l’outil et la logique de datum se soutiennent mutuellement au lieu de se combattre.

C’est pourquoi les programmeurs expérimentés et les ingénieurs de fabrication disent souvent que le réglage est le processus. Le montage détermine ce à quoi la machine peut faire confiance. Il décide si la chaîne de datum survit d’une opération à la suivante. Il façonne la stabilité du cycle, l’effort de chargement et l’accès à l’inspection. Dans de nombreux travaux, il détermine également si le parcours devisé reste réaliste une fois la production commencée.

Une bonne conception de bridage ne fait pas que sécuriser la pièce. Elle préserve le sens du plan d’usinage.

Le contrôle des datums et les décalages d’origine sont l’endroit où le plan numérique devient reproductible

Un parcours n’est pas prêt pour l’atelier jusqu’à ce que quelqu’un d’autre que le programmeur puisse régler le travail et faire confiance à l’endroit où la pièce commence. C’est là que les datums, les décalages d’origine pièce, les fiches de réglage et la logique de référence comptent.

C’est un transfert critique car l’ingénierie CNC n’est presque jamais effectuée par une seule personne du début à la fin. L’équipe de conception définit la pièce. L’ingénierie de fabrication ou la FAO définit le parcours. Les opérateurs et les techniciens de réglage rendent le travail réel. Le contrôle qualité referme la boucle. Si la logique de référence entre ces personnes est faible, le processus échoue à la traduction finale.

C’est pourquoi les instructions de réglage méritent plus de respect qu’elles n’en reçoivent souvent. Ce ne sont pas des paperasses supplémentaires. Ce sont le pont opérationnel entre l’intention de l’ingénierie et l’exécution sur la machine. Les équipes qui peaufinent cette partie du flux de travail doivent comprendre comment les décalages d’origine pièce soutiennent un réglage quotidien cohérent car la discipline de référence est ce qui transforme un bon parcours en un parcours reproductible.

Lorsque la logique de datum est faible, même un usinage précis peut devenir peu fiable car la pièce ne part jamais deux fois de la même vérité.

La mise au point est l’endroit où le processus apprend s’il est réel

La mise au point n’est pas seulement une pause prudente avant la production. C’est l’étape où l’équipe apprend si le parcours, le réglage, l’outillage et les hypothèses sont réellement alignés.

C’est le point où la théorie rencontre la résistance. Des trajectoires d’outil qui semblaient fluides à l’écran peuvent se comporter différemment dans le réglage réel. Une caractéristique qui semblait facile à atteindre peut devenir sensible à la déflexion. Un montage qui semblait assez rigide en planification peut révéler des problèmes de chargement ou d’accès dans des conditions de coupe réelles. Un ordre d’outils qui semblait efficace peut se révéler maladroit lorsque l’opérateur doit l’exécuter sous les contraintes de la machine.

C’est pourquoi les organisations matures ne précipitent pas la mise au point simplement pour faire bouger la première pièce. Elles l’utilisent pour confirmer où le processus est fort et où le parcours dépend encore d’optimisme. La meilleure mise au point demande plus que « La pièce a-t-elle été usinée ? » Elle demande si le parcours peut être confié à la production sans fragilité cachée.

C’est aussi l’étape où le processus génère des connaissances. Quelle note de décalage doit être plus claire ? Quelle position de bride a compté plus que prévu ? Quelle caractéristique devrait être inspectée plus tôt la prochaine fois ? Quel ordre d’opération a réellement réduit le risque ? Si la mise au point se termine par une simple approbation et que ces leçons ne sont pas capturées, le processus reste plus fragile qu’il ne devrait l’être.

L’inspection referme la boucle vers l’ingénierie

L’inspection n’est pas seulement la porte de sortie finale du service qualité. C’est le chemin de rétroaction qui dit à l’organisation où la chaîne d’ingénierie est restée fidèle et où elle a dérivé.

Une planification d’inspection solide commence avant que la première pièce ne soit usinée. L’équipe devrait déjà savoir quelles caractéristiques prouvent que le processus est stable, quelles dimensions révèlent l’erreur de réglage le plus rapidement, et quelles surfaces comptent le plus pour la fonction ou l’assemblage. Si l’inspection n’est ajoutée qu’après l’apparition d’un problème, l’organisation perd du temps car elle mesure la réaction plutôt que de contrôler le parcours.

L’inspection est précieuse ici car elle pointe vers l’arrière. Un résultat hors tolérance ne rejette pas seulement la pièce. Il suggère où la chaîne de traduction peut s’être affaiblie. La cause peut résider dans les hypothèses de conception, la stratégie FAO, le comportement du montage, la reproductibilité du réglage ou le détail d’exécution. Une bonne inspection aide l’équipe à tracer ce chemin. Une inspection faible confirme seulement que quelque chose a mal tourné sans apprendre assez à l’organisation pour le corrire proprement.

C’est pourquoi l’inspection doit être traitée comme faisant partie de l’ingénierie plutôt que comme une activité aval distincte. C’est l’étape qui transforme les résultats de production en apprentissage sur la conception et le processus.

Une pièce finie est vraiment un système de transfert stable

Une fois que l’ensemble du flux de travail est visible, l’ingénierie CNC devient plus facile à expliquer. Une pièce finie n’est pas créée par une étape logicielle parfaite ou par une machine très performante. Elle est créée par une chaîne de transferts disciplinés.

La conception doit être diffusée clairement. La géométrie doit dire la vérité sur la fabricabilité. La FAO doit transformer la forme en un parcours de processus stable. Le bridage doit préserver l’accès et la référence. La logique de réglage doit permettre à une autre personne d’exécuter le plan de manière fiable. La mise au point doit convertir les hypothèses en preuves. L’inspection doit réinjecter les connaissances dans le système. Ce n’est qu’alors qu’une conception numérique devient une pièce finie qui peut être répétée en toute confiance.

Cette vision plus large aide également lorsque les entreprises commencent à comparer les options d’équipement. Si un atelier évalue de nouvelles familles de machines pour soutenir un flux d’ingénierie plus solide, la question utile n’est pas seulement la puissance de la broche ou les déplacements. C’est de savoir si la machine, l’environnement de commande et la structure de support correspondent au mix de pièces et à la charge de transfert que l’équipe supporte réellement. Pour cette vision plus large de la famille de machines, le catalogue de produits Pandaxis est un point de départ pratique.

Le résumé honnête le plus court est celui-ci : les conceptions numériques deviennent des pièces finies lorsque chaque traduction entre l’intention de conception et l’exécution sur machine est rendue visible, testée et portée vers l’avant sans perdre son sens. L’ingénierie CNC est la discipline qui maintient ces traductions sous contrôle. Sans elle, la machine ne fait qu’automatiser la confusion. Avec elle, la machine transforme une définition numérique en une production reproductible.
