CNC pour les Nuls et CNC pour les Débutants : La façon la plus rapide de comprendre les bases

Les débutants pensent souvent que la CNC est difficile parce qu’ils la découvrent à travers le vocabulaire plutôt qu’à travers le flux de travail. Ils entendent parler d’axes, de G-code, de FAO, de décalages, de prises d’origine, de bibliothèques d’outils, de montages, d’avances et de vitesses, et d’alarmes du contrôleur avant de comprendre ce que la machine essaie réellement de faire. Cela donne à la CNC l’impression d’être un langage privé. En termes pratiques, c’est beaucoup plus simple. Une machine CNC est simplement une machine qui suit des instructions programmées pour pouvoir couper, percer, graver, fraiser, défoncer ou autrement façonner la matière de manière répétitive.

La façon la plus rapide de comprendre la CNC n’est pas de mémoriser chaque terme dès le premier jour. C’est de comprendre ce qui doit se passer, dans l’ordre, chaque fois qu’un travail réel réussit. Il doit y avoir une pièce à fabriquer. Il doit y avoir un outil adapté à la matière. La machine doit savoir où se déplacer. La matière doit être maintenue au bon endroit. Ensuite, le premier résultat doit être vérifié avant de se fier à la répétition.

Une fois que cette séquence est claire, la plupart du vocabulaire pour débutants cesse de paraître abstrait. Les mots commencent à s’attacher à des étapes physiques réelles. La CNC devient plus facile non pas parce que le sujet a changé, mais parce que le flux de travail a cessé d’être caché.

Commencez par une phrase, pas par un glossaire

Si vous voulez la définition la plus courte et précise pour débutant, celle-ci suffit : La CNC signifie qu’une machine suit des instructions numériques pour déplacer un outil ou un système de coupe de manière contrôlée afin de pouvoir répéter la même opération de manière plus cohérente que le positionnement manuel seul.

Cette phrase contient déjà le cœur du sujet. Il y a une machine. Il y a des instructions numériques. Il y a un mouvement contrôlé. Il y a un outil ou une méthode de coupe. Et il y a la répétition.

Ceci est important parce que les débutants s’attendent souvent à ce que la CNC soit intelligente dans un sens humain. Ce n’est pas le cas. Elle est disciplinée. Si le programme, le réglage et l’outillage sont corrects, la machine les répète très bien. S’ils sont erronés, la machine répète également l’erreur très bien. Cela semble évident, mais c’est l’une des leçons les plus importantes pour les débutants car elle remplace l’idée d’« automatisation magique » par celle d’« exécution répétable ».

Une fois que vous comprenez cela, la CNC cesse d’être mystérieuse. Elle devient un système qui récompense la préparation.

Les cinq choses que tout travail CNC doit bien faire

Un débutant peut comprendre la majeure partie de la CNC en gardant à l’esprit cinq questions pratiques :

1. Quelle pièce essayons-nous de fabriquer ?
2. Quel outil ou système de coupe façonnera la matière ?
3. Comment la machine saura-t-elle où se déplacer ?
4. Comment la matière sera-t-elle maintenue pour que la coupe reste fidèle ?
5. Comment confirmerons-nous le premier résultat avant de nous fier aux suivants ?

Ce modèle en cinq parties fonctionne car il reflète ce qui se passe dans l’atelier beaucoup mieux qu’un long glossaire. Chaque travail CNC, qu’il s’agisse d’un panneau défoncé, d’un composant usiné, d’une feuille gravée ou d’une pièce percée, doit encore satisfaire ces mêmes conditions. Si l’une d’elles est faible, le reste du processus devient plus difficile à fiabiliser.

C’est pourquoi les débutants devraient revenir souvent à ce modèle. Il maintient l’apprentissage ancré dans une cause et un effet réels. Si l’outil est mauvais, le logiciel ne peut pas sauver la coupe. Si le bridage est faible, des coordonnées précises n’empêcheront pas la pièce de bouger. Si le point de référence est erroné, même un programme parfait coupe au mauvais endroit.

Un travail CNC est une courte chaîne, pas un mystère géant

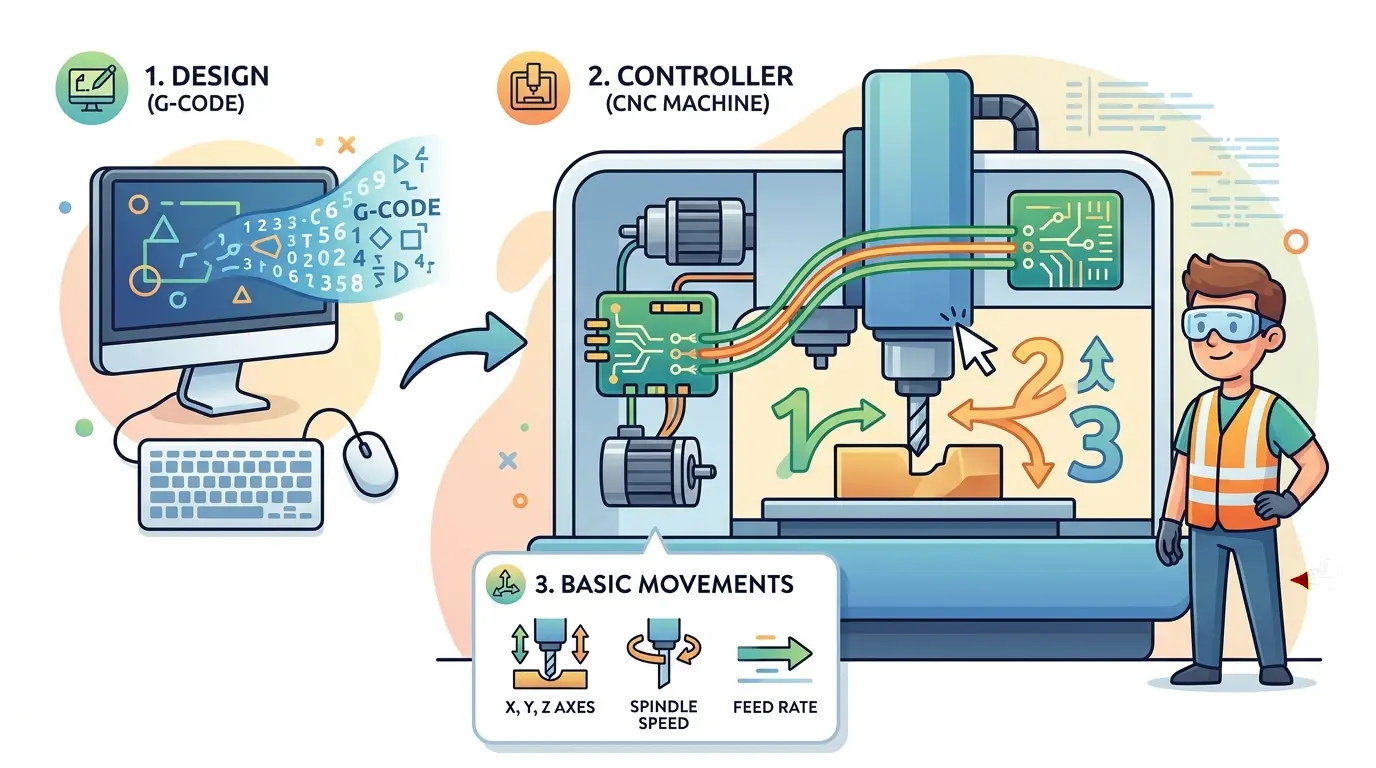

La vue la plus simple au premier jour de la CNC est une courte chaîne :

Définition de la pièce.
Choix de l’outil.
Mouvement de la machine.
Bridage de la pièce.
Vérification.

Voilà la carte du débutant. Cela semble simple parce que c’est simple. La plupart des erreurs précoces en CNC viennent d’oublier un maillon de cette chaîne ou de supposer qu’un maillon fort compensera un maillon faible ailleurs.

Les débutants pensent souvent qu’ils ont besoin de connaissances avancées immédiatement, mais ils progressent généralement plus vite en rendant cette courte chaîne visible d’abord. Si vous pouvez regarder un montage et demander où la pièce est définie, quel outil coupe, quel plan de mouvement est utilisé, comment la pièce est maintenue, et comment la première pièce sera vérifiée, vous comprenez déjà les bases pratiques mieux que de nombreux débutants pressés.

En d’autres termes, le chemin d’apprentissage le plus rapide n’est pas plus de terminologie. C’est une séquence plus claire.

La machine se déplace par coordonnées, pas par tâtonnements

L’une des premières idées techniques dont les débutants ont besoin est que la machine se déplace en coordonnées. Sur de nombreux systèmes CNC courants, les directions de mouvement sont décrites comme des axes. Une vue typique adaptée aux débutants est :

• X pour une direction horizontale.
• Y pour l’autre direction horizontale.
• Z pour le mouvement vertical.

L’orientation physique exacte peut varier selon le type de machine, mais l’idée centrale reste la même. La machine se déplace dans un système de coordonnées, pas par intuition visuelle. C’est pourquoi la CNC peut répéter les mouvements si bien. La machine ne se demande pas où aller ensuite. Elle suit un chemin de position défini.

Cela devient beaucoup plus facile une fois que vous voyez que la machine essaie toujours de répondre à deux questions silencieuses : où suis-je, et où commence ce travail ? La première question appartient au propre système de référence de la machine. La seconde appartient au réglage. Les débutants qui apprennent cela tôt trouvent généralement la CNC beaucoup moins déroutante car ils cessent d’imaginer la machine comme un observateur intelligent et commencent à la comprendre comme un système qui a besoin d’une vérité positionnelle claire.

La position de la machine et la position du travail ne sont pas la même chose

C’est l’un des malentendus précoces les plus courants. Une machine CNC peut connaître son propre emplacement dans sa plage de déplacement et ne toujours pas savoir où se trouve la pièce réelle sur la table ou dans le montage. Ce sont deux types de référence différents.

C’est pourquoi les prises d’origine, les mises à zéro et les décalages d’usinage sont si importants. La prise d’origine aide la machine à établir sa propre référence interne. La mise à zéro ou les décalages d’usinage indiquent à la machine où le travail réel commence sur la matière que vous allez couper.

Sans cet accord partagé, le mouvement n’est précis que dans le mauvais contexte. La machine peut se déplacer exactement là où le programme lui dit de se déplacer, mais la coupe peut toujours atterrir au mauvais endroit parce que le réglage n’a jamais dit à la machine où la matière commence vraiment. C’est pourquoi les débutants bénéficient de l’apprentissage de la façon dont les décalages d’usinage s’intègrent dans le réglage CNC quotidien au lieu de traiter les décalages comme un vocabulaire avancé.

C’est aussi pourquoi de nombreuses premières erreurs sont compréhensibles. La machine ne se comportait pas étrangement. Elle suivait des instructions basées sur une référence incomplète ou erronée.

L’outil rencontre toujours la matière dans le monde réel

Le logiciel compte, mais l’outil de coupe est toujours ce qui touche la matière. C’est là que les débutants doivent rester ancrés. Que la machine utilise une fraise de défoncage, une fraise en bout, un foret, une lame de scie, un outil de gravure ou une autre méthode de coupe, l’outil est le point physique où la planification rencontre la réalité.

Cela signifie qu’une bonne réflexion pour débutant inclut des questions simples :

• Cet outil est-il le bon pour la matière ?
• L’outil est-il adapté à la profondeur, à la forme et à la finition requises ?
• L’outil est-il suffisamment rigide pour ce que le programme lui demande de faire ?
• La coupe est-elle trop agressive pour la combinaison outil et matière ?

Ces questions sont saines car les débutants blâment souvent la machine alors que le vrai problème se trouve dans l’outil. Si la fraise est mauvaise, trop fragile, trop longue, trop émoussée, ou simplement inadaptée à la matière, la machine n’est pas le problème principal. La machine ne fait que délivrer un plan de coupe défectueux de manière très cohérente.

C’est pourquoi la compréhension physique est si importante dès le début. La CNC est un contrôle numérique, mais c’est toujours de la fabrication. L’outil doit encore survivre au contact avec la matière.

La CAO et la FAO ne sont pas la même tâche

Une autre avancée majeure pour les débutants se produit lorsque la CAO et la FAO cessent d’être traitées comme une seule chose. La CAO décrit la pièce. La FAO décrit comment la machine fabriquera la pièce.

Cette différence est cruciale. Un dessin ou un modèle vous indique quelle devrait être la géométrie finie. La FAO décide du choix de l’outil, de l’ordre de coupe, du comportement d’entrée, de la stratégie de profondeur, des passes de finition et de la sortie lisible par machine que le contrôleur peut exécuter. L’écart entre la CAO et la FAO est là où commence une grande partie de la véritable réflexion sur la fabrication.

Les débutants apprennent plus vite lorsqu’ils voient cela clairement. Sinon, ils imaginent que la chaîne logicielle n’est qu’un bouton d’exportation sophistiqué. Ce n’est pas le cas. La FAO est l’étape de planification qui transforme la conception en un parcours de coupe. C’est pourquoi il est utile de comprendre comment la géométrie de la pièce devient un plan de trajectoire d’outil utilisable plutôt que de supposer que la géométrie contient déjà toute la réponse d’usinage.

Une fois que cela fait tilt, le chemin d’apprentissage semble beaucoup plus logique. La CAO répond à « quelle est la pièce ? » La FAO répond à « comment la machine va-t-elle la fabriquer ? »

Le bridage est ce qui rend le programme vrai

Les débutants se concentrent souvent d’abord sur la machine et le logiciel parce que cela semble avancé. La pièce n’est toujours fiable que si elle est correctement maintenue. Le bridage signifie sécuriser la matière afin que l’outil puisse la couper en toute sécurité et de manière répétable sans que la pièce ne se déplace, ne se soulève, ne tourne ou ne vibre d’une manière qui modifie le résultat.

C’est une leçon majeure pour les débutants car elle explique pourquoi des programmes parfaits produisent parfois des pièces de mauvaise qualité. Si la pièce bouge, le code ne peut pas sauver le résultat. Si le montage est faible, la machine n’a pas tort. Le processus a tort.

C’est pourquoi les serre-joints, le vide, les butées, les supports, les mors doux, les nests et la logique de montage sont si importants. Ce ne sont pas des accessoires ennuyeux ajoutés après le « vrai » travail CNC. Ils font partie du vrai travail CNC. Ce sont eux qui permettent aux instructions numériques de devenir une coupe physique stable.

Une fois qu’un débutant accepte cela, de nombreux problèmes déroutants deviennent plus faciles à classer. Au lieu de supposer que tout est un problème de programmation, ils commencent à se demander si la pièce a jamais été réellement maintenue en premier lieu.

La première exécution doit être traitée comme une preuve, pas comme une formalité

L’une des meilleures habitudes pour un débutant est simple : ne jamais traiter la première exécution comme une preuve simplement parce que le programme s’est chargé avec succès. La première exécution est l’endroit où le réglage, la référence, l’outil et le plan de mouvement sont testés ensemble.

Une bonne pratique pour débutant inclut généralement :

• Examiner visuellement la trajectoire d’outil avant de couper.
• Confirmer que l’outil correct est chargé et paramétré.
• Vérifier soigneusement la référence du travail et le placement de la matière.
• Effectuer le premier mouvement avec prudence lorsque cela est approprié pour la machine et le travail.
• Mesurer ou vérifier le premier résultat avant de se fier à la répétition.

Cette habitude compte car la CNC récompense une vérification calme plus qu’une confiance précipitée. Les nouveaux utilisateurs veulent souvent prouver qu’ils comprennent la machine en faisant avancer le travail rapidement. Un signe plus fort de progrès est qu’ils commencent à vérifier les bonnes choses avant de supposer que le processus est stable.

Cette discipline évite plus de dégâts que la théorie avancée ne le fait généralement au même stade.

La CNC est un style de contrôle, pas une seule machine

Une autre idée fausse chez les débutants est que la CNC signifie un type spécifique de machine. Ce n’est pas le cas. Les défonceuses, les fraiseuses, les tours, les systèmes laser, les scies à panneaux et d’autres équipements peuvent tous être CNC dans le sens où ils suivent un contrôle programmé plutôt qu’un mouvement entièrement manuel.

Cela compte car les débutants ne devraient pas magasiner uniquement avec le mot CNC. Ils devraient d’abord demander quel type de travail ils ont réellement besoin de faire. Quelle matière sera traitée ? Quel type de géométrie est important ? Le travail consiste-t-il principalement à défoncer des panneaux, à fraiser des pièces solides, à percer des trous répétitifs, à graver des surfaces, ou à faire une autre opération contrôlée ?

C’est l’une des raisons pour lesquelles des erreurs d’achat se produisent. Les gens s’enthousiasment pour l’idée de la CNC avant de comprendre que la CNC ne décrit que la méthode de contrôle. La bonne famille de machines dépend toujours du travail lui-même. C’est pourquoi un examen plus large de la famille de machines fait partie du parcours d’apprentissage, pas seulement de l’étape d’achat.

Ce dont les nouveaux utilisateurs devraient cesser de s’inquiéter dès le premier jour

Les débutants peuvent économiser beaucoup de frustration en retardant les mauvaises inquiétudes. Vous n’avez pas besoin de maîtriser immédiatement chaque code d’alarme, macro avancée, détail de post-processeur ou méthode d’optimisation. Ceux-ci ont leur place plus tard.

Dès le premier jour, ce qui compte le plus est beaucoup plus simple :

• Comprendre ce que la pièce doit devenir.
• Savoir quel outil touche réellement la matière.
• Comprendre comment la machine sait où se déplacer.
• Comprendre comment le réglage indique à la machine où le travail commence.
• Respecter le bridage et la vérification de la première exécution.

Si ces idées sont solides, le reste du sujet devient plus facile à organiser. Le vocabulaire commence à atterrir au bon endroit. Les étapes logicielles prennent plus de sens. Le comportement de la machine devient plus facile à prévoir. La plupart de la peur que ressentent les débutants est en réalité un flux de travail caché, pas un génie caché.

Le moyen le plus rapide de comprendre les bases

Le moyen le plus rapide de comprendre la CNC est d’arrêter de l’apprendre comme un code secret et de commencer à l’apprendre comme un processus physique connecté. Une pièce doit être définie. Un outil doit être adapté à la matière. Un plan de mouvement doit être créé. La machine et le travail doivent s’accorder sur l’endroit où le travail commence. La matière doit être correctement maintenue. Le premier résultat doit être vérifié avant de se fier à la répétition.

Voilà la réponse pratique au titre. Une fois que les débutants voient la CNC à travers cette chaîne, le sujet devient beaucoup plus facile à apprendre et beaucoup plus facile à appliquer. Il devient également plus facile d’acheter de l’équipement intelligemment, car l’acheteur cesse de magasiner pour le mot CNC et commence à magasiner pour la bonne famille de machines et le bon flux de travail. Avant de transformer l’enthousiasme du débutant en achat, il est utile de comparer les devis de machines dans le détail pratique. Et pour une vue d’ensemble des familles de machines qui résolvent quels types de travaux, le catalogue de produits Pandaxis est le bon endroit pour commencer.

Le résumé court est celui-ci : La CNC n’est pas difficile parce qu’elle est magique. Elle semble difficile seulement lorsque le processus est caché derrière trop de termes à la fois. Une fois la séquence visible, les bases deviennent beaucoup plus faciles à comprendre, et chaque sujet avancé a un endroit logique où se rattacher.
