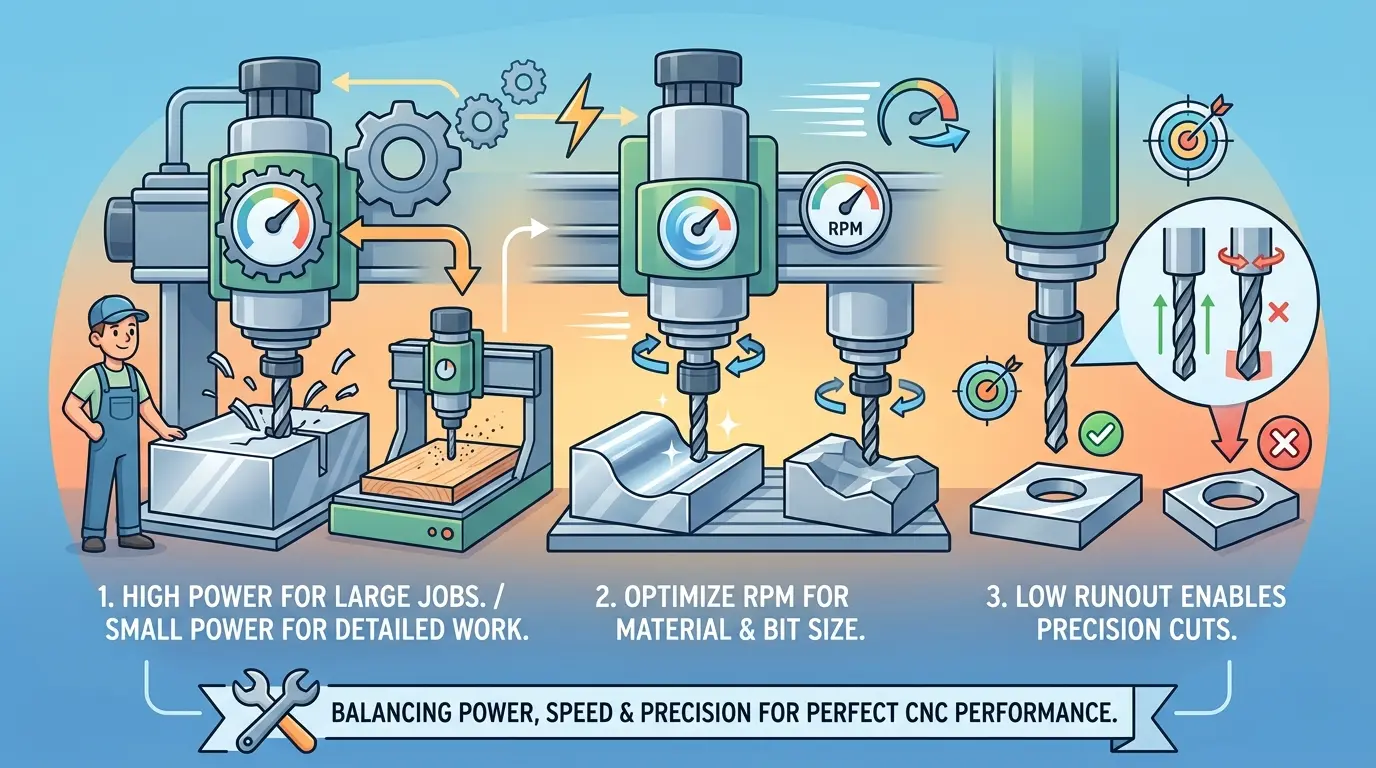

Guide des broches CNC : comment la puissance, la vitesse et le faux-rond affectent les performances

La manière la plus rapide de mal interpréter les performances d’une broche est de lire le catalogue de haut en bas. La puissance, la vitesse et le faux-rond paraissent clairs sur le papier, donc les acheteurs comparent d’abord les chiffres et supposent que le plus grand nombre l’emporte. La production réelle enseigne l’inverse. La broche ne prouve sa valeur que lorsque ces chiffres restent crédibles au niveau de la pointe de l’outil, sous charge réelle, sur l’ensemble d’un quart de travail, avec l’assemblage d’outils réel, sur une machine suffisamment rigide pour utiliser la broche honnêtement.

C’est pourquoi la meilleure façon d’évaluer une broche est de lire le problème depuis la coupe à rebours. Si la finition devient rugueuse lorsque l’engagement augmente, si les petits outils se cassent plus tôt que prévu, si les résultats de surfaçage changent à mesure que la machine chauffe, ou si les vitesses d’avance doivent être réduites juste pour garder la coupe calme, la broche peut faire partie de l’explication. Mais elle n’est jamais l’explication complète en elle-même. Une broche vit à l’intérieur d’un ensemble rotatif, d’une structure de machine et d’une discipline de processus. La vraie question est de savoir si la broche reste fiable au sein de ce système complet.

Commencez par la coupe, pas par la plaque signalétique

Les ateliers n’achètent pas de broches pour admirer la puissance nominale. Ils achètent des broches pour que les outils coupent de manière prévisible. Cela semble évident, mais cela change ce qui doit être mesuré en premier. Au lieu de demander uniquement la puissance nominale de la broche, demandez ce dont l’atelier a besoin que la broche fasse chaque jour. Doit-elle entraîner des outillages plus gros à travers des panneaux imbriqués pendant des heures sans donner l’impression d’être molle dans la coupe ? Doit-elle rester calme avec de petits outils à grande vitesse sur des travaux de détail ? Doit-elle passer entre de nombreuses tailles d’outils et types de travaux différents sans devenir difficile à régler ?

Lorsque la question est formulée de cette manière, la sélection de la broche cesse d’être une course entre des chiffres de titre. Elle devient une décision d’adéquation au processus. Les acheteurs qui sautent cette étape surachètent souvent des spécifications de haut niveau qu’ils n’utiliseront jamais ou sous-achètent la partie du comportement de la broche qui contrôle réellement la finition de surface, la durée de vie de l’outil et le débit sur leurs travaux dominants.

La puissance n’est réelle que dans la bande de fonctionnement

La puissance de crête est l’un des chiffres de broche les moins utiles lorsqu’elle est détachée de la bande de fonctionnement où l’outil travaille réellement. Une broche peut sembler solide sur le papier et sembler faible en production si la puissance utilisable et le comportement du couple dans la plage de vitesse pertinente ne correspondent pas à la bibliothèque d’outils principale de l’atelier. C’est pourquoi deux broches avec un langage de spécification similaire peuvent se comporter très différemment une fois que le parcours passe d’un essai d’échantillon à une production répétée.

Pour de nombreux ateliers, la question pertinente n’est pas « Quelle est la puissance maximale ? » C’est « La broche peut-elle maintenir la coupe honnêtement là où nos travaux vivent réellement ? » En surfaçage, traitement de panneaux, rainurage et défonçage plus lourd, un comportement de charge stable importe plus qu’un pic qui n’apparaît que brièvement. Si le programmeur doit encore réduire agressivement l’avance ou la profondeur pour garder la coupe lisse, la puissance annoncée de la broche n’est pas le chiffre qui fait fonctionner l’usine. C’est la bande de fonctionnement utilisable.

La taille de l’outil change ce que la puissance signifie

La puissance doit être lue conjointement avec le diamètre de l’outil, le style d’engagement et le mélange de matériaux. Une broche qui se comporte de manière acceptable avec des outils plus petits et une charge de copeaux modeste peut sembler beaucoup plus stressée lorsque des outillages plus grands, de larges passes de surfaçage ou de longues séries de production la poussent plus fort. D’un autre côté, une broche sélectionnée principalement autour d’outils plus lourds peut ne pas dire toute la vérité sur son calme avec des fraises de petit diamètre où l’équilibre, la stabilité de vitesse et la vérité au niveau de la pointe de l’outil importent davantage.

C’est pourquoi une conversation significative sur une broche a besoin d’un ensemble d’outils représentatif, pas d’une charge de travail fantaisiste construite à partir d’extrêmes. Les ateliers qui coupent principalement des produits en panneaux avec des outils de défonçage courants devraient juger la broche là. Les ateliers faisant de la gravure de détail ou du travail de précision sur plastique devraient pondérer différentes priorités. Une broche peut être « puissante » dans un sens général et être encore la mauvaise réponse pour les tailles d’outils qui dominent la production quotidienne.

Un maintien stable de la vitesse importe plus que le RPM maximum

Le RPM maximum est facile à commercialiser car il est simple et spectaculaire. La valeur réelle provient de la manière dont la broche maintient honnêtement la vitesse sur un travail ordinaire. Le travail de détail avec de petits outils peut se soucier d’un comportement calme à haute vitesse. Les outils plus grands et un engagement plus lourd peuvent se soucier beaucoup plus de la stabilité plus bas dans la plage. Dans les deux cas, le problème n’est pas de savoir si la broche peut atteindre un nombre. C’est de savoir si elle reste contrôlée pendant la coupe.

C’est une raison pour laquelle les acheteurs deviennent déçus après avoir recherché la vitesse de pointe uniquement. Ils ont acheté une flexibilité théorique mais passent encore leurs journées dans une bande beaucoup plus étroite où un comportement stable importe plus que le plafond. La question plus intelligente n’est pas à quelle vitesse la broche peut tourner à vide. C’est à quel point elle maintient calmement la vitesse commandée lorsque l’outil enlève réellement de la matière.

Le faux-rond doit être jugé à la pointe de l’outil

Le faux-rond devient significatif seulement là où le matériau le voit. Cela signifie que le contrôle important n’est pas simplement au niveau du nez de la broche. C’est à la pointe réelle de l’outil avec la configuration réelle de pince, d’écrou, de porte-outil et de porte-à-faux que l’atelier a l’intention d’utiliser. Une broche peut paraître respectable isolément et toujours offrir une faible vérité au niveau de la pointe de l’outil si le reste de l’ensemble rotatif n’est pas également sain.

Lorsque le faux-rond à la pointe de l’outil est mauvais, les symptômes ont tendance à se propager partout. Une dent porte plus de charge qu’elle ne le devrait. La durée de vie de l’outil chute. La largeur de la rainure ou la qualité des bords devient moins prévisible. Les petites fraises cassent plus tôt que prévu. La finition de surface devient bruyante ou irrégulière. Les opérateurs peuvent commencer à blâmer les avances, les matériaux ou la technique de l’opérateur alors que l’assemblage rotatif lui-même fait partie de l’instabilité.

C’est pourquoi le faux-rond ne devrait jamais être réduit à une simple conversation sur les roulements. C’est une conversation sur la broche-plus-porte-outil. Si l’atelier mesure seulement le nez de la broche et ignore l’assemblage d’outils réel, il mesure la mauvaise extrémité du problème.

La qualité de la pince, l’état de l’écrou et le porte-à-faux changent le résultat

De nombreuses discussions sur les broches se transforment en arguments sur le corps de la broche alors que les dégâts réels se produisent une étape en aval. Des pinces usées, des cônes contaminés, des écrous endommagés, un mauvais équilibrage ou un porte-à-faux d’outil inutile peuvent défaire une bonne broche plus rapidement que les acheteurs ne le pensent. En pratique, certains « problèmes de broche » sont en réalité des problèmes de porte-outil qui se trouvent sur le même axe.

Cela importe parce que l’atelier doit posséder l’ensemble rotatif complet s’il veut une performance de broche crédible. Une meilleure gestion du cône, un remplacement discipliné des pinces, un porte-à-faux plus court si possible et une qualité de porte-outil constante peuvent produire plus d’amélioration réelle que de rechercher une nouvelle spécification de broche avant que ces bases ne soient maîtrisées. Une broche solide à l’intérieur d’une routine de porte-outil faible reste un système de coupe faible.

La chaleur dit la vérité sur un quart de travail

Les démonstrations à froid flattent de nombreuses broches. La première pièce peut sembler bien, le son peut être propre et la finition acceptable. Après des heures de fonctionnement, une histoire différente peut apparaître. Le bruit peut changer. La qualité de surface peut dériver. La durée de vie de l’outil peut devenir moins prévisible. Un travail de détail minutieux peut commencer à sembler moins calme même si le programme n’a pas changé.

C’est pourquoi la stabilité thermique appartient à chaque évaluation sérieuse de broche. Une broche utilisée pour la production doit commencer et terminer le quart de travail avec une cohérence crédible. Si la broche se comporte bien pendant vingt minutes mais moins bien après un fonctionnement soutenu, ce n’est pas un détail mineur. C’est la différence entre la confiance dans la démonstration et la confiance dans la production.

Des tests représentatifs plus longs révèlent cela de manière plus fiable que de courts échantillons de coupe. Les acheteurs devraient demander non seulement ce que la broche peut faire immédiatement, mais aussi ce qu’elle fait encore après un échauffement significatif et une charge de travail continue.

Le choix du refroidissement change le comportement opérationnel, pas seulement le langage de la spécification

La méthode de refroidissement est souvent traitée comme un détail technique secondaire, mais elle affecte le comportement de service, les attentes en matière de bruit, la gestion thermique et la façon dont l’atelier vit la broche au fil du temps. Certaines usines privilégient un fonctionnement plus silencieux et une stabilité thermique. D’autres privilégient une installation plus simple et un comportement de maintenance. Le bon choix dépend de l’environnement et du modèle opérationnel, pas du prestige.

C’est pourquoi le refroidissement doit être jugé par rapport à la réalité quotidienne de l’atelier. Une usine faisant de longs quarts de travail sur du défonçage peut se soucier d’un équilibre entre bruit, comportement thermique et discipline de maintenance. Un autre atelier avec des tâches plus légères ou des préférences de maintenance différentes peut voir le compromis différemment. Les acheteurs qui ont besoin d’approfondir cette décision spécifique devraient également comparer comment les choix de broche refroidie par eau et par air changent l’utilisation réelle au lieu de supposer que la réponse est universelle.

La structure de la machine fixe toujours le plafond

Une broche plus puissante n’annule pas une machine faible. Si le bâti fléchit, le portique bouge sous la charge, le maintien est peu fiable, l’état de la table de dépouille est mauvais ou le guidage linéaire n’est plus sain, une capacité de broche supplémentaire peut simplement pousser l’instabilité plus fort. La broche peut avoir plus à donner, mais le reste de la machine peut ne pas savoir comment l’utiliser en toute sécurité.

C’est pourquoi les mises à niveau de broche et la sélection de broche doivent toujours être vérifiées par rapport à la rigidité de la machine et à la santé du mouvement. La même logique qui importe lors de l’évaluation de ce qui améliore réellement la rigidité et la performance CNC reproductible s’applique ici aussi. La puissance rotative ne peut pas effacer la faiblesse structurelle. Au mieux, elle peut l’exposer plus rapidement.

L’atelier doit donc être prudent lorsqu’il dit que la machine « a besoin d’une broche plus puissante. » Parfois, c’est le cas. Parfois, elle a d’abord besoin d’une plateforme plus saine.

Différentes charges de travail révèlent différentes faiblesses de broche

La sélection de la broche devient beaucoup plus facile une fois que la charge de travail dominante est définie honnêtement.

• La production de panneaux imbriqués expose généralement la tenue de charge utilisable, la stabilité thermique et le contrôle stable de la vitesse sous un travail de défonçage récurrent moyen à lourd.
• Le défonçage de détail fin expose généralement le faux-rond à la pointe de l’outil, la qualité d’équilibrage et le comportement calme à vitesse plus élevée avec un outillage plus petit.
• Le travail de surfaçage révèle si la broche peut rester stable avec un engagement plus large et maintenir une constance de finition dans le temps.
• La production sur mesure mixte expose souvent si la broche reste crédible sur une large bande de vitesse et des changements d’outils fréquents plutôt qu’à l’intérieur d’un scénario optimisé.

Cela importe parce que de nombreux acheteurs évaluent accidentellement la broche par rapport au travail qu’ils s’imaginent faire plutôt qu’au travail qui consomme réellement la plupart des heures de broche. Une broche doit être achetée pour la charge récurrente, pas pour le travail de rêve occasionnel.

Signes d’alerte que la broche ou l’assemblage est sous-performant

Les ateliers savent souvent que quelque chose ne va pas avant de pouvoir expliquer où chercher. Les signes d’alerte courants incluent une qualité de finition qui se dégrade à mesure que la charge augmente, une durée de vie de l’outil qui semble plus courte qu’elle ne le devrait, des petites fraises qui cassent de manière imprévisible, des changements de bruit après l’échauffement et un besoin récurrent de réduire l’avance juste pour garder la coupe calme. Ces symptômes ne prouvent pas automatiquement que la broche est le seul problème, mais ils sont des signaux forts indiquant que la broche et l’assemblage rotatif méritent un examen plus approfondi.

L’étape importante est de séparer le symptôme de la cause. Si les mêmes symptômes disparaissent avec une meilleure configuration de porte-outil ou après une correction mécanique ailleurs dans la machine, alors le corps de la broche n’est peut-être pas la véritable limitation. S’ils persistent malgré un outillage sain et une mécanique solide, la conversation sur la broche devient beaucoup plus forte.

Un essai de broche significatif devrait être intentionnellement ordinaire

La meilleure évaluation de broche est presque ennuyeuse. Un travail représentatif. Un ensemble d’outils réaliste. De vrais porte-outils, de vraies pinces, un vrai porte-à-faux, un vrai bridage, et suffisamment de temps de fonctionnement pour montrer si la chaleur et la charge changent le résultat. Le faux-rond doit être vérifié à la pointe de l’outil avant et après l’échauffement. La qualité de surface, le son et la confiance dans l’avance doivent être observés après suffisamment de coupe pour refléter la vie normale de l’usine.

L’objectif n’est pas de fabriquer une pièce de démonstration attrayante sous supervision parfaite. L’objectif est de voir si la broche reste fiable lorsque la configuration ressemble à la journée ordinaire de l’atelier. Les acheteurs qui évaluent de cette manière obtiennent des réponses beaucoup plus claires que ceux qui comparent des nombres isolés ou des échantillons de coupe hautement gérés.

L’achat d’une broche appartient à l’ensemble de la cellule de défonçage

Pour les lecteurs de Pandaxis, les questions de broche importent le plus lorsque l’objectif est de stabiliser la performance de défonçage plutôt que de simplement mettre à niveau un composant isolément. Dans les flux de travail de traitement de panneaux et de conversion de pièces, la broche doit être jugée comme faisant partie de la ligne de défonçage plus large, en particulier lorsque les machines CNC d’imbrication sont censées combiner la coupe, le perçage et le flux de pièces à l’intérieur d’un seul processus numérique. La broche est importante, mais elle n’a de valeur que lorsque la cellule entière peut l’utiliser honnêtement.

La même discipline doit être appliquée lors de l’examen des devis. Les affirmations sur la broche doivent être lues conjointement avec les hypothèses de refroidissement, le porte-outil, le support et le reste du package de la machine au lieu d’être autorisées à dominer la comparaison par un seul grand nombre. C’est pourquoi il est toujours utile de normaliser les devis de machines-outils par rapport à la portée réelle avant de décider qu’une offre de broche est clairement plus forte qu’une autre.

Achetez la broche qui reste véridique dans la coupe, pas celle qui remporte l’argument de brochure le plus facile.
