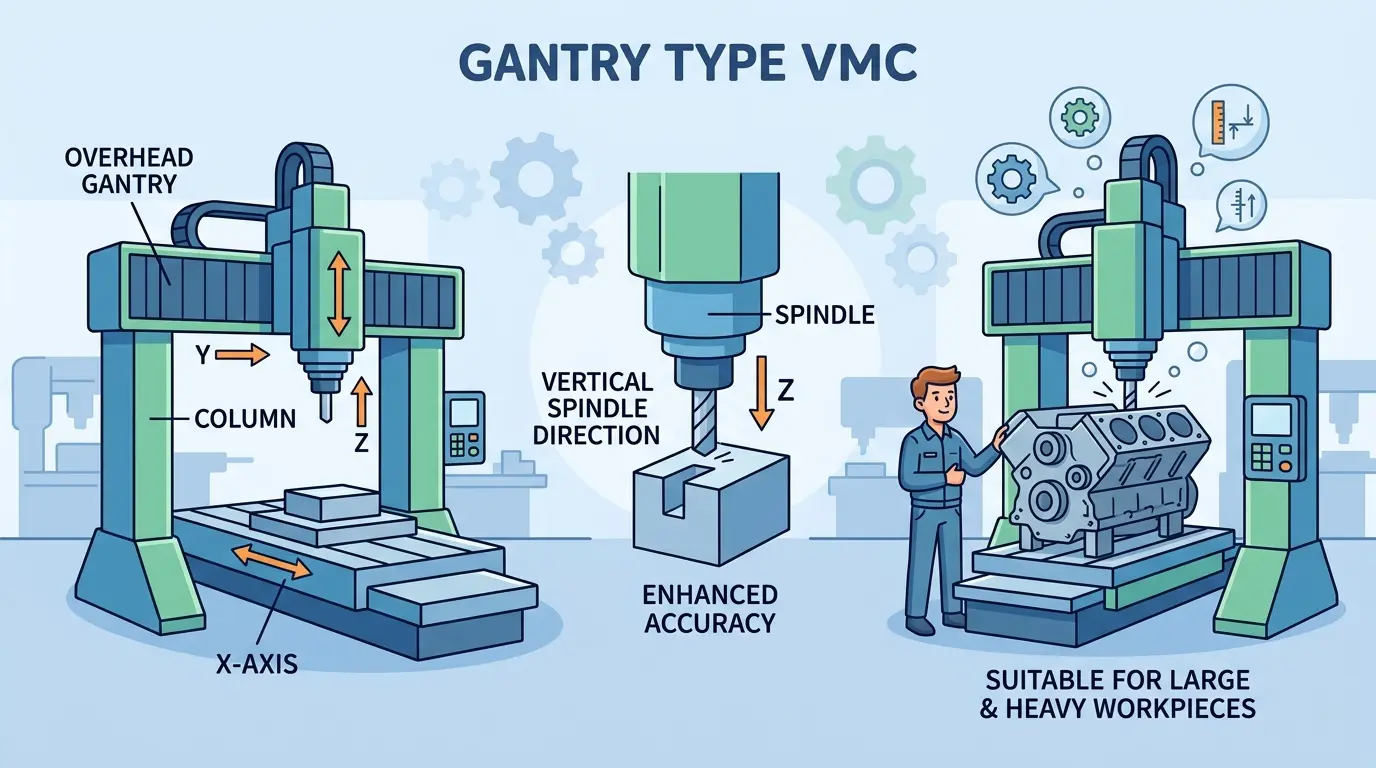

Qu’est-ce qu’un centre d’usinage vertical à portique ?

Un « centre d’usinage vertical à portique » semble technique et rassurant, mais dans la réalité des négociations d’achat, cela peut être soit une description structurelle légitime, soit un raccourci commercial qui masque des questions de classification non résolues. En première approche, cette expression suggère un centre d’usinage vertical construit autour d’une structure en pont ou en portique au-dessus de la zone de travail. Parfois, c’est exactement ce que cela signifie. D’autres fois, elle est utilisée de manière plus vague pour faire apparaître une grande machine à portique, une plateforme de type défonceuse, ou un centre d’usinage plus léger comme étant plus proche d’une véritable catégorie de centre d’usinage qu’il ne l’est réellement.

C’est pourquoi les acheteurs devraient considérer ce terme comme une incitation à vérifier plutôt que comme une preuve de la catégorie de la machine. Un centre d’usinage vertical à portique est généralement une machine à broche verticale agencée autour d’une configuration à portique ou en pont. La question pertinente n’est pas de savoir s’il possède un portique et une broche verticale. La question pertinente est de savoir s’il se comporte comme un centre d’usinage dans les aspects qui comptent vraiment pour la charge de travail.

L’expression existe pour une raison structurelle réelle

Le terme existe parce que la configuration est vraiment différente de l’image classique colonne-table que de nombreux acheteurs associent à un centre d’usinage vertical standard. À mesure que les espaces de travail s’agrandissent, la largeur de la table augmente, la taille des pièces change et les chemins de charge structurels deviennent plus exigeants. Certains constructeurs de machines se tournent alors vers une configuration à pont car elle a plus de sens architectural que d’étirer un concept de plus petit format au-delà de sa zone de confort.

Ainsi, la présence d’un portique n’est pas suspecte en soi. Dans de nombreux cas, c’est exactement la bonne réponse structurelle.

La confusion ne commence que lorsque la description de la configuration est traitée comme si elle prouvait également la catégorie de la machine. Une structure à portique peut appartenir à une plateforme robuste de type centre d’usinage, à une machine de transformation grand format plus légère, ou à quelque chose d’intermédiaire. La silhouette peut être honnête. L’interprétation de la silhouette est le point de départ des erreurs.

Cette distinction est importante car la configuration n’est qu’une couche de la machine. La catégorie de la machine est révélée par le reste du système.

Pourquoi le terme induit si facilement en erreur

L’expression est commercialement puissante car elle combine deux idées que les acheteurs apprécient déjà.

Le terme « Portique » suggère un grand espace de travail, de la portée et la capacité de traiter de grandes pièces.

Le terme « CUV » (Centre d’Usinage Vertical) suggère le sérieux d’un centre d’usinage, la discipline de l’outillage et une légitimité dans l’usinage des métaux.

Mettez les deux ensemble et de nombreux acheteurs supposent instinctivement que la machine doit être à la fois grande et entièrement de la catégorie des centres d’usinage. Ce n’est pas toujours vrai.

Le terme peut compresser plusieurs questions non résolues en une seule étiquette impressionnante. Tant que l’acheteur n’a pas vérifié le système de broche, la gestion des outils, la stratégie de lubrification ou d’aspiration des copeaux/poussières, la structure, la rigidité, la logique du capotage et les attentes en matière de cycle de service, l’expression n’est pas une conclusion. Ce n’est qu’un indice sur la configuration.

C’est exactement là que commencent les mauvaises comparaisons de devis. Des machines avec des formes externes similaires sont regroupées alors même que leurs plafonds de processus, leur logique d’outillage et leur comportement quotidien en charge de travail peuvent être très différents.

Commencez par le travail, pas par le nom

Avant de se demander si une machine mérite l’étiquette, les acheteurs devraient définir le travail que la machine est censée effectuer.

Cela signifie poser des questions telles que :

1. La machine est-elle censée supporter des charges d’usinage soutenues comme un véritable centre d’usinage ?
2. Est-elle principalement envisagée pour des travaux de transformation grands mais plus légers ?
3. Les pièces sont-elles larges et en forme de plaque, ou sont-elles profondes, lourdes et gourmandes en rigidité ?
4. L’entreprise achète-t-elle une plateforme grand format, ou un centre d’usinage avec une structure grand format ?

Ce ne sont pas des questions sémantiques. Elles déterminent si la machine doit être évaluée comme un véritable centre d’usinage, une machine à portique plus légère, une plateforme orientée défonçage, ou une catégorie mixte nécessitant un examen minutieux.

Le point clé est simple : une configuration à portique peut avoir du sens dans tous ces environnements. Ce qui change, c’est tout ce qui entoure la configuration.

La broche, le porte-à-f Rein, les guidages, la stratégie de capotage, le comportement thermique, l’environnement d’enlèvement de matière et le cycle de service prévu en disent plus long sur la catégorie de la machine que l’expression elle-même.

Une configuration à portique résout des problèmes de géométrie, pas des problèmes de classification

L’une des façons les plus utiles de comprendre le terme est de séparer ce que le portique résout de ce qu’il ne résout pas.

Le portique résout une question de géométrie et de chemin de charge. C’est une façon d’agencer la machine pour que les déplacements, le support et l’accès aient du sens sur une grande zone de travail.

Il ne résout pas automatiquement :

• La stabilité de coupe en service lourd.
• La sophistication de l’outillage.
• Le contrôle thermique.
• L’intégrité du processus de coupe des métaux.
• Le cycle de service de niveau centre d’usinage.

C’est pourquoi la configuration ne devrait jamais être autorisée à remplacer le comportement réel de la machine. Un portique peut être la bonne structure et se situer néanmoins en dessous de la catégorie de performance qu’un acheteur suppose en entendant le terme CUV.

C’est l’avertissement central derrière le terme. La machine peut être honnêtement basée sur un portique tout en étant de la mauvaise catégorie de machine pour le travail.

Le système de broche et d’outillage révèle généralement la vérité le plus rapidement

Si un vendeur ou un constructeur présente une machine comme un centre d’usinage vertical à portique, l’un des moyens les plus rapides de tester l’affirmation est d’inspecter honnêtement le système de broche et d’outillage.

Les questions de vérification utiles incluent :

• Quelle interface ou cône de broche est réellement utilisé ?
• Quel magasin d’outils et quel dispositif de changeur d’outils la machine possède-t-elle ?
• Le système d’outils est-il conçu pour un flux de travail réel de centre d’usinage, ou pour un traitement grand format plus léger ?
• L’ensemble broche et outillage soutient-il une logique d’usinage soutenue, ou l’étiquette flotte-t-elle au-dessus de la réelle intention de la machine ?

Ces questions comptent car la logique d’outillage expose rapidement la philosophie de la machine. Une machine destinée à un véritable travail de centre d’usinage révèle généralement clairement cette intention par la manière dont les outils sont maintenus, changés, protégés et gérés. Une machine plus légère ou d’une catégorie différente se révèle souvent tout aussi clairement.

C’est pourquoi les acheteurs expérimentés ne restent pas très longtemps au niveau du brochure. Ils se dirigent directement vers l’architecture de la broche et de l’outillage.

Le refroidissement, la gestion des copeaux et l’environnement de travail comptent tout autant

Un autre élément de vérification rapide consiste à examiner l’environnement de coupe pour lequel la machine est conçue pour survivre.

Si la machine est présentée comme étant de la catégorie centre d’usinage, les acheteurs devraient demander comment le liquide de coupe est géré, comment les copeaux sont évacués, comment le capotage soutient la coupe continue, et si l’environnement de fonctionnement quotidien ressemble à un véritable travail de centre d’usinage ou à quelque chose de plus léger.

Les machines révèlent leur catégorie de processus prévue à travers la conception de l’environnement tout autant qu’à travers les spécifications de la broche. Une machine véritablement organisée pour une coupe soutenue semble généralement préparée à cette réalité dans sa logique de capotage, son comportement de gestion des copeaux et sa facilité de maintenance concernant la gestion des fluides ou des débris.

C’est pourquoi les acheteurs ne devraient pas s’arrêter à la puissance et aux courses. Ils devraient demander dans quel genre d’environnement de travail la machine est conçue pour vivre.

Ces questions sont souvent plus honnêtes que les étiquettes marketing car les machines sont difficiles à déguiser au niveau de l’environnement du processus.

Un grand espace de travail ne signifie pas automatiquement une capacité de service lourd

L’une des raisons pour lesquelles l’expression subsiste est que les acheteurs associent souvent une grande échelle physique au sérieux du processus. Si une machine est grande, capotée et verticale, il semble intuitif de supposer qu’elle appartient à la catégorie complète des centres d’usinage.

C’est un raccourci dangereux.

Une grande machine peut encore être optimisée pour un travail plus léger ou différent de ce que l’acheteur suppose. Elle peut encore se situer en dessous de la catégorie de centre d’usinage implicite dans le terme CUV. La taille peut soutenir la capacité, mais elle ne définit pas la capacité par elle-même.

C’est là que les acheteurs se font prendre à payer pour un espace de travail impressionnant tout en n’obtenant pas la catégorie de processus qu’ils attendaient. La machine peut être physiquement assez grande pour les pièces, mais pas construite pour assumer le comportement de coupe, la logique d’outillage ou le cycle de service dont l’application a réellement besoin.

C’est pourquoi l’environnement de travail doit être traité comme une exigence parmi d’autres, et non comme une preuve que le reste de la machine a déjà été vérifié.

Ce à quoi une configuration à portique aide véritablement

Pour rester juste dans la discussion, il est important de dire ce que la configuration fait réellement bien.

Un agencement à portique ou en pont peut être une solution extrêmement pratique lorsque la zone de travail est grande, les pièces sont larges, l’accès à travers la table est important, ou que la distribution structurelle sur une large portée est plus judicieuse que de forcer le travail dans un concept colonne-table plus petit.

Cela peut être important dans des situations telles que :

• Grandes plaques ou pièces larges.
• Pièces où l’accès par le haut sur une large zone est important.
• Processus où la géométrie de l’espace de travail modifie la logique de la structure de la machine.
• Applications où le déplacement du pont par rapport à la pièce a plus de sens architectural que l’extension d’un style de machine plus petit.

La configuration n’est pas le problème. Le risque réel ne commence que lorsque les acheteurs supposent qu’une configuration utile prouve automatiquement une catégorie de machine utile.

C’est pourquoi la meilleure posture d’achat est équilibrée. Respectez la configuration à portique pour ce qu’elle fait structurellement, mais ne la laissez pas se substituer au reste de l’examen technique.

Les machines plus grandes créent des conséquences plus importantes dans l’usine

À mesure que la taille de la machine augmente, la réalité de l’installation fait partie de la capacité de la machine. Une grande plateforme à portique peut sembler attrayante sur un devis car l’espace de travail semble généreux, mais cette valeur ne devient réelle que si l’usine peut la charger, l’entretenir et l’exploiter honnêtement.

Cela signifie que les acheteurs doivent évaluer plus que la zone de coupe. Ils devraient également évaluer :

• L’adéquation du sol ou des fondations.
• L’accès de service autour de la machine.
• Les chemins de manutention des matériaux entrant et sortant de la zone de travail.
• La méthode de chargement pour les pièces grandes ou lourdes.
• La gestion du liquide de coupe, des copeaux ou de la poussière à l’échelle que la machine produira réellement.

Les machines à grand espace de travail punissent la planification vague. Si le sol ne peut pas supporter le flux de travail complet, les chiffres de course deviennent des atouts de brochure plutôt que des atouts de production.

C’est particulièrement important lorsque les acheteurs comparent une grande machine à portique à une configuration de centre d’usinage plus conventionnelle. La décision ne concerne pas seulement l’usinage. Il s’agit aussi de savoir comment la machine vivra à l’intérieur de l’usine.

Pour les acheteurs qui construisent encore une vision plus large de l’évaluation des machines en atelier, il peut être utile de relier cette discussion à un examen plus large de ce qui compte vraiment dans la sélection d’une fraiseuse pour un usage réel en atelier. Ce contexte plus large permet souvent de juger plus facilement les questions spécifiques au portique.

L’erreur la plus coûteuse est de payer pour le mauvais type de sérieux

L’échec d’achat courant ici n’est pas de mal comprendre ce qu’est un portique. L’échec courant est de payer pour le mauvais type de sérieux.

Certains acheteurs ont besoin d’un véritable comportement de centre d’usinage sur un grand format. D’autres ont vraiment besoin d’une machine grand format pour un travail plus léger ou différent. Les problèmes commencent lorsque le premier acheteur achète une apparence grand format sans la substance d’un centre d’usinage, ou lorsque le second acheteur paie trop cher pour le vocabulaire du centre d’usinage alors que le processus ne l’exige pas réellement.

C’est pourquoi l’étiquette doit être testée par rapport au travail réel. Si le travail nécessite une logique d’outillage de qualité centre d’usinage, un contrôle de l’environnement de coupe des métaux et un comportement structurel fiable sous charge soutenue, la machine doit le prouver clairement. Si le processus est en réalité plus proche d’un travail grand format mais à charge légère, l’acheteur doit être honnête à ce sujet également.

Les bons acheteurs n’achètent pas l’identité de la machine. Ils achètent l’adéquation.

Les lecteurs de Pandaxis devraient utiliser le terme avec une discipline de processus

Pandaxis est pertinent ici principalement en tant que source de discipline de vocabulaire et de réflexion sur les processus grand format. L’accent actuel du produit Pandaxis est sur les machines industrielles pour le travail du bois, les systèmes de nesting et d’autres catégories honnêtes d’équipements grand format où la logique du pont et du portique comptent pour des raisons de flux de travail réelles. Cela rend ce sujet utile comme support de culture machine, et non comme une affirmation que Pandaxis vend actuellement des gammes de produits CUV (Centre d’Usinage Vertical) à portique pour métaux.

Si la comparaison est vraiment entre une grande machine à portique en pont et un format de centre d’usinage plus conventionnel, il est utile d’examiner comment les fraiseuses à portique et les centres d’usinage verticaux divergent lorsque la production de grandes pièces devient le vrai problème. Si la confusion est en réalité entre le langage des CNC pour le travail du bois et le fraisage des métaux, il est également utile de séparer la logique des CNC de transformation du bois de la logique des centres d’usinage avant que les catégories ne soient mélangées.

C’est l’habitude Pandaxis qui vaut la peine d’être copiée ici : gardez la catégorie de processus honnête avant que la comparaison ne devienne coûteuse.

Considérez le terme comme une affirmation qui a encore besoin de preuve

Un centre d’usinage vertical à portique est généralement une machine à broche verticale construite autour d’une structure à portique ou en pont, mais l’expression ne devient utile que lorsque la catégorie de la machine est vérifiée par des preuves. Le vrai problème n’est pas de savoir si la machine semble verticale et basée sur un portique. Le vrai problème est de savoir si le système de broche, la logique d’outillage, le comportement du capotage, la rigidité, l’environnement de processus et les attentes en matière de cycle de service soutiennent tous le comportement de centre d’usinage qui est implicite.

Pour les acheteurs, cela signifie lire au-delà de l’étiquette à chaque fois.

Si la machine prouve sa catégorie par sa structure, son outillage, son environnement de fonctionnement et son adéquation à la charge de travail, alors le terme est significatif. Sinon, ce n’est qu’un langage marketing compressé.

La règle la plus sûre est simple : traitez « centre d’usinage vertical à portique » comme le début d’une diligence raisonnable technique, pas comme sa fin. C’est généralement ce qui protège un acheteur de payer le prix d’un centre d’usinage pour une machine dont la véritable catégorie n’a jamais été entièrement confirmée.
