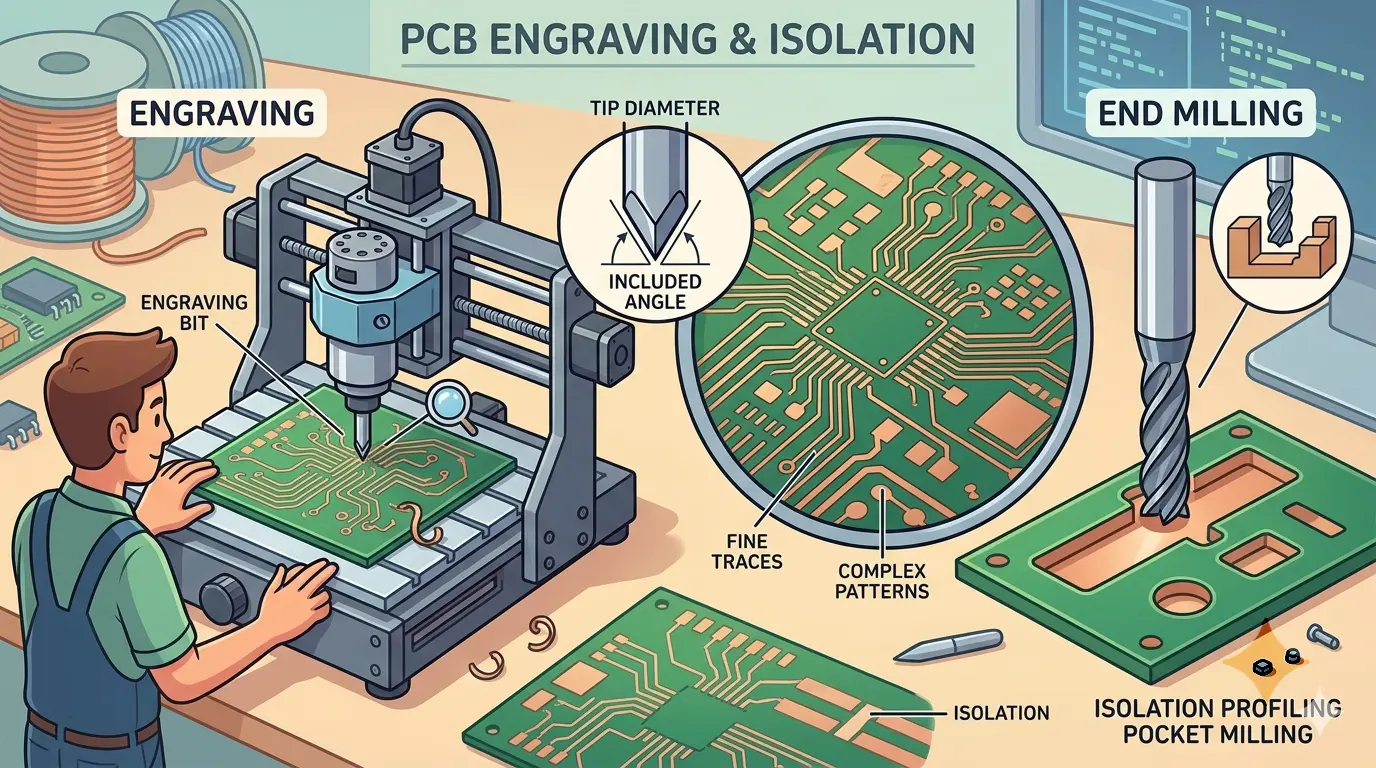

Qu’est-ce qu’une mèche de gravure pour PCB ?

Une mèche de gravure PCB est un petit outil de coupe de précision utilisé pour isoler les pistes de cuivre sur le matériau des circuits imprimés en retirant de très fines lamelles de cuivre entre les chemins conducteurs. Cela semble simple jusqu’à ce que vous vous rappeliez ce que le processus protège : un schéma électrique qui ne fonctionne que si des limites géométriques extrêmement petites restent à leur place. Contrairement aux outils de défonçage ordinaires, une mèche de gravure PCB travaille dans un processus où de petites erreurs de profondeur, de faux-rond, de planéité, de support ou de serrage d’outil peuvent immédiatement affecter le fonctionnement de la carte finie.

C’est pourquoi la mèche ne doit pas être comprise comme un micro-outil magique qui crée la précision par lui-même. Elle doit être vue comme l’extrémité coupante d’un processus d’isolation à micro-échelle. De nombreuses mèches de gravure PCB sont en carbure et conçues pour des coupes peu profondes et contrôlées. Mais le succès dépend bien plus du fait que la machine, la broche, la pince, le support de carte, le contrôle de profondeur et la stratégie d’isolation sont suffisamment bons pour permettre à un si petit outil de travailler honnêtement.

La mèche est faite pour l’isolation, pas pour le travail général avec de petits outils

Une des raisons pour lesquelles les utilisateurs sont confus au sujet des mèches de gravure PCB est qu’elles ressemblent à des « petites mèches CNC », donc les gens les traitent comme s’il s’agissait simplement de versions miniatures d’outils de coupe plus généraux. C’est un mauvais point de départ.

La tâche d’une mèche de gravure PCB est exceptionnellement spécifique. Elle n’est pas là pour se comporter comme une mèche de défonçage universelle, et elle n’est pas là pour remplacer les forets, les outils de contours ou les fraises de finition. Son rôle principal est d’isoler le cuivre en traçant des chemins précis entre les éléments conducteurs afin que les pistes restent électriquement séparées.

Ce rôle est important car il change la façon dont la mèche doit être évaluée. Les questions utiles ne sont pas :

• Est-elle minuscule ?
• Est-elle tranchante ?
• La broche peut-elle la faire tourner vite ?

Les questions utiles sont :

• Ce processus peut-il maintenir la largeur de coupe suffisamment prévisible ?
• La machine peut-elle maintenir une faible profondeur de manière honnête ?
• La carte peut-elle rester suffisamment plane pour que l’isolation reste cohérente ?
• L’outil de coupe peut-il survivre sans être soumis à une géométrie instable ?

En d’autres termes, la mèche n’a de sens qu’une fois que le processus d’isolation a été défini.

De nombreuses mèches de gravure PCB sont en fait des outils géométriques déguisés

Dans l’usage courant, le terme fait souvent référence à une mèche de gravure conique fine ou en forme de V plutôt qu’à une micro-fraise cylindrique simple. Cette distinction est importante car la géométrie modifie le comportement du processus.

Avec ce type d’outil de coupe, la profondeur n’est pas seulement la profondeur. La profondeur influence également la largeur effective du chemin isolé. Un léger changement en Z peut élargir ou rétrécir la coupe suffisamment pour modifier la quantité de cuivre restant à côté de la piste. C’est une raison pour laquelle la gravure PCB semble beaucoup moins tolérante que le fraisage grand format ou la gravure décorative peu profonde.

C’est aussi pourquoi les utilisateurs de PCB pensent parfois que la mèche est « incohérente » alors que le vrai problème est une variation de hauteur. La mèche coupe honnêtement selon sa géométrie. La machine ou le montage présente simplement différentes hauteurs de carte à la mèche.

Cette relation entre la géométrie et la profondeur est centrale pour l’ensemble du processus. Cela signifie que la gravure PCB ne consiste pas seulement à diriger avec précision un petit outil de coupe en X et Y. Il s’agit également de maintenir la réalité du Z suffisamment stable pour que la largeur du chemin isolé reste dans la marge fonctionnelle que la conception de la carte peut tolérer.

Une fois que vous comprenez cela, la mèche cesse de ressembler à un petit accessoire et commence à ressembler à un amplificateur de géométrie.

La mèche ne crée pas la précision ; elle révèle si la précision existe déjà

La plus grosse erreur des débutants est de traiter la mèche de gravure comme la principale source de précision. En réalité, la mèche est le dernier maillon de la chaîne. Si la broche a du faux-rond, si la pince serre mal, si la surface de la carte n’est pas plane, ou si le bridage est incohérent, la mèche révélera fidèlement ces faiblesses.

C’est pourquoi la gravure PCB doit d’abord être considérée comme une question de capacité de processus, et ensuite comme une question de choix d’outil. Une meilleure mèche ne peut pas sauver complètement un processus qui est déjà mécaniquement instable. Elle peut légèrement modifier le symptôme mais elle ne change pas le système qui a créé le symptôme.

C’est l’état d’esprit approprié pour quiconque spécifie un outillage pour le prototypage de PCB. Ne commencez pas par « quelle mèche dois-je acheter ? » Commencez par « ma machine et mon montage méritent-ils une mèche aussi sensible ? » Si la réponse est faible, la conversation sur l’outil a lieu trop tôt.

La gravure PCB se comporte plus comme de l’usinage à micro-échelle que comme du défonçage léger

De loin, la gravure PCB peut ressembler à un défonçage facile car l’enlèvement de matière est faible et l’outil de coupe est minuscule. Cette impression visuelle cause beaucoup de confusion. Le processus se comporte en réalité beaucoup plus comme de l’usinage à micro-échelle.

La coupe est peu profonde. Les chemins conducteurs peuvent être proches les uns des autres. Le budget de tolérance utilisable peut être consommé par des erreurs mécaniques qui seraient presque insignifiantes dans un travail plus grand. Un faux-rond qui semble tolérable dans la gravure d’enseignes peut être désastreux ici. Une variation de hauteur qui n’aurait pas d’importance dans une rainure de panneau peut détruire la qualité d’isolation sur une carte.

Cette différence change ce que les acheteurs et les opérateurs devraient prioriser. Les titres sur la vitesse de broche sont moins importants que l’honnêteté de la broche. Le contrôle de la planéité de la carte est plus important que la commodité du bridage. Le comportement en profondeur importe plus que la puissance de coupe. Une fois le processus compris de cette façon, une mèche de gravure PCB cesse d’être un accessoire de niche et devient une partie d’un problème de géométrie étroitement contrôlé.

C’est pourquoi les gens ont souvent du mal quand ils essaient la gravure PCB sur des machines qui sont seulement capables de maintenir un outil de coupe fin. Pouvoir monter l’outil n’est pas la même chose que pouvoir le contrôler à l’échelle requise.

Le faux-rond peut très vite consommer toute la marge

Sur les grands travaux de coupe, un faux-rond modéré peut être indésirable mais pas immédiatement catastrophique. Sur la gravure PCB, il peut consommer la marge du processus presque immédiatement. La pointe de l’outil de coupe est petite, les canaux prévus sont étroits et la profondeur de coupe est faible. Si la broche ou la pince ne tourne pas proprement, la largeur effective du chemin change de manière qui affecte directement si le cuivre adjacent reste correctement isolé.

C’est une raison pour laquelle la gravure PCB frustre les utilisateurs qui supposent qu’une machine a seulement besoin d’être « assez précise ». Pour ce processus, assez précise peut encore être bien trop médiocre. La mèche n’enlève pas seulement du cuivre. Elle aide à définir si les chemins conducteurs restent électriquement séparés aux endroits où ils doivent l’être.

C’est pourquoi l’honnêteté de la broche importe plus que les caractéristiques de la broche. Une broche modeste qui tourne vrai est souvent plus utile qu’une broche aux spécifications impressionnantes avec une réalité plus floue à la pointe de l’outil.

Le contrôle de la profondeur est en réalité un contrôle de la largeur sous un autre nom

Le but de la gravure PCB n’est pas une coupe profonde. Le but est d’enlever juste assez de cuivre pour isoler les pistes tout en gardant la carte et le tracé sous contrôle. Cela signifie que la régularité de la profondeur importe bien plus qu’un comportement de coupe agressif.

Si une zone de la carte est légèrement plus haute, la coupe peut ne pas isoler le cuivre à cet endroit. Si une autre zone est plus basse, le processus peut couper plus profondément que nécessaire, élargir le chemin d’isolation effectif, stresser l’outil ou endommager le substrat plus que nécessaire. C’est pourquoi la gravure PCB réussit ou échoue souvent sur la régularité plutôt que sur la puissance.

La mèche ne peut couper qu’à l’endroit où la machine la place. Si le comportement en Z est instable ou si le support de la carte est négligent, l’outil devient le témoin visible d’un problème d’installation plutôt que la cause première de celui-ci.

C’est l’une des raisons les plus fortes pour lesquelles la gravure PCB n’est pas une application « petite fraise » décontractée. De minuscules changements en Z ne modifient pas seulement la qualité de finition. Ils peuvent changer la géométrie du circuit.

La planéité de la carte fait partie du système d’outillage

La planéité du bridage est l’une des variables les plus sous-estimées dans la gravure PCB. La carte n’a pas seulement besoin de rester immobile. Elle doit rester suffisamment plane de manière prévisible pour que la coupe peu profonde prévue reste peu profonde de la même manière sur toute la zone active.

C’est facile à sous-estimer car le stock de PCB semble fin et maniable. Mais une légère courbure, un support inégal ou un maintien non cohérent peut modifier la largeur d’isolation sur la carte. Quand cela arrive, la mèche est blâmée car c’est l’élément coupant visible. En réalité, la carte présentait différentes hauteurs à l’outil de coupe sur la zone de travail.

C’est pourquoi les installations compétentes de gravure PCB investissent une réelle attention dans l’état du plateau de travail, la régularité du support, la logique de surfacage et la méthode de serrage. Ils ne traitent pas la carte comme un matériau en feuille générique. Ils la traitent comme une surface qui doit rester géométriquement honnête si l’outil doit être jugé équitablement.

La chaîne de processus entière est le véritable produit

La manière la plus utile de penser à une mèche de gravure PCB est de la placer à l’intérieur d’une chaîne d’exigences plutôt que de la traiter comme le composant vedette.

Cette chaîne comprend généralement :

1. Un comportement propre de la broche.
2. Un bon état de la pince et du porte-outil.
3. Un contrôle de profondeur stable et prévisible.
4. Un support de carte approprié et sa planéité.
5. Une gestion raisonnable des débris.
6. Des attentes réalistes concernant la densité des pistes et la largeur d’isolation.

Si ces conditions sont remplies, la mèche devient utile et prévisible. Si elles sont faibles, même un outil de coupe coûteux devient un témoin coûteux d’un processus qui n’a jamais été vraiment prêt. C’est pourquoi les acheteurs devraient être sceptiques face aux conseils qui commencent par la géométrie de l’outil mais disent peu de chose sur la machine et son installation.

La mèche compte, mais elle compte à la fin de la chaîne, pas au début.

Le contrôle des débris fins est plus important que ce que les utilisateurs occasionnels attendent

La gravure PCB produit des débris fins de cuivre et de substrat. Cela compte pour plus que la propreté de l’atelier. Les débris fins affectent la visibilité du processus, l’état de la machine, le comportement de l’outil de coupe, et la fiabilité générale du travail répété sur les cartes si l’environnement est autorisé à rester contaminé.

Parce que la coupe semble peu profonde et que la matière retirée semble mineure, les utilisateurs traitent parfois les débris comme une question secondaire. C’est une erreur. Les petits processus cachent souvent mieux les conséquences du monde. Une contamination fine répétée peut s’accumuler autour de la zone de travail, interférer avec la visibilité, affecter le repositionnement, et rendre la machine moins agréable et moins honnête à utiliser au fil du temps.

Les bonnes installations de gravure PCB traitent donc la gestion des débris comme faisant partie de la fiabilité du processus plutôt que comme une réflexion après coup une fois la carte terminée.

Le processus échoue généralement avant que la mèche ne « tombe en panne »

Quand la gravure PCB se passe mal, les utilisateurs supposent souvent qu’ils ont choisi la mauvaise mèche. Parfois c’est vrai. Plus souvent, la panne a commencé ailleurs et la mèche l’a simplement exposée.

Les schémas d’échec typiques incluent :

• Une isolation incomplète dans certaines zones parce que la hauteur de la carte ou le contrôle de profondeur a varié.
• Des chemins élargis ou rétrécis de façon inattendue parce que le faux-rond ou l’incohérence en Z a consommé la marge.
• Une durée de vie apparente de l’outil médiocre parce que le processus surcoupait ou faisait vibrer l’outil de coupe.
• Une variation d’une carte à l’autre parce que le support et le serrage n’étaient pas reproductibles.
• Des problèmes constants de poussière ou de débris parce que la gestion de la contamination était traitée comme facultative.

Cela compte car cela maintient la responsabilité au bon endroit. Si la chaîne de processus est instable, changer de mèche peut modifier légèrement le symptôme sans résoudre la cause. C’est l’une des habitudes les plus coûteuses en travail de précision : résoudre les défaillances visibles au niveau de l’outil quand l’instabilité vit dans le système.

Une mèche de gravure PCB est idéale pour le prototypage et l’usage interne contrôlé

La gravure PCB peut être très intéressante pour le prototypage, le travail en laboratoire, l’itération interne et la fabrication de cartes spécialisées limitées où les changements de conception sont fréquents et la flexibilité du processus est importante. Dans ces situations, la valeur n’est pas que la mèche soit magique. La valeur est que la voie CNC globale peut soutenir un délai d’exécution interne rapide si le processus est suffisamment discipliné.

La mèche devient une réponse plus faible lorsque les acheteurs glissent tranquillement vers des hypothèses de production exigeant plus de répétabilité, plus de débit, ou plus de contrôle de processus que ce que la machine disponible peut soutenir de manière cohérente.

Ce n’est pas une critique de la mèche. C’est un rappel que la même mèche peut appartenir à des cas d’usage très différents. Dans un cas, elle soutient l’itération interne rapide. Dans un autre, on lui demande de fonctionner dans une logique de production qui pourrait être mieux servie par une autre voie entièrement.

Les acheteurs qui ne parviennent pas à séparer ces deux conversations finissent souvent déçus par la mèche alors que la véritable inadéquation était entre le rôle commercial prévu et le plafond effectif du processus.

Il est aussi facile de la confondre avec d’autres catégories d’outils fins

Une autre erreur courante est de brouiller les frontières entre les mèches de gravure PCB et d’autres catégories d’outils fins. Une petite mèche de gravure n’est pas automatiquement un foret, une petite fraise en bout, ou un micro-outil de coupe universel. Chaque famille d’outils porte sa propre logique de processus.

C’est une raison pour laquelle il est utile de garder le vocabulaire plus large de l’outillage clair. Si une équipe est déjà floue sur la différence entre la géométrie de gravure à pointe fine, les petits outils de défonçage ou de fraisage, il devient beaucoup plus difficile de diagnostiquer pourquoi un processus PCB se comporte mal. Cette discipline de vocabulaire plus large fait partie de la raison pour laquelle des articles comme les bases de l’outillage CNC et les comparaisons de types de mèches sont utiles même en dehors du travail de défonçage traditionnel. Ils aident à empêcher les ateliers de traiter chaque petit outil de coupe comme s’il appartenait à la même famille.

C’est particulièrement important dans le travail PCB car la marge de malentendu est si faible.

Questions utiles avant de choisir la géométrie de la mèche

Avant de se concentrer sur la géométrie de la mèche, les acheteurs et les utilisateurs internes devraient d’abord se poser plusieurs questions sur le processus.

1. Quelle est la planéité réelle de la carte pendant la coupe en conditions réelles, pas en conditions idéales ?
2. Quel est l’état réel de la broche et de la pince à la pointe de l’outil ?
3. Quelles sont les plus fines séparations de pistes que le processus doit protéger ?
4. S’agit-il principalement de prototypage, d’usage interne occasionnel, ou d’attentes de rendement reproductibles ?
5. La machine est-elle réellement capable d’un travail d’isolation à micro-échelle, ou seulement capable de maintenir un outil très petit ?

Ces questions en révèlent généralement plus sur la probabilité de succès que tout langage marketing d’outil.

Les lecteurs de Pandaxis devraient traiter cela comme une littératie de processus, pas comme un raccourci de catégorie de produit

Pandaxis ne centre pas les routeurs de prototypage PCB comme une famille de catalogue de base actuelle, donc ce sujet est mieux traité comme une littératie technique inter-catégories. Cela compte toujours car cela renforce une habitude industrielle très utile : les petits outils ne signifient pas automatiquement des processus simples.

La même discipline qui aide quelqu’un à choisir la bonne mèche de défonçage, fraise en bout, ou stratégie de fixation dans un travail CNC à plus grande échelle s’applique ici aussi. Les détails changent, mais la leçon sous-jacente reste la même. La géométrie de l’outil ne fonctionne que de manière aussi honnête que la machine, le montage et la chaîne de processus le permettent.

C’est pourquoi la gravure PCB est un cas limite pédagogique utile. Elle rend les hypothèses faibles visibles très rapidement.

Choisissez la mèche seulement après que le processus a gagné le droit de l’utiliser

Une mèche de gravure PCB est un outil de précision pour isoler les pistes de cuivre sur les cartes de circuits, mais elle ne devient significative qu’à l’intérieur d’un processus capable de soutenir honnêtement une géométrie à micro-échelle. Cela signifie que le faux-rond de la broche, la planéité de la carte, la régularité de la profondeur, le porte-outil, le support et le contrôle des débris comptent au moins autant que la forme de l’outil lui-même.

La règle la plus sûre est simple : ne demandez pas à la mèche de créer un niveau de précision que la machine et le montage ne possèdent pas déjà. Quand la chaîne de processus est stable, la mèche devient un outil d’isolation utile et discipliné. Quand la chaîne est instable, l’outil de coupe est souvent blâmé pour un problème qui a commencé bien plus tôt.

C’est la bonne façon de comprendre ce qu’une mèche de gravure PCB est vraiment. Ce n’est pas un outil miracle minuscule. C’est un outil très honnête.
