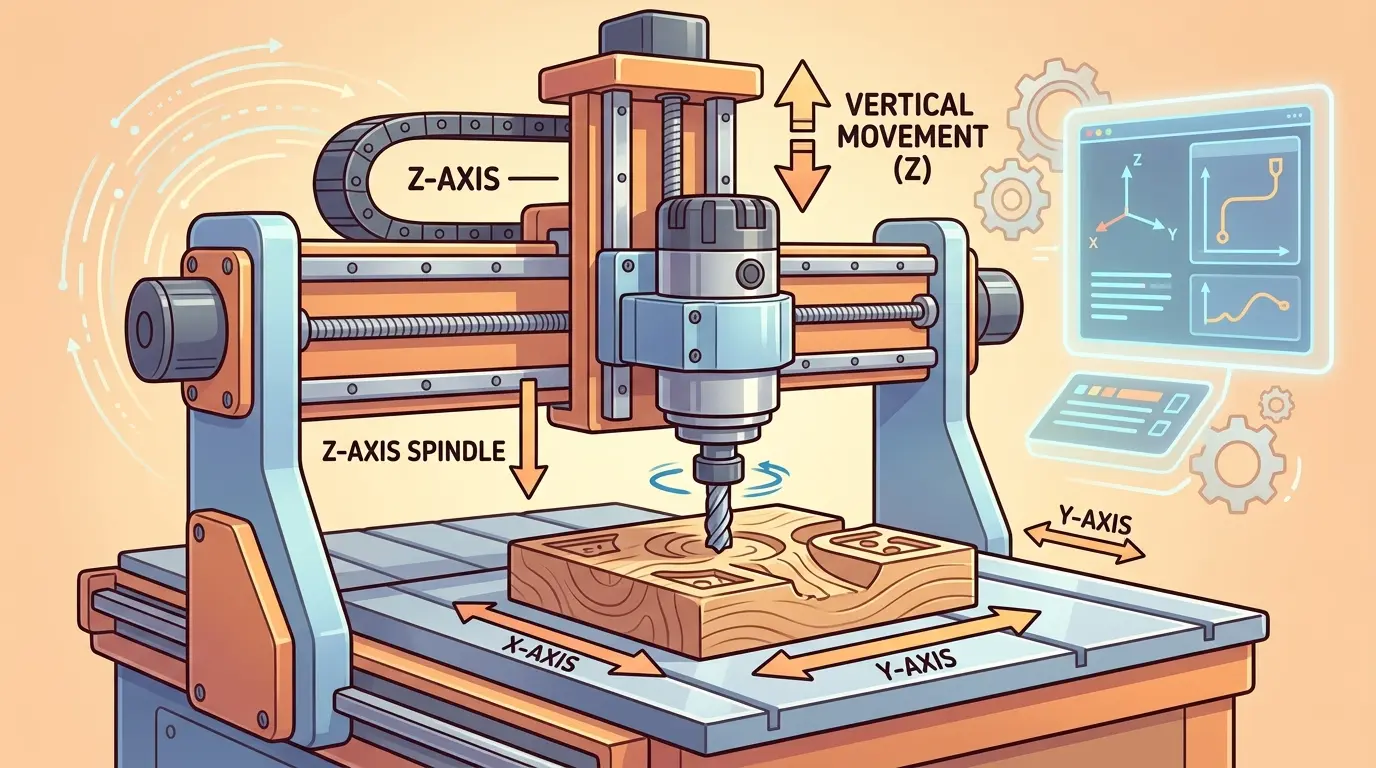

Qu’est-ce qu’une broche en axe Z dans le routage et le fraisage CNC ?

« Broche de l’axe Z » ressemble à un nom de composant, mais dans la plupart des discussions sur le fraisage vertical et le défonçage, il s’agit en réalité d’un raccourci pour quelque chose de plus vaste : la broche ainsi que toute la structure verticale qui l’entraîne dans la coupe. Cette différence est importante car les acheteurs qui traitent cette expression comme une catégorie de produit manquent souvent le problème pratique auquel elle renvoie. La broche peut sembler solide sur le papier, mais si l’axe Z qui la supporte est faible, mal guidé, trop peu soutenu ou inadapté au travail, la limite réelle de la machine se manifeste souvent là en premier.

La meilleure utilisation du terme n’est donc pas de définir une nouvelle technologie de broche. Elle est de recentrer l’attention sur le chemin de charge vertical. Une fois que les acheteurs lisent l’expression de cette manière, elle devient utile. Au lieu de demander de quel type de broche il s’agit, ils commencent à se demander comment la broche est montée, comment le chariot est soutenu, quelle masse le système Z gère, et avec quelle honnêteté la machine maintient la profondeur une fois que l’outil pénètre dans la matière.

Lire l’expression comme une question de chemin de charge

Quand quelqu’un dit « broche de l’axe Z », la traduction pratique est généralement « examinez attentivement l’ensemble broche-et-chariot ». Cela comprend le corps de la broche, le support, le chariot vertical, le système de guidage, le mécanisme d’entraînement responsable du mouvement en Z, et la structure qui résiste à la plongée et à l’effort de coupe une fois l’outil engagé. La broche ne travaille jamais seule. Elle fonctionne à travers cet ensemble complet.

C’est pourquoi l’expression survit même si elle est techniquement imparfaite. Elle pointe vers une partie de la machine qui mérite plus d’attention qu’elle n’en reçoit habituellement. Les acheteurs qui s’arrêtent à la puissance du moteur, à la vitesse de la broche ou à la réputation de la marque finissent souvent par évaluer la partie la plus visible du système tout en ignorant la structure qui doit réellement supporter cette broche avec honnêteté.

Commencer par la pointe de l’outil et remonter

La façon la plus simple de comprendre l’ensemble vertical est de commencer par la pointe de l’outil et de remonter. La fraise entre dans la pièce. La force de coupe se transmet à travers l’outil, puis à travers le nez de broche, le corps de broche, la plaque de montage, le chariot Z, le système de guidage et la structure de la machine. Chaque point faible dans cette chaîne affecte la sensation de la coupe et la fiabilité du résultat.

C’est pourquoi deux machines avec un langage de broche similaire peuvent se comporter très différemment en travail réel. L’une peut supporter la broche à travers un chemin vertical court, bien soutenu et rigide. L’autre peut la supporter à travers un agencement plus haut, plus léger et plus flexible qui perd en confiance à mesure que la portée de l’outil et la résistance à la coupe augmentent. L’étiquette de la broche seule ne révèle pas cette différence. Le chemin de charge le fait.

L’axe Z est souvent là où l’honnêteté d’une machine se révèle en premier

De nombreuses machines peuvent sembler convaincantes en mouvement à vide, lors d’essais à sec ou avec des spécifications générales. L’axe Z est là où la machine doit souvent faire ses preuves. C’est là que l’outil entre dans la coupe, que les charges de plongée deviennent réelles, que le porte-à-faux de l’outil commence à créer un effet de levier, et que la précision de profondeur cesse d’être abstraite. Si la structure verticale est faible, les acheteurs le voient souvent là en premier.

Les symptômes typiques incluent le broutement à l’entrée, un état de surface instable sur les parois, une constance de profondeur décevante, ou une sensation d’inquiétude à mesure que les passes s’approfondissent et que l’outil doit rester contrôlé sur une plus grande distance verticale. Ces problèmes peuvent apparaître même lorsque le moteur de broche lui-même semble capable. C’est pourquoi les acheteurs expérimentés surveillent souvent la structure verticale plus attentivement que l’étiquette de la broche.

La longueur de l’outil change toute la conversation

La longueur de l’outil est l’un des moyens les plus rapides de révéler si l’ensemble vertical est vraiment capable. Un outil court maintenu près du nez de broche demande relativement peu à la structure de l’axe Z comparé à un outil plus long qui introduit un effet de levier plus important. Plus la force de coupe agit loin de la structure de support, plus rapidement la faiblesse devient visible.

C’est une raison pour laquelle les acheteurs peuvent être induits en erreur par des coupes de démonstration utilisant un outillage pratique plutôt que les outils requis en production. Une machine qui se comporte bien avec un outillage court dans un travail peu profond peut devenir beaucoup moins convaincante une fois que le travail réel exige une portée plus longue, des poches plus profondes, des montages plus hauts, ou un comportement de plongée plus exigeant. La broche n’a pas changé. L’effet de levier, si.

La course n’est pas la même chose que la course utilisable

Les acheteurs lisent souvent la course en Z comme un simple chiffre de capacité. Plus de course semble flexible, et parfois ça l’est. Mais la course seule ne dit pas à l’acheteur si la machine maintient la broche de manière stable sur toute cette plage, si le chariot reste rigide à différentes positions d’extension, ou si la machine perd en confiance une fois que l’outillage, les montages et la hauteur de la pièce se combinent en production ordinaire.

C’est pourquoi la course utilisable est plus importante que la course en tant que chiffre de brochure. Une machine peut annoncer un mouvement généreux tout en offrant moins de capacité de coupe honnête que prévu une fois que la longueur réelle de l’outil, l’épaisseur du matériau, la hauteur de la table à dépression, les accessoires de vide, les serre-joints ou les gabarits personnalisés entrent dans la configuration. La course est facile à imprimer. La stabilité verticale utilisable est plus difficile à revendiquer et plus précieuse à comprendre.

Le dégagement est important car les ateliers coupent rarement sur une table vide

Une autre raison pour laquelle l’expression pointe vers l’ensemble complet plutôt que seulement la broche est que la coupe verticale n’arrive presque jamais dans le vide. Les pièces reposent sur des tables à dépression, des plots de vide, des montages, des étaux, des blocs ou des supports personnalisés. Les opérateurs ont besoin d’assez de dégagement pour charger en toute sécurité, installer les outils correctement, éviter les collisions, et toujours garder la broche supportée dans une plage structurellement honnête.

C’est là que les acheteurs peuvent commettre une erreur subtile. Ils voient la course et supposent une liberté de configuration, sans se demander si la machine reste confortable lorsque cette liberté est réellement utilisée. Une machine qui dégage techniquement la configuration mais devient moins stable à l’extension requise n’offre pas la même valeur pratique qu’une machine qui maintient la broche avec confiance à travers la même zone de travail.

La masse de la broche doit être supportée, pas seulement installée

La structure verticale ne fait pas que bouger. Elle porte du poids. À mesure que les ensembles de broche deviennent plus lourds, l’axe Z a plus à supporter et à contrôler. Cela affecte l’accélération, la décélération, le comportement en plongée, et la façon dont la machine réagit une fois que l’outil rencontre une résistance dans le matériau. La valeur de la broche ne peut être séparée du chariot qui la supporte.

C’est une raison pour laquelle les mises à niveau de broche déçoivent parfois. Les acheteurs améliorent la broche isolément puis découvrent que l’axe Z qui la supporte n’était jamais particulièrement à l’aise avec la charge ajoutée. La machine peut encore bouger, mais la broche améliorée peut révéler que l’ensemble vertical était déjà près de sa limite de confort. La vraie question n’est pas seulement de savoir si la broche est meilleure. Elle est de savoir si le système vertical est honnête avec cette broche installée.

La qualité du guidage importe plus sur Z que ce que de nombreux acheteurs attendent

Parce que l’axe Z gère l’entrée, la sortie et le mouvement sensible à la profondeur, la qualité du système de guidage compte énormément. Le support du rail, la qualité des roulements, la rigidité du chariot, l’alignement et la méthode d’entraînement pour le mouvement vertical contribuent tous à savoir si la broche semble ancrée ou imprécise une fois la coupe commencée. Une machine peut sembler acceptable en mouvement latéral léger tout en révélant une faiblesse en mouvement vertical parce que la plongée et le contrôle de la profondeur rendent les petites erreurs plus visibles.

C’est aussi pourquoi l’instabilité verticale est si frustrante en pratique. Elle n’affecte pas seulement la finition mais la confiance. Les opérateurs commencent à changer la vitesse d’avance, la profondeur, le parcours d’outil ou la stratégie d’outillage pour contourner la machine au lieu de faire confiance à la machine pour soutenir le processus avec honnêteté.

Le comportement en plongée est souvent le premier test honnête

Les coupes à vide cachent beaucoup de choses. La broche bouge, la machine semble bien fonctionner, et les chiffres de course semblent utilisables. La première plongée dans un matériau réel est souvent là où la vérité arrive. Ce moment charge la broche verticalement, demande au chariot de rester aligné, et révèle si tout l’ensemble est calme ou si la machine entre dans la coupe avec une hésitation visible. Si la broche broute à l’entrée, si la finition s’aggrave immédiatement près du haut ou du bas de la forme, ou si les opérateurs commencent à réduire leurs ambitions chaque fois que l’outil doit descendre agressivement, l’ensemble vertical parle déjà clairement.

C’est pourquoi le comportement en plongée mérite plus d’attention dans les démonstrations et les premiers essais de production. Il montre si la machine ne fait que déplacer la broche ou si elle la contrôle réellement sous charge.

La tenue de profondeur et la confiance dans les reprises viennent du même ensemble

Un autre point que les acheteurs manquent souvent est que l’honnêteté de l’axe Z affecte plus que l’état de surface. Elle affecte aussi la confiance dans les reprises, la répétabilité de la profondeur sur des pièces répétées, et la capacité de la machine à revenir à une condition de coupe connue après des changements d’outil ou des interruptions. Si le système vertical est faible ou incohérent, les opérateurs commencent à se méfier de la machine de manière subtile. Ils ajoutent des coupes de vérification, des contrôles supplémentaires, des passes moins profondes, ou une prudence de configuration inutile parce qu’ils ne font plus confiance à la profondeur pour rester honnête par défaut.

Ce coût caché est important. Une machine qui semble acceptable lors d’un premier essai peut encore perdre une productivité réelle si l’axe Z supportant la broche crée un doute chaque fois que le processus doit être redémarré, répété ou confié à un autre opérateur.

Le langage des défonceuses et des fraiseuses se mélange souvent de manière peu utile

L’expression devient plus déroutante car les gens passent trop négligemment entre le vocabulaire de la défonceuse et celui de la fraiseuse. Dans les conversations légères sur les CNC de défonçage, la broche est souvent traitée comme un symbole de performance autonome. Dans les discussions sur le fraisage, la structure supportant cette broche est généralement considérée plus explicitement. Lorsque les acheteurs combinent les deux habitudes de pensée, ils peuvent surestimer ce que le système vertical de la machine tolérera.

Cela importe surtout lorsque les acheteurs de défonceuses commencent à utiliser le langage du fraisage pour des opérations qui exigent plus de l’ensemble Z que ce pour quoi la classe de machine a été construite. Une défonceuse peut porter une broche qui semble sérieuse tout en luttant dans des travaux lourds en plongée ou sensibles à la rigidité. La broche seule ne transforme pas la machine en une plateforme verticale plus solide. L’ensemble complet doit mériter la revendication.

Les petites faiblesses verticales apparaissent rapidement dans la coupe réelle

L’axe Z laisse à la machine moins de possibilités de cacher les faiblesses. La planéité de surface, la hauteur du montage, la longueur de l’outil, la vitesse de plongée et le bridage convergent tous là. Un léger manque de rigidité ou de qualité de guidage qui semble tolérable ailleurs peut devenir évident lorsque l’outil entre dans la pièce, surtout avec des outils plus longs ou des formes plus profondes.

C’est pourquoi les acheteurs qui ignorent l’ensemble vertical découvrent souvent les problèmes seulement après l’installation. La machine peut se déplacer en douceur et sembler convaincante lors d’une démonstration. Le premier travail sensible à la plongée révèle si la broche est réellement supportée avec honnêteté. C’est généralement là que la machine cesse de fonctionner comme ses spécifications générales le suggéraient.

Les mises à niveau échouent souvent parce que les acheteurs améliorent la mauvaise couche

Une raison pratique de comprendre le concept de ce qu’on appelle la broche d’axe Z est qu’il empêche une logique de mise à niveau erronée. Lorsque les ateliers observent un comportement de coupe décevant, ils regardent souvent d’abord la puissance de la broche ou sa qualité. Parfois c’est correct. Mais tout aussi souvent, la machine révèle des limites dans le chariot, le système de guidage, la course utilisable ou la rigidité verticale totale. Mettre à niveau la broche sans vérifier le chemin de charge peut rendre l’inadéquation plus visible au lieu de la réduire.

C’est pourquoi les bonnes décisions de mise à niveau commencent par les symptômes. Le problème est-il la chaleur, le faux-rond et la capacité de la broche ? Ou le problème est-il que l’ensemble vertical devient inconfortable une fois que l’outil atteint une plus grande profondeur, que la configuration devient plus haute, ou que l’ensemble de broche devient plus lourd ? Ce sont des défauts différents, et la machine ne répondra pas bien si le mauvais est diagnostiqué.

De meilleures questions d’acheteur remplacent le vocabulaire confus

Si le terme apparaît dans un devis, une conversation de vente ou une discussion sur un produit, la réponse productive n’est pas de demander quel type mystérieux de broche il nomme. Les meilleures questions sont opérationnelles :

• Quelle est la rigidité du chariot vertical sous charge ?
• Quelle masse de broche le système Z supporte-t-il ?
• Quelle est la plage verticale utilisable avec un outillage réel et une hauteur de montage ?
• La machine reste-t-elle stable dans les travaux lourds en plongée ?
• Comment la structure se comporte-t-elle lorsque l’outil est suffisamment profond pour que l’effet de levier compte ?
• Quel type de travail cet ensemble vertical est-il réellement confortable de supporter chaque jour ?

Des questions comme celles-ci révèlent bien plus que d’essayer de décoder l’expression comme si elle décrivait une classe spéciale de broche.

Pourquoi cela importe dans une conversation sur les machines Pandaxis

Pour les lecteurs de Pandaxis, ce sujet est directement pertinent car la performance basée sur la défonceuse dépend de l’adéquation du comportement de la broche, de la course Z, du dégagement et de l’honnêteté structurelle au travail réel. Les acheteurs évaluant des machines de nesting CNC pour le traitement de panneaux, le défonçage plus profond, le travail à géométrie mixte ou les ensembles de broche plus lourds doivent comprendre que la broche n’est aussi convaincante que l’axe qui la supporte.

Pour un contexte structurel plus large, il est utile de revoir ce qui améliore réellement les performances CNC une fois que les vis, les rails et la rigidité de la machine sont jugés par rapport au comportement de coupe réel. Si la confusion vient en partie du mélange des attentes de défonçage et de fraisage, il est également utile de revoir comment l’adéquation du processus de fraisage change une fois que l’outillage, la structure et le comportement de coupe sont jugés plus honnêtement. L’habitude utile de Pandaxis est d’évaluer la machine comme un ensemble de coupe, pas comme une collection de termes déconnectés.

La traduction la plus utile est encore simple

Si quelqu’un dit « broche de l’axe Z », la meilleure traduction court-circuit est : vérifiez le chemin de charge vertical. Regardez comment la broche est montée, comment le chariot est soutenu, quelle masse le système Z supporte, quelle course utilisable reste une fois que l’outillage et les montages réels sont installés, et comment la machine se comporte une fois que la charge de coupe apparaît.

Cette lecture est pratique car elle transforme un langage vague en une habitude d’inspection claire. Elle rend le terme utile au lieu d’être distrayant.

Jugez l’ensemble, pas l’étiquette

Une broche d’axe Z dans le défonçage et le fraisage CNC désigne généralement la broche telle que supportée par le système de mouvement vertical de la machine, et non une catégorie de broche distincte. La valeur de l’expression est qu’elle pousse l’attention vers l’ensemble de coupe vertical complet : support, course, dégagement, comportement en plongée, effet de levier de l’outil et chemin de charge structurel.

C’est ce que les acheteurs devraient évaluer. Si l’ensemble vertical est solide, stable et adapté au travail réel, la machine a une réelle chance de bien performer. S’il est faible, aucun raffinement de la terminologie ne le sauvera d’une inadéquation structurelle. C’est la leçon pratique derrière l’expression et la raison pour laquelle elle vaut encore la peine d’être comprise.
